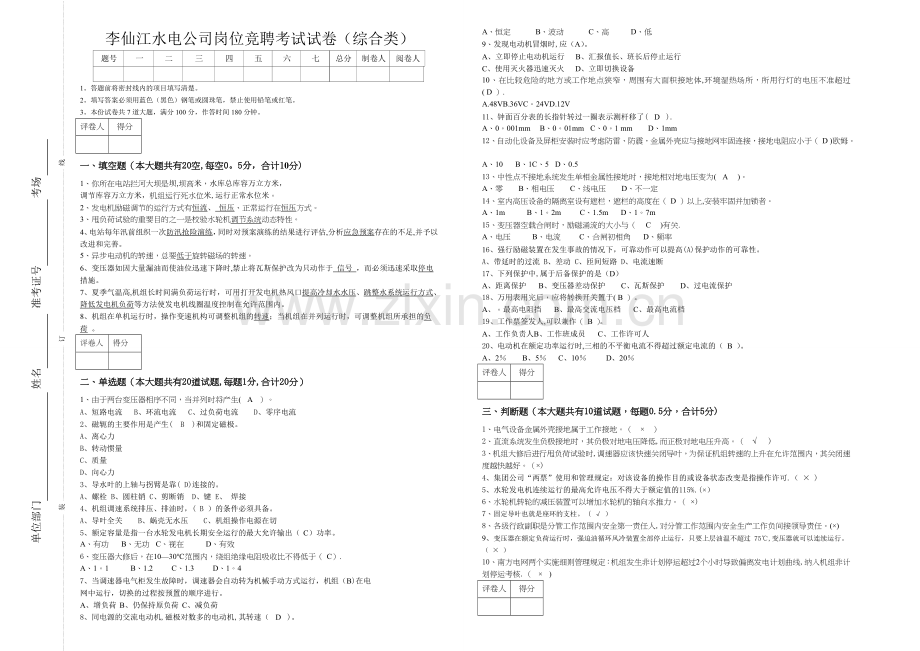

李仙江水电公司岗位竞聘考试试卷（综合类）
题号
一
二
三
四
五
六
七
总分
制卷人
阅卷人

1。答题前将密封线内的项目填写清楚。
2。填写答案必须用蓝色（黑色）钢笔或圆珠笔，禁止使用铅笔或红笔。
3。本份试卷共7道大题，满分100分，作答时间180分钟。
评卷人
得分

一、填空题（本大题共有20空,每空0。5分，合计10分)
1、你所在电站拦河大坝是坝,坝高米，水库总库容万立方米，
调节库容万立方米，机组运行死水位米,运行正常水位米。
2、发电机励磁调节的运行方式有恒流、 恒压、正常运行在恒压方式。
3、甩负荷试验的重要目的之一是校验水轮机调节系统动态特性。
4、电站每年汛前组织一次防汛抢险演练，同时对预案演练的结果进行评估,分析应急预案存在的不足,并予以改进和完善。
5、异步电动机的转速，总要低于旋转磁场的转速。
6、变压器如因大量漏油而使油位迅速下降时,禁止将瓦斯保护改为只动作于 信号 ，而必须迅速采取停电 措施。
7、夏季气温高,机组长时间满负荷运行时，可用打开发电机热风口提高冷却水水压、跳整水系统运行方式、降低发电机负荷等方法使发电机线圈温度控制在允许范围内。
8、机组在单机运行时，操作变速机构可调整机组的转速；当机组在并列运行时，可调整机组所承担的负荷 。
评卷人
得分

二、单选题（本大题共有20道试题,每题1分,合计20分）
1、由于两台变压器相序不同，当并列时将产生( A ）。
A、短路电流 B、环流电流 C、过负荷电流 D、零序电流
2、磁轭的主要作用是产生( B )和固定磁极。
A、离心力
B、转动惯量
C、质量
D、向心力
3、导水叶的上轴与拐臂是靠( D)连接的。
A、螺栓 B、圆柱销 C、剪断销 D、键 E、 焊接
4、机组调速系统排压、排油时，( B ）的条件必须具备。
A、导叶全关 B、蜗壳无水压 C、机组操作电源在切
5、额定容量是指一台水轮发电机长期安全运行的最大允许输出（ C）功率。
A、有功 B、无功 C、视在 D、有效
6、变压器大修后，在10—30℃范围内，绕组绝缘电阻吸收比不得低于（ C）.
A、1。1 B、1.2 C、1.3 D、1。4
7、当调速器电气柜发生故障时，调速器会自动转为机械手动方式运行，机组（B)在电
网中运行，切换的过程按预置的顺序进行。
A、增负荷 B、仍保持原负荷 C、减负荷
8、同电源的交流电动机,磁极对数多的电动机,其转速（ D )。
A、恒定 B、波动 C、高 D、低
9、发现电动机冒烟时,应（A）。
A、立即停止电动机运行 B、汇报值长、班长后停止运行
C、使用灭火器迅速灭火 D、立即切换设备
10、在比较危险的地方或工作地点狭窄，周围有大面积接地体,环境湿热场所，所用行灯的电压不准超过( D ）.
A.48VB.36VC。24VD.12V
11、钟面百分表的长指针转过一圈表示测杆移了( D ).
A、0。001mm B、0。01mm C、0。1 mm D、1mm
12、自动化设备及屏柜安装时应考虑防雷、防震，金属外壳应与接地网牢固连接，接地电阻应小于（ D )欧姆。
A、10 B、1C、5 D、0.5
13、中性点不接地系统发生单相金属性接地时，接地相对地电压变为( A )。
A、零 B、相电压 C、线电压 D、不一定
14、室内高压设备的隔离室设有遮栏，遮栏的高度在（ D ）以上,安装牢固并加锁者。
A、1m B、1。2m C、1.5m D、1。7m
15、变压器空载合闸时，励磁涌流的大小与（ C )有关.
A、电压 B、电流 C、合闸初相角 D、频率
16、强行励磁装置在发生事故的情况下，可靠动作可以提高(A)保护动作的可靠性。
A、带延时的过流 B、差动 C、匝间短路 D、电流速断
17、下列保护中,属于后备保护的是（D）
A、距离保护 B、变压器差动保护 C、瓦斯保护 D、过电流保护
18、万用表用完后，应将转换开关置于( B ）。
A、。最高电阻挡 B、最高交流电压档 C、最高电流档
19、工作票签发人,可以兼作（ B ）。
A、工作负责人B、工作班成员 C、工作许可人
20、电动机在额定功率运行时,三相的不平衡电流不得超过额定电流的（ B ）。
A、2％ B、5％ C、10％ D、20％
评卷人
得分

三、判断题（本大题共有10道试题，每题0.5分，合计5分)
1、电气设备金属外壳接地属于工作接地。（ × ）
2、直流系统发生负极接地时，其负极对地电压降低,而正极对地电压升高。（ √ )
3、机组大修后进行甩负荷试验时,调速器应该快速关闭导叶，为保证机组转速的上升在允许范围内，其关闭速度越快越好。（×)
4、集团公司“两票”使用和管理规定：对该设备的操作目的或设备状态改变是指操作许可.（ × )
5、水轮发电机连续运行的最高允许电压不得大于额定值的115%.(×）
6、水轮机转轮的减压装置可以增加水轮机的轴向水推力。（ ×)
7、固定导叶也就是座环的支柱。 ( √ ）
8、各级行政副职是分管工作范围内安全第一责任人,对分管工作范围内安全生产工作负间接领导责任。(×)
9、变压器在额定负荷运行时，强迫油循环风冷装置全部停止运行，只要上层油温不超过 75℃,变压器就可以连续运行。（ × ）
10、南方电网两个实施细则管理规定：机组发生非计划停运超过2个小时导致偏离发电计划曲线,纳入机组非计划停运考核.（ × )
评卷人
得分

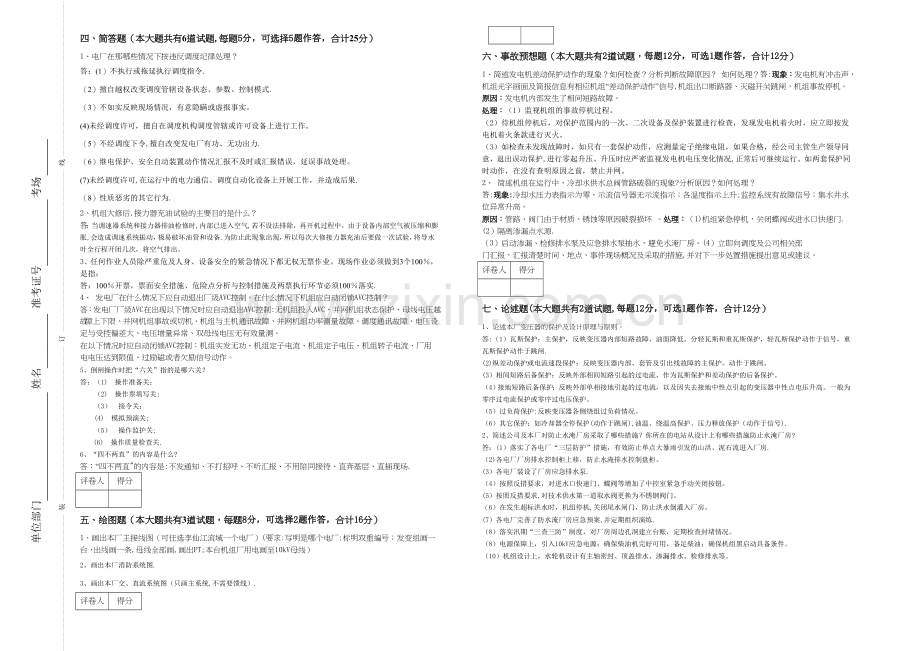

四、简答题（本大题共有6道试题,每题5分，可选择5题作答，合计25分）
1、电厂在那哪些情况下按违反调度纪律处理？
答：(1）不执行或拖延执行调度指令.
（2）擅自越权改变调度管辖设备状态、参数、控制模式.
（3）不如实反映现场情况，有意隐瞒或虚报事实。
(4)未经调度许可，擅自在调度机构调度管辖或许可设备上进行工作。
（5）不经调度下令,擅自改变发电厂有功、无功出力.
（6）继电保护、安全自动装置动作情况汇报不及时或汇报错误，延误事故处理。
(7)未经调度许可,在运行中的电力通信、调度自动化设备上开展工作，并造成后果.
（8）性质恶劣的其它行为.
2、机组大修后,接力器充油试验的主要目的是什么？
答：当调速器系统和接力器排油检修时,内部已进入空气,若不设法排除，再开机过程中，由于设备内部空气被压缩和膨胀,会造成调速系统振动，极易破坏油管和设备.为防止此现象出现，所以每次大修接力器充油后要做一次试验，将导水叶全行程开闭几次，将空气排出。
3、任何作业人员除严重危及人身、设备安全的紧急情况下都无权无票作业。现场作业必须做到3个100％，是指：
答：100％开票，票面安全措施、危险点分析与控制措施及两票执行环节必须100％落实.
4、 发电厂在什么情况下应自动退出厂级AVC控制，在什么情况下机组应自动闭锁AVC控制？
答：发电厂厂级AVC在出现以下情况时应自动退出AVC控制:无机组投入AVC、并网机组状态保护、母线电压越故障上下限、并网机组事故或切机、机组与主机通讯故障、并网机组功率测量故障、调度通讯故障、电压设定与受控偏差大、电压增量异常、双母线电压无有效量测。
在以下情况时应自动闭锁AVC控制：机组实发无功、机组定子电流、机组定子电压、机组转子电流、厂用电电压达到限值、过励磁或者欠励信号动作。
5、倒闸操作时把“六关”指的是哪六关？
答：（1) 操作准备关；
（2) 操作票填写关;
（3） 接令关；
(4) 模拟预演关;
（5） 操作监护关;
(6) 操作质量检查关.
6、“四不两直”的内容是什么?
答：“四不两直"的内容是:不发通知、不打招呼、不听汇报、不用陪同接待、直奔基层、直插现场.
评卷人
得分

五、绘图题（本大题共有3道试题，每题8分，可选择2题作答，合计16分）
1、画出本厂主接线图（可任选李仙江流域一个电厂）(要求:写明是哪个电厂;标明双重编号；发变组画一台，出线画一条,母线全部画,画出PT;本台机组厂用电画至10kV母线）
2、画出本厂消防系统图.
3、画出本厂交、直流系统图（只画主系统,不需要馈线）.
评卷人
得分

六、事故预想题（本大题共有2道试题，每题12分，可选1题作答，合计12分）
1、简述发电机差动保护动作的现象？如何检查？分析判断故障原因？ 如何处理？答:现象：发电机有冲击声，机组光字画面及简报信息有相应机组“差动保护动作”信号,机组出口断路器、灭磁开关跳闸，机组事故停机。
原因：发电机内部发生了相间短路故障。
处理：（1）监视机组的事故停机过程。
（2）待机组停机后，对保护范围内的一次、二次设备及保护装置进行检查，发现发电机着火时，应立即按发电机着火条款进行灭火。
（3）如检查未发现故障时，如只有一套保护动作，应测量定子绝缘电阻，如果合格，经公司主管生产领导同意，退出误动保护,进行零起升压。升压时应严密监视发电机电压变化情况,正常后可继续运行。如两套保护同时动作，在没有查明原因之前，禁止并网。
2、 简述机组在运行中，冷却水供水总阀管路破裂的现象?分析原因？如何处理？
答:现象:冷却水压力表指示为零，示流信号器无示流指示；各温度指示上升;监控系统有故障信号；集水井水位异常升高。
原因：管路、阀门由于材质、锈蚀等原因破裂损坏 。处理：（1)机组紧急停机，关闭蝶阀或进水口快速门.
(2）隔离渗漏点水源.
（3）启动渗漏、检修排水泵及应急排水泵抽水，避免水淹厂房。(4）立即向调度及公司相关部
门汇报，汇报清楚时间、地点、事件现场概况及采取的措施,并对下一步处置措施提出意见或建议。
评卷人
得分

七、论述题(本大题共有2道试题,每题12分，可选1题作答，合计12分）
1、论述本厂变压器的保护及设计原理与原则。
答:（1）瓦斯保护：主保护，反映变压器内部短路故障、油面降低。分轻瓦斯和重瓦斯保护，轻瓦斯保护动作于信号，重瓦斯保护动作于跳闸.
(2)纵差动保护或电流速段保护：反映变压器内部、套管及引出线故障的主保护。动作于跳闸。
(3）相间短路后备保护：反映外部相间短路引起的过电流，作为瓦斯保护和差动保护的后备保护。
（4）接地短路后备保护：反映外部单相接地引起的过电流，以及因失去接地中性点引起的变压器中性点电压升高。一般为零序过电流保护或零序过电压保护。
（5）过负荷保护:反映变压器各侧绕组过负荷情况。
（6）其它保护：如冷却器全停保护(动作于跳闸),油温、绕温高保护、压力释放保护（动作于信号).
2、简述公司及本厂对防止水淹厂房采取了哪些措施？你所在的电站从设计上有哪些措施防止水淹厂房?
答：(1）落实了各电厂“三层防护”措施，有效防止单点大暴雨引发的山洪、泥石流进入厂房.
（2)各电厂厂房排水控制柜上移，防止水淹排水控制盘柜。
(3）各电厂装设了厂房应急排水泵.
（4）按照反措要求，对进水口快速门、蝶阀等增加了中控室紧急手动关闭按钮。
(5）按照反措要求,对技术供水第一道取水阀更换为不锈钢阀门。
（6）在发生超标洪水时，机组停机,关闭尾水闸门，防止洪水倒灌入厂房。
(7）各电厂完善了防水淹厂房应急预案,并定期组织演练.
（8）落实汛期“三查三防”制度，对厂房周边孔洞建立台账，定期检查封堵情况。
（8）电源保障上，引入10kV应急电源；确保柴油机完好可用，备足柴油；确保机组黑启动具备条件。
（10）机组设计上，水轮机设计有主轴密封、顶盖排水、渗漏排水、检修排水等。
