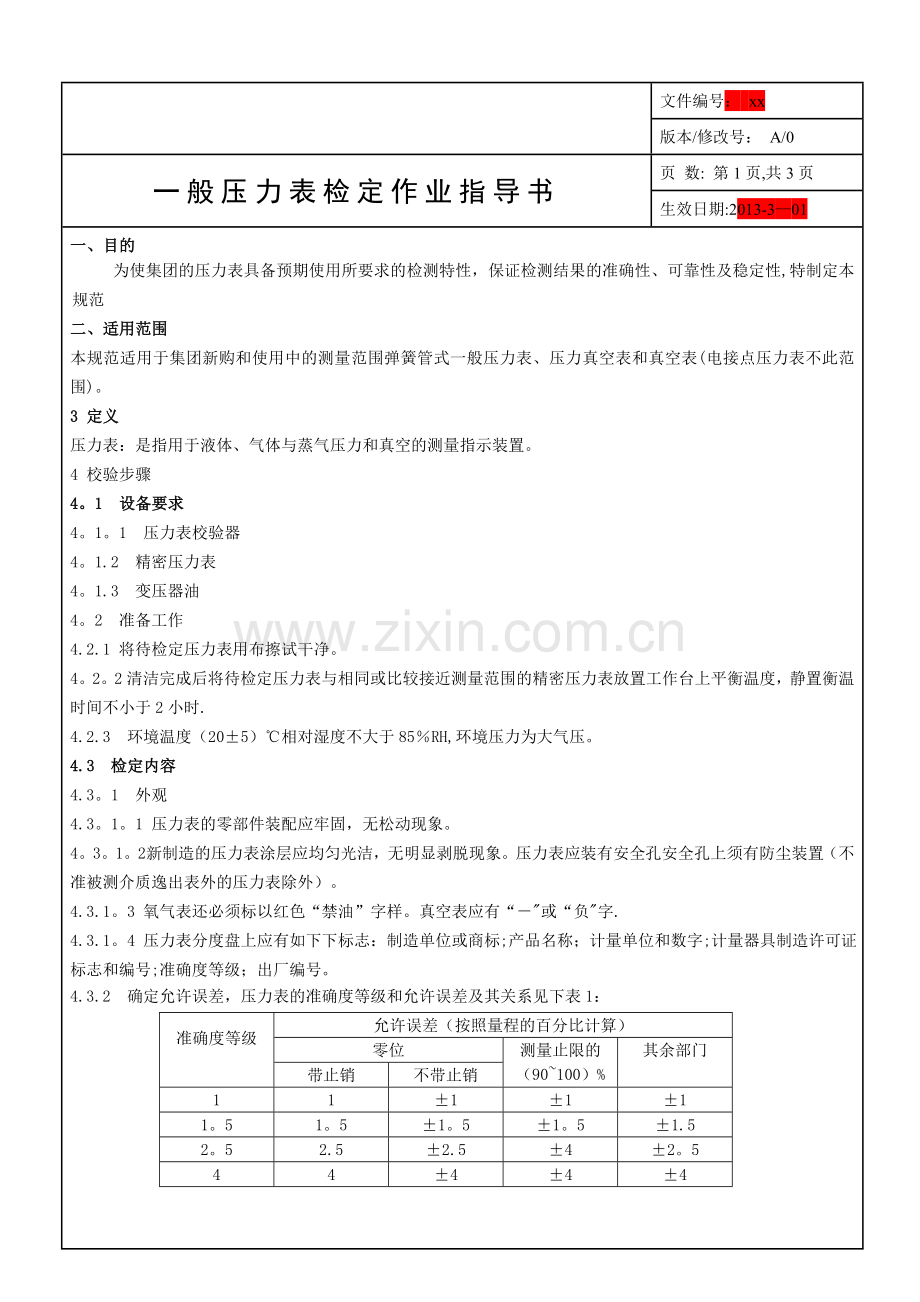

一般压力表检定作业指导书
页 数: 第1页,共3页
生效日期:2013-3—01
一、目的
为使集团的压力表具备预期使用所要求的检测特性，保证检测结果的准确性、可靠性及稳定性,特制定本规范
二、适用范围
本规范适用于集团新购和使用中的测量范围弹簧管式一般压力表、压力真空表和真空表(电接点压力表不此范围)。
3 定义
压力表：是指用于液体、气体与蒸气压力和真空的测量指示装置。
4 校验步骤
4。1 设备要求
4。1。1 压力表校验器
4。1.2 精密压力表
4。1.3 变压器油
4。2 准备工作
4.2.1 将待检定压力表用布擦试干净。
4。2。2清洁完成后将待检定压力表与相同或比较接近测量范围的精密压力表放置工作台上平衡温度，静置衡温时间不小于2小时.
4.2.3 环境温度（20±5）℃相对湿度不大于85％RH,环境压力为大气压。
4.3 检定内容
4.3。1 外观
4.3。1。1 压力表的零部件装配应牢固，无松动现象。
4。3。1。2 新制造的压力表涂层应均匀光洁，无明显剥脱现象。压力表应装有安全孔安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。
4.3.1。3 氧气表还必须标以红色“禁油”字样。真空表应有“－"或“负"字.
4.3.1。4 压力表分度盘上应有如下下标志：制造单位或商标;产品名称；计量单位和数字;计量器具制造许可证标志和编号;准确度等级；出厂编号。
4.3.2 确定允许误差，压力表的准确度等级和允许误差及其关系见下表1：
准确度等级

允许误差（按照量程的百分比计算）
零位
测量止限的（90~100）%
其余部门
带止销
不带止销
1
1
±1
±1
±1
1。5
1。5
±1。5
±1。5
±1.5
2。5
2.5
±2.5
±4
±2。5
4
4
±4
±4
±4

文件编号: JY—CZ-048-2011
版本/修改号: A/0

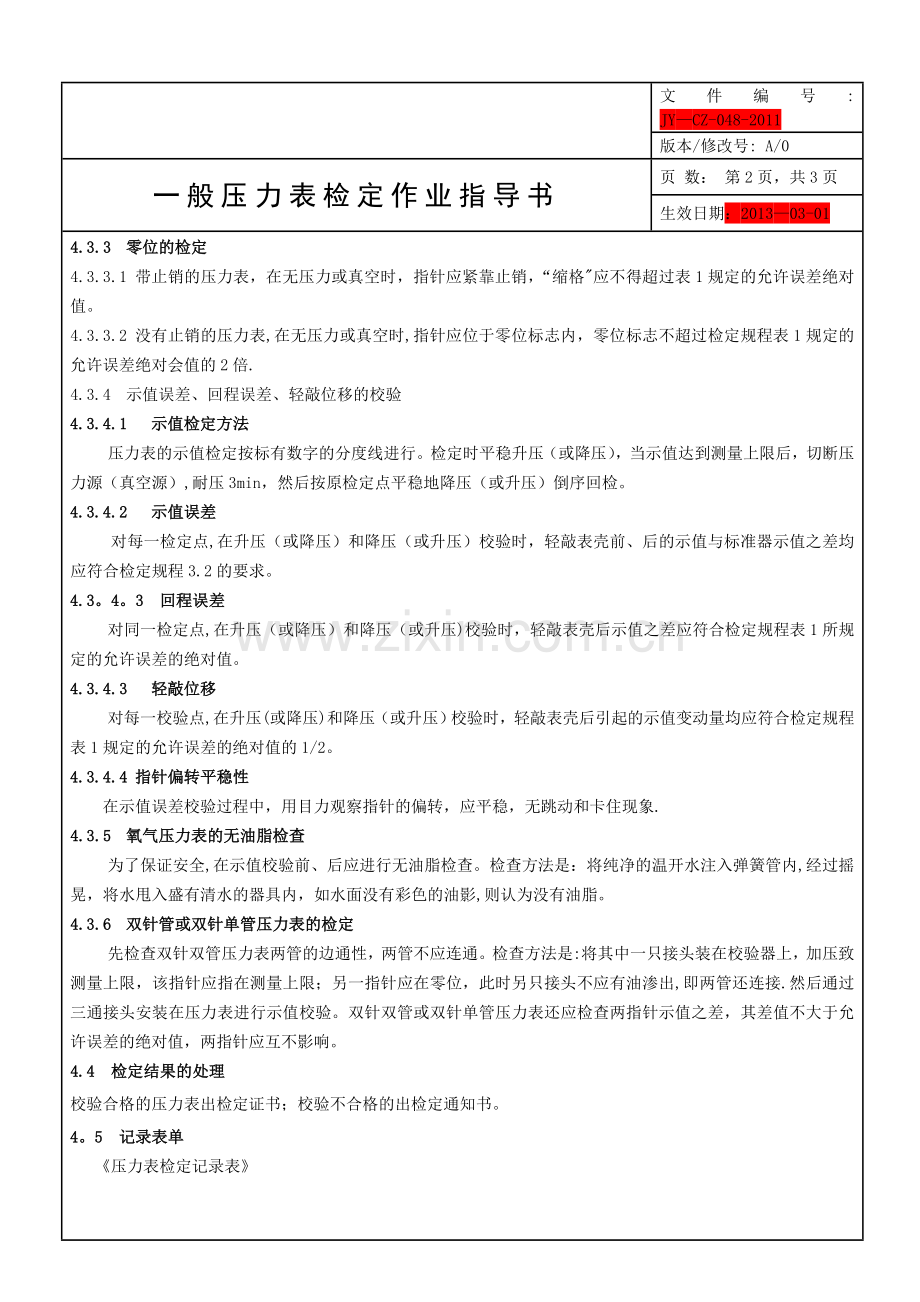

一般压力表检定作业指导书
页 数： 第2页，共3页
生效日期：2013—03-01
4.3.3 零位的检定
4.3.3.1 带止销的压力表，在无压力或真空时，指针应紧靠止销，“缩格"应不得超过表1规定的允许误差绝对值。
4.3.3.2 没有止销的压力表,在无压力或真空时,指针应位于零位标志内，零位标志不超过检定规程表1规定的允许误差绝对会值的2倍.
4.3.4 示值误差、回程误差、轻敲位移的校验
4.3.4.1 示值检定方法
压力表的示值检定按标有数字的分度线进行。检定时平稳升压（或降压），当示值达到测量上限后，切断压力源（真空源）,耐压3min，然后按原检定点平稳地降压（或升压）倒序回检。
4.3.4.2 示值误差
对每一检定点,在升压（或降压）和降压（或升压）校验时，轻敲表壳前、后的示值与标准器示值之差均应符合检定规程3.2的要求。
4.3。4。3 回程误差
对同一检定点,在升压（或降压）和降压（或升压)校验时，轻敲表壳后示值之差应符合检定规程表1所规定的允许误差的绝对值。
4.3.4.3 轻敲位移
对每一校验点,在升压(或降压)和降压（或升压）校验时，轻敲表壳后引起的示值变动量均应符合检定规程表1规定的允许误差的绝对值的1/2。
4.3.4.4 指针偏转平稳性
在示值误差校验过程中，用目力观察指针的偏转，应平稳，无跳动和卡住现象.
4.3.5 氧气压力表的无油脂检查
为了保证安全,在示值校验前、后应进行无油脂检查。检查方法是：将纯净的温开水注入弹簧管内,经过摇晃，将水甩入盛有清水的器具内，如水面没有彩色的油影,则认为没有油脂。
4.3.6 双针管或双针单管压力表的检定
先检查双针双管压力表两管的边通性，两管不应连通。检查方法是:将其中一只接头装在校验器上，加压致测量上限，该指针应指在测量上限；另一指针应在零位，此时另只接头不应有油渗出,即两管还连接.然后通过三通接头安装在压力表进行示值校验。双针双管或双针单管压力表还应检查两指针示值之差，其差值不大于允许误差的绝对值，两指针应互不影响。
4.4 检定结果的处理
校验合格的压力表出检定证书；校验不合格的出检定通知书。
4。5 记录表单
《压力表检定记录表》

文件编号： JY—CZ—048—2011
版本/修改号： A/0
一般压力表检定作业指导书
页 数: 第3页，共3页
生效日期：2013-03-01
5 检验周期
根据量具的使用频率和技术指标确定一般部超过半年.
6 相关附件
无
7 参考文件
7.1压力表校验器使用说明书
7.2 JJG52—1999《弹簧管式一般压力表、压力真空表和真空表》检定规程

一般压力表检定作业指导书
( 编 号:JY—CZ-048-2011 版本：A/0）
批 准 : 审 核 ： 编 制 ：
