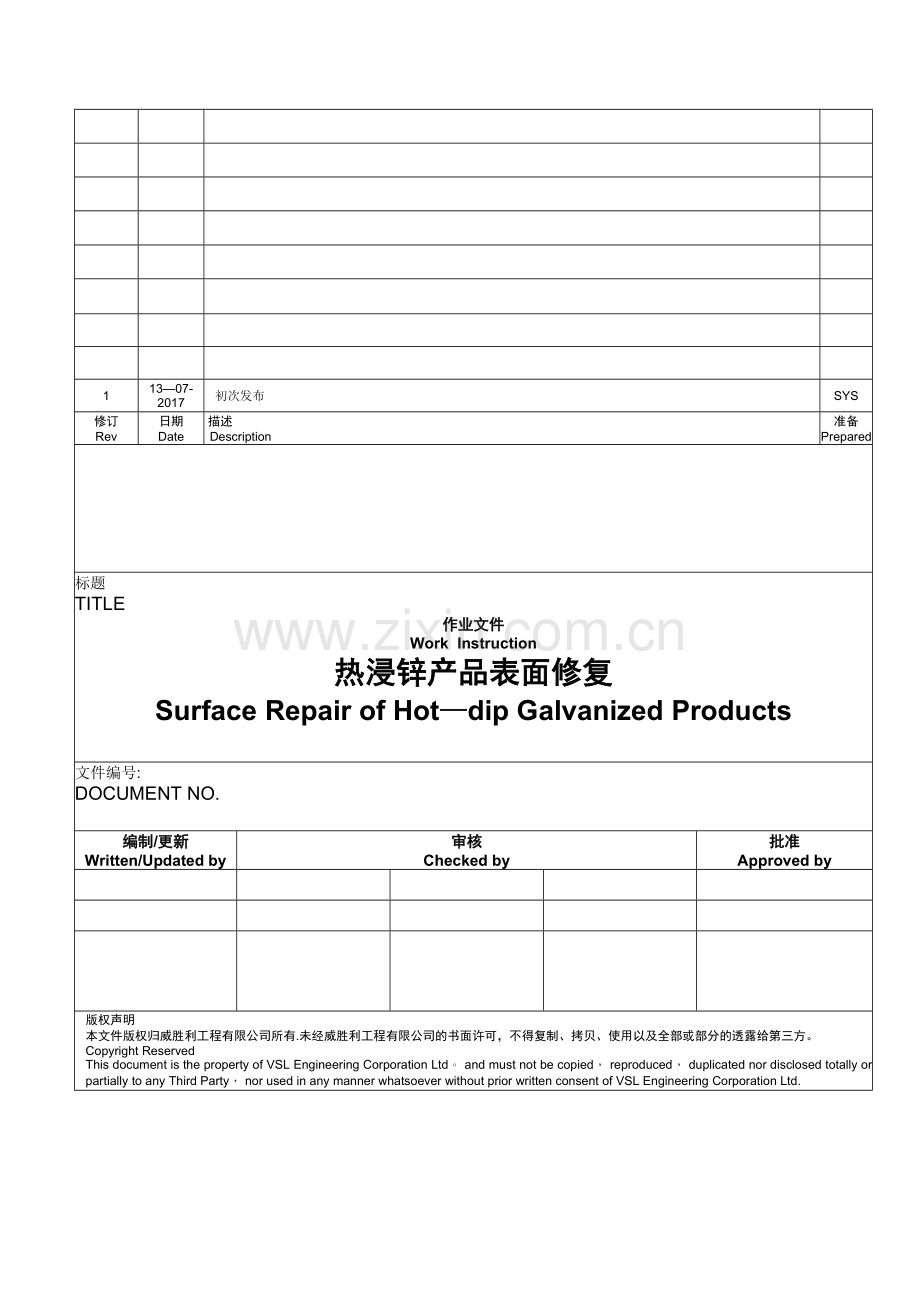

热浸锌产品表面修复作业指导书.doc

11307-2017初次发布SYS修订Rev日期Date 描述Description准备Prepared标题TITLE作业文件Work Instruction热浸锌产品表面修复Surface Repair of Hotdip Galvanized Products文件编号:DOCUMENT NO.编制/更新Written/Updated by审核Checked by批准Approved by版权声明本文件版权归威胜利工程有限公司所有.未经威胜利工程有限公司的书面许可，不得复制、拷贝、使用以及全部或部分的透露给第三方。Copyright ReservedThis document is the property of VSL Engineering Corporation Ltd。 and must not be copied， reproduced， duplicated nor disclosed totally or partially to any Third Party， nor used in any manner whatsoever without prior written consent of VSL Engineering Corporation Ltd.目录Table of Content1总则22名词解释23需要修复面说明24修复前准备35修复前预处理36喷涂修复处理41 总则 a) 明确热浸锌产品锌瘤、锌刺、起皮、漏镀和锌渣等表面不良的修复方法及具体要求.b) 明确热浸锌产品局部锌层厚度偏低的处理方法.c) 本文件适用于公司所有热浸锌产品.d) 参考金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T 139122002,此标准根据ISO 1461:1999编制，不影响对产品的判定。2 名词解释a) 漏镀区域 钢铁制件表面未与熔融锌发生反应的区域。b) 局部厚度最小厚度 制件镀层局部厚度允许锌层最小厚度,如锌层要求厚度85m,即要求测厚平均值不小于85m，对应标准局部最小厚度是70m，要求每个测量点不少于70m。c) 主要表面 镀层的装配面或对于制件的外观和防腐性能是尤为重要的表面.如盖帽的法兰端面、帽体外表面.3 需要修复面说明a) 产品锌层表面有任何漏镀和锌层磕碰脱锌或有锈迹均需要修复处理.漏镀并生锈b) 产品锌层表面有锌瘤、起皮、锌渣和锌刺现象需要去除并修复处理。盖帽法兰端面锌刺会影响组装，需去除产品外表面锌瘤，需去除c) 经检查锌层局部区域厚度低于最小厚度的应标记修复处理。d) 对于热浸锌后经过攻回丝的产品需要对加工处防腐处理。e) 产品不易打磨的内侧锌层表面允许有较小且手摸上去不划手的锌瘤、锌刺，内部少量的锌渣锌灰可用砂纸打磨清洁后喷上色剂处理.盖帽筒底部锌渣f) 产品漏镀或锌层厚度不够面积超过总表面积的0。5%或单个漏镀区域面积超过10Cm，应予重镀，不返修。4 修复前准备a) 螺纹攻回丝处理，内螺纹攻丝可以通过钻床加工.类似盖帽的灌浆管螺纹需先通过火焰吹掉螺纹处的锌再通过手工板牙回丝，回丝过程中可加少许润滑油并避免油污淋入螺纹之外的锌层面,回丝后应及时擦除油污，并清理产品上的铁屑.盖帽灌浆管回牙b) 清除镀锌产品表面的污渍和铁屑.可采用湿布擦拭污渍后再用洁净的干布擦拭干净，待晾干后进行修复工作.c) 检查产品锌层厚度是否达标，是否有锌瘤、锌刺、起皮、漏镀和锌渣等不良,并将需要修复的产品挑选出来转入修复工序。d) 热浸锌产品应轻拿轻放，在周转中应避免磕碰。5 修复前预处理a) 采用机器打磨过程中需佩戴口罩、护目镜、耳塞、洁净的手套等劳保用品，且打磨过程中不得让产品粘附油污。b) 漏镀和锌层磕碰脱锌或见锈区需打磨至可见金属光泽,使后期喷涂处理达到有效的附着力。漏锌或见锈区打磨至可见金属光泽c) 对有锌瘤、锌刺、起皮、漏镀和锌渣采用百叶片角磨机或手工锉刀进行打磨去除，打磨时应用力均匀平稳，并随时检测锌层厚度以免过打磨。产品内侧锌层表面无法用角磨机打磨的可以用气动砂光机或砂纸打磨。对于安装配合面不得有锌瘤等凸起现象。随时检测厚度待打磨面打磨后效果 d) 盖帽灌浆管内孔或周边无法用角磨机打磨的可通过电磨去除锌渣和锌灰，盖帽法兰孔内锌刺用电磨去除,并确保螺栓安装附近无锌瘤等凸起现象.电磨去除锌渣和锌灰e) 锌层厚度小于最小厚度的区域用手工砂纸砂一遍，使表面有一定的粗糙度，增加喷涂附着力。6 喷涂修复处理a) 打磨后的产品应在24小时内喷冷镀锌，喷涂过程中需佩戴口罩，确认喷涂面清洁、无尘、无油、表面干燥。目前采用的冷镀锌修复材料为罗巴鲁冷镀锌气雾剂(简称：罗巴鲁）配合镀锌喷漆（简称:上色剂)使用，罗巴鲁含96%锌具有防腐作用，用于修补镀锌层缺陷，上色剂可使修复表面光泽一致，两种涂料不可错用。冷镀锌（罗巴鲁）镀锌喷漆（上色剂）b) 使用罗巴鲁前需上下挥动气雾瓶，听到瓶中搅拌球的响声后持续挥动， 保证搅拌球碰响30次以上.c) 在无锌层或锌层厚度不够区域喷罗巴鲁，涂装时垂直距离涂装面约2030cm,涂装速度约10cm/秒，修复处厚度比最小厚度厚30m，如最小厚度要求70m则修复处的厚度不低于100m.喷涂干燥后需检查修复处的厚度，不足区域需要补喷。喷涂后若修补处过渡不平整可待干燥后用砂纸砂平整。螺纹处少量均匀喷涂罗巴鲁，避免螺纹喷涂过厚影响后期安装。冷镀锌喷涂后外表d) 使用上色剂前需上下挥动均匀，在产品有色差、打磨痕迹和罗巴鲁修表面均匀喷涂上色剂。镀锌喷漆后外表e) 为了防止气雾剂堵塞现象, 每次使用完后倒转气雾瓶, 使喷雾口朝下, 在安全的地方按喷雾口，直到无色气体喷出12秒。f) 喷涂后未干燥不得转移包装。SYS13/07/2017Page 3 of 5
