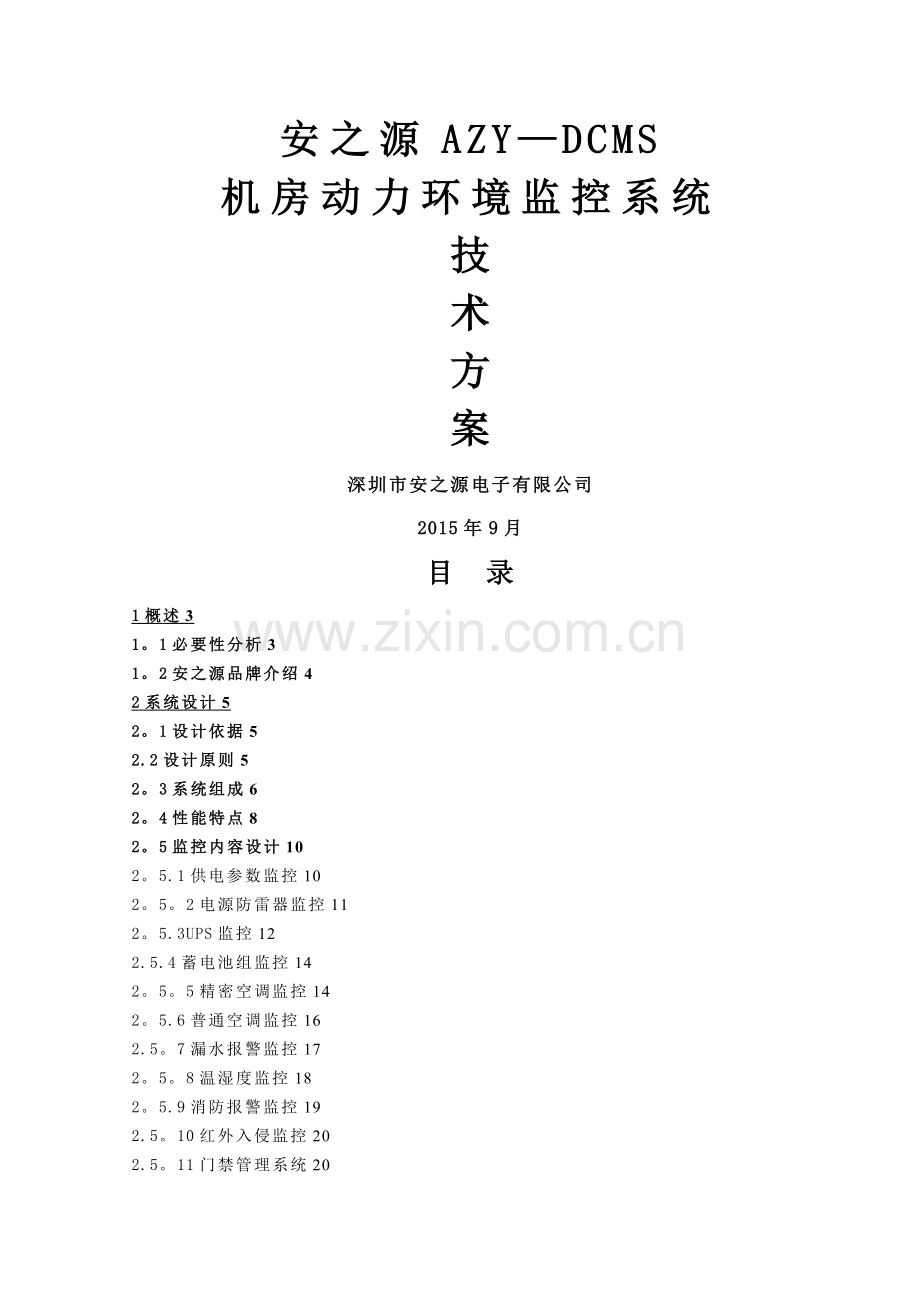

机房动力环境监控系统技术方案.doc

AZY-DCMS数据中心综合管理系统
安之源AZY—DCMS
机房动力环境监控系统
技
术
方
案
深圳市安之源电子有限公司
2015年9月
目 录
1概述3
1。1必要性分析3
1。2安之源品牌介绍4
2系统设计5
2。1设计依据5
2.2设计原则5
2。3系统组成6
2。4性能特点8
2。5监控内容设计10
2。5.1供电参数监控10
2。5。2电源防雷器监控11
2。5.3UPS监控12
2.5.4蓄电池组监控14
2。5。5精密空调监控14
2。5.6普通空调监控16
2.5。7漏水报警监控17
2。5。8温湿度监控18
2。5.9消防报警监控19
2.5。10红外入侵监控20
2.5。11门禁管理系统20
2.5。12视频监控系统24
2。6监控中心平台软件25
3工程质量保障措施34
4工程施工38
4.1施工组织38
4。2施工方案38
4.3施工进度安排39
5培训与服务40
6售后服务及维保41
附一:安之源全国办事机构一览42
附二:安之源广西近两年部分案例44
附三：安之源全国各行业典型案例一览表46
附四:安之源资质、荣誉证书等58

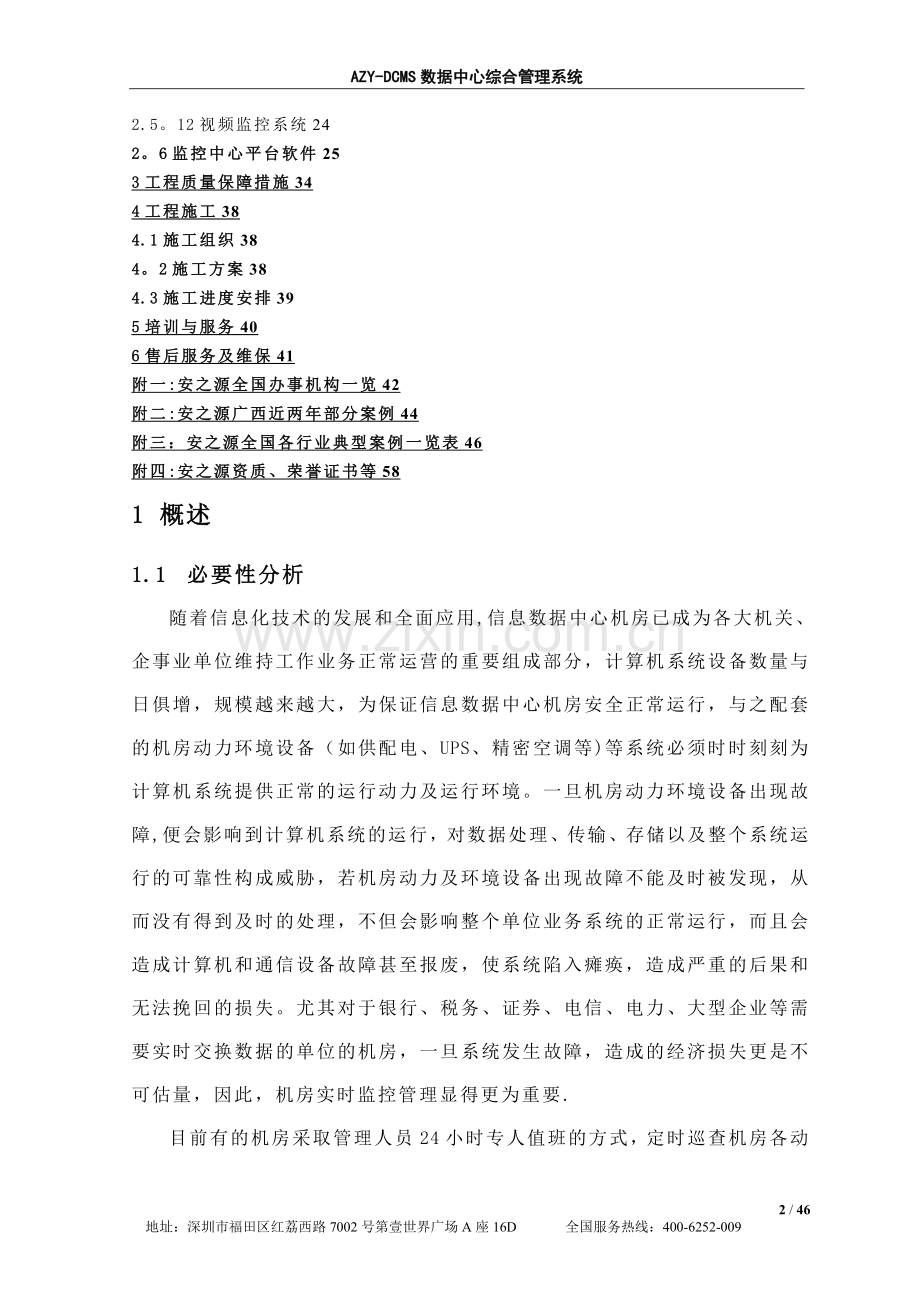

1 概述
1.1 必要性分析
随着信息化技术的发展和全面应用,信息数据中心机房已成为各大机关、企事业单位维持工作业务正常运营的重要组成部分，计算机系统设备数量与日俱增，规模越来越大，为保证信息数据中心机房安全正常运行，与之配套的机房动力环境设备（如供配电、UPS、精密空调等)等系统必须时时刻刻为计算机系统提供正常的运行动力及运行环境。一旦机房动力环境设备出现故障,便会影响到计算机系统的运行，对数据处理、传输、存储以及整个系统运行的可靠性构成威胁，若机房动力及环境设备出现故障不能及时被发现，从而没有得到及时的处理，不但会影响整个单位业务系统的正常运行，而且会造成计算机和通信设备故障甚至报废，使系统陷入瘫痪，造成严重的后果和无法挽回的损失。尤其对于银行、税务、证券、电信、电力、大型企业等需要实时交换数据的单位的机房，一旦系统发生故障，造成的经济损失更是不可估量，因此，机房实时监控管理显得更为重要.
目前有的机房采取管理人员24小时专人值班的方式，定时巡查机房各动力环境设备。但这样不仅加重了管理人员的负担，而且往往不能及时发现机房设备的运行故障（如供电电压异常、UPS或精密空调内部某部件故障）及机房环境的异常（如漏水、机房温度、湿度超标等）,对事故发生时间、频率及原因等也无科学的管理与数据分析，从而造成故障得不到及时排查处理,这对机房的安全运行无疑又是一个不利因素。
因此对信息数据中心机房的动力设备及环境情况进行实时的监控管理极其必要, 特别是随着近年来国家出台了相关信息化建设的规定，数据中心综合管理系统已成为了信息数据中心机房系统中必不可少的一部分。
1.2 安之源品牌介绍
深圳市安之源电子有限公司是经深圳市人民政府认定的集科、工、贸为一体的民营高新技术企业,公司成立于2000年,专业从事信息数据中心机房动力环境集中监控系统，是国内最早从事信息数据中心机房监控系统开发应用的公司,磨砺达十多年之久，监控系统经历了六个发展阶段，技术性能成熟稳定，功能日臻完善。信息数据中心机房动力环境监控工程是安之源公司长期致力从事的专业，经过几千个工程的锤炼，已积累了深厚的底蕴，在行业内形成了核心竞争力,安之源信息数据中心机房监控系统已深入应用于各行各业，树立了安之源的品牌优势。深圳市安之源电子有限公司总部位于深圳市福田区第壹世界广场，目前设有北京、上海、广州、西安、成都、重庆、南宁、南京、南昌、海口、长春、沈阳、济南、哈尔滨、昆明、新疆、福州、长沙、武汉、兰州、太原、石家庄、杭州、郑州等24个办事处，为行业内业务分布最广的品牌，确保了工程施工及售后维护服务的及时周到,不管是工程技术人员还是业务、管理人员，始终全心全力为广大客户提供最优质的产品和服务。
公司研发的系统软件均具有国家版权局出具的《计算机软件著作权登记证书》及中国软件测评中心出具的《软件产品登记测试报告》，且公司为双软企业，具有《软件产品登记证书》和《软件企业认定证书》.公司已通过ISO9001—2008国际质量管理体系认证；深圳安之源公司为“国家高新技术企业";经第三方权威机构调查，评定安之源机房环境监控系统为机房用户满意环境监控系统品牌；经第三方权威机构调查统计，安之源品牌环境监控系统市场占有率为前三名.
高素质的技术队伍，保证系统的行业先进性;细心周到的服务确立了安之源机房环境监控系统的市场地位。安之源信息数据中心机房监控系统已成为了机房行业中的优秀品牌——科技引领潮流，品质延伸未来。
2 系统设计
2.1 设计依据
◣《电子计算机机房设计规范》（GB 50174－93）
◣《电子信息系统机房设计规范》（GB50174—2008）
◣《电子计算机房施工和验收规范》（SJ/T30003—93）
◣《安全防范工程技术规范》（GB50348）
◣《智能建筑设计标准》（GB/T50314)
◣《计算站场地安全要求》 GB9361—88
◣《民用闭路监视电视系统工程技术规范》(GB50198—94)
◣《环境电磁波卫生标准》（GB9175—88)
◣《通信机房静电防护通则》（YD/T754-19955)
2.2 设计原则
◣系统选型高起点:
1）技术先进性:选用国际最新的专业厂家产品；
2）系统高可靠性:系统的硬件和软件均采用技术成熟的产品；
3）系统运行管理方便：软件系统中文化,组态开发，操作方便;
4)技术支持能力强：系统软件为自主开发、自主知识产权，服务及时周到；
5）系统可扩展性能强：采用国际工业监控开放式设计标准，模块化结构有利于扩展与维护。
◣投资少:系统选型具有高性能价格比.
◣建设时间短:在较短的时间内完成系统的安装调试。
2.3 系统组成
AZY—DCMS信息数据中心机房监控系统由硬件系统和软件系统组成，硬件系统包括监控主机、采控模块、监测模块以及计算机网络。
◣软件系统分为前端采集程序和监控中心程序，前端采集程序的主要功能为：
1）采集设备和环境的有关参数（运行状态、工作参数、报警信息等),并将这些参数传递给监控中心程序;
2）对采集的参数进行判断分析,如果超出正常范围,即产生报警事件，并将报警事件传递给监控中心程序;
3）记录采集的数据和发生的报警事件,并提供查询、分析、报表等手段。
4）报警事件触发系统设置的联动控制，启停有关设备或引发相关的操作；
5）接收并执行控制中心软件下达的远程控制命令.
6)设置监控设备有关通信及运行参数。
◣监控中心程序为组态平台软件，主要功能为：
1)接收前端采集程序监测到的设备和环境的有关参数（运行状态、工作参数、报警信息等）,并通过人机界面直观动态实时地显示给用户；
2）接收前端采集程序发送的报警事件,在界面上以警示的方式告知用户,同时将报警的具体内容以语音、电话、手机、短信等方式发布给有关管理人员;
3）记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。
4）发送控制命令给前端采集程序，控制有关设备的启停或相关操作；
5）提供远程监控管理功能(WEB浏览）。
通过网络，在工作站上安装客户端Client程序，实现分布监控，也可以采用B/S结构,在浏览器IE上直接观看监控界面。
另外，监控系统提供开放数据库连接（ODBC）,向智能楼宇管理系统(IBMS）提供接口，以方便纳入大楼综合管理。
2.4 性能特点
◣高度集成联动功能
系统在同一平台上可将动力环境、门禁、数字视频、IT网管等整体集成，远程浏览器访问界面应与监控主机完全一致，以提高系统可靠性、可管理性、易用性、安全性.
可实现多种监控系统联动功能,具备跨系统联动，通过软件平台独有的策略模块间的连线关联即可实现不同子系统间的联动控制,如红外入侵、消防、门禁、摄像机录像等综合联动.
◣开放式数据库接口
系统采用SQL数据库，与数据库接口采用ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类型数据库。提供ODBC接口供第三方软件集成或集成第三方软件，能充分保证系统二次开发的灵活性及今后功能的无限扩充性。提供标准的SNMP服务、OPC服务和BACnet接口,以便将来与楼控或其他系统接口.
系统提供一个完备的二次开发平台，开发人员可以嵌入各种windows控件，可以用标准的脚本语言对功能进行任意扩充。
监控管理系统具备强大的扩展能力，可以建成最小的基本系统,也可以建成较全面的大系统。并可对多个机房的集中监控，全面满足系统扩容的需要。
◣稳定可靠性
监控系统采用技术成熟的设备和软件，具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作;系统具有容错能力，不会用户误操作等原因使系统出错、退出或死机.
全部硬件采用国际著名的工控设备，可靠性高，能24＊365不间断运行，平均无故障时间大于20万小时。
在排除硬件及监控设备故障时，系统误报率小于0。1%。
系统数据可自动备份，并可在系统中直接对数据进行备份和恢复.
供电意外中断恢复来电后，监控系统自动重启、恢复。
◣兼容及可扩充性
支持各种厂家的智能设备，如STULZ、LIEBERT、RC、HIROSS等机房精密空调，MGE、EXIDE、SICON、LIEBERT、APC、CHLORIDE等UPS。支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议)接口的设备。
监控系统的设计符合国际工业监控开放式设计标准，模块化结构设计，国际标准接口,便于扩展各种监控内容，方便日后维护管理.
◣安全性
严格的密码管理，多级（5级以上）权限管理,确保系统运行安全。系统提供完善的操作管理功能，口令验证及权限验证。系统应具有防止非法入侵、攻击及病毒侵扰的功能。
操作管理分权限管理。支持用户管理和组管理.每个用户组可以设定组成员特定的权限，包括允许查看的内容、允许控制的设备等。
所有操作有详细记录，包括操作人员工号、被操作设备名称、操作内容、操作时间等；每个远程用户的登录，其登录时间、主机IP及用户名均应完整记录，其所进行的操作：修改系统配置、控制设备运行等，也完整记录,存入历史数据库。系统管理员可以随时检查每个用户所作的操作.
◣3D动漫互动仿真
3D互动仿真系统完全基于机房真实环境建立的三维模型组合而成；建筑物的三维模型与真实机房结构、设备外观保持一致。用户可控制三维互动仿真系统中的虚拟人物在虚拟机房内进行巡查、漫游等操作,模拟用户在建筑物内部行走，并实时显示用户所看到的三维场景画面可以模拟用户在建筑物中的抬头、低头和转身等动作，并实时显示用户看到的三维场景画面.
◣全面的能耗管理
AZY-DCMS监控系统的能耗管理包括:能耗PUE值监测、温度云监控、空调控制、新风机控制、智能照明、节能建议等。通过对能耗报表的分析,帮助用户梳理能源消耗的时间、地点等信息，通过监控、管理和报表分析，可以更好地帮助管理者们找到能耗的焦点,并对重点能耗区域进行有效的管控，真正实现节能环保、绿色运行。
◣移动终端APP：系统支持最新的Android移动操作系统和IOS移动操作系统，支持Android 4.0以上版本、IOS 6。0以上版本，通过APP安装包的C/S客户端模式，支持在手机和平板电脑上查看监控系统，能在平板电脑或移动手机设备上查看监控内容，值班人员无需进入监控中心，只需远程通过平板电脑或手机等移动设备登陆监控系统即可实时掌握数据中心相关设备的运行状态参数及机房环境情况，以实现人性化管理.
◣丰富的管理功能
AZY—DCMS不仅仅是单一的监控系统，同时是一个管理系统,增加了机房设备管理、值班日志、报表、报警确认管理、事件处理管理等许多十分必要而且有效的管理工具，机房的监控和管理一体化，更加突出体现整体智能机房的概念.能实时动态显示监测数据，并以图表的形式显示历史数据。提供报警屏敝、报警解除通知、定时发送信息等功能.
2.5 监控内容设计
2.5.1 供电参数监控
采用电量检测仪检测机房区的市电进线柜的供电情况。系统实时显示各参数，并能以表格及曲线的方式进行记录查看,系统管理员和操作员可以通过历史数据表格及曲线图查看历史每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值等。通过分析有关参数的历史曲线，管理员能清楚地知道供电电源的质量是否可靠完好，为合理地管理机房电源提供科学的依据，同时可实现用电量计费功能。当供电电断电、异常或任一参数超出设定的高（低）限值时,系统会弹出报警画面，通过多媒体语音、电话、短信等方式报警。
●监测参数：相电压（Va、Vb、Vc);线电压（Vab、Vbc、Vca）；三相电流（Ia、Ib、Ic）;频率（f）；有功功率（KWa、KWb、KWc、∑KW）；无功功率(KVARa 、 KVARb、 KVARc、∑KVAR）；视在功率（KVAa、KVAb、KVAc、∑KVA)；功率因数（Pfa、PFb、PFc、∑PF）;有功电度(KWH)；无功电度(KVARH）.
2.5.2 电源防雷器监控
防雷检测报警系统是通过相关的传感器和辅助线材将机房内的电源智能防雷设备接入监控系统，实时对电源智能防雷设备的性能、工作情况进行监控，若防雷设备损坏或处于未工作状态,确保系统能在第一时间通过设定的方式报警。
如已有的防雷系统支持开量输出，则配置一套多达8个点的防雷器实时系统监测系统,一旦防雷器处于非正常工作状态系统即会发出警告。并以短信、电话、电话、E—MAIL，现场声音等形式通知相关人员及时解决问题。如已有的防雷系统具有智能监控接口，则可通过厂家提供的通讯协议实现更为完美的监控功能。
2.5.3 UPS监控
UPS内部部件发生故障或运行状态欠佳随时存在,而这些可能发生的故障凭肉眼是无法监测到的,只有通过UPS本身的内部侦测系统检测其运行状态和参数，我们通过UPS厂家提供的串口通讯协议及通讯接口对UPS进行全面系统的监测与诊断。UPS一旦出现报警，将自动切换到相应UPS监控子系统的运行画面，越限参数变色显示报警，自动弹出报警画面，通过多媒体语音、电话、短信等方式报警,同时有相应的处理提示。对于重要的参数，系统自动记录数据表格和曲线，系统可查询达五年内相应参数值及运行曲线，并可显示查询选定具体时间段的参数值，自动统计该时间短参数的最大值,最小值,方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。
●监测参数：
电压：输入电压,旁路电压，输出电压，整流器电压,逆变器电压；
电流：输入电流，旁路电流,输出电流,逆变器电流；
频率：输入频率,旁路频率,输出频率,逆变器频率;
功率：各相有功功率，标称功率，功率因素；
电池：电池电压,电池备份时间，负载率，电池温度。
●监测状态：整流器、逆变器、充电器、电池、自动旁路的运行状态.
●控制:远程关UPS、远程开UPS、联动开UPS、联动开UPS。
●监测报警：输入电压、频率越限报警；输出电压越限报警；整流器电压越限报警;过载报警；电池电压低报警;电池后备时间超低报警；电池温度超高报警；逆变器关闭报警；自动旁路开报警;整流器、逆变器、充电器、电池、自动旁路故障报警。
监控设备的通讯卡及通讯协议由厂家提供，监测的具体参数、状态、报警和控制的项目，由该设备提供的准确的通讯协议确定。
2.5.4 蓄电池组监控
蓄电池是备用电源系统最重要的组成部分，起着储备电能，应付电网异常等特殊情况下维持系统正常运转的关键作用,是高可靠电能保障领域的最后一道防线，也是系统中最不确定、最容易被人忽视的部分。
本项目通过专业蓄电池检测仪、表面温度传感器、霍尔电流变送器等,精确测量电池电压、电池温度、充放电电流等各项参数,运用AZY—DCMS系统对电池组进行实时监测,提高了UPS 电源中蓄电池监测管理手段和水平, 降低或杜绝蓄电池事故发生率,提高UPS 电源安全运行的可靠性,无疑对于用户具有很高的价值.
2.5.5 精密空调监控
通过空调厂家提供的智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等) 的运行状态与参数,并可远程设置修改空调设置参数(温度、湿度等）,远程控制空调的开关机等功能.空调一旦出现报警，将自动切换到相应空调监控子系统的运行画面，越限参数变色显示报警,自动弹出报警画面,通过多媒体语音、电话、短信等方式报警，同时有相应的处理提示.对于重要的参数,系统自动记录数据表格和曲线，系统可查询达五年内相应参数值及运行曲线,并可显示查询选定具体时间段的参数值，自动统计该时间短参数的最大值，最小值。管理员可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音、短信等报警。同时可以将事件发送给指定的服务器。
常见精密空调监测内容如下：
●监测参数： 送风温度、湿度;回风温度、湿度；房间温度、湿度；压缩机运行时间；风机运行时间。
●监视状态包括:压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态、漏水监测状态。
●控制包括：远程开空调、远程关空调、联动开空调、联动关空调;远程设定工作温度、湿度。
●报警主要包括：送风温度、湿度越限报警;回风温度、湿度越限报警;压缩机高压报警；压缩机低压报警;漏水报警;压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器故障报警；
监控设备的通讯接口及通讯协议由厂家提供,监测的具体参数、状态、报警和控制的项目，由该设备提供的准确的通讯协议确定。
2.5.6 普通空调监控
如果使用的空调没有提供RS-485通信接口,或用户不愿向空调厂家购买RS—485通信接口板，则可按普通空调模式来监控：可通过空调远程遥控采集器,采集空调的运行状态，远程设置空调温度值、运行状态，通过控制模块实现对空调的启/停控制，即能够实现空调断电重启功能，并实现对空调的远程开机/关机.
常见普通空调监控内容有：
状态参数:运行温度、运行状态、制冷/制热/除湿状态、
控制设置:远程开空调、远程关空调、远程设定温度、远程设定制冷/制热/除湿状态.
2.5.7 漏水报警监控
对于计算机机房,防水患和泄漏是十分重要的,机房地板下面强电、弱电线槽线缆分布密集,一旦发生水浸,将造成严重后果和巨大损失。由于机房空调、水管、暖通漏水以及窗户、天花、外墙渗漏的情况时有发生,漏水危害大，又不容易发现，因此在机房里安装泄漏监测系统极其必要.
安之源LDW-1A泄漏系统主要是由一个控制器和液体泄漏的感应线缆构成,当泄漏发生时，感应线缆将信号送往控制器，经微处理器处理后,把信号传至监控系统，发出报警.安之源LDW—1A泄漏系统适用检测机房基站、仓库等重要场所水浸；＊全新专利设计,配合水浸检测线使用。
此漏水系统与机房集中监控系统的集成：LDW-1A控制器提供干接点信号，方便接入AZY—DCMS机房集中监控系统。一旦发生漏水,系统会及时按设定的方式即时报警。
2.5.8 温湿度监控
对电子计算机等微电子设备产生影响的各种因素中，温湿度的影响是非常重要的,机房对温度、湿度的要求非常高.具体技术要求应符合《电子信息系统机房设计规范》(GB 50174-2008）的规定.
开机时计算机机房内的温度、湿度要求
级别
项目
A 级
B 级
C 级
夏 季
冬 季
夏 季
冬 季
温 度
23±1℃
23±1℃
23±1℃
23±1℃
18~28℃
相对湿度
40% ~ 55%
40％~60%
35％~75%
温度变化率
〈5℃/h
不得结露
〈5℃/h
不得结露
<10℃/h
不得结露
停机时计算机机房内的温度、湿度要求
级别
项目
A 级
B 级
C 级
温 度
5~35℃
相对湿度
40％ ~ 70％
20%~80％
20％~80%
温度变化率
〈5℃/h
不得结露
〈5℃/h
不得结露
<10℃/h
不得结露
对于面积较大的机房，由于设备分布、送风回风、气流等因素影响，机房不同区域的温度、湿度值会有较大的区别,根据机房精密空调回风的温湿度值来判断机房整体温湿度值已远远不能达到机房安全管理的要求；通过在机房内各区域安装温湿度传感器，使管理员实时了解准确的温湿度值，以便通过调节送风口的位置、数量，设定空调的运行温湿度值,尽可能让机房各点的温湿度趋向合理，确保机房设备的安全正常运行.
我们选用RS485总线式一体化温湿度传感器，检测到的温湿度值在本地直接转换成数字信号,最大限度地保证了温湿度检测的准确性.
监控系统以直观的画面实时显示温湿度数据和变化曲线，可以根据需要人工设定温湿度报警的阈值（高限值和低限值），一旦温湿度达到相应的阈值就会进行越限报警。
2.5.9 消防报警监控
在已经安装了火灾预警系统的机房，就可以通过采集模块采集此预警系统的信号集成到集中监控系统中。统一监控、统一呈现、并对应的产生相关联动操作。
实现方式：通过检测火灾自动报警控制器或加装烟感、温感提供的干接点信号,实时检测机房内火警信号,信号经IO采控模块采集后送至主机，当有火警发生，监视系统会自动弹出报警信号，并采取控制措施如关掉空调,切断市电等.
2.5.10 红外入侵监控
无人值守的机房和重要区间，为防止未经授权的人员非法破坏后入，在出入口安装双鉴红外探测器,也可玻璃窗/玻璃墙附近安装玻璃破碎探测器.在布控时段内当有人员进入,监控系统采集到报警信号，会自动弹出报警画面，通过多媒体语音、电话、短信等方式报警.
本项目在重要机房入口处安装吸顶式红外微波双鉴探测器进行防入侵布控。
2.5.11 门禁管理系统
根据机房的设计要求，在操作间、机房区进出入口，安装门禁系统进行管理。机房区域主要出入口设置门禁点位，安装门禁系统，采用指纹/密码/刷卡+出门按钮方式.门禁系统包括：门禁控制器/指纹机安装于门外/读卡机、电锁、专用电源、开门按钮等设备和联网通讯、管理设备.门禁系统可为不同的管理人员，在不同的出入口、不同的时段设定不同的进出权限；监测门的开关状态；记录进出的时间、门区及人员，分类查询进出门统计资料和报警资料,为事后分析提供依据。当设置了开门报警时，门一旦被开启，监控系统自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。
本机房门禁系统与环境监控进行无缝集成，人员录入、权限设置、门禁资料传输等各种门禁功能都在环境监控软件中统一完成，无需外挂门禁软件。在环境监控系统平台界面中实时显示人员进出记录资料，动态显示门的开关状态，并可远程控制门的开启,并与消防联动，当发生火警时自动切断每个电子锁的供电打开门禁。
l 系统有强大的数据库SQL server2000作为后台支持，可以在线管理；可提供丰富的周编程、日编程、节假日等方便用户的管理。
l 操作权限设置功能。对所有的用户可以实现分级别、组、部门进行管理，针对不同级别的操作员需要提供不同的密码，并且每个管理级别的管理员对系统操作的权限等级可由系统任意设定.
l 系统可以方便的对内部人员进行发卡、授权，也可对临时人员制作临时卡,并可对持有该卡的人员进行跟踪、定位、限制活动区域、设置出入路线等。系统可以连接卡证打印机，把员工信息、照片等直接打印到卡片上。
l 系统支持脱机的全局联动.一旦管理PC出现问题控制器可以进行独立工作完成预制的联动工作。
l 双总线功能。报警事件模式：在第一条总线上用轮询模式处理门禁事件记录的同时,可以在第二条总线上用事件模式立即传送报警信息.
l 联动功能.系统应与消防系统联动，保证在大楼火警、地震等紧急情况下，各门禁控制的房门能由房间内/外的人开启疏散。
l 系统具有OPC 数据接口，利用以太网络实现与其它集成系统交换数据.
l 加密功能。系统软件与门禁控制器之间通讯加密.通讯密钥的组合由用户自己设定，产品不存在暗门.
系统主要功能：
1) 刷卡记录:当人员进/出门时需持卡在读卡器前进行读卡,读卡器读取信息后，将信息传送到主机,主机首先判断该信息是否合法,如合法则发出开门指令（即向电锁发送一接通信号，使门打开）;不合法则不发送开门指令并可发出警报。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理.
2） 控制中心:控制中心通过电脑可分部门建立员工资料库,如：动力中心、维护中心、管理中心等，定期或实时采集每个门的进出资料,同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置，也可在各主机直接设定。
3） 多级管理：本系统能很方便实现多级管理功能，控制中心可通过电脑设置每张卡(即每个人）的进出权限、时间范围、节假日限制等；如：高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门,超出上班时间将无法进出。还可以结合密码输入来确认持卡者的合法性，然后决定是否开门,各种权限可由用户自由设置。
4） 考勤：考勤部分主要由软件完成,首先用户设置好人事资料、班次、出勤时间、假日等，然后通过电脑通讯口（COM1/COM2)下载主机中的刷卡资料进行分类、计算、统计、汇总后，生成人事出勤报表由电脑或打印机输出.
5） 系统扩充：当用户需要扩充功能时，系统可按照所需功能增加相应的扩充模块来达到目的。如：1）每台主机可只连一个读卡器,也可增加到八个(四门)；2）通过加装MDDIDO模组可接收外界各种输入信号(如火警、煤气漏、非法进入等），然后进行相应的处理（接通报警、打开消防通道等)，加装打印模组可直接接通打印机将各种信息打印出来而无需电脑。
2.5.12 视频监控系统
AZY-DCMS的图像监控系统采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各场地数据和图像界面,十分方便。由于AZY—DCMS将动力环境监控和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理.
本系统采用数字硬盘录像技术，视频信号经过视频采集卡压缩处理变为数码视频流,监控系统可实时显示和回放图像,根据需要设定录像,录像方式包括：连续录像、报警录像、移动录像（即动态报警录像，可设置灵敏度）,录像速度25帧/秒可调.采用TCP/IP协议传输，通过网络，在分控室远程观看图像及回放录像，同时可控制云台、镜头的动作.
图像监控一直是人们关注的应用技术热点，从传统的模拟监控到DVR数字监控直至如今更为先进的网络视频监控,以其直观、方便、信息内容丰富而被广泛应用于许多场合。
2.6 监控中心平台软件
安之源AZY—DCMS数据中心综合管理组态软件是监控中心的管理软件，包括后台服务器软件和管理控制台软件两部分。
§ 后台软件:所有网络监控机和网络控制器将采集来的监控数据发送到后台服务器软件,服务器软件进行数据的分拣,入库，根据预设的条件判断是否对上传数据进行报警、联动、通知管理人员功能.
管理控制台软件与服务器软件交互,当服务器产生报警后在控制台显示出来，并且具有各种查询功能,方便管理人员进行管理。
运行平台:中心服务器系统运行在Windows NT/2000/XP等NT内核的Windows平台下，管理终端可以运行在Windows 9x/NT/2000/XP下.
后台数据库系统：可以根据管理的终端数的规模分别选用Interbase， MicroSoft SQL Server， Oracle数据库.
2.6.1 功能特点
◣简单直观的操作
AZY-DCMS系统软件基于实时多任务WIN2003/XP操作系统，全中文操作及编辑系统，简单易学易用。支持电子地图,3D动态仿真界面。在图形用户界面环境中，以控件组态的方式构造监控系统.各监控子系统以直观简洁的树形菜单体现，直观易懂，人性化设计。自动弹出报警界面并文字提示报警信息。系统具有“繁体版”及“英文版"，可根据用户性质而量身定做。
◣丰富的界面组态
用户可按自己的意愿构造美观的人机交互界面.系统提供丰富的控件及控件库可供用户自由组态,包括设备组态、页面组态、策略组态,所有控件的大小、颜色等属性均可自由设置。所有控件的大小、颜色等属性均可自由设置。
◣全面的报警功能
具有电话语音报警、短信报警、声光报警、界面报警、邮件报警等方式；用户可自定义报警级别及图形、颜色、声音、电话等报警方式,同一事件可设置一种或多种报警方式.
系统具有排班分组报警管理功能，可根据值班状况选择报警发送对象，非值班时间将不收到报警。当发生报警事件时，报警可以根据重要级别将同时发生的报警排序处理;当发生报警事件时，采用相应的报警方式。
对各种设备的报警及专家处理提示均可采用语音系统.一旦有事件发生,系统会轮流拨打所设置的号码（手机、电话）,采用语音通知，并且可要求接听者输入密码，直到有人确认接收到报警信息为止。
可区分10级以上报警级别，报警事件发生时，系统按事件级别排队报警并作事件记载,不会发生漏报及信息丢失。
系统有自动定时短信功能，可设置每天或某一天的某一时间给管理员发送短信告知系统运行正常,非单纯的被动等待报警事件发生，保证管理员能知道系统在24小时不间断运行,解决用户的后顾之忧。
系统具有对本身硬件故障、各监控级间的通信故障、软件运行故障自诊断功能，并给出告警提示。系统对机房各系统提供的监控数据进行实时报警记录、保存和事后分析.
◣丰富的数据管理
具有自定义报表、报表向导功能，例如设备定时巡视、巡视重要数据记录、巡视考勤、停电送电记录、电池放电记录(所有记录均为自动报表记录)等报表,报表格式可由用户自己修改,报表内数据项可由用户定义,可导出.历史数据可自动保存,也可定时删除，可远端维护。
支持数据记录日报、月报、季报、年报、数据分析报表、曲线报表、巡检值班报表、考勤报表、自定义报表等，所有报表的配置和生成都必须在监控系统程序界面中完成,无需外挂程序和使用其他界面,并提供友好、简洁的界面供机房管理员进行自定义更改.
持久的数据存储管理,系统可存储长达三年的数据.
◣强大的远程管理
系统采用Client/Server和Browser/Server方式，通过安装客户端或以WEB方式，可远程实时浏览、监控.支持各种网络传输和多机房远程联网监控：
系统提供完整的WEB功能形式以及可通过安装远程客户端形式进行远程监控管理，同时具备B/S及C/S两种方式的远程监控管理功能,可根据用户随时选择使用，授权用户可以通过远程网络访问管理监控系统,内容包括实时状态、历史曲线、事件查询、录像浏览、报警设置等所有功能，其界面应与监控站完全一致,WEB页面需可以使用与监控站主机同样界面查看所有监测数据，并可自动根据监控站的更新而同步；可实现报警的所有设置功能，短信双向查询设置功能；远程客户端也可实现语音报警功能.
提供短信双向查询、设置、控制功能，通过短信方式查询温湿度等模拟量及开关状态等数字量,设置空调温湿度等，可通过短信控制空调、门禁、灯光等设备的开关等控制量,短信命令可灵活设定。同时不低于50个网络用户连接，远程数据刷新速率不大于1S。
前台管理控制软件是整个监控系统的核心，解析处理各监控节点的数据,并对数据进行报警或是联动动作控制。并能对历史数据进行回溯统计查询管理.它能实现以下功能：
手机移动终端APP：系统支持最新的安卓、苹果移动终端操作系统,能在平板电脑或移动手机设备上查看监控内容，值班人员无需进入监控中心，只需远程通过平板电脑或手机等移动设备登陆监控系统即可实时掌握数据中心相关设备的运行状态参数及机房环境情况,以实现人性化管理。
§ 树形分组管理：对于大量的监控点可以进行分区、分组管理，适合分布式监控集中管理的需要。
具有多级告警机制：由于监测点数量多、监控设备和监测量的种类多，可根据告警情况的严重性设置其级别，便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。例如，烟感消防报警类一定是级别最高的三级报警设置,因为火灾的危害最大.
§ 不同级别的告警可以设置不同的通知方式：如发生三级告警时,控制中心要发出声音和图示警告，并同时向有关维护人员发送邮件、短信通知，而发生一级告警时可以只是发送email通知。
§ 可以灵活设置报警的条件：对每种监控量的报警设置中可按报警类别的不同进行设置,用户也可根据需要对相关告警量的门限值设置进行调整,可以使报警的管理更有效、灵活.
§ 灵活设置联动功能：当某些情况发生时自动进行控制动作。例如:在某个机柜温度太高时控制空调开机。
§ 网络中断告警：可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。
§ 调度功能：管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志.虽然，在发生报警时可以自动的即时发送短信、邮件通知相应的维护人员，但是在实际情况中有时由于一些特殊的原因使相应的维护人员不能及时处理故障.这时就需要在通过管理平台人为做出调度，使故障处理上更灵活。维护日志的记录使管理更清晰，权责更明确。
§ 具有排班功能：对不同的维护人员设置其管理区域和当班时间，可以当有报警事件发生时准确通知到当班人员。
§ 灵活的查询功能:维护人员可以方便的查找记录数据以定位故障.
§ 详细的数据记录：可以详细记录监控设备定期发送的数据，形成历史数据图表。
§ 详细的告警记录：每次告警的详情都有记录,每次告警解决也有记录,便于分析维护工作效率。
§ 具有组态图功能：对管理的区域和监控的对象有直观的显示,可以自行编辑改动，将设备的状态直观的显示在组态图上.
§ 操作员权限管理细致：保证系统管理的安全性。
§ 远程管理和控制：可以在软件上进行设备的Telnet远程管理设置，可以开关远端的空调，可以控制远端的照明的开关。
2.6.2 主要功能介绍
1、遥测、遥信、遥控、遥视功能
² 业务操作台能以表格方式，实时接收数据方式、地图形式、组态图实物形式及WEB浏览等方式实时显示其监控范围内的全部被监控对象的工作状态、运行参数，各种监测数据并可以对各种监控主机进行相应的操作。
² 各系统所监测设备的报警信息非常直观的显示在主控界面上,详细的告警信息及当前告警设备第一时间显示在主操作界面，并且可立即通过各种多媒体方式发出报警信息，如现场声光报警，电话语音报警，短信报警和邮件报警等多种方式。
² 可遥控的设备较多，可遥控设备的功能较实用，如可对所连接的交换机进行定时重启,控制开关电源,控制空调的运行温度等。这些控制功能操作方便,只需管理人员右击相关设备进行选择即可。在监控中心还可直接对远程的监控主机进行调试。
² 设备监测的数据种类齐全，可对所监测设备的数据记录情况、开关量变化记录情况、模块日志情况、控制记录情况和告警记录情况等数据进行实时的记录和显示.
² 可直观的显示后台服务数据的情况，如电话服务和短信服务的提示信息，后台服务状态等，通过这些数据我们可以对系统的运行情况有个直观的了解，对发出的各种报警信息有个综合统计的平台。
² 系统专门设置一个无人值守功能，当进入此状态时,系统可定时自动的发送指定的监测点的信息.这样机房的维护人员可根据需要，在无人值守的情况下，了解到机房的相关信息.
² 不考虑被监控设备本身的问题,控制操作和遥调操作成功率为100%。
2、告警管理功能
² 在监控界面上发生告警的地方做出标志;可根据系统用户的需要，自行设
