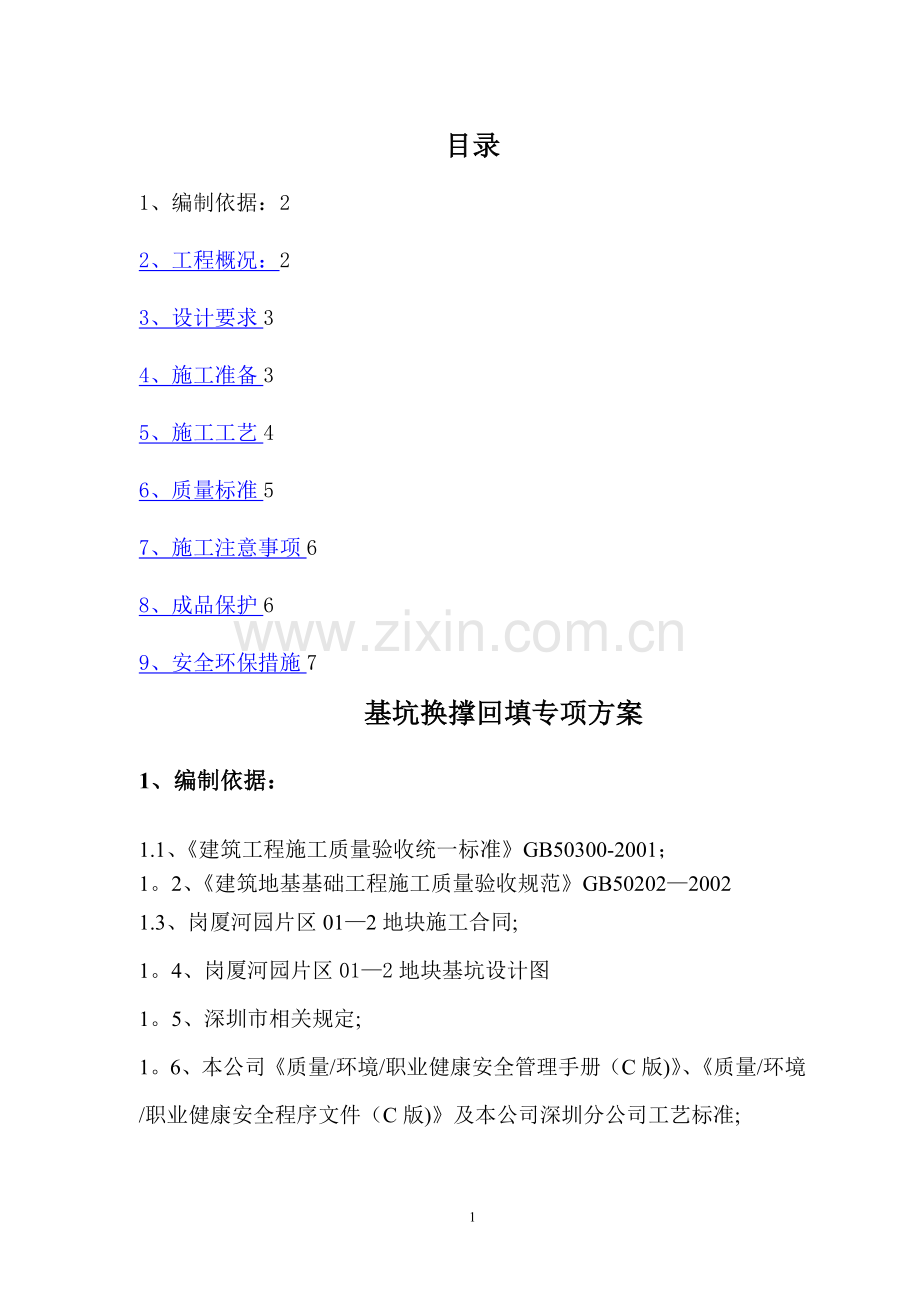

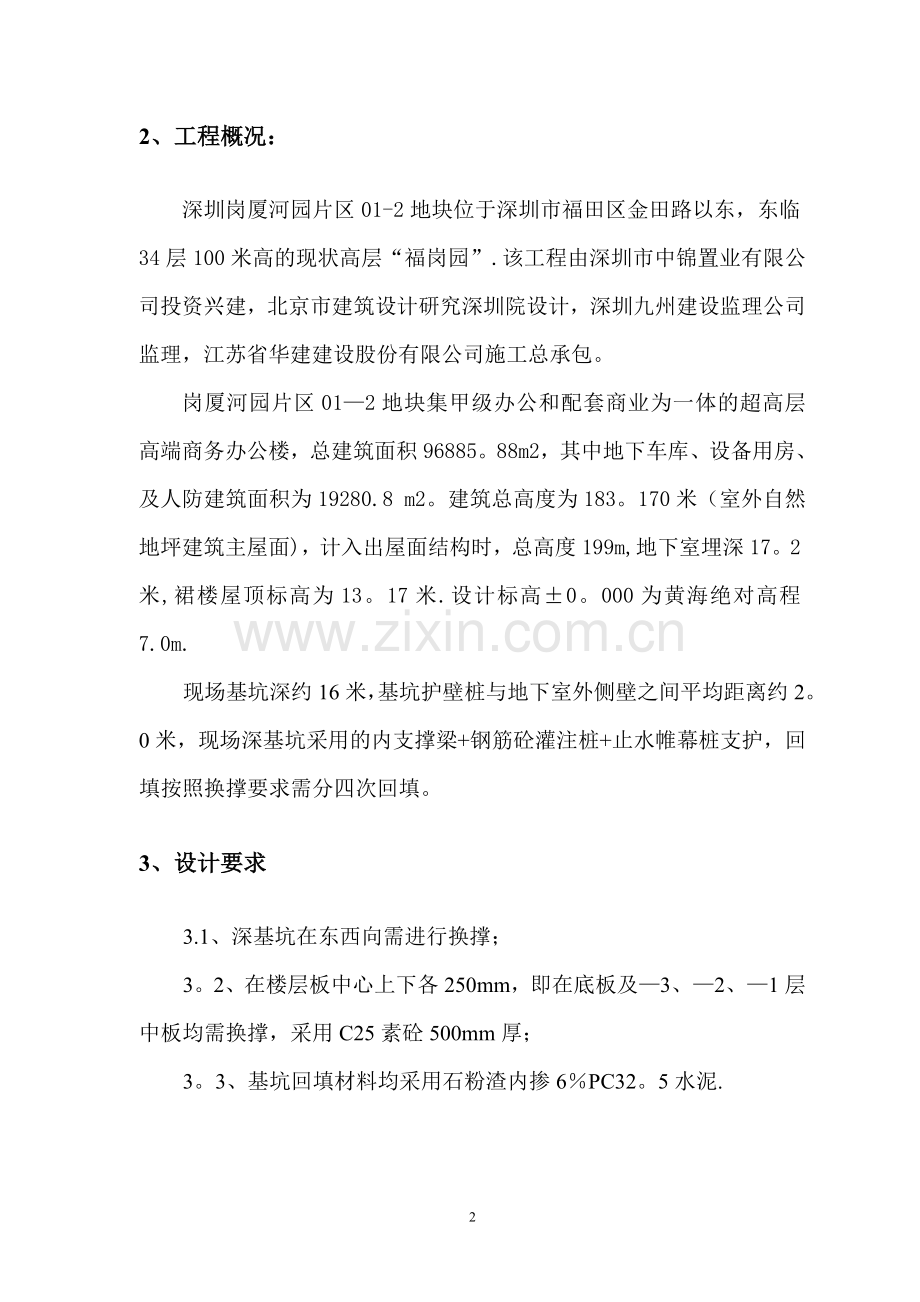

1、目录1、编制依据:22、工程概况:23、设计要求34、施工准备35、施工工艺46、质量标准57、施工注意事项68、成品保护69、安全环保措施7基坑换撑回填专项方案1、编制依据:1.1、建筑工程施工质量验收统一标准GB50300-2001;1。2、建筑地基基础工程施工质量验收规范GB5020220021.3、岗厦河园片区012地块施工合同;1。4、岗厦河园片区012地块基坑设计图1。5、深圳市相关规定;1。6、本公司质量/环境/职业健康安全管理手册(C版)、质量/环境/职业健康安全程序文件(C版)及本公司深圳分公司工艺标准;2、工程概况:深圳岗厦河园片区01-2地块位于深圳市福田区金田路以东,东
2、临34层100米高的现状高层“福岗园”.该工程由深圳市中锦置业有限公司投资兴建,北京市建筑设计研究深圳院设计,深圳九州建设监理公司监理,江苏省华建建设股份有限公司施工总承包。岗厦河园片区012地块集甲级办公和配套商业为一体的超高层高端商务办公楼,总建筑面积96885。88m2,其中地下车库、设备用房、及人防建筑面积为19280.8 m2。建筑总高度为183。170米(室外自然地坪建筑主屋面),计入出屋面结构时,总高度199m,地下室埋深17。2米,裙楼屋顶标高为13。17米.设计标高0。000为黄海绝对高程7.0m.现场基坑深约16米,基坑护壁桩与地下室外侧壁之间平均距离约2。0米,现场深基坑
3、采用的内支撑梁+钢筋砼灌注桩+止水帷幕桩支护,回填按照换撑要求需分四次回填。3、设计要求3.1、深基坑在东西向需进行换撑;3。2、在楼层板中心上下各250mm,即在底板及3、2、1层中板均需换撑,采用C25素砼500mm厚;3。3、基坑回填材料均采用石粉渣内掺6PC32。5水泥.4、施工准备4.1、材料准备1)回填土采用石粉渣内掺6%PC32。5水泥,石粉渣不得含有有机杂质。2)填土材料应符合设计要求,如需更改应取得设计单位同意,并办好签证手续。4.2、主要机具1)机械设备:挖土机、装载机、打夯机等。2)主要工具:铁锹、耙、锄、手推车、木夯或铁、石夯等。3)检测工具:水准仪、卷尺、靠尺等。4。
4、3、作业条件4。1回填前,应对基础,箱形基础墙或地下防水层、保护层等进行验收,并办好隐检手续.而且混凝土应达到规定强度,验收合格后,方可进行回填。4。2施工前应根据工程特点,填料种类,设计压实系数,施工条件等合理确定填料含水率控制范围,铺土厚度和夯、压遍数等参数。4.3将基坑内的积水和有机物等清除干净。4。4施工前,应做好水平高程标志的设置,如基坑、基槽,在其边坡上每隔3M钉上水平标志。5、施工工艺5.1、工艺流程基坑底地坪上清理浇筑50cm厚C25素砼水泥石屑搅拌分层铺石屑、耙平分层夯打碾压密实修整找平浇筑50cm厚C25素砼验收满足设计强度开始凿除内支撑梁5.2、操作工艺1)回填前将石屑掺
5、6PC32。5水泥进行搅拌,实量控制石屑的含水量,在基坑顶部或坑底搅拌好水泥石屑然后倒入基坑,在坑内采用小型装载机进行铲运,平铺。2)回填石屑应分层铺摊和夯实,每层铺土厚度和夯实遍数应根据土质、压实系数和机具性能确定。一般蛙式打夯机每层铺土厚度为200-250MM;人工打夯不大于200MM。每层至少夯打三遍,分层夯实时,要求一夯压半夯。3)填方施工过程中应检查排水措施、每层填筑厚度、含水量控制、压实程度。4)深浅两基坑(槽)相连时,应先填夯深基坑(槽);填至浅基坑(槽)标高时,再与浅基坑(槽)一起填夯。如必须分段填夯时,交接处应填成阶梯形。上下层错缝距离不小于1M。5)基坑、基槽回填石屑,必须
6、清理到基础底面标高,才能逐层回填.6)基坑、基槽回填应在相应对称两侧或四周同时均匀进行,保证基础墙两侧回填标高相差不多,以免把墙挤歪。7)基坑(槽)或管沟的回填应连续进行,尽快完成。施工中应防止地面水流入坑(槽)内,以免边坡塌方或基土遭破坏。现场应有防雨排水措施。6、质量标准回填的质量标准应符合下表的规定:6。1、主控项目序号检查项目允许偏差或允许值(mm)检查方法桩基、基坑、基槽场地平整管沟地(路)面基础层人工机械1标高5030505050水准仪2分层压实系数设计要求按规定方法6.2、一般项目序号检查项目允许偏差或允许值(mm)检查方法桩基、基坑、基槽场地平整管沟地(路)面基础层人工机械1回
7、填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪7、施工注意事项7.1、严格控制每层回填厚度,禁止汽车直接卸料入槽。7.2、管道下部应按要求认真填夯回填石屑,不得漏夯或不实造成管道下方空虚,造成管道折断、渗漏。7。3、严格选用回填石屑质量,控制含水量、夯实遍数等是防止回填石屑下沉的重要环节。7。4、雨天不应进行填方的施工.如必须施工时,应分段尽快完成,且宜采用碎石类土和砂土、石屑等填料。现场应有防雨和排水措施,防止地面水流入坑(槽)内。8、成品保护8.1、施工时,应注意保护定位标准桩、轴线桩、标准高程桩,应妥善保护,防止撞
8、碰位移.8。2、严禁机械碰撞现场竖向钢筋,对机械钢筋丝头采用塑料套做好保护.8。3、夜间施工时,应合理安排施工顺序,有足够的照明设施,防止铺填超厚,严禁汽车直接倒石屑入槽。8。4、基础或管沟的现浇混凝土应达到一定强度,不致因填石屑而受损伤时,方可回填。8.5、已完成的填石屑应将表面压实,路基宜做成一定的坡向排水.8。6、基坑回填应分层对称,防止造成一侧压力,不平衡,破坏基础或墙体。9安全环保措施9。1安全措施9.1.1加强对作业人员的安全、环境意识教育,严格遵守公司关于环境、职业健康、安全作业指导书的有关规定.9。1.2回填前应进行安全技术交底,使回填人员清楚地认识到该工程应注意哪些不利因素,
9、并加以高度预防.施工过程中每天班组坚持班前安全例会,交待安全注意事项。9.1.3用自卸车运土方时,其道路宽度不少于下列规定:单车道和循环车道宽度3。5m;双车道宽度7m;单车道会车处宽度不小于7m,长度不小于10m;载重汽车的弯道半径,一般应该不小于15m,特殊情况应该不小于10m。9.1.4在填石屑夯实过程中,要随时注意边坡土的变化,对坑(槽)、沟壁有松土或塌方的危险时,应采取适当的支护措施。基坑(槽)边上不得堆放重物。9。1.5施工用电,要认真执行三相五线用电制,每台用电设备,要做到“一机、一闸、一漏”的保护原则,严禁“一闸多用。9。1。6对漏电保护器的灵敏可靠性要定期检查,并做好管理台帐
10、记录.9.1。7作业时应按规定穿戴绝缘鞋、绝缘手套及其它防护用品。9。1。8现场施工用电要定期进行检查,检查主要包括施工用电缆、闸箱等,防止电缆老化、脱皮、闸箱漏雨,开关破损等安全隐患的存在,对有问题的电缆配电箱,开关等应及时进行更换和维护。9。2环保措施9。2.1进行石屑回填时,应采取措施消除或减轻粉尘的排放,油品泄漏等。具体措施为:(1)粉尘的排放控制:汽车运土要覆盖,在工地大门附近设置汽车冲洗台,所有运输车辆离开工地时,必须对车身进行冲洗,以保证市政道路干净、畅通。(2)施工现场使用或维修机械时,应有防滴漏措施,严禁将机油滴漏于地表,造成土壤污染,废弃棉丝(布)等应集中回收,严禁随意丢弃或燃烧处理8
