综合布线系统设计说明
一、用户需求分析
工程背景: 大厦建筑面积近20000平方米,楼高10层。
总楼层数： 地下2层、地上10层
计算主机房位置： 主楼地上2层
交换机房位置： 主楼地上2层
大厦智能型建筑是具有一套结构化的，灵活性极高的综合布线网络，能够长远的满足使用者不断变化的需求，并将用户长期营运，维护，变更，网络升级的费用降至最低。

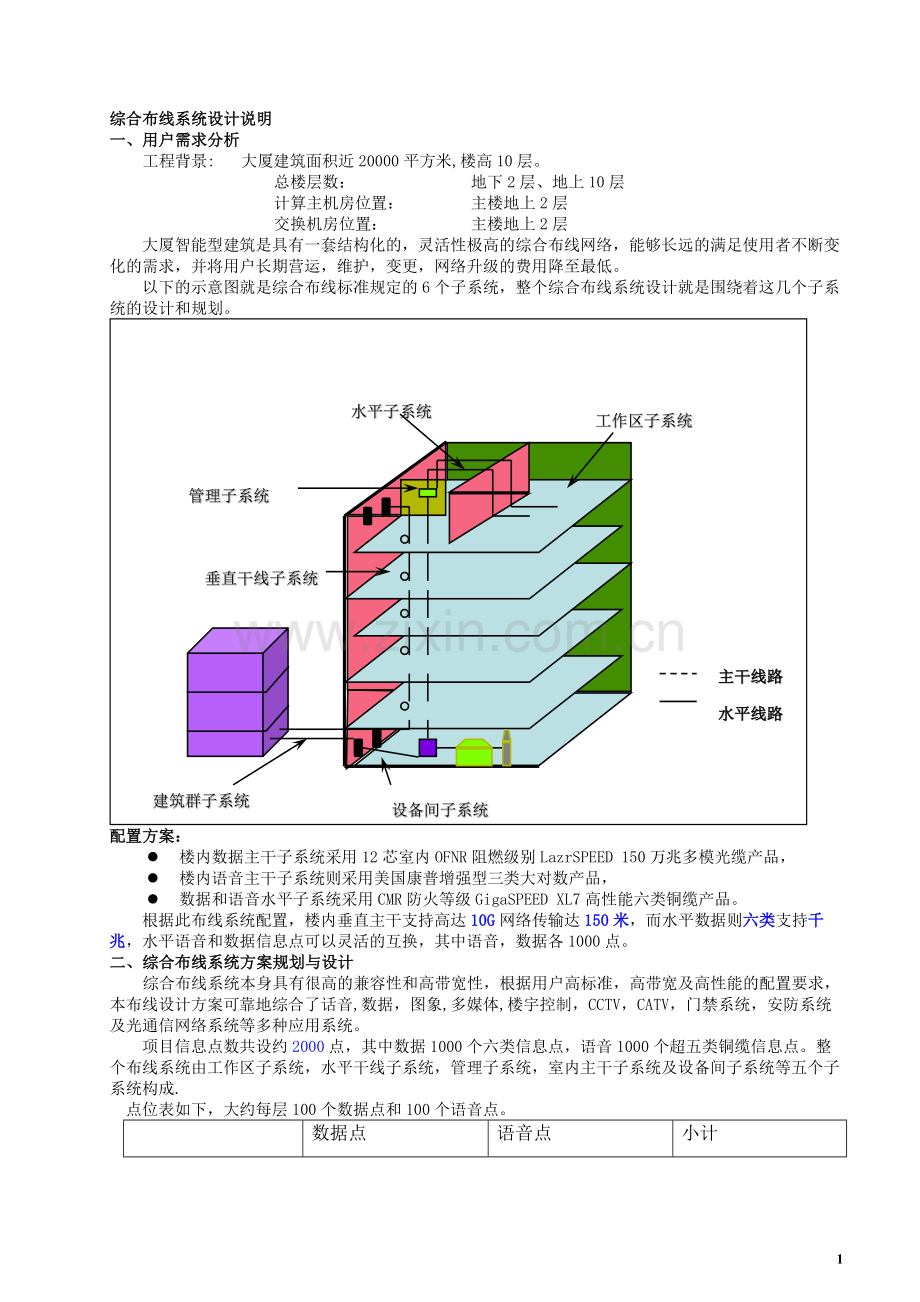

以下的示意图就是综合布线标准规定的6个子系统，整个综合布线系统设计就是围绕着这几个子系统的设计和规划。
主干线路
水平线路
设备间子系统
建筑群子系统
垂直干线子系统
管理子系统
水平子系统
工作区子系统

配置方案：
l 楼内数据主干子系统采用12芯室内OFNR阻燃级别LazrSPEED 150万兆多模光缆产品，
l 楼内语音主干子系统则采用美国康普增强型三类大对数产品，
l 数据和语音水平子系统采用CMR防火等级GigaSPEED XL7高性能六类铜缆产品。
根据此布线系统配置，楼内垂直主干支持高达10G网络传输达150米，而水平数据则六类支持千兆，水平语音和数据信息点可以灵活的互换，其中语音，数据各1000点。
二、综合布线系统方案规划与设计
综合布线系统本身具有很高的兼容性和高带宽性，根据用户高标准，高带宽及高性能的配置要求，本布线设计方案可靠地综合了话音,数据，图象,多媒体,楼宇控制，CCTV，CATV，门禁系统，安防系统及光通信网络系统等多种应用系统。
项目信息点数共设约2000点，其中数据1000个六类信息点，语音1000个超五类铜缆信息点。整个布线系统由工作区子系统，水平干线子系统，管理子系统，室内主干子系统及设备间子系统等五个子系统构成.
点位表如下，大约每层100个数据点和100个语音点。

数据点
语音点
小计
IDF10
100
100
200
IDF9
100
100
200
IDF8
100
100
200
IDF7
100
100
200
IDF6
100
100
200
IDF5
100
100
200
IDF4
100
100
200
IDF3
100
100
200
IDF2
90
90
180
IDF1
90
90
180
IDF-1
10
10
20
IDF-2
10
10
20
总计
1000
1000
2000

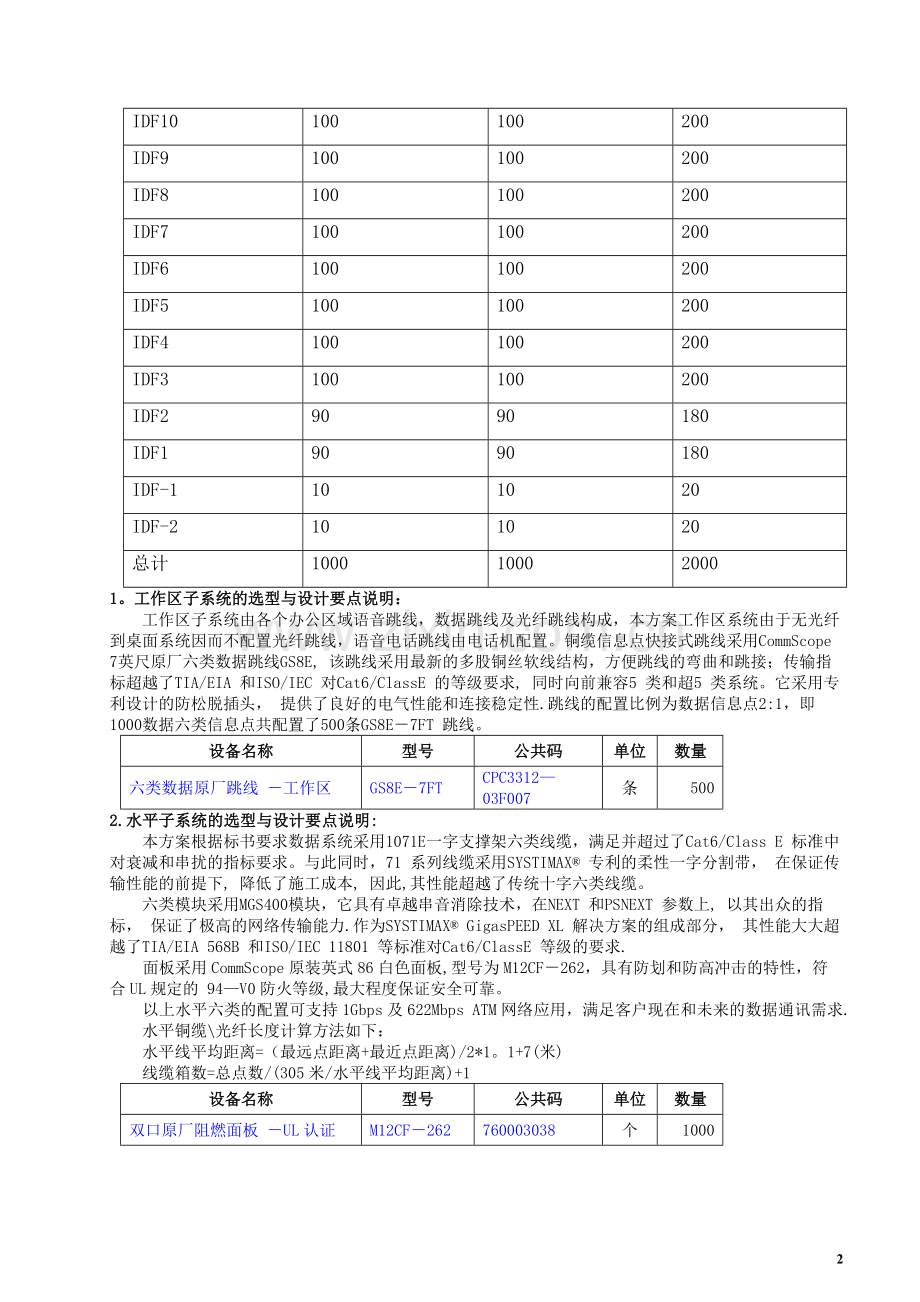

1。工作区子系统的选型与设计要点说明：
工作区子系统由各个办公区域语音跳线，数据跳线及光纤跳线构成，本方案工作区系统由于无光纤到桌面系统因而不配置光纤跳线，语音电话跳线由电话机配置。铜缆信息点快接式跳线采用CommScope 7英尺原厂六类数据跳线GS8E, 该跳线采用最新的多股铜丝软线结构，方便跳线的弯曲和跳接；传输指标超越了TIA/EIA 和ISO/IEC 对Cat6/ClassE 的等级要求, 同时向前兼容5 类和超5 类系统。它采用专利设计的防松脱插头， 提供了良好的电气性能和连接稳定性.跳线的配置比例为数据信息点2:1，即1000数据六类信息点共配置了500条GS8E－7FT 跳线。
设备名称
型号
公共码
单位
数量
六类数据原厂跳线 －工作区
GS8E－7FT
CPC3312—03F007
条
500
2.水平子系统的选型与设计要点说明:
本方案根据标书要求数据系统采用1071E一字支撑架六类线缆，满足并超过了Cat6/Class E 标准中对衰减和串扰的指标要求。与此同时，71 系列线缆采用SYSTIMAX® 专利的柔性一字分割带， 在保证传输性能的前提下, 降低了施工成本, 因此,其性能超越了传统十字六类线缆。
六类模块采用MGS400模块，它具有卓越串音消除技术，在NEXT 和PSNEXT 参数上, 以其出众的指标， 保证了极高的网络传输能力.作为SYSTIMAX® GigasPEED XL 解决方案的组成部分， 其性能大大超越了TIA/EIA 568B 和ISO/IEC 11801 等标准对Cat6/ClassE 等级的要求.
面板采用CommScope原装英式86白色面板,型号为M12CF－262，具有防划和防高冲击的特性，符合UL规定的 94—V0防火等级,最大程度保证安全可靠。
以上水平六类的配置可支持1Gbps及622Mbps ATM网络应用，满足客户现在和未来的数据通讯需求.
水平铜缆\光纤长度计算方法如下：
水平线平均距离=（最远点距离+最近点距离)/2*1。1+7(米)
线缆箱数=总点数/(305米/水平线平均距离)+1
设备名称
型号
公共码
单位
数量
双口原厂阻燃面板 －UL认证
M12CF－262
760003038
个
1000
六类信息模块 －白色
MGS400E
700206725
个
2000
六类水平线缆 －CMR阻燃
1071004ESL
700211931
KFT
300
3。管理子系统水平部分设计如下：
数据六类系统采用19寸机柜式快捷配线架PM－GS3－24自带过线槽;PATCHMAX GS3 配线架系统， 在保留了SYSTIMAX® 传统PATCHMAX 配线架技术优势的同时, 集成了GigaSPEED XL铜缆系统和LazrSPEED/TeraSPEED 光纤系统。它的独特的模块化技术和跳线管理方式， 为用户的网络系统管理人员
提供了灵活的铜缆和光纤混合管理方法。这种19 英寸机架/ 机柜安装的配线架， 可设计用来安装
4 个或8 个管理模块， 而这些模块， 都可以向前翻转， 从而在前面就可以进行线缆端接。内置的水平线缆理线环， 既可以进行跳线管理， 又可在施工时临时安放管理模块进行线对端接。这种配线架， 可以使用户自由组合GigaSPEED XL 六类信息端口， 和各类光纤端口.同时, 在未来用户进行系统升级时,也可以很方便地将其中的铜缆模块更换成光纤模块。
语音采用110AB2－100FT，110 型配线架采用阻燃塑料压制而成, 它每行可端接25 对线缆，带有5 种颜色的色标。110 配线架可端接22 到26 线规的线缆，主要采用墙挂方式安装.SYSTIMAX® 有两种110 型配线架,110A 型带安装支腿，110D 型不带安装支腿。两种配线架都使用110C 型连接块。
光缆配接系统采用1U高密度的600G2光纤配接系统.600G2 系列配线架是SYSTIMAX® 最新推出的1U 或2U 高度的模块化光纤配线架， 它既支持熔接方式， 也支持磨接方式。配线架支持最多48 芯光纤的端接。600G2 配线架是1U 高度, 集成了前部理线器。既有固定式, 也有滑轨式.前面板用于支持端接各类单工/ 双工光纤适配器, 但需要单独订购。600G2 配有专利的RoloSplice 套件, 可以方便管理2 个熔接托盘。本方案采用的是滑动式的，前部可翻转门便于管理• 集成的前部理线器。
设备名称
型号
公共码
单位
数量
机柜式六类24口配线架
PM－GS3－24
700173735
个
50
600G2光纤配线架
600G2—1U-UP-SD
760033936
个
12
600G2面板
600—48LC—DPLX
760033845
个
12
熔接套件
RS—2AF-16SF
760039867

套
12
光纤耦合器
C1001B—2—LS
108622887
个
144
LC尾纤
LS550 LC-UC
0.9mm
FPCXLCUC11—R
条
144
1.6米 LC跳线
LS550
LC—LC DUPLEX
FPCXLCLC22—R
条
72
110IDC语音六类配线架 －水平部分
110AB2－100FT
107058919
套
42
110配线架过线槽 －水平
110B3
107831141
个
42
110配线架机柜背板 －水平部分
110RD2—200—19
－
个
21
4。室内垂直主干子系统的选型与设计
垂直主干线系统由连接主设备间MDF与各管理子系统IDF之间的干线光缆及大对数三类语音电缆构成，干线配置建议如下:
语音主干子系统采用1010050型增强型50对三类大对数双绞线作为语音主干线，每个水平语音信息点配一对双绞线，
数据主干子系统采用12芯室内OFNR阻燃级别LazrSPEED 150万兆多模光缆，可在850nm窗口提供高达10Gbps网络速度，支持距离超过150米，足够满足该大厦主干网络应用需求距离,并提供最佳性能价格比的10G网络应用。
设备名称
型号
公共码
单位
数量
12芯LS150万兆多模光缆
5200 012A HRAQ
700203086
米
660
50对超五类CMR阻燃大对数铜缆
1010050
106824378
箱（305米）
5
5.主设备间子系统的选型与设计
语音及数据的主设备间子系统位于大厦的2层的设备机房内，经主干线路经过主跳线架（MDF）连接到各系统主机系统。语音主设备间位于2层主通信中心机房内，由此向各层管理间（IDF) 星形配出1010050阻燃型铜缆干线线缆，用以开通楼内低速ISDN网络终端、语音终端、多用户终端及远程通道。系统数据主设备间位于2层计算中心机房内，由此向各管理间星形配出数据12芯多模光纤干线，用以沟通数据主设备间与各管理间中网络设备的主干高速数据通道，开通各楼层网络设备终端.
语音主配线架采用300对110型卡接式配线架并机柜式安装，即方便语音跳线同时安装体积小，密度大，主干线缆按每个语音信息点配2对主干线缆配置。用CCW—F型卡接跳线跳接管理语音系统及低速数据系统端子,根据需要可将水平干线分别跳接到不同的垂直干线系统上，使系统具有很高的灵活性及经济性。
主设备间数据主配线架MDF全部采用光纤配线架机柜安装，由于光纤芯数较多,建议采用144口1000G2机柜式带抽屉型模块化光纤配线架，组装在一个4U光纤配线架上,SFF标准之LC连接头，此配线系统具有美观,密集，高管理性，与电信局通信系统兼容等优点。1000G2 系列配线架是SYSTIMAX® 推出的新一代高密度模块化光纤配线架， 可最多支持192 芯（LC 头） 或144芯(SC/ST 头） 光纤的端接。它既支持熔接方式, 也支持磨接方式, 可从前部或后部进行端接安装。1000G2 配线架是4U 高度， 14 英寸深, 如果增加光纤管理器, 需要额外3 英寸深度.相比于传统独立配线架，1000G2 的端接容量翻了一番。1000G2 配线架可安装12 个1000 系列面板或InstaPATCH Plus 模块。1000 系列面板可端接LC/SC/ST 适配器。1000G2 配线架配有专利的“Splice Wallet”, 可以管理6 个独立熔接托盘。每个1000G2 配线架可容纳12 个G2InstaPATCH 模块/1000 系列面板和2 个“Splice Wallet”。数据主设备间MDF的具体配置如下：
设备名称
型号
公共码
单位
数量
1000G2光纤配线架
1000G2—4U-UP—SD
760026245

个
1
1000G2的12芯光纤面板（带光纤耦合器）
1000-12LC-DPLX-00
700011414

个
12
熔接套件
SW-6AF-16SF

760031054

套
2
LC尾纤
LS550 LC-UC
0.9mm
FPCXLCUC11—R
条
144
CCW语音跳线
CCW-F1/24
105597199
PK
5
110型300对配线架 －MDF
110AB2－300FT
107058943
个
6
300对配线架过线槽 －MDF
110B3
107831141
个
4
6。综合布线工具
工具配备是为日后用户日常生产，维护维修而使用,鉴于该布线系统高端，建议用户应配备一套铜缆维护工具及光纤维护工具一套,及有些相应充足的备品备件.
产品
型号
公共码
单位
数量
D914 打线工具
D—914
407484971
个
1
1032H 光纤维护工具
1032H
700005838
套
1
