南河花园高清数字监控 　　 　　　　　　　　　　　　　联系电话：

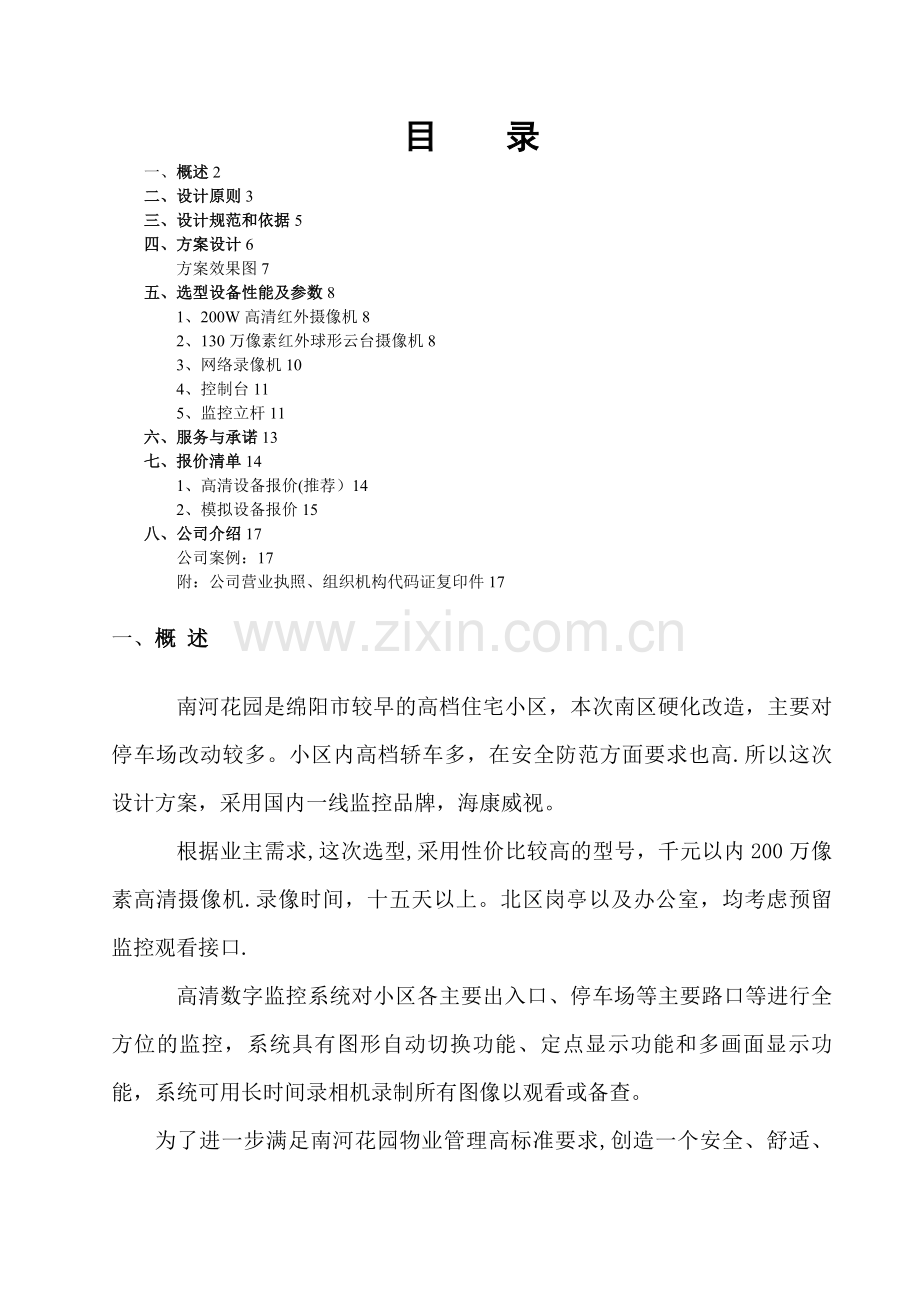

目　　录
一、概述2
二、设计原则3
三、设计规范和依据5
四、方案设计6
方案效果图7
五、选型设备性能及参数8
1、200W高清红外摄像机8
2、130万像素红外球形云台摄像机8
3、网络录像机10
4、控制台11
5、监控立杆11
六、服务与承诺13
七、报价清单14
1、高清设备报价(推荐）14
2、模拟设备报价15
八、公司介绍17
公司案例：17
附：公司营业执照、组织机构代码证复印件17
一、概 述
南河花园是绵阳市较早的高档住宅小区，本次南区硬化改造，主要对停车场改动较多。小区内高档轿车多，在安全防范方面要求也高.所以这次设计方案，采用国内一线监控品牌，海康威视。
根据业主需求,这次选型,采用性价比较高的型号，千元以内200万像素高清摄像机.录像时间，十五天以上。北区岗亭以及办公室，均考虑预留监控观看接口.
高清数字监控系统对小区各主要出入口、停车场等主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。
为了进一步满足南河花园物业管理高标准要求,创造一个安全、舒适、温馨的生活环境，并根据各种不同楼幢的位置地形，从项目的具体实际出发，做到配置合理，留有扩展余地,技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准,并结合我公司从事过的多个项目所积累的经验,编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
二、设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则:
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时,系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点.该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用.
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全.
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余,以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下,追求最优化的系统设备配置，以尽量降低系统造价.
7、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况.闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外,系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行,既可节能，又可大大减少设备损耗,减少设备维修费用，从而提高监管力度与综合管理水平。
三、设计规范和依据
1、《智能建筑设计标准》(GB／T 50314-2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119—2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311—2000）
5、《民用建筑电气设计规范》（JGJ/T16—92）
6、《民用闭路监视电视系统工程技术规范》（GB/50198-94)
7、《系统接地的型式及安全技术要求》(GB14050—93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》（GBJ 115）
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》(GB50116—98）
四、方案设计
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据小区布局及需求，结合我公司从事过的多个工程所积累的经验,以及相关产品的性能、价格等因素，对本小区设计以下监控方案.
方案采用了28台200W高清红外枪式摄像机，7台球形云台摄像机，分别安装在小区进出口、楼栋通道、停车场等安装监控探头进行现场实时监视录像。在安装工艺上，采用了监控立杆。
使用监控立杆,对于摄像机的监控角度更加灵活，再配合球形云台，在监控方面灵活性更高。
录像时间，按照15天以上录像时间的要求，200W像素，我们建议用户采用如下码流设置方式：
200W像素 5Mbps/S-8Mbps/S
每小时录像文件大小计算公式：码流大小（bit为单位的)×3600（秒）÷8(位（bit)换算成字节（Byte)）÷1024（兆（M）换算成吉咖(G))= GB/小时
按5M码率计算，每个摄像头大约每天51G
51G＊35个＊15天=26775≈8个3T硬盘
监控中心设置在南区南门办公室内，分别在1、5、9、14、18、20幢安装6个配线箱，用光纤连接，总线供电模式,建立高效、稳定的千兆网络线路。从配线箱到监控中心,架设千兆网络,保证监控画面的流畅性。还能为将来的数字楼宇，数字周界报警,及小区广播等留下扩展空间.
方案效果图
五、选型设备性能及参数
1、200W高清红外摄像机
DS-2CD3220D-I5
主要特性 •  最高分辨率可达3M（2048×1536） ＠ 15fps，可输出Full HD 1080p实时图像
• 采用先进的视频压缩技术,压缩比高，且处理非常灵活
•  逐行扫描CMOS，捕捉运动图像无锯齿
•  采用EXIR点阵式红外灯技术,照射距离可达30—50米
• ICR红外滤片式自动切换，实现真正的日夜监控
•  支持3D数字降噪
•  支持双码流，支持手机监控
• 符合IP66级防尘防水设计，可靠性高
• 支持走廊模式，背光补偿，自动电子快门功能，适应不同监控环境
•  功能齐全:心跳，镜像，水印等
•  支持GB28181协议
2、130万像素红外球形云台摄像机
DS—2DE7172A
主要特性 ：
红外功能
• 最低照度0Lux
• 采用高效红外阵列,低功耗,照射距离达100m
• 红外灯与倍率距离匹配算法
•内置热处理及除雾系统
• 恒流电路设计,红外灯寿命达3万小时
系统功能：
• 采用高性能传感器，图像清晰，最大分辨率可达1280x960
• 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度,在任何速度下图像无抖动
• 支持标准的API开发接口,支持海康SDK、Onvif、CGI和PSIA协议接入
• 支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大
• 支持多语言IE界面及操作提示功能,用户界面友好
• 支持系统双备份功能，确保数据断电不丢失
• 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
• 支持防雷、防浪涌、防突波
• 室外球达到IP66防护等级
云台功能：
• 水平方向360°连续旋转，垂直方向—15°-90°,无监视盲区
• 水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
• 水平键控速度为0.1° —160°/s,垂直键控速度为0。1° —120°/s
• 支持256个预置位
• 支持8条巡航扫描，每条可添加32个预置点
• 支持轨迹;水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式
• 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整
应用场景
红外网络高清智能球的种种特性使之可广泛应用于需要大范围高清画质监控的场所，如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
3、网络录像机
DS—7916N-E4（16路NVR）
功能特性
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的网络摄像机；
最大支持500万像素高清网络视频的预览、存储与回放；
支持2个RJ45自适应以太网口；
支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080p；
全新的UI操作界面,支持一键添加IPC以及一键开启录像功能;
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览;
支持最大8/16/16路4CIF实时同步回放和多路同步倒放；
支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量；
支持假日录像;
支持4个SATA接口；
支持2个USB2。0，1个USB3。0 接口；
支持海康威视DDNS域名解析系统；
支持网络检测(网络流量监控、网络抓包、网络资源统计）功能.
DS—8632N-E8 (32路NVR)
功能特性：
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
支持500W像素高清网络视频的预览、存储与回放;
支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；
全新的UI操作界面,支持一键开启录像功能；
支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测,虚焦侦测,移动侦测，人脸侦测等多种智能侦测接入与联动,支持智能搜索、回放及备份功能，有效提高录像检索与回放效率;
支持冗余录像和假日录像；
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
支持最大16路4CIF实时同步回放及多路同步倒放;
支持标签定义、查询、回放录像文件;
支持重要录像文件加锁保护功能；
支持硬盘配额和硬盘盘组两种存储模式,可对不同通道分配不同的录像保存容量或周期；
支持8个SATA接口， 可选支持1个eSATA盘库，用于录像和备份；
双千兆网卡,支持网络容错以及双网络IP设定等应用；
支持海康威视DDNS域名解析系统；
支持网络检测(网络流量监控、网络抓包、网络通畅）功能.
4、 控制台
5、监控立杆
颜色、样式可选.
六、服务与承诺
凡由我公司设计、施工的安全防范系统工程,一律由我公司实行三包.
（1）验收通过后的一年内实行保修，我公司提供的器材，凡属器材质量问题,一年内实行免费包修，凡属使用不当等非器材质量问题造成的故障，一年内实行免费维修，收取相应的更换器材费、另部件费.
（2）工程使用的器材实行终身保修,在包修期外只收取更换器材费、零部件费。
(3)免费进行系统设备的使用培训，并列入签定的技术合同，保证用户对系统和设备的正常使用与一般性维护。
七、报价清单
1、高清设备报价(推荐）
序号
名 称
型号
主要参数
品牌
单位
数量
设备单价
总价（元）
备注
主材
辅材
合价
1
200W红外摄像机
DS—2CD3220D—I5
200万1/3" CMOS ICR日夜型筒形网络摄像机，红外50-80米
海康威视
台
28
390
100
490
13720
辅材含电源等
2
球形云台摄像机
DS—2DE7172A
130W，360°连续旋转，100米红外
海康威视
台
7
2300
100
2400
16800
辅材含电源等
3
32路网络录像机
DS—8632N—E8
支持500万高清摄像机
海康威视
台
1
3200
50
3200
3200

4
16路网络录像机
DS—7916N—E4
支持500万高清摄像机
海康威视
台
1
1380
50
1430
1430

5
监控专用硬盘
WD3TB
3000G
WD
个
8
800
25
825
6600
高清录像半个月
6
控制台
双联
琴台
定制
台
1
1800
100
1900
1900

7
液晶监视器
LCD
24寸
国产
台
2
2300
20
2320
4640

8
PC电脑

4G,独显
自备
台
1

0
北区岗亭监控
9
监控立杆
3米高
不锈钢制
定制
套
17
600
200
800
13600
含水泥墩基础
10
电源线

RVV2＊1
国标
米
3500
2
2
4
14000
含PVC管
11
网线

超五类
大唐电信
米
3200
2
0。5
2.5
8000
施工辅材
12
光纤
GYXTW
12芯单模
汤湖
米
1500
5
2
7
10500
含PVC管
13
光收发器
HTB-1000M GS03
1000M
NETLINK
对
6
360
30
390
2340
含光纤跳线
14
光纤终端盒1

8口
通用
套
6
25
70
95
570
含尾纤,耦合器，接续等
15
光纤终端盒2

24口
通用
套
1
60
200
260
260
含尾纤，耦合器,接续等
16
交换机1
s1700—8g
8口
华为
台
6
260
15
275
1650
含水晶头，跳线等
17
交换机2
S1724G
24口
华为
台
1
600
80
680
680
含水晶头，跳线等
18
配线箱

定制
个
6
80
30
110
660
含膨胀，导轨等
19
防雷开关

国标
个
6
160
35
195
1170
含电源插板
A
材料总价：
101720
元
B
人 工：
15258
元
C
报价不含税
116978
元
2、模拟设备报价
模拟报价，监控位置线路不变，只更换设备。价格便宜,但清晰度不如网络摄像机。
序号
名 称
型号
主要参数
品牌
单位
数量
设备单价
总价(元）
备注
主材
辅材
合价
1
红外摄像机
IRJK-N370P
700线1/3” SONY Exview CCD II，红外50-80米
成宇时代
台
28
320
50
370
10360
辅材含电源等
2
球形云台摄像机
SP—I980HA
540线，360°连续旋转，100米红外
成宇时代
台
7
1800
50
1850
12950
辅材含电源等
3
24路网络录像机
CY-H6124

成宇时代
台
1
1500
0
3200
3200

4
16路网络录像机
CY-H4216D

成宇时代
台
1
900
0
900
900

5
监控专用硬盘
WD2TB
2000G
WD
个
4
700
0
700
2800
录像半个月
6
控制台
双联
琴台
定制
台
1
1800
100
1900
1900

7
液晶监视器
LCD
22寸
国产
台
2
1600
0
1600
3200

8
监控立杆
3米高

定制
套
17
600
200
800
13600
含水泥墩基础
9
电源线

国标
米
3000
2
2
4
12000
含PVC管
10
视频线

SYV75—5
国标
米
3000
2
0.5
2.5
7500
施工辅材
11
光纤
GYXTW
8芯单模
汤湖
米
1500
4
2
6
9000
含PVC管
12
光纤终端盒1

8口
通用
套
6
20
30
50
300
含尾纤,耦合器，接续等
13
光纤终端盒2

24口
通用
套
1
40
70
110
110
含尾纤,耦合器,接续等
14
光端机

8口
国产
对
6
400
20
420
2520

15
BNC跳线

2米
定制
根
35
4
0
4
140

16
BNC头

国产
个
70
2
0
2
140

17
配线箱

定制
个
6
80
30
110
660
含膨胀，导轨等
18
防雷开关

国标
个
6
160
35
195
1170
含电源插板
A
材料总价：
82450
元
B
人 工：
8245
元
C
报价不含税
90695
元
八、公司介绍
公司自创立以来一直专业致力于智能化弱电工程，始终坚持发扬“诚信、创新、沟通”为企业宗旨，以“技术、服务”为立业之本的团体精神,并形成一套完整的设计、安装、调试、培训、维护一站式服务体系。
其服务内容包括：综合布线系统工程、计算机网络系统工程、电话通讯系统工程、防盗报警系统工程、数字监控系统工程、大屏幕显示系统工程、门禁、考勤、消费、智能卡系统工程、车库管理系统工程、广播、会议系统工程、智能化小区综合物业管理系统工程、弱电外包维护、升级、改造等。
公司案例:
附：公司营业执照、组织机构代码证复印件
