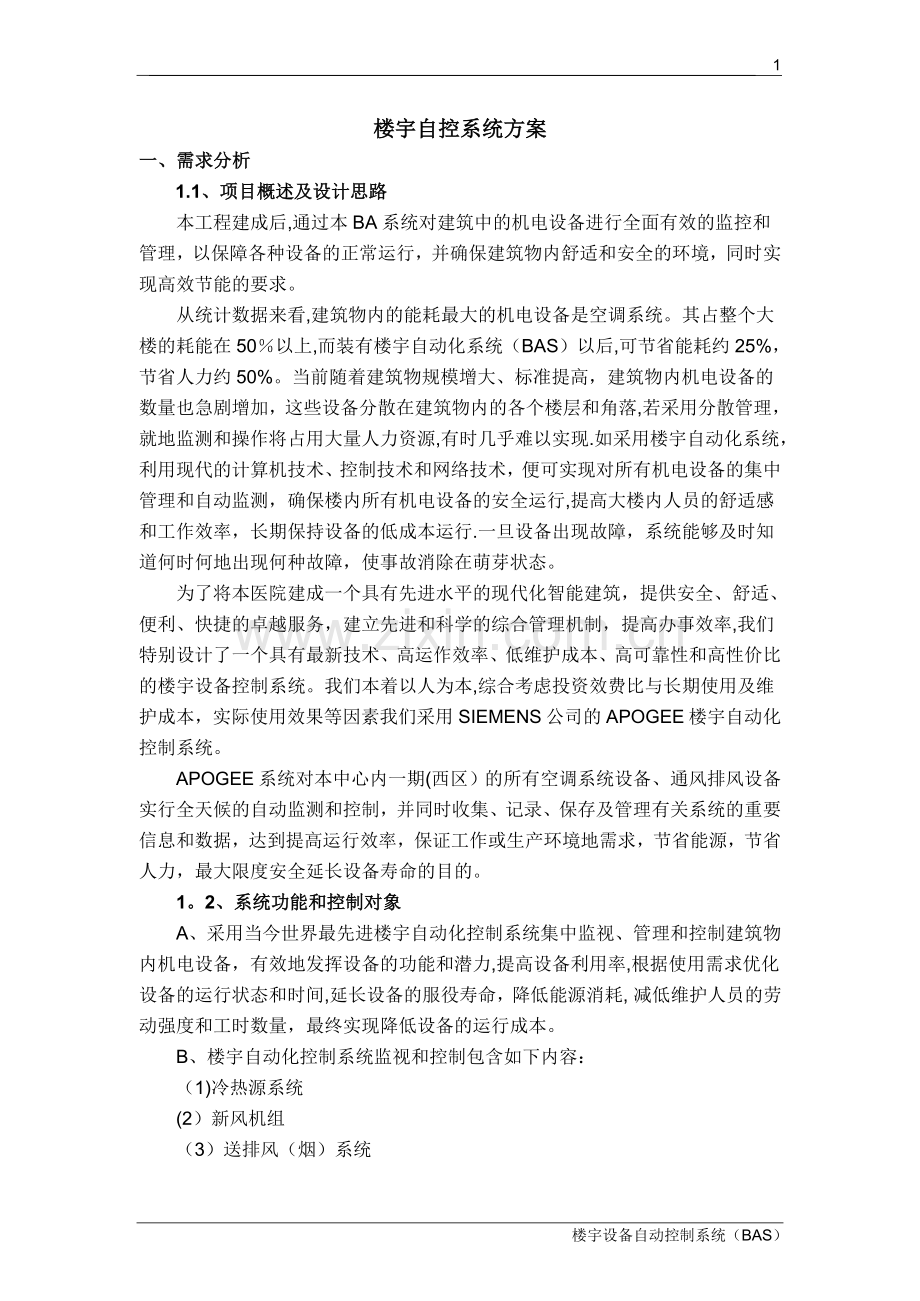

楼宇自控系统方案
一、需求分析
1.1、项目概述及设计思路
本工程建成后,通过本BA系统对建筑中的机电设备进行全面有效的监控和管理，以保障各种设备的正常运行，并确保建筑物内舒适和安全的环境，同时实现高效节能的要求。
从统计数据来看,建筑物内的能耗最大的机电设备是空调系统。其占整个大楼的耗能在50％以上,而装有楼宇自动化系统（BAS）以后,可节省能耗约25%，节省人力约50%。当前随着建筑物规模增大、标准提高，建筑物内机电设备的数量也急剧增加，这些设备分散在建筑物内的各个楼层和角落,若采用分散管理，就地监测和操作将占用大量人力资源,有时几乎难以实现.如采用楼宇自动化系统，利用现代的计算机技术、控制技术和网络技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行,提高大楼内人员的舒适感和工作效率，长期保持设备的低成本运行.一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
为了将本医院建成一个具有先进水平的现代化智能建筑，提供安全、舒适、便利、快捷的卓越服务，建立先进和科学的综合管理机制，提高办事效率,我们特别设计了一个具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的楼宇设备控制系统。我们本着以人为本,综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素我们采用SIEMENS公司的APOGEE楼宇自动化控制系统。
APOGEE系统对本中心内一期(西区）的所有空调系统设备、通风排风设备实行全天候的自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息和数据，达到提高运行效率，保证工作或生产环境地需求，节省能源，节省人力，最大限度安全延长设备寿命的目的。
1。2、系统功能和控制对象
A、采用当今世界最先进楼宇自动化控制系统集中监视、管理和控制建筑物内机电设备，有效地发挥设备的功能和潜力,提高设备利用率,根据使用需求优化设备的运行状态和时间,延长设备的服役寿命，降低能源消耗, 减低维护人员的劳动强度和工时数量，最终实现降低设备的运行成本。
B、楼宇自动化控制系统监视和控制包含如下内容：
（1)冷热源系统
(2）新风机组
（3）送排风（烟）系统

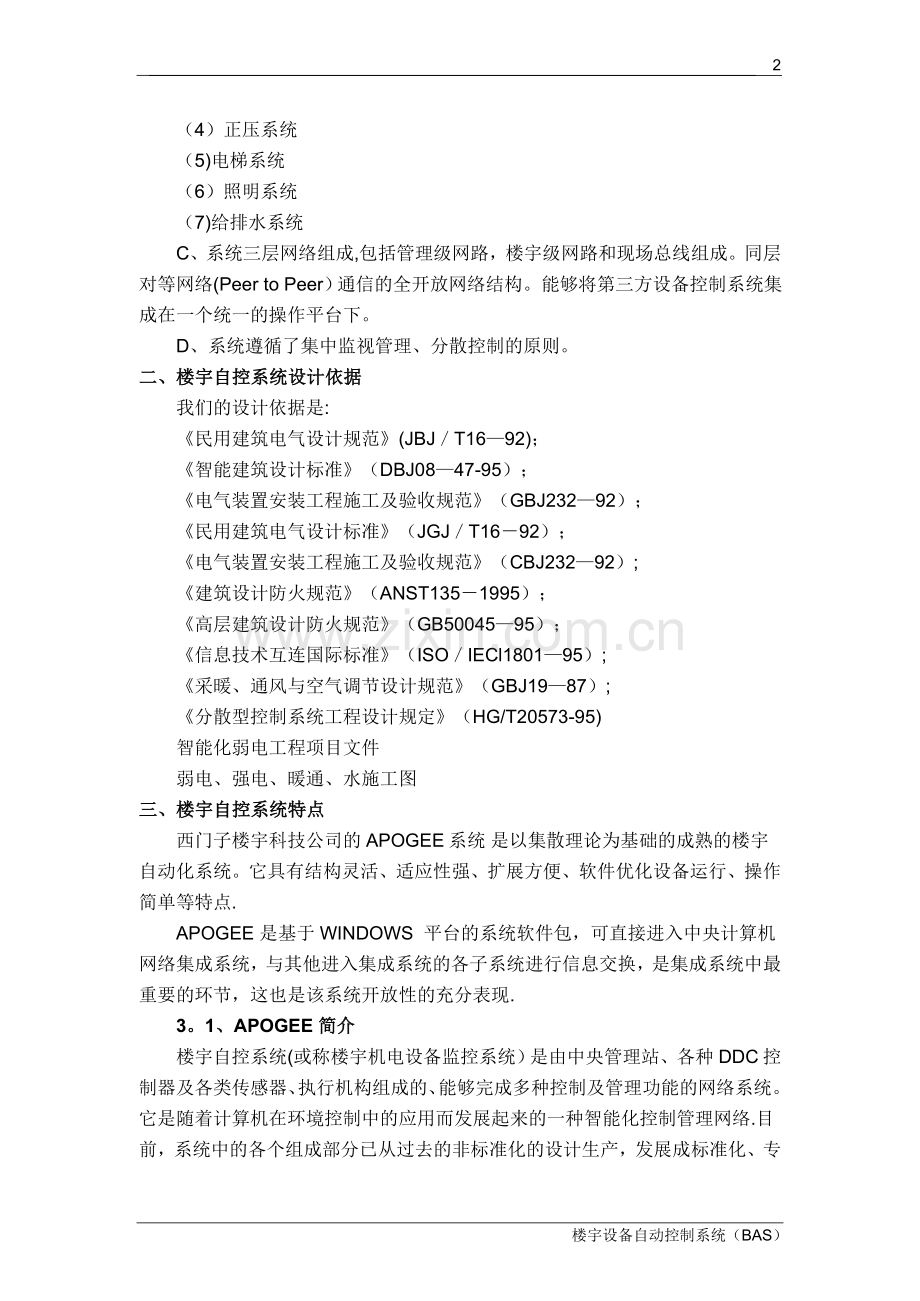

（4）正压系统
（5)电梯系统
（6）照明系统
（7)给排水系统
C、系统三层网络组成,包括管理级网路，楼宇级网路和现场总线组成。同层对等网络(Peer to Peer）通信的全开放网络结构。能够将第三方设备控制系统集成在一个统一的操作平台下。
D、系统遵循了集中监视管理、分散控制的原则。
二、楼宇自控系统设计依据
我们的设计依据是:
《民用建筑电气设计规范》(JBJ／T16—92)；
《智能建筑设计标准》（DBJ08—47-95）；
《电气装置安装工程施工及验收规范》（GBJ232—92）；
《民用建筑电气设计标准》（JGJ／T16－92）；
《电气装置安装工程施工及验收规范》（CBJ232—92）;
《建筑设计防火规范》（ANST135－1995）；
《高层建筑设计防火规范》（GB50045—95）；
《信息技术互连国际标准》（ISO／IECl1801—95）;
《采暖、通风与空气调节设计规范》（GBJ19—87）;
《分散型控制系统工程设计规定》（HG/T20573-95)
智能化弱电工程项目文件
弱电、强电、暖通、水施工图
三、楼宇自控系统特点
西门子楼宇科技公司的APOGEE系统 是以集散理论为基础的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点.
APOGEE 是基于WINDOWS 平台的系统软件包，可直接进入中央计算机网络集成系统，与其他进入集成系统的各子系统进行信息交换，是集成系统中最重要的环节，这也是该系统开放性的充分表现.
3。1、APOGEE 简介
楼宇自控系统(或称楼宇机电设备监控系统）是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络.目前，系统中的各个组成部分已从过去的非标准化的设计生产，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵活,系统的运行更加可靠，系统的投资大大降低。
西门子公司 推出的APOGEE系统主要应用于综合办公大厦、公共建筑、酒店、工厂、医院及能源管理,是国际上最先进的楼宇控制系统之一。APOGEE系统适应性非常强，系统组成为模块化，可分为不同等级的独立系统，每级都具有非常清楚的功能和权限,这就使APOGEE既可用于单独的楼宇管理，也可用于一个区域的、分散的楼宇集中管理。
3.1.1、可靠性
APOGEE在设计上充分体现了分散控制、集中管理的特点,保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。
APOGEE 系统当中的各级别设备都可独立完成操作,即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切，其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。
西门子公司 两项专利产品 电动液压调节阀和电磁式调节阀 以其优质稳定的调节特性和低故障率，大大提高了整个控制系统中最薄弱环节的可靠性。
3。1.2、先进性
APOGEE在网络扩展方面提供了强大的功能，可与其他厂家的系统或产品（包括各种形式的PLC，消防系统等）在不同的层面上进行联接.
APOGEE优越的远程通讯功能，能够使不同楼宇的控制系统联系起来组成一个群集系统。
APOGEE网络结构的开放性和兼容性，确保了它和先进通讯技术结合的能力，并且保证系统结构在产品更新换代时的延性.
3。1.3、经济性
APOGEE结构形式为模块式，各种不同的标准化模块使得控制方式极其灵活，控制层的维护和扩展极为方便。楼宇管理系统可以很方便地扩展，节省初期投资,系统各部分可分别随调试完成投入使用。
APOGEE系统能够满足您在管理上节省费用的要求，投入有效的使用能量即能保证房间的高标准和舒适性。
3。2、APOGEE系统结构
自控级AAAAA(ALN)
Insight
数据库服务器

Insight
用户端

Insight
用户端
管理级JmmmmmMMMMMMMMMMLNM(MLN)
PXC -24控制器
PXC MODULAR控制器
PXC -16控制器
楼层级(ALN)
RS-485
TX-I/O

综合布线TCP/IP（TCP/IP
线TCP10/100M 10/100M

APOGEE采用了多层网络结构和世界先进技术，使得APOGEE集散系统无论在可靠性和技术上都是世界领先的水平。
管理级:APOGEE的图形工作站(采用DELL PC或其他品牌机)可以进入以太网进行数据管理（TCP/IP）,实现区域性数据联网，提高管理水平，速率可达到10/100M bps。
自控级：PC通过Peer To Peer Network(同层总线共享无主从方式），可以连接多达100台BLN控制器（如MBC、MEC、PXC系列控制器等），现场DDC通过酒店综合布线系统直接与系统工作站通讯，速率可达到10/100M bps。
楼层级（LAN）:每台PXC MODULAR的LAN网可连接多达96台独立式单元控制器或非独立式单元控制（PXM、TX—I/O、TEC等)。为系统扩展及完成较大型集散系统提供了方便.
中央工作站系统由PC主机、显示器及打印机组成,是BAS系统的核心，它直接可以和以太网相连。整个大厦内所受监控的机电设备都在这里进行集中管理和显示，内装Insight工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面,操作简单，操作者无需任何先验软件知识,即可通过鼠标和键盘操作管理整个控制系统。
系统可连接一台或以上的工作站作为分站，作辅助控制和备份之用。
ALN
冷冻机
锅炉
灯光
消防系统
安保系统
LonWorks
PLC
Modbus
ApogeeWeb
服务器RENO
服务器
Apogee
Terminal服务器
OPC客户端/服
务器
Apogee BMS系统UCM服务器
以太网
网关
MBC
Apogee
客户机
MEC
Apogee
以太网
接口
BACnet
设备
Apogee InfoCenter
服务器
Apogee
BACnet
服务器
Internet
Apogee
客户机
Web Browser
MBC
MEC
TCP/IP
MBC
FLN
TEC
MEC
w/Enet

3.3、PXC 紧凑型系列控制器
3。3.1、描述
PXC 紧凑型系列可编程控制器是一种高性能的直接数字控制（DDC）的监控设施用控制器,是APOGEE 自动控制系统的必要组成部分.
PXC 紧凑型系列拥有基于极富创意的TX—I/O™ 技术的集成输入输出点（I/O），可极大的限度地提高对于节点和信号类型的适应性，并可使空气处理单元（AHU）控制运行于最优方案。控制器可以独立运行或联网执行复杂的控制、监视和能源管理功能,而无需依赖于更高层的处理器。
PXC 紧凑型系列控制器支持下列通讯方式：
（1)以太网TCP/IP
（2） RS-485
PXC 紧凑型系列有16 点位和24 点位两种类型,可选择对楼层级网络（FLN）设备的支持（需额外的许可）。特定型号能承受更大的温度范围，可用于室外对屋顶设备的控制。
PXC16
除了有楼宇和系统管理的基本功能外，PXC16 控制器提供16 个输入输出点，其中包括8 个可软件配置的通用输入输出点。这些点有：3 个通用输入(UI),5 个通用输入输出（UI/O），2 个数字量输出（DI），3 个模拟量输出（AO）和3 个数字量输出（DO）。
PXC24
除了有楼宇和系统管理的基本功能外，PXC24 控制器提供24 个输入输出点,其中包括16个可软件配置的通用的输入输出点。这些点有:3 个通用输入（UI)，9 个通用输出输出（UI/O），4个超级通用输入输出（X），3 个模拟量输出（AO)和5 个数字量输出（DO）。
3。3.2、特点
（1）多种类型控制器以满足不同的应用需求
（2）DIN 标准轨道安装和可插拔接线端子简化了安装和服务
（3） 通过验证的程序以满足设备控制应用
（4）先进的自适应控制，一种根据负载/季节变化自动补偿调节的闭环控制算法
（5）内置能源管理和直接数字控制程序完善设备管理
(6） 全面的报警管理、历史数据趋势收集、运行控制和监视功能
（7）与终端、打印机、寻呼机和工作站的信息传送控制
(8）使用西门子极富创意的TX-I/O™ 技术,通过功能极强的可配置I/O 增加了灵活性
（9） 16 点位和24 点位两种选择，有效地满足不同成本的应用需要
(10） RS-232 接口可连接笔记本进行现场操作
(11) 实时时钟的扩展备用电源
（12) 可选10Base—T/100Base—TX 工业以太网点对点通讯
（13）可选P1 无线楼层级网络
（14） 可选适用于屋顶安装的扩展温度范围
(15）当自控层网络（ALN）连接TCP/IP 时，可选支持最多32 个的楼层级网络设备(需额外的许可）
（16）当自控层网络（ALN)连接RS—485 时,可选支持虚拟APOGEE 以太网微型服务器（AEM)（需额外的许可）
3。3。3、选项
下列选项可满足不用的应用：
1、以太网或RS—485 自控层网络：
通过以太网或RS-485 网络来支持APOGEE P2 协议自控层网络.
2、楼层级网络支持
F 型号的PXC 紧凑型系列当自控层网络连接到TCP/IP 时，支持一条最大节点数为32 个设备的P1 RS-485 楼层级网络（需额外的许可）.
无线楼层级网络可用于替代传统的P1 楼层级网络，用线连接到无线通讯链路形成无线网状网络。使用无线楼层级网络需要额外的硬件。
3、虚拟APOGEE 以太网微型服务器支持
虚拟APOGEE 以太网微型服务器可连接RS-485 APOGEE 自控层网络或单独现场操作面板到P2 以太网，而无需附加硬件（需额外的许可）.当安装虚拟APOGEE 以太网微型服务器许可时,楼层级网络支持无效。
4、室外温度运行
R 型号的PXC 紧凑型系列支持更大温度范围运行，允许室外安装.
3。3.4、硬件
PXC 紧凑型系列由下列集成在一块电路板上的三个主要部分组成：
1、输入输出点
(1）控制器包括16 个或24 个输入输出点，这些点执行A/D 或D/A 转换、信号处理、点命令输出、与中央处理器通讯.接线端子可插拔，便于现场接线.
（2）通用和超级通用点利用西门子楼宇科技TX—I/O 技术，可配置成多种节点类型。
（3）通用输入和通用输入输出点,可以通过软件设定信号的类型，包括:
—— 0-10V 输入
——4-20mA 输入
——数字量输入
——脉冲累积输入
-- 1K（32oF)镍电阻温度传感器（L&G 镍 1K）
—- 1K（32oF)铂电阻温度传感器（375 或385alpha)
——10K 2 型负温度系数热敏电阻
-- 100K 2 型负温度系数热敏电阻
—- 0-10V 模拟量输出（仅通用输入输出点）
（4)超级通用点（仅PXC—24）可以通过软件设定信号的类型,包括：
——0—10V 输入
——4—20mA 输入
—— 数字量输入
—- 脉冲累积输入
——1K（32oF）镍电阻温度传感器（L＆G 镍 1K)
——1K（32oF）铂电阻温度传感器(375 或385alpha)
—-10K 2 型负温度系数热敏电阻
-—100K 2 型负温度系数热敏电阻
——0—10V 模拟量输出
——4-20mA 模拟量输出
——数字量输出(用于外部继电器）
（5） 数字输入点（仅PXC-16）为干结点
（6）数字输出点为100/200V 4 Amp C 型继电器;有LED 灯指示每个继电器的状态
（7）模拟量输出点为0—10V
2、电源
(1）24V 直流电源为输入输出点和传感器可靠供电.电源安装在PXC 内部，无需外接电源，安装及维护方便.
(2)电源同处理器协同工作,保证了I/O 所控设备的平稳功率升降，甚至在持续低电压的情况下。
3、控制器中央处理器
（1）PXC 紧凑型系列拥有一个基于微型处理器的多任务平台，用于程序执行、与I/O 点通讯、通过自控层网络与其他控制器和现场控制面板通讯.
（2）控制器提供一个RS232 的编程口和快速连接的电话线插口（RJ45），支持多种操作设备(例如本地操作接口或简单的CRT 终端）.控制器还提供调制解调器的接口用于拨号接入.
(3）如果需要更换电池,控制器上的LED 指示灯会提示“电量低"。
（4）固件版本程序（Firmware）包括操作系统，存储在非易失性的FlashROM 内存中。Flash ROM内存可方便地在现场进行升级。这样当有新的固件更新时,可很容易地进行升级。
（5)持续低电压保护和电源恢复电路保障控制器电路不受供电波动的影响。
（6）LED 灯实时显示整体运行状态、网络连接状态、低电池电量警告。
3.3.5、可编程控制，应用更灵活
PXC 紧凑型系列高性能控制器，拥有完全的灵活性。允许用户对每台控制器根据不同的应用编写相应程序。
PXC 紧凑型系列的控制程序可完美适应各种应用。经过验证PPCL 编程语言是一种基于文本的类似于BASIC 的编程语言,提供直接的数字控制和能源管理逻辑，使得对设备的控制更精确,优化能源使用。
3.3.6、全局信息访问
人机接口支持多种操作设备，如本地用户接口或简单的CRT 终端，和一个用于APOGEE 拨号接入的电话调制解调器.通过与接口端连接的设备可以获取控制器所有的信息。
3。3。7、多用户操作
多个操作员可同时地进入网络。多个操作员访问的功能确保当一个操作员通过本地存取信息时，报警会传送至报警打印机。当使用以太网ALN 时，多个操作员可通过同时的Telent 会话或本地操作员的端口访问控制器。
3。3.8、菜单式英语操作界面
PXC 紧凑型系列控制器现场面板有一简单明了但功能强大的英语菜单式的操作界面，该界面提供诸如以下一些功能：
（1) 监控点监视和显示
（2） 监控点命令
（3)多个监控点的历史趋势记录和显示
（4） 事件计划列表
(5）通过PPCL 语言的程序编辑和修改
（6）报警报表和应答
(7）动态信息的连续显示
3。3.9、内置直接数字控制程序
PXC 紧凑型控制器采用独立的直接数字控制（DDC），可提供正确地HVAC 控制及有关系统操作的全面综合信息。控制器从楼宇中的传感器接收信息、处理信息并直接控制设备。控制器具有以下功能：
(1）自适应控制，一种自动学习和调整的闭环控制算法.比传统的PID 算法更高效、适应性更强、响应速度更快、控制更稳定。尤其是在响应时间、保持稳态、减少误差和振荡、及驱动器的重新配置。
（2）闭环比例、积分和微分（PID）控制
(3）逻辑顺序控制
(4）报警监测及报告
(5）复位控制时间表
3.3。10、内置能源管理程序
以下应用程序已编制在PXC 紧凑型控制器中，输入简单参数后即可执行：
（1) 自动日光节约时间切换
（2)基于日历的计划列表
（3) 经济节能控制
（4)设备计划列表，优化和顺序列表
（6）事件计划列表
(7）假日计划列表
（8） 夜间低温设定控制
(9）尖锋需求限制（PDL）
（10） 启停时间最优控制(SSTO)
(11）循环温度补偿
（12） 临时强制计划表
3。3。12、模块介绍
TX—I / O是一系列在APOGEE S600 TM系统中集通讯和电源模块为一体的I / O点模块.TX—I / O产品包括8种I / O模块，标准化的TX-I / O电源，总线连接模块和总线接口模块.
TX-I / O模块为基于TX-I / O技术的APOGEE S600 TM系统提供了输入输出点.此外，该模块点数的分布较为合理，为多种信号组合提供了极大的灵活性及更好的人性化操作。
8种TX—I / O模块：
8点DI模块（TXM1。8D）
16点DI模块（TXM1.16D)
6点DO带继电器输出模块（TXM1。6R)
6点DO带继电器和手动超持功能模块（TXM1.6R—M）
8点通用模块(TXM1。8U）
8点带本地液晶显示（LOID）通用模块（TXM1.8U—ML）
8点超级通用模块（TXM1。8X）
8点带本地液晶显示（LOID)超级通用模块（TXM1。8X-ML）
特点:
TX-I / O总线同时传送电及通讯信号,最大可以扩展到50米。
热插拔的电子组件允许在没有除去末端导线或者扰乱总线的情况下拆开甚至替换带电器件.考虑到使用者可以自己定制标签，模块上的标签可移动.
对于模块上的LED指示灯为模块上的点提供了状态指示和动态信息。
全部TX-I / O模块都具有：导轨安装高密度布局（每点之间的物理距离很小）硬件采用地址码来做标注：
与末端组件和插入式I / O模块分离。
改进安装工作流程，允许现场布线在电子器件安装之前完成。
最佳诊断：连结的外部设备可以被测量而没有影响或者被I / O模块影响。
调试或维修时,可以迅速替换电子器件。
3.3。12.1、P1总线接口模块(TXB1.P1）
P1总线接口模块（P1 BIM）为TX—I / O模块提供P1 FLN 通讯和电源。它不包含对TX-I / O模块的应用或控制。
特点:
在P1 FLN或者MEC扩展总线上的通讯
支持80个TX—I / O点
支持10个I / O模块
24VAC输入
产生600 mA，24VDC为TX-I / O模块和外部设备提供电源
在到动力外部设备的一个4A的最大量的24Vac的转移
插入式的螺旋插座
如果发生超载或者短路情况,交流保险丝立即切断对外部设备的供电。
分别对以下操作做独立的LED显示：对于模块的操作,FLN 的通讯状态，TX-I / O总线上24VDC供电情况显示以及对24VAC的保险丝的监控。
3.3。12.2、TX—I / O总线连接模块（TXS1.EF4）
特点：
为TX—I / O模块和外部设备传递1.2A / 24 VDC的电量。
可以放在轨道的起始端或者排列在TX—I / O模块当中。
在导轨之间传递CS(Communication Supply：+24VDC 电源信号）以及CD（Communication Data 数据通讯信号）。
为额外的外围设备提供24VAC 的输入信号.
如果超载或者短路状况，切断对外围设备24 VAC的电源提供。内置AC保险丝可以被可替换。
AC保险丝状态显示（通过LED指示灯)，检测简单。
如果传感器是由外部供电的话， 有源输入输出（0～10V 和 4～20mA）必须放在不同的模块上.
技术规格说明：
电压要求：24 Vac + /— 20％ ＠ 50/60 赫兹
功耗
电源 20VA
P1 BIM 35VA
根据上述功耗,为如下项目的使用，电源产生1。2A / 24VDC（28.8 W），BIM提供0。6A / 24VDC（14。4 W）
TXM1.8D 1。1 W
TXM1.16D 1.4 W
TXM1。8U 1.5 W
TXM1。8U—ML 1。8 W
TXM1。8X 2.2 W
TXM1。8X—ML 2。3 W
TXM1。6R 1。7 W
TXM1。6R M 1.9 W
3。3.12。3、TX-I / O电源模块（TXS1.12F4）
特点：
TX—I / O电源供电：
为TX-I / O模块和外部设备提供1。2A / 24 VDC 的电源。
TX—I / O总线24VDC 供电LED 指示
4 个TX-I / O电源模块可以在与最多两个导轨上并行操作。
给TX-I / O模块和外部设备提供24VAC / 4A的电源.
可以放在轨道的起始端或者排列在TX-I / O 模块当中.
在导轨之间发送CS（Communication Supply：+24VDC 电源信号）以及CD（Communication Data数据通讯信号）。
为额外的外围设备提供24VAC 的输入信号。
如果超载或者短路状况,切断外围设备24 VAC 的电源提供。
AC保险丝状态显示（通过LED指示灯),检测简单。
3。3.12。4、数字输入模块(TXM1.8D和TXM1.16D)
TXM1。8D和TXM1.16D分别致力于对8和16个DI点的监控。它们通过常开（NO）或常闭点（NC）信号状态的监控，控制模块干触点的开闭状态。 TXM1。8D模块上的8个DI点与TXM1.16D模块上16个DI点中的8个点可以被用作10赫兹的脉冲计数器。每个输入点都有一个绿色的LED指示灯显示工作状态。
数字输出模块（TXM1。6R和TXM1.6R—M）
数字输出模块提供6个常开（NO）或常闭（NC），连续或脉冲的无源干触点信号。这些触点可容纳的最大电量为：4A / 250VAC。每个I / O点均有一个绿色LED状态指示灯。
TXM1.6R M 模块也装有手动操持开关。每个手动操持开关上都有一个橙色的LED 指示灯用来显示每个点的工作状态。
3。3。12。5、通用模块（TXM1。8U和TXM1。8U-ML）
TXM1.8U和TXM1。8U—ML是通用模块，允许8个点根据不同情况的需要分别可作为DI、AI或者AO。
特点：
所有的通用模块可以提供：
电源供应，例如：为阀门和驱动器那样的外部设备的提供交流电压。
每I / O 点均有一个绿色的LED指示灯，其亮度会
根据电压和电流的强若变化同步变化。
数字输入支持包括:
无源电压/ 干触点
25赫兹的脉冲计数器
模拟输入传感器支持包括：
1 k 镍- LANDIS & Gyr 曲线
1k 铂 - 375 和385 系数
10 k 和100 k 热敏电阻 - II 类型曲线
有源输入和输出支持包括：
模拟输入电压在 0~10 VDC 之间
模拟输出电压在 0～10 VDC 之间
注意:当所连接的传感器需从该模块提取电源时，有源的输入和输出被允许放在相同的模块上.当所连传感器需被外部供电时，有源输入和输出需被放在单独的模块上。
TXM1。8U-ML模块也具有本地液晶显示设置（LOID)。LCD显示每个IO 点的下列信息：
配置信号种类
过程值的有关显示
误操作，短路或者传感器断路的报警信息
橙色LED指示灯分别表示每点的工作状态.
3。3。12.6、超级通用模块（TXM1。8X 和TXM1。8X—ML）
TXM1.8X和TXM1。8X—ML超级通用模块具有所有通用模块的特征，并提供：
模拟输入电流4～20mA
模拟输出电流4~20mA（每个模块上最多4 个电流输出：第5~第8个点上)
每模块最大输出值为200mA，最多提供给传感器24 VDC 的电源电压。
注意：当所连接的传感器需从该模块提取电源时，有源的输入和输出被允许放在相同的模块上。当所连传感器需被外部供电时，有源输入和输出需被放在单独的模块上。
3。4、传感器、阀门和执行器
我们的传感器大都由瑞士研发、生产。众所周知,瑞士是世界钟表制造业的领先者，他们对于精密机械钟表制造工艺的要求是相当高的，我们的传感器也秉承了这一优秀传统，我们对于传感器元件的感应灵敏度、测量精度、极端环境中的稳定可靠性都相当重视。
而我们的阀门就大都由德国研发、生产。德意志民族的特点就是严谨、一丝不苟，而正是这样的特点造就了他们在工业、铸造业的辉煌。我们的阀门正是在这种大环境下铸就而成，无论是铜制座阀、灰铸铁座阀、球模铸铁座阀到不锈钢座阀，哪怕一丝一毫的铸造偏差，都将无一幸免的被销毁重铸。
3。4。1、温度传感器
金属电阻型温度传感器，根据使用的金属材料不同可分为100欧姆铂RTD传感器、1000欧姆铂RTD传感器、热敏电阻室内温度传感器、100000欧姆热敏电阻传感器等，无论何种传感器都经过厂商校对而且不需要额外对接线线缆进行数值补偿。
管道传感器：有一插入式探头，使温度能均匀地颁在整个表面，并可自由拆卸,测试范围为－40～116℃.测量精度：±0.3℃ .
浸入式温度传感器：有一个完整的浸入罩，测试范围为－40~116℃.测量误差±0。3℃。
3。4。2、压力/压差传感器
用于检测液体和气体介质的系统压力。
压阻测量系统
DC 0 ..。10 V 输出信号
测量不受温度变化影响
高温下的稳定性高
无机械老化和漏电
卓越的EMC 特性
精度：±2％MR(包括回滯）。
3。4。3、阀门和执行机构
阀门是整个控制系统中最重要的部件，也是最容易被忽视的部分。SIEMENS的阀门采用线性控制精度高且无小流量调节死区的二通座阀和蝶阀，阀径从15mm到600mm,流量系数从0.25m3/h到14,500m3/h，泄漏率0~0.02% ，完全可以满足各种楼宇控制的需求。
执行机构是阀门的动力源，从某种意义上讲控制系统调节精度完全取决于执行机构的特性。SIEMENS生产的液压—电动调节阀和电磁式调节阀均获得世界专利，具有运行稳定可靠、调节精度高、自复位、免维护等特点。液压—电动式执行机构避免了传统的齿轮变速驱动结构所带来的行程回差和由于齿轮磨损造成的调节误差,因此液压执行机构运行稳定、调节精度高、线性度好，长期运行的重复性高(采用连续模拟量调节,非三位或浮点方式）.此外,该类执行机构可具有弹簧返回装置，在停机时能自动关闭阀门，使其在电网故障情况下有自动防止故障扩散的能力。执行器还有具有手动操作配件，可进行手动操作。风阀执行机构采用无刷电机，具有足够大的扭矩及低噪音.
四、设计方案
我们结合本建筑的实际功能和档次,在本工程的楼宇自动化管理系统的设计和应用中，主要突出以下重点：
A、采用先进的技术和产品，为大楼提供一个高效、节能、可靠的智能控制系统，对大楼的楼宇机电设备予以控制，实现绿色、智能的建设目标,充分展现现代化大楼在智能化管理上的特点.
未来的世界是网络的世界，本项目这样的现代化建筑，需要采用符合时代发展的楼宇自控系统，西门子公司的以太网结构楼宇控制系统正是顺应这一要求而推出，具有技术的前瞻性，并在同行业中遥遥领先。
B、我们所采用的系统是一个具有国际先进水平的一流产品，同时也具有良好的性价比。其先进性体现在硬件产品成熟、优质，在国际上有过较长时间的应用历史背景，另外在通讯协议上应能够具有良好开放性和通用性,并已成为发展主流的先进通讯协议，以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制,方便的对原有系统进行升级和扩容。在软件上应具有良好的人机界面，便于日后管理人员的维护和管理。
C、针对本项目机电设备分布特点，配置DDC控制器要保证系统配置的余量和系统扩充能力。我们所有的现场DDC控制器物理控制点均预留了符合标书要求的余量。在通讯协议上我们采用了国际流行的标准开放性通讯协议，以保证系统的开放性。
D、合理的配置DDC控制器,DDC的分配上要考虑日后施工和管理的便利，便于维护和安装。
4。1、集散分布方式结构
4.1.1、网络管理域
采用高速以太网组成建筑物的信息主干网,符合TCP/IP协议。
利用OPC技术支持多种开放式协议(包括BACnet、ARCnet、LONTALK），兼容多种标准接口软件（包括ODBC、DDE等）
可即时访问多个INSIGH个人计算机图形工作站，对 Apogee 系统实行监测和控制，也可从 Apogee 系统上获取报警信息和事件记录，并为系统提供10M波特率的通讯速度。
4.1.2、网络数据域
采用模块式智能型控制器PXC MODULAR,可完全独立于中央站工作，作为网络的节点，实现相互间的双向通讯和数据交换。当系统通讯发生故障时，各个DDC仍然能独自完成正常的监控功能。
4.2、系统配置
4.2.1、中央工作站
控制机房安装有中央工作站。中央工作站由PC主机、彩色屏幕液晶显示器及打印机组成，可直接与以太网相连。APOGEE Insight工作站软件借助于Windows NT/2000/XP多任务环境作为是本系统的管理与调度中心,实现对全系统的集中监督管理及运行方案指导、以及对整个楼宇的被控设备进行监测、调度、管理，实现设备的远动控制。
4.2。2、软件功能
1、数据采集与处理
2、中央管理工作站采集各现场控制器（DDC）上送来的各项数据,运行参数及运行状态，实时刷新数据库，供进一步处理及查询分析。
3、系统运行状态与历史状态显示
4、以图形方式显示当前或历史上某一时刻的运行参数，实时显示各测点的参数及各设备的运行状态.
5、运行记录报表与参数曲线打印
6、以表格形式打印各测量参数及设备运行状态.
7、故障诊断和报警
8、中央管理单元根据实时接收到的各个现地控制单元的参数状态信息，经分析整理后将故障信息及时在屏幕上进行显示。
APOGEE系统软件,它具有以下特点：
大容量:
一台中央工作站可以控制的点数达到1,000,000点
多任务性：
由于采用了Windows NT/2000/XP操作平台，其强大的多任务功能，通过全动态窗口，操作员可以同时监视多个视窗，从而可提高操作员和系统的效率，是一个真正的多任务系统.

Drag and Drop浏览功能
充分采用Windows NT/2000/XP Drag and Drop的新功能，即在计算机上可以拖动动态点到应用程序，自动生成趋势图，点的操作历史等数据或图形.
结构化的命名方式
长度达30个字节的结构化命名方式可以由用户灵活的使用，使点的名字更能为用户识别，另外有16个字节可以对点进行描述.
多点动态趋势图
可同时输出或者监测10个点的动态变化趋势.
保密性
多级密码限制对数据库和其它机密信息的存取,采用多级密码控制，以满足众多指定用户的需要,可根据工作需要,任意定义用户的操作权限，控制范围。
报警与信息提示功能，产生报警信号时，可直接切换至动态图或者查询信息提示。
动态的系统监控体系和系统构架图，可以直观的检测和设置整个系统的通讯，便于诊断系统故障，方便系统数据的上载和下载。
易于管理
可以针对不同操作者的权限和工作性质，精确指定不同操作者的的不同权限内容.
系统能完全向上兼容，无需特殊设备和工艺就能完成系统升级及容量扩充。
可预设长达一年的时间表，用于设备定时控制和报表输出。
动态图形
Insight采用了新的动态的图形功能。该功能将模拟量或数字量信息点与动态的GIF影像文件连接并显示其状态，当这点的值发生变化时，动态图形被当作对象存储并且通过对象选择器进行选取。尽管能创建自己的动态图形并将其输入至图形应用中，Insight还是一套标准的被普遍应用的对象可利用,您可以通过插入菜单或者一个新的工具栏按钮来进入这项功能。
自动备份 (Automatic backup）
Insight自动备份是WINDOWS界面和独立运行的软件,可在任何Insight服务器或终端上运行。Insight备份功能提供以下的能力：
备份APOGEE Insight数据库
从自动备份软件所创建的备份数据中恢复APOGEE Insight数据
配置和安排重复使用的数据
清除不必要的备份以清空磁盘空间
系统通讯网络
利用大楼的综合布线系统，可大大节省系统单独布线的费用和人工。使现场DDC控制器与管理站的通讯速率达到10/100M bps。
4。2.3、软件基本配置如下
运行于Windows NT/2000/XP平台，灵活的动态图形操作界面，软功能键、下拉式菜单，可用鼠标完成大部分功能：
1、面向对象的数据库Objectivity
2、跨平台数据库数据交换(ODBC)
3、接口与服务器（DDE)
4、数据采集与管理应用软件
5、运行参数与状态显示应用软件
6、运行记录报表的打印应用软件
7、中央调度及智能远动控制应用软件
8、故障诊断及报警应用软件
9、图形包Micrografx Designer
10、面向Micro Excel的趋势数据界面
11、可制定的权限
12、每个工作站可有200个操作员
13、运行画面若干张
14、现地控制单元编程软件
4。2。4、工作站硬件基本配置
1、PENTIUM IV 中央处理器
2、120G Byte硬盘（7200 rpm）
3、CD / RW刻录机：刻读写速度16X10X40（缓存2MB)
4、内存:1G
5、局域网卡：10/100Base T（IEEE 802。3）
6、彩色显示器(LCD）：1024 x 768像素解像度，17”显示屏尺寸（低幅射、防静电）
7、1台打印机基本配置：
打印方式：高速24针式
供纸方式：自动供纸、手动供纸
打印宽度：A3图幅
4.3、BA系统控制内容
4.3.1、冷源系统
该冷源控制系
