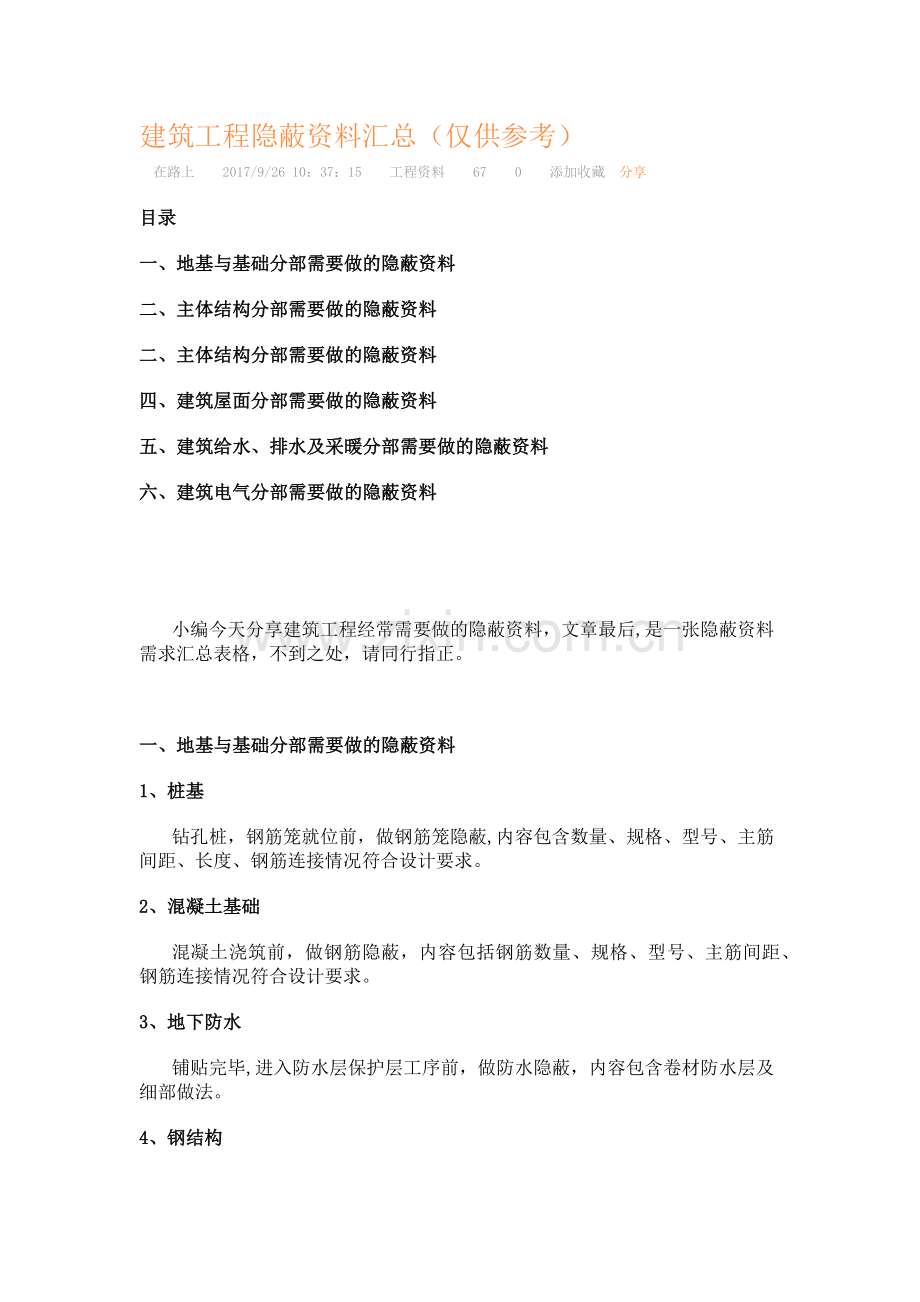

建筑工程隐蔽资料汇总（仅供参考）在路上 2017/9/26 10：37：15 工程资料 67 0 添加收藏分享目录一、地基与基础分部需要做的隐蔽资料二、主体结构分部需要做的隐蔽资料二、主体结构分部需要做的隐蔽资料四、建筑屋面分部需要做的隐蔽资料五、建筑给水、排水及采暖分部需要做的隐蔽资料六、建筑电气分部需要做的隐蔽资料小编今天分享建筑工程经常需要做的隐蔽资料，文章最后,是一张隐蔽资料需求汇总表格，不到之处，请同行指正。一、地基与基础分部需要做的隐蔽资料 1、桩基钻孔桩，钢筋笼就位前，做钢筋笼隐蔽,内容包含数量、规格、型号、主筋间距、长度、钢筋连接情况符合设计要求。 2、混凝土基础混凝土浇筑前，做钢筋隐蔽，内容包括钢筋数量、规格、型号、主筋间距、钢筋连接情况符合设计要求。 3、地下防水铺贴完毕,进入防水层保护层工序前，做防水隐蔽，内容包含卷材防水层及细部做法。 4、钢结构施焊完毕，做钢结构隐蔽,内容包含焊接工艺、焊缝、外观质量; 防腐结束,做防腐隐蔽，隐蔽内容包含防腐使用材料、遍数、厚度符合设计要求。 5、土方回填土方回填前，做混凝土隐蔽,内容包含混凝土标号，基底清理、标高情况。二、主体结构分部需要做的隐蔽资料 1、混凝土结构砼浇灌前,做钢筋隐蔽，隐蔽内容包括钢筋数量、型号、规格、连接情况应符合设计要求. 2、砌体结构植筋完成后,做植筋隐蔽，隐蔽内容包括钢筋型号、试验情况、扩孔清洁情况。 3、钢结构施焊完毕，做钢结构隐蔽,内容包含焊接工艺、焊缝、外观质量；防腐结束,做防腐隐蔽，隐蔽内容包含防腐使用材料、遍数、厚度符合设计要求。三、建筑装饰装修分部需要做的隐蔽资料 1、抹灰加强措施布设完毕，隐蔽工序前，做抹灰网格布隐蔽,隐蔽内容包括加强措施布设及与基体搭接宽度. 2、门窗塑钢窗安装完毕，边框封闭前,做门窗隐蔽，隐蔽内容包括安装位置、连接方式、填嵌密封处理应符合设计要求，以及固定片或膨胀螺栓数量、位置。 3、吊顶明龙骨吊顶，龙骨安装完毕，吊顶板安装前，做吊顶隐蔽，隐蔽内容包括安装间距、连接方式应符合设计要求，安装必须牢固,以及金属吊杆、龙骨表面应防腐，木质应防腐、防火处理；吊顶内填充吸声材料品种和铺设厚度应符合设计要求，有防散落措施;吊杆、龙骨的接缝符合规范要求. 4、饰面砖粘贴施工完面砖粘贴工序前,做饰面砖隐蔽,隐蔽内容包括找平、防水、粘贴和勾缝材料及施工方法符合设计及相应产品标准和技术标准。 5、地面基土垫层，该层施工完毕,下层施工前,做基层隐蔽,隐蔽内容包括压实系数应符合设计要求,填料及表面允许偏差应符合规范要求砂垫层和砂石垫层,该层施工完毕,下层施工前，做砂垫层隐蔽，隐蔽内容包括砂、砂石不得含有机杂质，垫层干密度(或贯入度)应符合设计要求,表面不应有砂窝、石堆等缺陷,表面允许偏差及厚度应符合规范要求。四、建筑屋面分部需要做的隐蔽资料 1、卷材防水屋面卷材铺贴点补施工完毕，下层施工前，做屋面隐蔽，隐蔽内容包括防水层的基层，搭接宽度及附加层与刚性保护层的隔离层以及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造必须符合设计要求。 2、刚性防水屋面砼浇注完毕，做屋面隐蔽，隐蔽内容包括防水层的钢筋、厚度、坡度以及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造必须符合设计要求. 五、建筑给水、排水及采暖分部需要做的隐蔽资料 1、室内给水管道生活给水、消防给水管道,安装完毕后，做管道隐蔽，隐蔽内容包括暗埋管道纵、横、立座标及尺寸偏差,管道防腐及支、吊架、管道各种试验,管道试验有冲洗、通水、耐压试验。 2、室内排水管道污水、雨水管道，安装完毕后,做管道隐蔽,隐蔽内容包括暗埋管道纵、横、立座标及尺寸偏差，管道防腐及支、吊架、管道各种试验,管道试验有蓄水、通球试验。六、建筑电气分部需要做的隐蔽资料 1、电线导管安装配管安装完毕后，做电线导管隐蔽，隐蔽内容包括暗埋管线规格尺寸，管弯曲半径及连接情况. 2、防雷接地室外接地装置，做接地装置隐蔽，隐蔽内容包括暗埋接地材料规格型号，干线、模块埋设垂直度、水平位置、埋设深度、间距、搭接长度。避雷引下线,做引下线隐蔽，隐蔽内容包括引下线设置位置、方法、数量。隐蔽资料需求汇总表序号分部分项或子分部隐蔽项目隐蔽内容一地基与基础 1、桩基钢筋笼隐蔽数量、规格、型号、主筋间距、长度、钢筋连接情况符合设计要求. 2、混凝土基础钢筋隐蔽钢筋数量、规格、型号、主筋间距、钢筋连接情况符合设计要求。 3、地下防水防水隐蔽卷材防水层及细部做法 4、钢结构钢结构隐蔽焊接工艺、焊缝、外观质量防腐隐蔽防腐使用材料、遍数、厚度符合设计要求 5、土方回填砼隐蔽混凝土标号,基底清理、标高情况二主体结构 1、混凝土结构钢筋隐蔽钢筋数量、型号、规格、连接情况应符合设计要求. 2、砌体结构植筋隐蔽钢筋型号、试验情况、扩孔清洁情况。 3、钢结构钢结构隐蔽焊接工艺、焊缝、外观质量防腐隐蔽防腐使用材料、遍数、厚度符合设计要求三建筑装饰装修 1、抹灰抹灰隐蔽加强措施布设及与基体搭接宽度 2、门窗门窗隐蔽安装位置、连接方式、填嵌密封处理应符合设计要求,以及固定片或膨胀螺栓数量、位置. 3、吊顶吊顶隐蔽安装间距、连接方式应符合设计要求,安装必须牢固，以及金属吊杆、龙骨表面应防腐,木质应防腐、防火处理；吊顶内填充吸声材料品种和铺设厚度应符合设计要求，有防散落措施；吊杆、龙骨的接缝符合规范要求。 4、饰面砖粘贴饰面砖隐蔽找平、防水、粘贴和勾缝材料及施工方法符合设计及相应产品标准和技术标准。 5、地面基层隐蔽找平、防水、粘贴和勾缝材料及施工方法符合设计及相应产品标准和技术标准。砂垫层隐蔽砂、砂石不得含有机杂质,垫层干密度（或贯入度）应符合设计要求,表面不应有砂窝、石堆等缺陷，表面允许偏差及厚度应符合规范要求。四建筑屋面 1、卷材防水屋面屋面隐蔽防水层的基层，搭接宽度及附加层与刚性保护层的隔离层以及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造必须符合设计要求. 2、刚性防水屋面屋面隐蔽防水层的钢筋、厚度、坡度以及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造必须符合设计要求。五建筑给水、排水及采暖分部 1、室内给水管道管道隐蔽暗埋管道纵、横、立座标及尺寸偏差,管道防腐及支、吊架、管道各种试验，管道试验有冲洗、通水、耐压试验。 2、室内排水管道管道隐蔽暗埋管道纵、横、立座标及尺寸偏差，管道防腐及支、吊架、管道各种试验，管道试验有蓄水、通球试验。六建筑电气 1、电线导管安装导管隐蔽暗埋管线规格尺寸，管弯曲半径及连接情况. 2、防雷接地接地装置隐蔽暗埋接地材料规格型号,干线、模块埋设垂直度、水平位置、埋设深度、间距、搭接长度. 避雷引下线引下线设置位置、方法、数量 2
