中空注浆锚杆施工安全技术措施-壁后注浆.docx

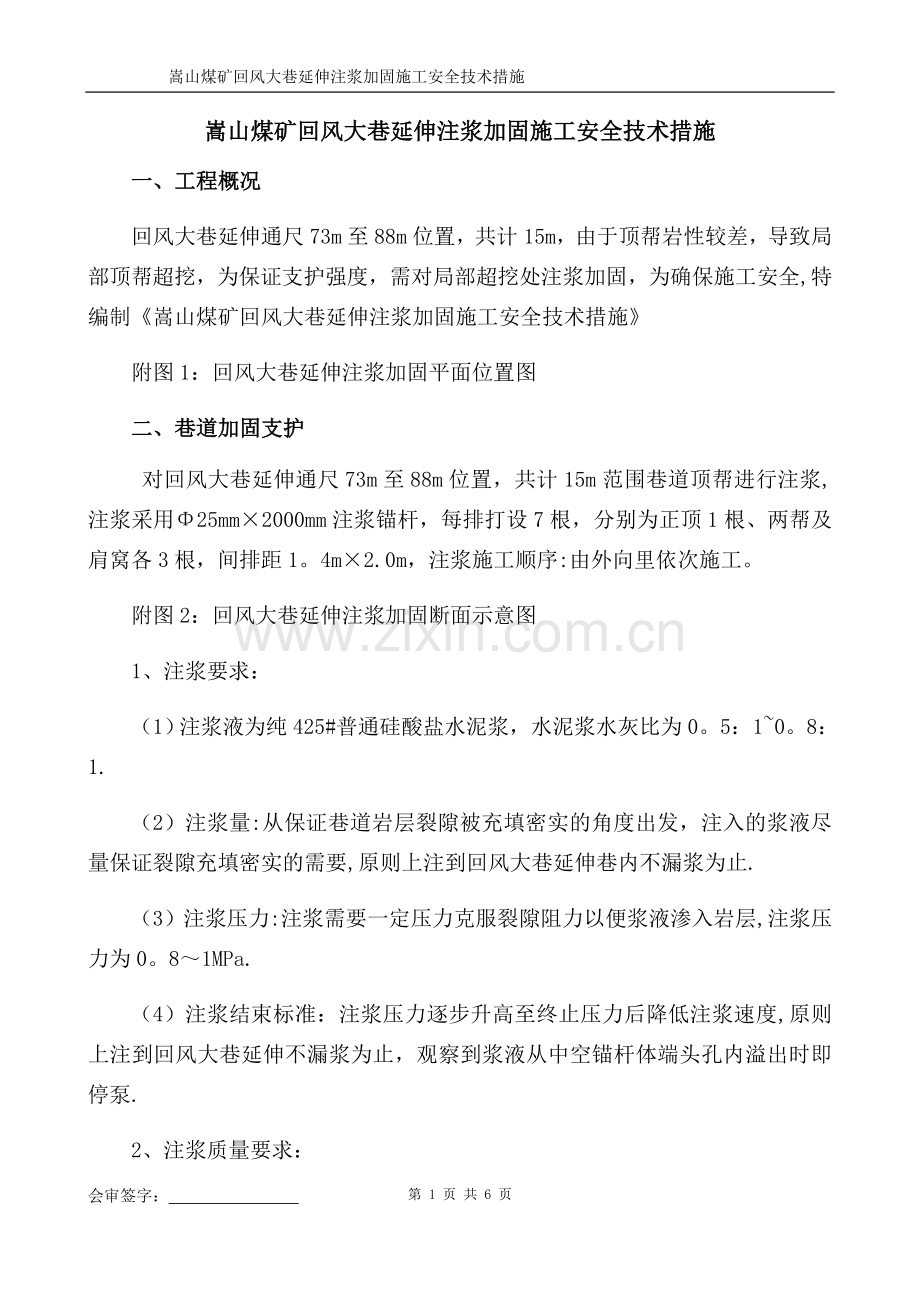

嵩山煤矿回风大巷延伸注浆加固施工安全技术措施嵩山煤矿回风大巷延伸注浆加固施工安全技术措施一、 工程概况回风大巷延伸通尺73m至88m位置，共计15m，由于顶帮岩性较差，导致局部顶帮超挖，为保证支护强度，需对局部超挖处注浆加固，为确保施工安全,特编制嵩山煤矿回风大巷延伸注浆加固施工安全技术措施附图1：回风大巷延伸注浆加固平面位置图二、 巷道加固支护对回风大巷延伸通尺73m至88m位置，共计15m范围巷道顶帮进行注浆,注浆采用25mm2000mm注浆锚杆，每排打设7根，分别为正顶1根、两帮及肩窝各3根，间排距1。4m2.0m，注浆施工顺序:由外向里依次施工。附图2：回风大巷延伸注浆加固断面示意图1、 注浆要求：（1） 注浆液为纯425#普通硅酸盐水泥浆，水泥浆水灰比为0。5：10。8：1.（2） 注浆量:从保证巷道岩层裂隙被充填密实的角度出发，注入的浆液尽量保证裂隙充填密实的需要,原则上注到回风大巷延伸巷内不漏浆为止.（3） 注浆压力:注浆需要一定压力克服裂隙阻力以便浆液渗入岩层,注浆压力为0。81MPa.（4） 注浆结束标准：注浆压力逐步升高至终止压力后降低注浆速度,原则上注到回风大巷延伸不漏浆为止，观察到浆液从中空锚杆体端头孔内溢出时即停泵.2、 注浆质量要求：（1） 严格按设计参数施工,达到设计深度和设计终压。（2） 注浆前先压入清水510min,冲洗裂隙通道,提高注浆效果.（3） 注浆采用低高低档位，防止高档位注浆突然上压影响注浆效果。（4） 相邻两排注浆孔不能同时注孔，可以间隔一排施工，用以作为对注浆孔扩散半径的观察孔。（5） 注浆时密切注意观察巷道有无跑浆、顶板下沉等现象，发现异常,立即停止注浆,并向生产科汇报。3、 注浆工作由开一队打眼、探防队注浆.三、 施工工艺（一） 注浆锚杆安装及注浆工艺1、 打眼（1） 打眼前，首先要按照施工方向由外向里的顺序进行敲帮问顶,及时用长柄工具找掉活矸危岩,确认安全后方可进行作业。（2） 顶部、肩窝注浆锚杆孔采用锚杆机打眼，打眼时工作人员必须站在支护可靠地点进行作业，注浆锚杆孔位要准确，验收员要根据设计要求确定眼位，打眼时应在钻杆上做好标记，保证注浆锚杆外露长度为6070mm，打眼时应按施工方向由外向里的顺序依次进行。2、 安装注浆锚杆（1） 检查注浆锚杆的出浆孔是否有异物堵塞，若有堵塞及时清理干净.（2） 用压风冲洗钻孔,吹出孔内岩粉、煤粉。（3） 向钻孔内插入注浆锚杆。（4） 采用封孔胶或破布对注浆锚杆与打设的注浆眼孔口部进行封孔,防止注浆过程中浆液外流.3、 注浆（1） 将注浆软管与注浆连接头相连接牢固。（2） 注浆液为纯425普通硅酸盐水泥浆，严禁使用水泥砂浆，水泥浆水灰比为0.5：10。8：1。（3） 注浆量:从保证巷道岩层裂隙被充填密实的角度出发,注入的浆液尽量保证裂隙充填密实的需要，原则上注到回风大巷延伸巷内不漏浆为止.（4） 注浆压力:注浆需要一定压力克服裂隙阻力以便浆液渗入岩层,注浆压力为0。81MPa。（5） 注浆结束标准:注浆压力逐步升高至终止压力后降低注浆速度，原则上注到回风大巷延伸不漏浆为止，观察到浆液从中空锚杆体端头孔内溢出时即停泵.4、 收尾工作每根注浆锚杆注浆量详细记录建立台账，注浆完毕后上报生产科备案。四、 通风方式施工时采用局部通风机供风.五、 安全注意事项（一） 进入作业地点首先要排查工作地点的不安全因素，加强顶板管理，坚持敲帮问顶,及时处理顶、帮煤矸，确保安全后方可进行施工。（二） 施工期间严格执行现场交接班制度和验收制度.（三） 本班发现的不安全隐患必须当班进行处理,若处理不完，交接班时要现场交代清楚，当接班后先处理隐患,处理好后方可施工.（四） 锚杆钻机操作规程1、 工作前的准备：（1） 检查井下风、水是否具备打眼的条件。（2） 检查锚杆机是否完好、灵敏可靠，钻孔前，先空运转，检查马达旋转、气腿升降、气水路启闭，全部正常后方能正式投入作业。（3） 每次接进气、进水前，锚杆机气阀、水阀必须均处于关闭位置。（4） 检查工作地点的支架、顶板等是否安全和完整，如发现异状，立即汇报并及时处理。（5） 工作人员的衣服、扣子、毛巾等必须扎好，严禁戴手套操作。2、 钻孔作业：（1） 锚杆钻机固定支架要固定稳固。（2） 使用锚杆钻机钻眼时，必须有两人或两人以上操作;操作者应站在机子摇臂端的外侧.（3） 不允许使用弯曲不直的钻杆。（4） 开眼位时,钻杆机转速不可过快，气腿推力要调小一些，当钻进孔30mm左右时,方可逐步加快转速，加大推力，进入正常钻孔作业.（5） 钻孔时必须使用喷水，严禁干打眼.（6） 钻孔时，禁止用手直接拖钻杆打眼或用戴手套的手去试握钻杆。（7） 钻孔时，应匀速加大气腿进气量，避免因推力不均而造成的钻孔速度慢、卡钻、断钎、顶弯钻杆、崩裂刀刃等事故。（8） 钻机回落时,手不要扶在气腿上，防止伤手.（9） 钻机加载和卸载时，要注意站位,合理把握手把，严禁突然加载和卸载.（10） 钻孔到位后，先关闭气腿进气，减慢转速，气腿控制阀处于排气状态,使钻机靠自重及人工辅助平衡地带着钻杆撤出作业孔,最后关闭水阀。（11） 作业完毕后，将钻机斜靠、牢固地置于安全位置，禁止钻机平放于地面。（五） 注浆施工安全注意事项1、 跟班队长或当班班长将注浆工作明确到人，各工种要密切配合注浆工作,使注浆工作顺利实施.2、 注浆施工时，施工人员必须佩带好防尘口罩等防护用品。3、 注浆过程中，必须有人负责观察巷帮是否有跑浆、隆起现象，出现异常,立即停止作业,将水泥浆调浓、黄泥封堵裂隙。4、 注浆时,水泥浆浓度要配置合理，及时清理浆液中的杂物。5、 注浆过程中，严禁随意调整注浆泵压力，以防帮部鼓起或注浆管路弹开伤人.6、 注浆管路各个连接部分必须拧紧，固定牢固,以防破裂、松动脱落,发生伤人事故.7、 注浆过程中严禁人员站在注浆管前方和注浆管下方，严禁闲杂人员靠近或逗留，防止注浆管伤人。六、 避灾注意事项（一） 回风大巷延伸避火灾、瓦斯、煤尘爆炸路线（遵循“迎着新鲜风流走或尽快进入新鲜风流的原则）:施工地点回风大巷5#回皮联巷皮带大巷采区避难硐室轨道大巷副井底地面(应急情况下进入采区避难硐室)。（二） 回风大巷延伸避水灾路线(遵循“水往低处流，人往高处走”的原则）：施工地点回风大巷采区轨道下山上部车场轨道大巷副井底地面。（三） 无论发生水灾、火灾或其它灾害等，必须由跟班队长或班长负责，按撤退路线将人员引撤到安全地点，点清人数,并向调度室和值班室汇报后待命.附图3：回风大巷延伸避灾路线图其他未尽事宜严格按照煤矿安全规程、回风大巷延伸掘进作业规程、煤矿工人安全技术操作规程指南及有关法律法规执行。第 6 页 共 6 页会审签字：
