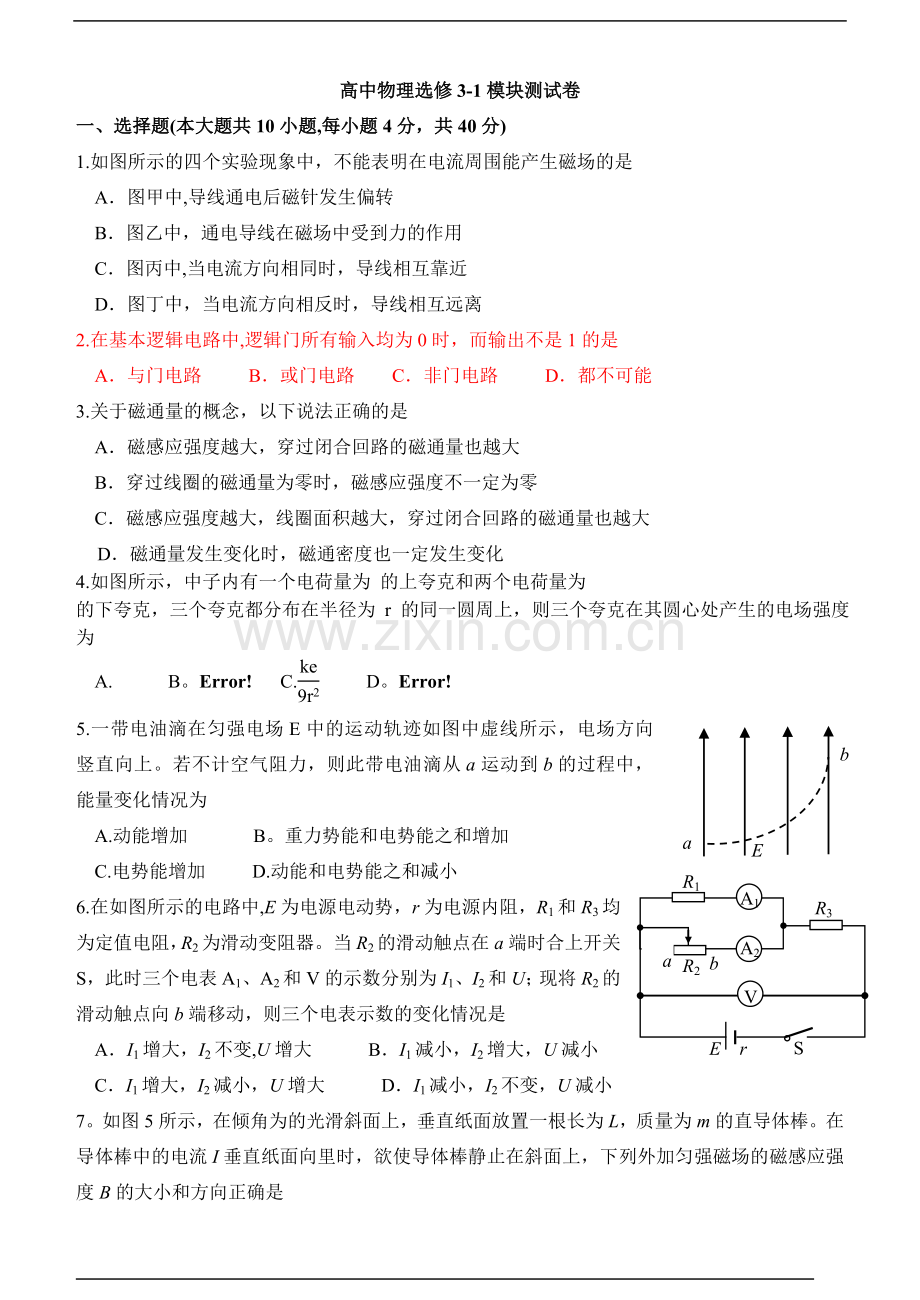

高中物理选修3-1模块测试卷
一、选择题(本大题共10小题,每小题4分，共40分)
1.如图所示的四个实验现象中，不能表明在电流周围能产生磁场的是
A．图甲中,导线通电后磁针发生偏转
B．图乙中，通电导线在磁场中受到力的作用
C．图丙中,当电流方向相同时，导线相互靠近
D．图丁中，当电流方向相反时，导线相互远离
2.在基本逻辑电路中,逻辑门所有输入均为0时，而输出不是1的是
A．与门电路 B．或门电路 C．非门电路 D．都不可能
3.关于磁通量的概念，以下说法正确的是
A．磁感应强度越大，穿过闭合回路的磁通量也越大
B．穿过线圈的磁通量为零时，磁感应强度不一定为零
C．磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大
D．磁通量发生变化时，磁通密度也一定发生变化
4.如图所示，中子内有一个电荷量为 的上夸克和两个电荷量为
的下夸克，三个夸克都分布在半径为 r 的同一圆周上，则三个夸克在其圆心处产生的电场强度为
b
a

E
A. B。 C. D。
5.一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向上。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为
A.动能增加 B。重力势能和电势能之和增加
A1
A2
V
S
R1
R2
R3
a
b
E r
C.电势能增加 D.动能和电势能之和减小
6.在如图所示的电路中,E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U；现将R2的滑动触点向b端移动，则三个电表示数的变化情况是
A．I1增大，I2不变,U增大 B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大 D．I1减小，I2不变，U减小
7。如图5所示，在倾角为的光滑斜面上，垂直纸面放置一根长为L，质量为m的直导体棒。在导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，下列外加匀强磁场的磁感应强度B的大小和方向正确是

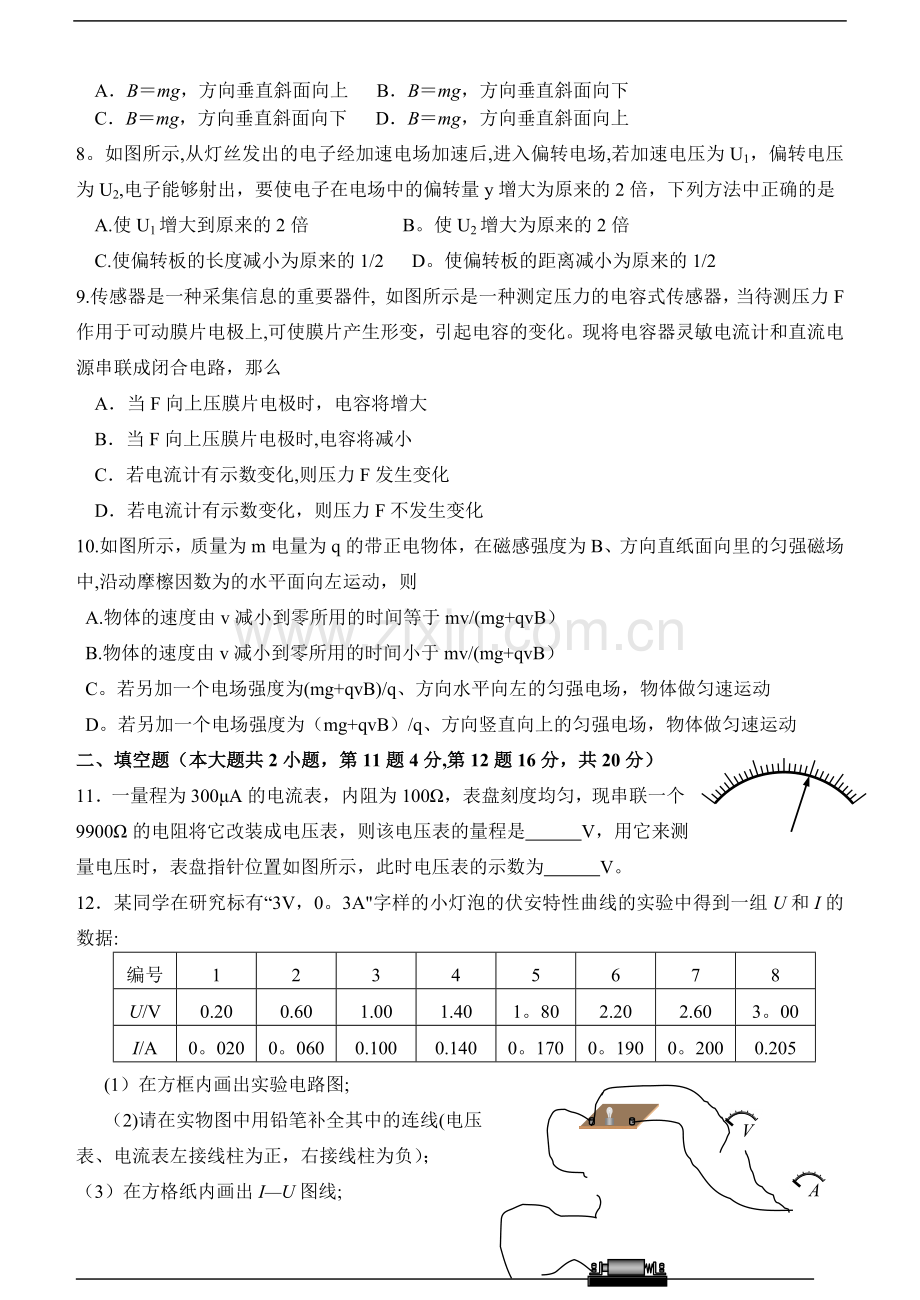

A．B＝mg，方向垂直斜面向上 B．B＝mg，方向垂直斜面向下
C．B＝mg，方向垂直斜面向下 D．B＝mg，方向垂直斜面向上
8。如图所示,从灯丝发出的电子经加速电场加速后,进入偏转电场,若加速电压为U1，偏转电压为U2,电子能够射出，要使电子在电场中的偏转量y增大为原来的2倍，下列方法中正确的是
A.使U1增大到原来的2倍 B。使U2增大为原来的2倍
C.使偏转板的长度减小为原来的1/2 D。使偏转板的距离减小为原来的1/2
9.传感器是一种采集信息的重要器件, 如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上,可使膜片产生形变，引起电容的变化。现将电容器灵敏电流计和直流电源串联成闭合电路，那么
A．当F向上压膜片电极时，电容将增大
B．当F向上压膜片电极时,电容将减小
C．若电流计有示数变化,则压力F发生变化
D．若电流计有示数变化，则压力F不发生变化
10.如图所示，质量为m电量为q的带正电物体，在磁感强度为B、方向直纸面向里的匀强磁场中,沿动摩檫因数为的水平面向左运动，则
A.物体的速度由v减小到零所用的时间等于mv/(mg+qvB）
B.物体的速度由v减小到零所用的时间小于mv/(mg+qvB）
C。若另加一个电场强度为(mg+qvB)/q、方向水平向左的匀强电场，物体做匀速运动
D。若另加一个电场强度为（mg+qvB）/q、方向竖直向上的匀强电场，物体做匀速运动
二、填空题（本大题共2小题，第11题4分,第12题16分，共20分）
11．一量程为300μA的电流表，内阻为100Ω，表盘刻度均匀，现串联一个9900Ω的电阻将它改装成电压表，则该电压表的量程是 V，用它来测量电压时，表盘指针位置如图所示，此时电压表的示数为 V。
12．某同学在研究标有“3V，0。3A"字样的小灯泡的伏安特性曲线的实验中得到一组U和I的数据:
编号
1
2
3
4
5
6
7
8
U/V
0.20
0.60
1.00
1.40
1。80
2.20
2.60
3。00
I/A
0。020
0。060
0.100
0.140
0。170
0。190
0。200
0.205
(1）在方框内画出实验电路图;
V
A
（2)请在实物图中用铅笔补全其中的连线(电压表、电流表左接线柱为正，右接线柱为负）；

（3）在方格纸内画出I—U图线;

（4）根据I—U图线分析可以看出，当通过小灯泡的电流逐渐增大时，灯丝电阻的变化情况是 ；小灯泡工作电压为3V时，测得实际电功率为________________W。
三、计算题（本大题共4小题，每小题10分，共40分)
A
B

13。如图所示的曲线表示某一电场的电场线（未表明方向）,把一带电荷量为2×10-8C的正点电荷从A点移至B点时，电场力做了6×10-4J的功，且在B点受到电场力为4×10-6N，试求：
（1）在图中标出每根电场线的方向并求出B的场强;
(2）该电荷在A、B两点中哪一点时的电势能大，
从A点移至B点电势能改变了多少；
（3）A、B两点的电势差是多少？

G
P
v
C
14．如图所示，将一个电动势E =3V，内阻不计的电源与电阻为30Ω，长度为30cm,粗细均匀的电阻丝AB相连。分压电路上的电容器电容为50μF。当滑动触点P以10cm/s的速度匀速向右滑动时,电流计G的读数为多少？通过电流计G的电流方向是向左,还是向右？
15．如图所示,磁流体发电机的极板相距,极板间有垂直于纸面向里的匀强磁场,.外电路中可变负载电阻用导线与极板相连.电离气体以速率沿极板射入,极板间电离气体等效内阻，试求此发电机的电动势及最大输出功率。
16．如图所示，轴上方有匀强磁场，磁感应强度为，方向如图所示，下方有匀强电场，场强为；今有电量为，质量为的粒子位于轴点，坐标为,不计粒子所受重力；在轴上有一点。若使上述粒子在轴上的点由静止开始释放在电磁场中往返运动，刚好能通过点。设，求：
(1）粒子的电性;通过点时的速率。
（2）释放时离点的距离须满足什么条件?
高中物理选修3—1模块测试卷参考答案
一、选择题（共40分）
题号
1
2
3
4
5
6
7
8
9
10
答案
B
AB
B
A
AD
B
A
BD
AC
CD
二、填空题（共20分）
11．3 （2分) 2(2分）

12．（1）（2）实验电路如图（6分）
（3）在方格纸内画出I—U图线（4分）
（4)先不变后增大；（3分）
V
A
0。615或0.62（3分）
三、计算题（共40分）
13.(1）向右，由E=Ｆ／ｑ,知Ｅ＝2×102N/C （3分）
（2）电荷在A处电势能大；WAB=6×10—4J 由WAB=—△E，知△Ep=-6×10-4J
(3) 由UAB= WAB/q知，UAB=3×10—4V (3分）
14．电容器左板接电阻丝的高电势点，所以电容器左板带正电.电容器两板间的电压减少了
U=Evt/L；极板电量减少了Q =CU；所以电流表中的电流方向是自右向左（4分）;
由电流强度定义有 I=Q/t= CEv/L；代入数值得电流的大小I =50μA（6分）
15．S断开，粒子匀速运动时，两板间的电势差U等于电动势，则
；（5分)
；,当时,（5分）
16．正电, （5分）
（5分）
