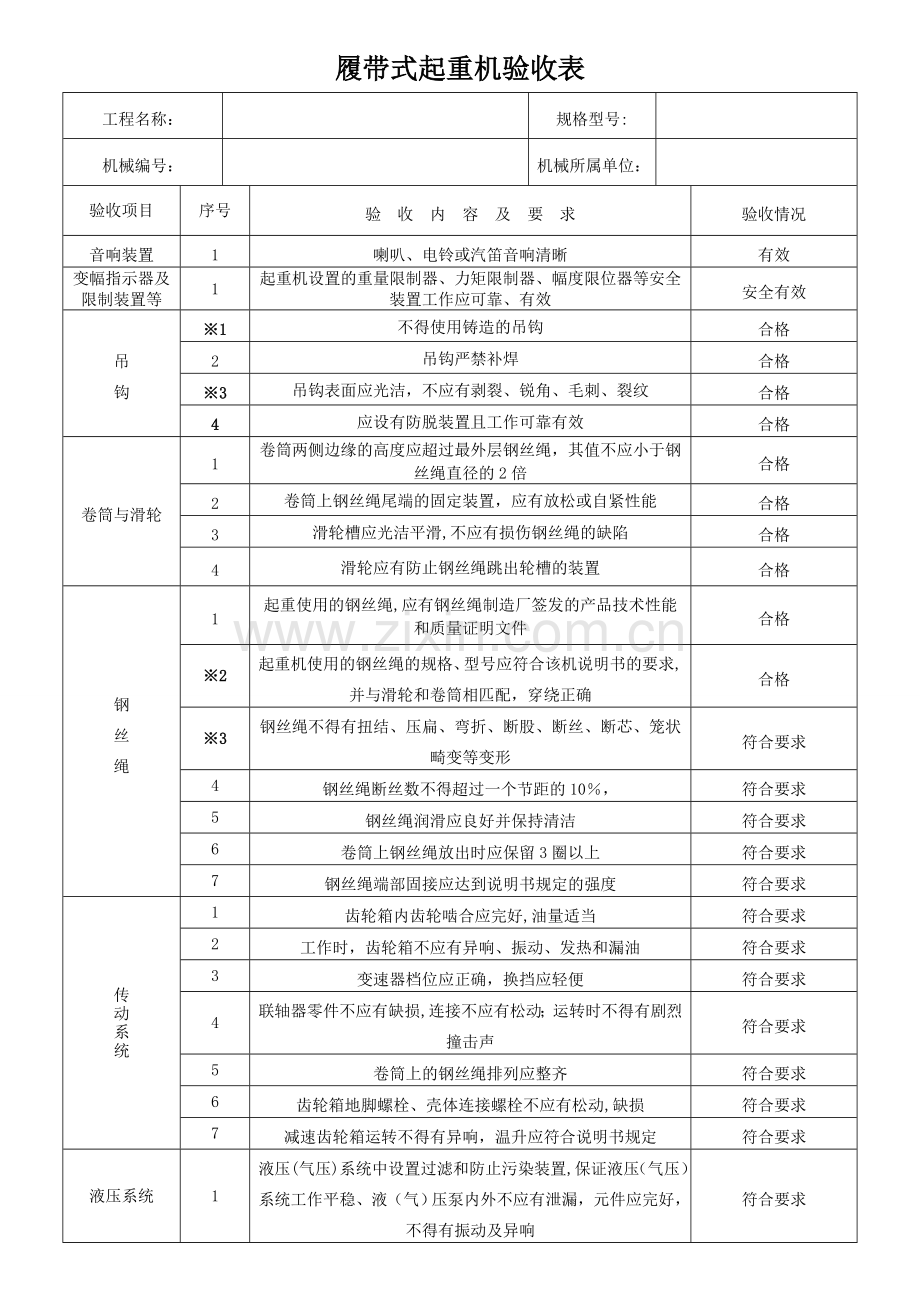

履带式起重机验收表
工程名称：

规格型号:

机械编号：

机械所属单位：

验收项目
序号
验 收 内 容 及 要 求
验收情况
音响装置
1
喇叭、电铃或汽笛音响清晰
有效
变幅指示器及限制装置等
1
起重机设置的重量限制器、力矩限制器、幅度限位器等安全装置工作应可靠、有效
安全有效
吊
钩
※1
不得使用铸造的吊钩
合格
2
吊钩严禁补焊
合格
※3
吊钩表面应光洁，不应有剥裂、锐角、毛刺、裂纹
合格
4
应设有防脱装置且工作可靠有效
合格
卷筒与滑轮
1
卷筒两侧边缘的高度应超过最外层钢丝绳，其值不应小于钢丝绳直径的2倍
合格
2
卷筒上钢丝绳尾端的固定装置，应有放松或自紧性能
合格
3
滑轮槽应光洁平滑,不应有损伤钢丝绳的缺陷
合格
4
滑轮应有防止钢丝绳跳出轮槽的装置
合格
钢
丝
绳

1
起重使用的钢丝绳,应有钢丝绳制造厂签发的产品技术性能和质量证明文件
合格
※2
起重机使用的钢丝绳的规格、型号应符合该机说明书的要求,并与滑轮和卷筒相匹配，穿绕正确
合格
※3
钢丝绳不得有扭结、压扁、弯折、断股、断丝、断芯、笼状畸变等变形
符合要求
4
钢丝绳断丝数不得超过一个节距的10％，
符合要求
5
钢丝绳润滑应良好并保持清洁
符合要求
6
卷筒上钢丝绳放出时应保留3圈以上
符合要求
7
钢丝绳端部固接应达到说明书规定的强度
符合要求
传
动
系
统
1
齿轮箱内齿轮啮合应完好,油量适当
符合要求
2
工作时，齿轮箱不应有异响、振动、发热和漏油
符合要求
3
变速器档位应正确，换挡应轻便
符合要求
4
联轴器零件不应有缺损,连接不应有松动；运转时不得有剧烈撞击声
符合要求
5
卷筒上的钢丝绳排列应整齐
符合要求
6
齿轮箱地脚螺栓、壳体连接螺栓不应有松动,缺损
符合要求
7
减速齿轮箱运转不得有异响，温升应符合说明书规定
符合要求
液压系统
1
液压(气压)系统中设置过滤和防止污染装置,保证液压（气压）系统工作平稳、液（气）压泵内外不应有泄漏，元件应完好，不得有振动及异响
符合要求
2
液压（气压)仪表应齐全，工作应可靠,指示数据应准确
符合要求
3
液压油箱应保持清洁，应定期更换滤芯，更换时间应按说明书要求执行
符合要求
电
气
系
统
1
电气管线排列应整齐，卡固应牢靠，不应有损伤老化
符合要求
2
电控装置应灵敏,熔断器配置应合理、正确；各电器仪表只是数据应准确,绝缘应良好
符合要求
3
启动装置反应灵敏,与发动机飞轮啮合应良好
符合要求
4
电瓶应清洁、固定应牢靠;液面应高于电极板10～15mm；免维护电瓶标志应符合规定
符合要求
5
照明装置应齐全、亮度应符合使用要求
符合要求
6
线路应整齐，不应损伤老化,包扎、卡固应可靠；绝缘应良好，电缆电线不应有老化裸露
符合要求
7
仪表指示数据应正确
符合要求
制
动
机
构
1
制动带摩擦垫片与制动轮的实际接触面积，不应小于理论接触面积的70％
符合要求
2
带式制动器背衬钢带的端部与固定部分应采用铰接
符合要求
3
制动轮的摩擦面,不应有妨碍制动性能的缺陷或油污
符合要求
4
制动片与制动轮之间的接春面应均匀,间隙调整应适宜，制动应平稳可靠
符合要求
5
当制动器和制动轮出现下列情况之一时应予以报废：
1） 制动轮出现可见裂纹
2） 制动块(带)摩擦衬垫磨损量达原厚度的50%或露出铆钉时,应报废更换摩擦衬垫
3） 弹簧出现塑性变形
4） 起升、变幅机构的制动轮轮缘厚度磨损量达到原厚度的40％;其他机构制动轮论原厚度磨损量达原厚度的50%
5） 制动轮轮面凹凸不应度达1.5mm，且不能修复；轮面磨损量达1。50~2。00mm(直径300mm以上的取大值，否则取小值）
符合要求
风速仪
1
起升高度大于50m的起重机在臂架头部应安装风速仪。当风速大于工作极限风速时，应能发出停止作业报警
符合要求
机械清洁
1
起重机内、外应整洁，不应有锈蚀、漏水、漏油、漏气、漏电
合格
零部件及金属结构
1
各总成、零部件、附件及附属装置应齐全完整
合格
2
金属结构件螺栓或铆钉连接不应松动，不应有缺件、损坏等缺陷；高强度螺栓连接的预紧力应符合说明书规定
合格
3
整机主要工作性能应达到额定指标
合格
润滑
1
各部位润滑装置应齐全,润滑应良好
合格
操纵系统
1
个操纵杆动作应灵活、会为正确
合格
回转机构
1
回转机构各部间隙调整应适当,回转时不应有明显晃动或抖动,并具有滑转性能，行走时转台应能锁定
合格
行走机构
1
行走链条不应有偏磨,损伤，上部履带挠度应在40~60mm之间
合格
2
起重机的行驶跑偏量，(前进或后退20m的轨迹偏差）跑偏量不应大于25cm
合格
3
行走转向应灵活、操作应轻便
合格
安全装置
1
液压系统中应设有防止过载和液压冲击的安全装置，安全溢流阀的调整压力不得大于系统额定工作压力的110％
合格
2
各液压阀不应有内外泄漏，工作应可靠有效
合格
3
所有外露的传动部件均应装设防护罩且固定牢靠；制动器应装有防雨罩
合格
4
起重机应设幅度限位装置和防止起重臂后倾装置且工作可靠有效
合格
其它检查问题/整改情况

参加验收人员
年 月 日
