中央直属水文基础设施工程.doc

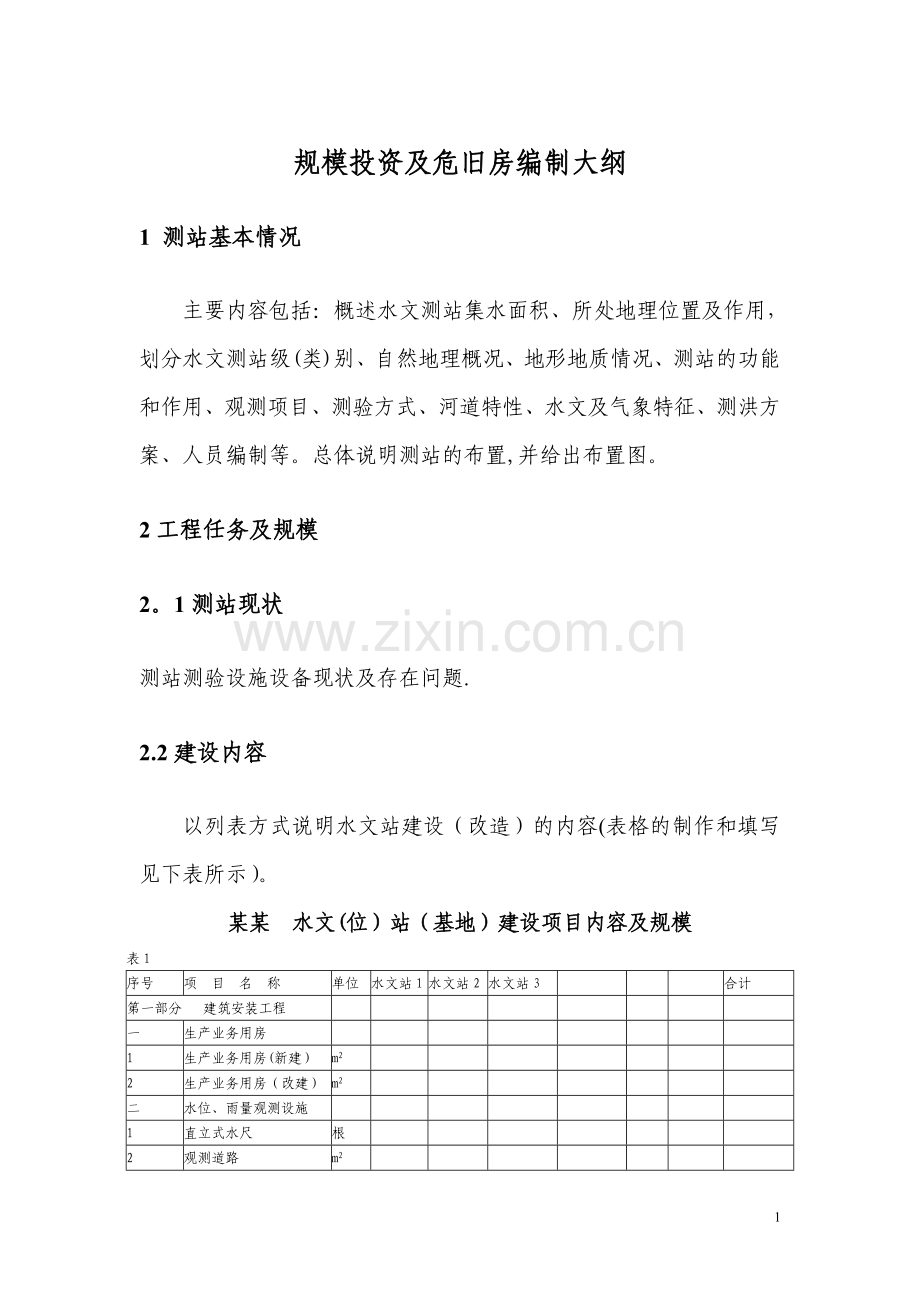

规模投资及危旧房编制大纲
1 测站基本情况
主要内容包括：概述水文测站集水面积、所处地理位置及作用，划分水文测站级(类)别、自然地理概况、地形地质情况、测站的功能和作用、观测项目、测验方式、河道特性、水文及气象特征、测洪方案、人员编制等。总体说明测站的布置,并给出布置图。
2工程任务及规模
2。1测站现状
测站测验设施设备现状及存在问题.
2.2建设内容
以列表方式说明水文站建设（改造）的内容(表格的制作和填写见下表所示）。
某某 水文(位）站（基地）建设项目内容及规模
表1

序号
项　目　名　称
单位
水文站1
水文站2
水文站3

合计
第一部分 建筑安装工程

一
生产业务用房

1
生产业务用房(新建）
m2

2
生产业务用房（改建）
m2

二
水位、雨量观测设施

1
直立式水尺
根

2
观测道路
m2

3
水位自记台(新建)
座

4
水位自记台（改造)
座

5
基本水准点
个

6
校核水准点
个

7
雨量观测场
处

三
流量测验设施

1
断面标杆
组

3
流速仪缆道
处

四
附属设施

1
排水设施
套

2
供水设施
套

3
护岸
m3

4
环境绿化
m2

5
围墙
m

6
供电设施
套

7
码头
座

第二部分 设备工器具购置

一
流量测验设备

1
测船
艘

2
回声测深仪
台

3
信号测量系统
套

4
探照灯
盏

5
流速仪
台

6
全站仪
台

7
经纬仪
台

8
微机
套

9
打印机
台

10
UPS稳压器
台

二
水位、雨量观测设备

1
浮子式水位计
台

2
气泡式水位计
台

3
超声波水位计
台

4
水位存储器
台

5
近距离传输
台

6
多功能SCADA
套

7
遥控读取器
个

8
太阳能电池
套

9
雨量筒
个

10
自记雨量计
台

11
雨量存储器
台

12
蒸发器（皿、池)
套

13
水准仪
套

三
泥沙测验、颗分设备

1
悬移质积时式采样器
台

2
横式采样器

3
现场测沙仪
台

4
天平（含电子天平）
台

5
烘箱
台

四
报讯及通讯设备

1
电台
部

2
数据传输系统
套

3
对讲机
对

五
其它设备

1
自备电源
台

3
生产用车
辆

第三部分 其它

征地
亩

3 工程设计
3。1 水位观测设施
说明水位观测设计的基本要求。例如必须符合防洪和测洪建设标准；能观测水位变幅的全过程;要求数据采集和通信系统技术成熟、性能稳定；水位数据实现自动采集、现场自动存储、随机或定时报送，达到基本水文资料收集和水情报汛相结合等。
3。1。1 观测设施
分析地形条件、水位变幅、河道冲淤变化，确定水位观测设施的水位计支架、水位计井及基础的结构型式，水位计的探头高程及设施布置，提供水位观测设施工程的平、剖面图。
3.1。2 观测设备
说明水位观测设备的主要技术指标,例如浮子式水位计、气泡式压力水位计、超声波水位计等.
3.2 雨量（蒸发）观测设计
依据《降水量观测规范》、《水面蒸发观测规范》以及其他相关的技术规范,说明观测场、仪器设备和信息传输设计的基本要求。
3。2.1 观测设施
结合本流域中央直属水文站雨量（蒸发）观测的现状和国内外应用实际效果，提出雨量观测的技术方案。根据雨量（蒸发）站的测验项目和目的，说明雨量观测场建设（改造)的大小和布置等；选择雨量计安装、数据传输方式和采集、存储的时间间隔与精度以及报汛方式。
3。2。2 仪器设备
说明雨量观测设备的设计以及主要技术指标,例如雨量计的类型、承雨口径、测量范围、测量精度等；自记雨量计的传感器等;蒸发器皿的类型等。
如果建设（改造)的测站尚具备气象要素观测功能，则尚需要根据《气象观测规范》确定相关观测仪器的选型,例如温度计、湿度计、风向风速仪、气压计和百叶箱等。
3.3 流量测验设计
结合本流域流量测验设备设施的现状、《水文基础设施建设及技术装备标准》以及水文现代化建设的基本需求，提出切实可行的设计要求。
3.3。1 测验设施
流量及泥沙测验设施的可选方案有缆道、测船、吊船、测桥、浮标、堰槽等方式.根据测站建设(改造）的项目内容,详细说明测验方式选择的理由和依据，并通过分析计算确定所选用测验设施的主要特征参数和结构型式，提供流量及泥沙测验设施工程平、剖面图。
（1）缆道设计
设计基本资料:设计水位、设计流量、运用水位、设计流量、工作流速、设计水深、最大水深、工作水深、最大含沙量、工作含沙量、设计风力、校核风力、气象资料及高程资料等.
设计内容：主索及循环索安全系数、支架及架头架脚设计、基础设计、锚碇设计以及副缆道设计.
（2)测船设计。
根据测验河段的特性,说明测船的设计参数；提出总体设计，例如船型、主要技术指标、性能、总体布置等方面的说明；测船的结构设计，设计功率及航速、机电设备规格型号及安装、舾装材料、配套测验设施安装等。
根据本流域(区域)的设计基本要求，提出流量测验的初步设计方案，并作详细说明.对于以缆道测流(含吊箱）的设计方案，需说明缆道动力系统、控制系统和钢丝等设施的改造、建设等方案,并给出设计示意图；对于船测（含缆道吊船)的设计方案，需说明水文测船的设计方案，给出水文测船的示意图，详细给出(或以表格形式)测船的主要技术指标说明，说明断面标志杆、中心杆、辐射杆等基础设施的设计方案.
3.3.2 测验设备
主要包括水文绞车、常规流速仪、微机测流系统（含测深仪）、直读流速仪、电波流速仪、断面测量仪器（水准仪、全站仪、测距仪）和ADCP等测验仪器,还应该包括辅助仪器，如巡测(桥测）车、发电机组等.对于每一种仪器，应该说明其量测目的、型号、参数及其他相关技术指标。如果采用GPS定位，则需说明GPS接收机的型号、参数和性能等。
3。4 泥沙测验与分析的设计
主要内容包括：
说明设计的基本要求。在项目建议书的基础上,结合本站泥沙测验设备设施的现状、《河流悬移质泥沙测验规范》以及本地的社会需求，提出切实可行的设计要求。
3。4.1测验设施
对于和流量测验共用的基础设施，可以不作详细说明，否则需要详细说明。
3。4。2泥沙测验和分析设备
主要包括采样器。泥沙测验可以分为悬移质、推移质和河床质测验，应该分别说明测验的基本要求。仪器的主要性能、指标等。
3.5 水质测量分析设备设计
取样器及相关仪器设备的主要性能、指标等。
3。6 水情报汛通信技术设计
3.6。1 基本要求
根据现有的通信设施，说明水情报汛通信的基本要求。具体体现为：
（1）应确保各水情分中心能在20min以内收集到所辖水文测站的雨量、水位、流量等报汛信息;
(2）水文、水位等重要站点必须采用双通信信道，互为备份，以确保水情信息传输的安全、可靠性；
(3）选择集测、控、报一体化结构的智能型数据终端设备，提高水情测报的自动化水平；
（4）选用技术成熟、性能稳定、可靠、先进的设备；
（5）选用设备的技术标准应满足《国家防汛指挥系统工程》的技术要求。
3。6。2水情传输技术方案
根据各站水情信息传输的距离、路由、自然地理条件、起止点的通信条件，按基本要求选择相应的通信方式，包括近距离传输方案（有线或无线）和报汛方案
3。6。3 通信设备
通信设备的设计和选型原则：
（1）为提高水情测报自动化的整体水平，选择具有集测、控、报一体化结构的数据终端设备;
(2）为保证设备能正常运行，不受电波及雷电干扰，选择太阳能浮充蓄电池供电方式;
(3）为保证设备的安全，免遭雷电破坏，应配备防雷避雷设备及相应的措施；
(4）为使设备安放安全、整洁、美观，应统一配置仪器柜。
各站可以根据相关的技术标准，以及本站水文基础设施的通信条件现状，提出相应的设计方案，并说明相关设备的型号、主要性能指标、安装方式等,提供主要的设备装置图.
3.7 办公、生产设施及附属配套设施设计
按照《水文基础设施建设及技术装备标准》SL276-2002，对水文、水位站的生产、办公、生活用房及附属配套设施进行设计，提供房屋设计图.
3。8 生产办公设备
例如计算机、打印机、传真机、电话机、UPS、电源、以及其他办公设备.
4 施工组织设计
4。1 施工条件
主要内容包括：
（1）说明工程所在地点、交通条件、可利用的场地面积等.
(2)说明主要建筑物的组成、型式、主要尺寸和工程量.
（3)说明施工特点，与其他单位的施工协调要求.
（4)说明水、电等特殊要求。
（5）说明主要建筑材料及施工过程中所采用的大宗材料的来源和供应条件,当地水源、电源的情况，承包市场的情况等。
(6）说明国家、行业和主管部门对本工程施工准备、工期等的要求。
4。2 施工布置与进度
主要内容包括：
（1）说明施工总布置的规划原则
（2）计算场地平整土石方工程量
（3)说明主体工程施工中的以下事项：施工程序、方法、布置和进度；基础处理的施工程序、方法、布置及进度；混凝土各期的施工程序、方法、布置、进度及所需准备工作，提出各期机械设备选择与技术要求、埋设件施工与土建配合等。
（4）说明设计的依据:
（5）说明施工分期,提出工程筹建期、准备期、主体工程施工期、工程完成期四个阶段的控制性关键项目及进度安排、工程量等.
(6）说明施工进度安排，给出施工进度控制图。
4。3 组织管理
4.4 施工工期及总进度
5 工程管理设计
5.1 管理机构
说明建设(改造）项目的主管单位、实施单位，按照有关规定进行工程建设（改造）管理。
5。2 管理任务
按照建筑物工程和仪器设备购置分别确定管理任务及方式。
6 设计概算
6.1 编制依据及原则
要求贯彻执行国家及水利部现行有关工程概预算文件、政策的前提下,本着实事求是、科学有据的原则进行编制.
说明概算编制的相关标准、规范和文件等。例如水利工程设计概(估算）编制规定（水总[2002］116号）.
6。2 工程费用构成、基础单价及取费标准
根据相关的依据和标准，对于人工概算单价、主要材料概算单价的确定方法进行详细说明。
说明工程各部分的取费标准，取费基础及取费公式。
6。3投资概算
根据一定的价格水平年,以表格形式分类别说明工程总投资，其中包括建筑工程安装费、设备购置费、基本预备费以及独立费用。
7 效益评价
主要分析社会效益和水文基础设施建设效益.
另注:独立费用的组成
由建设管理费，科研、规划统筹、勘测设计费，生产及管理单位准备费，建设及施工场地征用费，其他费用组成。
建设管理费包括工程监理费、项目建设管理费、建设及施工场地征用费和联合调试费按5%计取。
生产及管理单位准备费
包括生产职工培训费,管理用具购置费等，按仪器设备费1％计列。
科研勘测设计费
按建安工程的5%计列。
其他费用
定额编制费按建安工程的0.15％计列
工程质量监督费按建安工程的0。25％计列
基本预备费
初步设计按建安工程费、仪器设备费、其他费合计数的3%计列.
需提交的概算表有：
1、工程总概算表
2、建筑工程概算表
3、仪器设备及安装工程概算表
4、临时工程概算表
5、独立费用概算表
6、建筑工程单价计算表
7、安装工程单价计算表
8、建筑材料单价表
9、机械台班汇总表
10、主要材料预算价格
11、人工计算表
13
