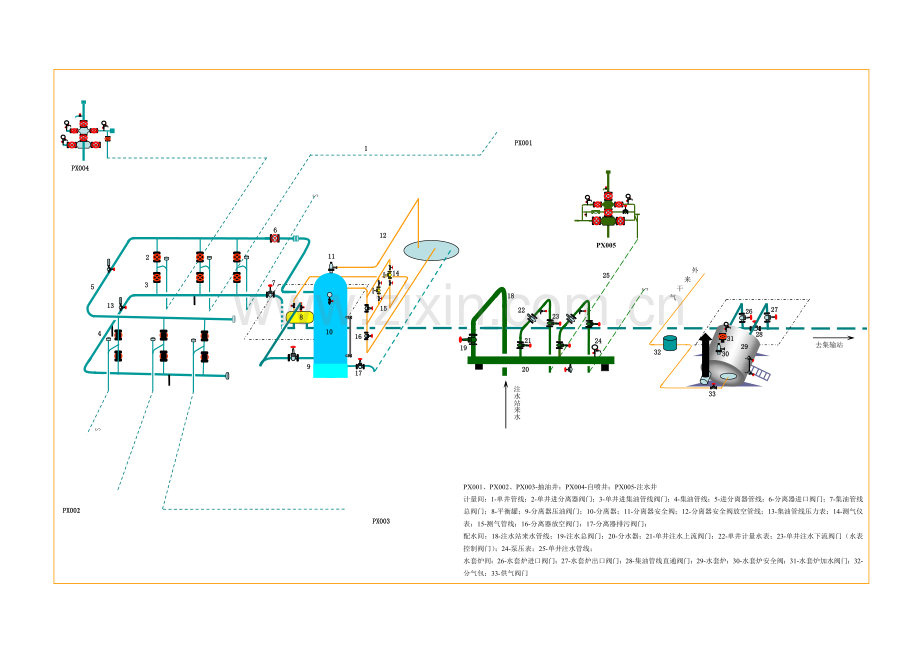

计量站工艺流程图
18
7
25
4
∽
6
3
14
去集输站
PX002
PX003
PX001
1
24
27
23
21
20
22
28
33
32
26
∽
∽
11
5
13
15
12
8
9
2
注水站来水
10
外
来
干
气
31
PX005
16
17
PX004
19
30
29
PX001、PX002、PX003-抽油井;PX004-自喷井;PX005-注水井
计量间:1-单井管线;2-单井进分离器阀门;3-单井进集油管线阀门;4-集油管线;5-进分离器管线;6-分离器进口阀门;7-集油管线总阀门;8-平衡罐;9-分离器压油阀门;10-分离器;11-分离器安全阀;12-分离器安全阀放空管线;13-集油管线压力表;14-测气仪表;15-测气管线;16-分离器放空阀门;17-分离器排污阀门;
配水间:18-注水站来水管线;19-注水总阀门;20-分水器;21-单井注水上流阀门;22-单井计量水表;23-单井注水下流阀门(水表控制阀门);24-泵压表;25-单井注水管线;
水套炉间:26-水套炉进口阀门;27-水套炉出口阀门;28-集油管线直通阀门;29-水套炉;30-水套炉安全阀;31-水套炉加水阀门;32-分气包;33-供气阀门
去集输站
总来水
外来干气
Px001
Px005
Px004
Px002
Px003

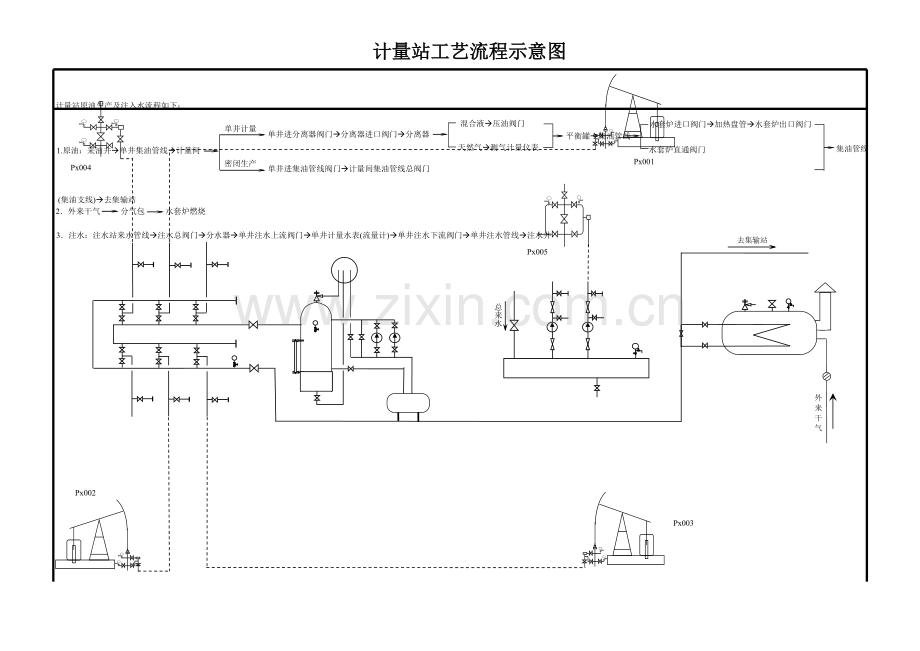

计量站工艺流程示意图
计量站原油生产及注入水流程如下:
水套炉进口阀门à加热盘管à水套炉出口阀门
混合液à压油阀门
单井计量
平衡罐à集油管线
单井进分离器阀门à分离器进口阀门à分离器
集油管线
水套炉直通阀门
天然气à测气计量仪表
1.原油:采油井à单井集油管线à计量间
单井进集油管线阀门à计量间集油管线总阀门
密闭生产
(集油支线)à去集输站
2.外来干气 分气包 水套炉燃烧
3.注水:注水站来水管线à注水总阀门à分水器à单井注水上流阀门à单井计量水表(流量计)à单井注水下流阀门à单井注水管线à注水井
稠油热采计量站工艺流程图
供
汽
站
来
汽
27
∽
∽
PX001
PX002
PX003
PX004
1
2
4
3
5
6
10
8
13
9
11
12
31
18
25
19
20
24
29
23
28
去
集
输
站
站区保温
7
15
17
16
14
∽
26
30
32
散热装置
33
22
21
PX001、PX002、PX003-生产井;PX004-汽驱注汽井
配汽间:1-注汽总闸门;2-注汽上流闸门;3-注汽下流闸门;4-拌热线总闸门;5-拌热线下流闸门;6-拌热线嘴子套
计量间:7-计量间单井总闸门;8-单井进集油管线闸门;9-单井进分离器闸门;10-单井进大罐闸门;11-计量间进大罐总闸门;12-计量间进集油管线总闸门;13-分离器进口闸门;14-分离器出口闸门;15-分离器排污闸门;16-分离器;17-安全阀;18-保温控制闸门
泵房:19-泵房大罐出口总闸门;20-泵进口闸门;21-单流阀;22-泵出口闸门;23-输油泵;24-泵进口放空闸门;25-大罐与集油线连通闸门;26-泵房集油管线总闸门;27-过滤器;28-保温线安全阀
罐区:29-60m3大罐;30-大罐进口闸门;31-大罐出口闸门;32-保温回水闸门;33-连通闸门
Px003
Px004
Px002
Px001
稠油热采计量站工艺流程示意图
60m3
大罐
总来汽
∽
∽
∽
去集输站
站区保温
60m3
大罐
稠油热采计量站蒸汽及原油生产流程如下:
单井注汽
拌热线闸门à保温线控制闸门à站区保温管线à回水闸门à进大罐
1.蒸汽:供汽站来汽à配汽间
站区保温
注汽上流闸门à注汽下流闸门à单井(汽驱注汽井、吞吐生产井)
进罐生产
集油管线总闸门à去集输站
单井进分离器闸门à分离器进口闸门à分离器à分离器出口闸门
2.原油:采油井à单井集油管线à计量间总闸门
单井计量
进密闭生产
单井进罐闸门à计量间进罐管线闸门à大罐进口闸门à大罐à大罐出口闸门à过滤器
单井进集油线闸门à计量间集油管线闸门
泵进口闸门à输油泵à单流阀à泵出口闸门
(计量间集油管线闸门)
à泵房大罐出口闸门
(泵出口闸门)
注采计量站工艺流程示意图
去集输站
总来水
外来干气
Px001
Px002
Px004
Px003
Px005
稠油计量站工艺流程示意图
60m3
大罐
总来汽
∽
∽
∽
去集输站
站区保温
60m3
大罐
Px002
Px001
Px004
Px003
