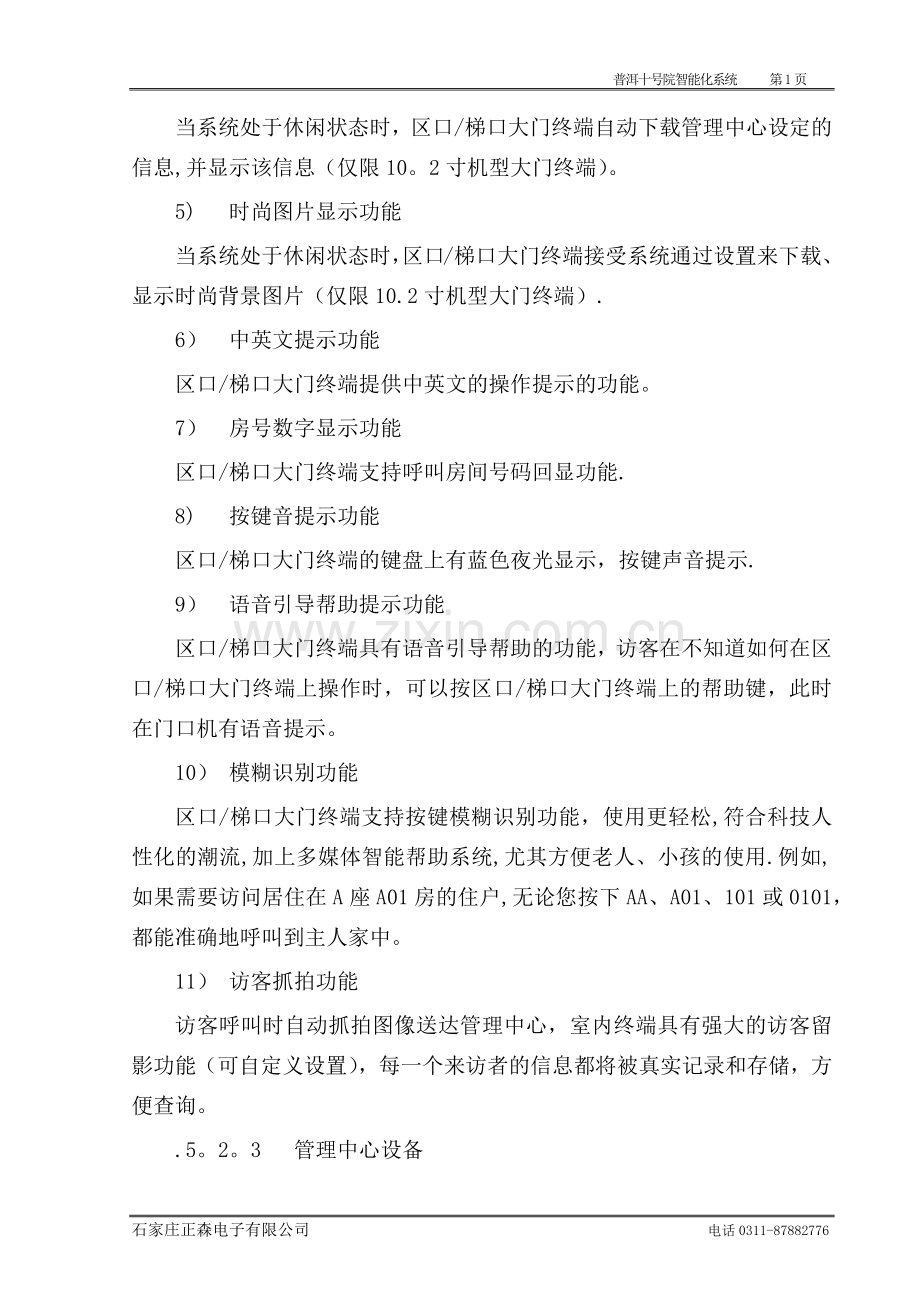

普洱十号院智能化系统 第80页普洱十号院智能化系统工程一、对讲系统方案3。1安装调试概述可视对讲系统安装施工应以设计图纸为依据，并遵守可视对讲系统工程技术规范的规定。可视对讲工程设计施工方案,应符合小区的整体规划要求。3.2分配网络的安装和施工3。2。1电缆敷设应横平竖直，转弯处半径不得小于电缆外径的6倍。电缆的接头应严格按照步骤和要求进行,设备的安装要有统一性、稳固、美观、便于调试。3。2.2呼叫功能访客在小区入口/单元梯口可呼叫住户并伴有回铃声，室内终端响起铃声，提示有访客呼叫同时显示访客图像;此时住户可通过按“通话键”与访客进行双向通话；在通话过程中，住户可以通过按“开锁键”开启区口/梯口大门终端电锁。访客在小区入口/单元梯口也可呼叫管理中心机进行对讲，管理中心机可以显示访客图像信息,并开启区口/梯口大门终端门锁。2）密码、刷卡开门功能住户可通过输入正确的密码来开启电锁，也可通过经授权的IC卡刷卡开门.3)留影，留言功能当室内机设置启用留影留言功能后，访客呼叫室内机无人接听时，系统提示访客留言留影.留言留影时间最长15秒.4）接收在线信息发布、信息提示功能当系统处于休闲状态时，区口/梯口大门终端自动下载管理中心设定的信息,并显示该信息（仅限10。2寸机型大门终端）。5)时尚图片显示功能当系统处于休闲状态时，区口/梯口大门终端接受系统通过设置来下载、显示时尚背景图片（仅限10.2寸机型大门终端）.6）中英文提示功能区口/梯口大门终端提供中英文的操作提示的功能。7）房号数字显示功能区口/梯口大门终端支持呼叫房间号码回显功能.8)按键音提示功能区口/梯口大门终端的键盘上有蓝色夜光显示，按键声音提示.9）语音引导帮助提示功能区口/梯口大门终端具有语音引导帮助的功能，访客在不知道如何在区口/梯口大门终端上操作时，可以按区口/梯口大门终端上的帮助键，此时在门口机有语音提示。10）模糊识别功能区口/梯口大门终端支持按键模糊识别功能，使用更轻松,符合科技人性化的潮流,加上多媒体智能帮助系统,尤其方便老人、小孩的使用.例如,如果需要访问居住在A座A01房的住户,无论您按下AA、A01、101或0101，都能准确地呼叫到主人家中。11）访客抓拍功能访客呼叫时自动抓拍图像送达管理中心，室内终端具有强大的访客留影功能（可自定义设置），每一个来访者的信息都将被真实记录和存储，方便查询。.5。2。3管理中心设备管理中心具备信息处理与发布功能，对外提供开放的软硬件接口，方便与其它厂商的软硬件接入,设备部分主要有:管理员机软件、中心服务器及软件（包含有住户管理模块、事件管理模块、设备管理模块、参数管理模块,IC卡门禁管理模块，广告服务模块,信息发布模块）。.5。2.4管理员机软件管理终端它是采用PC+管理软件来实现管理中心机的功能，主要有呼叫管理子系统、报警处理子系统、区口/梯口大门终端监视,具有配置灵活，安装简便，无需专用管理中心机，节省成本， 操作简便、直观，符合值班员操作使用习惯，功能强大,易于扩展、升级，维护简便，它具有许多传统管理机所无法替代实现的功能，它不仅具有传统管理机的对讲，监视,呼叫，开锁，报警事件处理，电子地图的功能，而且具有方便升级维护，系统更新等功能,同时对外提供标准开放的API接口协议,可以与其他产商之间，不同的系统及物业管理等智能小区进行无缝链接等,集系统的优点为一体。1)可视对讲功能2）区口/梯口大门终端呼叫管理员机，呼通后可与区口/梯口大门终端进行双向对讲通话。3）开锁功能4)当区口/梯口大门终端呼叫管理员机，呼通后管理机可以按“开锁键”开启区口/梯口大门终端电锁。5）对讲通话功能6)管理员机软件可以呼叫住户室内终端，呼通后可与室内终端进行双向对讲通话.7）管理员机软件可以通过按管理机上的“监视键监看区口/梯口大门终端图像。8)当管理员机监视区口/梯口大门终端时，呼通后管理员机可按“开锁键”开启门口机电锁。9）监视功能:在每区段进线处设一个放大器箱，箱内用来安装均衡器、衰减器、分配器、放大器等部件。各分支电缆通过暗装的穿线管通向每个用户终端.3。3系统总调试统调，就是在网络布线部分主要完成系统语音、视频、控制等信号传输，由计算机网络和综合布线组成，要求设置独立局域网络。二监控系统方案2.1设计方案设计原则 实用原则以满足实际应用需求为原则，坚持先进,兼容传统，实现系统集成、系统互联、资源整合与信息共享。把实用性放在第一位，边建设边应用，把系统建设成“实用工程”。 安全原则网络环境下信息传输和数据存储注重安全,保障系统网络的安全可靠性，避免遭到恶意攻击和数据被非法提取的现象出现。 开放性原则系统建设必须按照开放性和标准性原则设计；提供全套的技术资料和全面的技术培训，以满足系统与其它系统协同运行以及系统功能扩展的需求。 扩展性原则技术选型除了考虑先进、实用，还必须考虑系统的扩展性,系统容量应该有可持续发展的考虑。 稳定性原则从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面保障系统的可靠性和稳定性. 易操作原则强调以人为本的设计思想,适应多功能、外向型的需求,对于来自内外的各种信息进行收集、处理、存储、传输、检索、查询,为实际使用者和管理者提供有效的信息服务和充分的决策依据，为用户和管理人员提供安全、舒适、方便、快捷、高效、节约的工作和办公环境. 可维护性原则系统应具备自检、故障诊断及故障弱化功能,在出现故障时,应能得到及时、快速的修复。 经济原则在实现先进性和可靠性的前提下，以经济优化的设计达到较高的性价比。在确保用户需求、系统集成要求的前提下充分考虑现有设备的利旧使用。 先进性系统的架构和技术均符合高新技术的发展趋势，在满足功能的前提下，能够在今后一定时间内保持系统的先进性。社区综合安防系统采用智能型模块化设计思路，网络通讯采用国际流行的TCP/IP协议，系统服务器通过以太网将各个子系统集成到一个计算机支撑平台上，建立起整个区域的“综合安防管理系统界面，通过这个统一的界面可以十分方便、简单的实现对被集成的各个子系统的监视、控制、结算和管理. 标准性系统的标准化程度越高、开放性越好，则系统的生命周期越长.控制协议、传输协议、接口协议、视音频编解码、视音频文件格式等需要符合相关国家标准或行业标准的规定。3。1设计依据系统设计依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下： 建设单位提供的设计要求及相关资料 住建部智慧社区建设指南（试行） 中华人民共和国公安部行业标准（GA70-94） 视频安防监控系统技术要求（GA/T367-2001) 智能建筑设计标准 GB/T50314-2006 综合布线系统工程设计规范GB 50311-2007 综合布线系统工程施工及验收规范GB/T 50312-2007 安全防范工程技术规范 GB503482004 视频安防监控系统工程设计规范GB503952007 出入口控制系统技术要求（GA/T3942002） 出入口控制系统工程设计规范GB50396-2007其它有关国家及地方的现行规程，规范及标准.3。2总体构架大型应用系统前端接入多个子系统设备，可包括高清视频监控系统、入侵报警系统、车辆管理系统、可视对讲系统、人员通道系统、门禁管理系统、在线巡查系统等，其中若干子系统组成智能社区系统应用.基于海康威视智能建筑综合管理平台的整体解决方案支持系统的灵活布署,根据实际项目的设备接入规模、包含子系统类型及各模块功能需求,可按需布署相应的服务器，以运行模块化系统服务软件，并根据服务器硬件性能与实际处理能力的要求确定服务器数量。系统服务软件主要包括中心管理服务、存储管理服务、网管服务、流媒体服务、告警服务、设备接入服务、移动接入服务、图片服务、电视墙服务等。系统总体架构图如下图所示:图1. 系统总体架构整个系统由系统前端、传输网络、中心系统这三个相互衔接、缺一不可的部分组成.1) 系统前端系统前端对各类安防系统等进行了整合，主要负责对整个社区内及周边的视音频、报警等信息进行采集、编解码、存储及上墙显示，并通过平台预置的规则进行自动化联动。2) 传输网络整个社区网络可根据实际情况建设，用于前端与监控中心之间的通信。前端系统的视音频、环境量、报警信息可上传至平台,分别供安防管理部门、物业部门、用户调用查看。3) 中心系统中心系统可管理所有前端设备，接收由各区域上报的信息，满足各级用户对监控视频、报警信息查看等需求。系统服务软件主要包括中心管理服务、存储管理服务、网管服务、流媒体服务、告警服务、设备接入服务、移动接入服务、图片服务、电视墙服务等。4。1视频监控子系统4.1.1系统概述4。1。1。1周界视频监控社区周界是安全防范的第一道防线，没有安全防范措施的周界围墙容易成为不法份子入侵的首选途径，同时，做好第一道防线的安全防范，提高非法行为的实施难度，是社区安全管理应该考虑的首要问题。社区周界需要设立合适的入侵报警触发措施，一旦探测到入侵行为产生报警，并结合视频监控提供实时跟踪手段与事后追查依据。应用场景：社区周界监控报警二合一管理v 周界布置室外防水红外枪机，对社区周界进行无死角24小时监视;v 周界布置红外对射,对社区及围墙周界进行主动探测；v 重点关注周界区域加设红外高清智能球机，设置预置点;v 周界监视画面划线检测,人员跨线报警,并联动附近球机预置点；v 报警相关视频在管理中心大屏弹窗显示，同时回放前N秒视频画面实时追溯；4.1。1。2社区公共区域监控由于社区人流与车流进出频繁，难免会有不法份子或熟悉社区环境的不速之客进入社区内部，为确保社区内部公共区域的安全,同时为避免业主由于车辆刮擦等造成的日常纠纷，需要在重点关注区域实施24小时视频监控；简单的视频监控系统为物业管理人员带来繁复的工作量,现代化社区的高效管理要求视频监控具备高清、智能、联动特性,间接提升社区安全性。应用场景:社区内外部重点公共区域监控v 在内外部重点公共区域设置红外枪式摄像机,根据具体环境特点选配超低照度、强光抑制、宽动态以及手动/电动变焦,光学变倍等功能，以实现社区室外公共区域的视频监控管理，具体包括对社区主要干道、活动广场、室外停车位、广场水池等重点关注区域等；v 每栋大楼的各个立面布设红外枪式摄像机,监测高空抛物等行为。应用场景：停车场安全管理建设社区停车场发生车辆擦碰、车内财物被盗等案件,让视频来还原现场。v 每个停车场出入口设置视频监控点位,对进出车辆进行实时监控与视频存储（可以与车辆出入管理系统的摄像机共用）；地下停车场主要干道及周围角落设置视频监控点，兼顾每个车位车辆的进出与停放情况4。2。1系统组成本方案视频监控系统的总体设计思路如下：1) 前端设备均采用高清IPC,从而实现高清视频采集，同时为满足前端多种应用场景的不同需求,推荐不同类型、不同功能的IPC；2) 采用CVR存储模式对实时视频进行集中式存储,实现存储系统的高可靠、高性价比；3) 部署模块化、集成化的视频综合平台，结合高清显示大屏实现视频图像、电子地图、电脑信号的上墙显示、拼接控制等功能;同时视频综合平台还配置服务器板卡，为部署平台软件提供必要环境,实现软硬件一体化;4) 建立统一的视频信息管理应用平台,实现对系统的统一管理；同时引入视频质量诊断技术，保障系统稳定运行;5) 充分考虑原有系统利旧，实现新老系统的无缝对接，降低成本，减少资源浪费。系统采用高清视频监控技术，实现视频图像信息的高清采集、高清编码、高清传输、高清存储、高清显示；系统基于IP网络传输技术，提供视频质量诊断等智能分析技术,实现全网调度、管理及智能化应用，为用户提供一套“高清化、网络化、智能化的视频图像监控系统,满足用户在视频图像业务应用中日益迫切的需求。本方案主要实现以下目标：建成统一的中心管理平台：通过管理平台实现全网统一的视频资源管理，对前端摄像机、编码器、解码器、控制器等设备进行统一管理，实现远程参数配置与远程控制等;通过管理平台实现全网统一的用户和权限管理，满足系统多用户的监控、管理需求,真正做到“坐阵于中心，掌控千里之外”。实现系统高清化与网络化:本方案以建设全高清监控系统为目标，为用户提供更清晰的图像和细节,让视频监控变得更有使用价值；同时以建设全IP监控系统为目标,让用户可通过网络中的任何一台电脑来观看、录制和管理实时的视频信息，且系统组网便利,结构简单，新增监控点或客户端都非常方便.系统具备以下特征：1) 系统具备高可靠性、高开放性的特征：通过采用业内成熟、主流的设备来提高系统可靠性,尤其是录像存储的稳定性，另外系统可接入其他厂家的摄像机、编码器、控制器等设备,能与其他厂家的平台无缝对接;2) 具备高智能化、低码流的特征:运用智能分析、带有智能功能的摄像机等提高系统智能化水平，同时通过先进的编码技术降低视频码流,减少存储成本和网络成本，减弱对网络的依赖性，提高视频预览的流畅度；3) 具备快速部署、及时维护的特征：通过采用高集成化、模块化设计的设备提高系统部署效率,减少系统调试周期,系统能及时发现前端监控系统的故障并及时告警，快速相应;4) 具备高度整合、充分利旧的特征：新建系统能与原有系统高度整合、无缝对接，能充分利用原有监控资源，避免前期投资的浪费。4。2.1。2系统逻辑结构整个方案从逻辑上可分为视频前端系统、传输网络、监控中心和应用管理平台四部分内容，视频存储、视频解码拼控和大屏显示等内容在监控中心部分进行设计。另外,方案对系统利旧方面进行了简单说明，符合众多项目设计的实际需求.下图为系统拓扑图4。2.1.3系统物理结构图2. 视频监控系统物理架构前端部分:前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机等,前端网络摄像机将采集的模拟信号转换成网络数字信号,按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输.传输网络部分：传输网络部分主要是对前端接入到核心交换机之间的网络进行设计，前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机，监控中心端的接入交换机负责PC工作站和NVR存储等设备的接入.监控中心部分：监控中心采用CVR将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码解码、拼接;监控中心部署LCD大屏用来将视频进行上墙显示等.系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统,实现对整个系统的统一配置和管理。平台部分：应用管理平台部署在视频综合平台的服务器板卡上，形成一体化的配置,应用管理平台可以对高清视频和用户进行统一管控，并且配置PC工作站进行预览、回放、下载等操作。4.3.1前端系统设计前端摄像机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，可以选择固定枪机与球机搭配使用、交叉互动原则，以保证监控空间内的无盲区、全覆盖,同时根据实际需要配置前端基础配套设备如防雷器、设备箱等以及视频传输设备和线缆.针对具体监控点位的实际情况，摄像机、补光灯（选配）安装于监控立杆上，网络传输设备、光纤收发器、防雷器、电源等部署于室外机箱.4.3。2前端配套设施1) 支架及立杆监控点根据现场实际情况，可采用立杆安装、抱箍安装、壁挂安装以及吊杆安装等方式.其中抱箍、壁挂支架以及吊杆支架有成套产品，根据现场选择符合要求的产品即可。室内摄像机的安装固定,根据摄像机型号和现场情况可采用壁装、吊装及角装等多种形式的安装支架，安装高度不低于2。5m。安装在室外的摄像机，当可借助建筑物附着安装时，选用相应的安装支架来安装；若无合适的建筑物供附着安装,则需要选用视频监控专用立杆，安装高度应不低于3。5m。2) 室外机箱室外摄像机的供电、信号等需要在室外进行汇集,需用专用的防水箱进行端接。端接箱内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的，在地面设置设备机柜，其设计按照相关的规范标准执行，同时应具有防尘、防雨、防破坏等功能。3) 补光设备在摄像监控中，为了使夜间得到正常的监控图像，可选择采用一定的补光措施.补光灯的光源通常有LED、金卤灯、高压钠、白炽灯、氙气灯（HID）等。4) 传输设备及线缆本方案前端系统以高清网络摄像机为主,大部分为网络传输方式，但是对于不同场合、不同的传输距离，应选择不同的传输方式. 网络双绞线传输从前端摄像机到接入交换机距离不超过100m的情况下，使用网络双绞线（下面简称网线）来传输，这种传输方式的优点是线缆和设备价格便宜。图3. 前端网线传输示意图 光缆传输从前端摄像机到接入交换机距离超过100m的使用光缆来传输,通过光纤收发器将电信号转成光纤信号进行传输，如下图所示：图4. 前端光纤传输示意图4。3。3监控传输网络设计4。3。3。1网络结构设计监控传输网络系统主要作用是接入各类监控资源,为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户.网络结构如下图所示:图5. 网络拓扑示意图5) 核心层 数据中心核心网核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎,故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高.6) 接入层 前端视频资源接入前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式，通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑,确保NVR存储设备网络环境安全可靠。 用户接入对于用户端接入交换机部分，需要增加相应的用户接入交换机，提供用户上网服务。监控中心部署接入交换机，通过万兆/千兆光纤链路接入到传输网络中。保证监控中心解码器及客户端的正常适用。对于网络设计中存在两级架构如下图所示，具体设计这里不做详细介绍.图6. 二级网络结构设计图4。3。3。2网络传输带宽要求 考虑到网络传输过程及其它应用的开销，链路的可用带宽理论值为链路带宽的80左右，为保障视频图像的高质量传输,带宽使用时建议采用轻载设计，轻载带宽上限控制在链路带宽的50%以内。7) 核心层交换机到接入交换机的网络采用光模块来传输,带宽需达到千兆以上,原有带宽未达到要求的,增加带宽；8) 传输设备如光纤收发器到接入交换机之间的带宽建议达到百兆；9) 传输设备如光纤收发器之间的传输带宽建议达到百兆;结合项目实际需求，网络带宽规划可做相应调整。4.4服务中心建设方案服务中心建设内容具体包括视频存储子系统、视频解码拼控子系统、大屏显示子系统、平台管理软件等，本章主要介绍存储子系统、解码拼控子系统和大屏显示子系统。CVR存储DSA71系列是海康威视推出的高密大盘位、高性价比企业级网络存储系统，采用64位软硬件平台，针对视频监控行业进行了应用特点优化，可为大中型视频监控系统提供可靠稳定的海量存储空间，适合追求高性能、高扩展能力并注重节约成本的用户。该系列产品符合信息安全技术访问控制产品检验规范。功能特性高性能易扩展的硬件平台高性能平台1个64位多核处理器,464GB高速缓存,SAS2。0及PCI-E2.0高速传输通道。高密机箱设计4U机箱可支持24/36块硬盘、8U机箱支持48/72块硬盘.易扩展接口配置26个千兆网口及高速缓存，同时支持SAS级联扩展，可增配万兆以太网口和缓存，满足不同性能容量的使用需求。磁盘检测修复及RAID优化技术磁盘检测及修复提供磁盘使用前的预检技术，做到未使用先预防;提供磁盘使用中的巡检技术，做到及时报警;提供磁盘故障后的修复技术和复活技术，提高磁盘使用效率。RAID优化技术支持RAID 0、1、3、5、6、10、50、60、VRAID多种RAID模式，以及全局热备和局部热备，多重保护数据安全;支持监控级硬盘组建RAID;支持RAID即建即用，支持RAID和逻辑卷的动态在线扩展.高级数据保护系统信息实时备份系统关键信息在系统卡和硬盘中进行同步实时备份，防止部分硬件故障导致应用不可恢复。数据防篡改提供基于RAID的写一次读多次数据防篡改技术,数据一旦写入WORM空间，将不能被删除或者更改,确保数据的真实性。数据同步提供设备间的数据同步功能,无须服务器参与.卷克隆当RAID不可用时，只要硬盘物理上可读，即可通过卷克隆技术， 恢复数据.绿色节能CPU智能调频根据CPU的利用率动态调节其频率，从而降低系统功耗。风扇精智能调速提供智能精细化调速策略,有效提高散热效率、降低噪声。硬盘智能休眠可依据业务负载的情况，使部分或全部无读写的硬盘进入休眠模式，减少能源浪费,延长硬盘寿命。人性化的运维界面提供一键配置功能，用户可快速完成系统配置；采用流直存模式,无需服务器参与，当平台服务器掉线甚至瘫痪时，不影响视频数据的正常写入，保证数据完整；提供亲切友好的图形化界面，用户可及时获知设备运行状态信息（关键部件、存储资源、环控信息等）；同时设备提供丰富的告警管理方式，支持指示灯、手机短信以及邮件等告警方式，提升设备维护效率;支持SADP协议,可自动搜索局域网内在线存储;支持通过SNMP与主流网管系统的对接，支持多设备集中管理.安防专用直写技术（CVR)高性能的流数据管理结构实现基于裸空间的预分配策略,规避文件系统损坏引起的文件不可读或丢失的问题，同时避免因文件碎片累积造成的覆盖写入性能衰减，保证性能稳定。混合流直存支持视频流、图片流、SMART流混合直存简单开放的架构支持从IPC/微卡口/DVS/DVR/NVR直接取流录像，亦支持从流媒体服务器取流录像，支持存储视频码流不小于6M，集成流媒体转发服务；可省去存储服务器、流媒体转发服务器；支持前端以RTSP、GB/T28181、ONVIF、PSIA等协议接入。丰富的视频应用服务支持报警录像、定时录像、手动录像等多种录像方式;支持抽帧存储，可减少存储容量;支持CVR集群技术，提供设备级保护，保证系统业务的持续性；支持智能补录（ANR）、录像丢失检测报警,可确保网络异常时录像数据的完整性;CVR应用自我监测及异常修复，可确保配置信息异常时数据不丢失、业务不中断；支持存储设备内部数据备份和设备间异地数据备份，进一步提高数据的安全可靠性；支持关键视频数据的加锁保护功能,防止循环覆盖.VRAID（VideoRAID）数据保护RAID组坏多盘时,录像业务“读、写”均不中断用户管理 权限管理：设备支持管理员、操作员和普通用户三级权限管理，管理员具备所有权限. 权限分配：操作员和普通用户默认权限不同，操作员默认具有所有通道相关的权限和语音对讲权限，而普通用户默认对通道仅具备本地和远程回放权限。仅管理员用户支持默认参数恢复,确保设备的安全性。4.4。3网络功能 网络应用：设备支持双千兆网卡，支持网络容错、负载均衡和多址设定三种工作模式，两张网卡可配置不同网段IP地址，实现双网隔离，节约专网IP地址. 网络检测：设备支持网络流量监控、网络抓包和网络资源统计能等功能，实时监控当前网络输入和输出的使用情况. 网络协议:设备除支持TCP/IP协议簇，实现远程访问外,还支持IPv6、UPnP(即插即用）、SNMP（简单网络管理)、HTTPS（HTTP安全版）、NTP（网络校时）、SADP（自动搜索IP地址)、SMTP(邮件服务)、NFS（NAS网盘）、iSCSI(IP SAN网盘)、PPPoE(拨号上网）等多种协议.4。4。4录像/抓图和回放 编码参数配置：设备支持前端网络设备的管理，可配置相机分辨率、码率、帧率等编码参数，且支持主码流（定时）和主码流（事件）两套编码参数参数录像。 录像/抓图类型：设备支持手动录像/抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测和报警录像/抓图、动测或报警录像/抓图、假日录像/抓图等多种录像/抓图方式,每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置，抓图时间间隔可选。 录像搜索:设备支持按通道号、录像类型、文件类型、起止时间、标签等条件进行录像资料的检索；支持按照人脸检测、区域入侵、越界侦测、虚焦侦测、场景侦测、音频侦测等智能侦测类型进行录像检索；支持智能码流存储和智能事件后检索，用户可自定义区域入侵、穿越警戒面等智能规则进行录像的后检索。 录像/图片回放：设备支持快速回放、常规回放、事件回放、标签回放、日志回放、图片回放等多种回放方式;支持智能浓缩播放,有事件发生的关键视频以1X速度播放；没有事件发生的视频则快速播放回放时可进行快放、慢放、倒放、单帧播放、前跳30s、后跳30s、上一文件、下一文件、电子放大等操作。 同步回放：设备支持同步回放，最多支持16路720p同步回放。 录像/图片备份:设备支持本地录像/图片备份，可通过USB接口外接U盘、移动硬盘和USB刻录机等进行备份,也可通过eSATA接口外接硬盘进行备份.4。4。5远程视频监控 远程预览：设备支持IE或4200客户端远程登录设备进行预览,最大支持128路网络视频同时访问. 双码流:设备支持远程主码流和子码流双码流访问，在网络带宽不足的情况下,可用主码流存储高清录像，子码流实时预览监控。 远程回放：设备支持远程搜索、回放、下载、锁定及解锁录像文件. 远程操作：设备支持远程获取和配置参数、配置录像/抓图计划、远程PTZ控制、远程JPEG抓图;支持远程格式化硬盘、升级程序、重启、关机等系统维护操作；支持获取设备运行状态、系统日志及报警状态等信息。 语音对讲：设备支持语音对讲功能，可实现客户端与设备之间的语音通信.4.4.6解码拼控子系统解码拼控子系统主要是采用海康威视系统级的以解码、控制、拼控等功能集于一体的视频综合平台来进行设计，满足解码拼控等功能.视频综合平台集所有控制解码设备于一体，参考ATCA （ Advanced Telecommunications Computing Architecture 高级电信计算架构 ） 标准设计，支持模拟及数字视频的矩阵切换、视频图像行为分析、视音频编解码、集中存储管理、网络实时预览、视频拼接上墙等功能，是一款集图像处理、网络功能、日志管理、用户和权限管理、设备维护于一体的电信级视频综合处理交换平台,解码拼控子系统采用视频综合各平台，性能强大，集成度高。4。4.7视频综合平台设计4。4。7。1一体化设计10) 可插入各类输出接口类型的增强型解码板，每个输出接口能输出多路高清视频，进行上墙显示；由于视频综合平台本身集成大屏拼控功能，能进行拼接、开窗、漫游等各类功能。11) 可插入各类信号输入板，可将电脑信号输入并切换上墙；除此之外，也可接入模拟、数字（HDSDI)或光信号的信源接入.12) 空余部分槽位,为后期系统扩展等提供方便接口.13) 将平台软件模块以X86板插入的形式全部部署在视频综合平台内,无需购置各类服务器,平台各模块借助综合平台高性能的双交换总线技术，高效平稳的运行,无需考虑原先网络压力问题.4。4.7。2链路汇聚（LACP）设计图7. 链路汇聚说明图由于视频综合平台是整个系统核心，包括流媒体服务器也部署在内，所以核心交换机到视频综合平台之间的网络承载的压力很大.为了保证整体系统稳定高效，设计采用链路汇聚（LACP）功能，在核心交换机和视频综合平台间用两条千兆网线连接,并进行设置.链路汇聚设计实现两大功能:14) 在带宽比较紧张的情况下，可以通过逻辑聚合可以扩展带宽到原链路的2倍;15) 在需要对链路进行动态备份的情况下，可以通过配置链路聚合实现同一聚合组各个成员端口之间彼此动态备份,当一条链路出现故障，另一条自动承担故障链路工作，系统正常运行。4.4.8视频综合平台主要功能4。4。8.1多种输入/输出16) 支持网络编码视频输入、VGA信号输入，数字矩阵交换和网络IP矩阵交换输出。17) 支持DVI/HDMI/VGA接口输出、整机最大支持256路D1/128路720P/64路1080P解码输出.4。4。8.2解码上墙18) 支持实时视频解码上墙,用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中,立刻进行该监控点实时视频的解码上墙处理；19) 支持历史录像回放视频解码上墙,用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立刻进行该监控点当前回放视频的解码上墙功能；20) 支持动态解码上墙云台控制功能，在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作；21) 支持多画面分割，解码窗口支持多画面分割，能够支持1、4、9、16等多种分割模式4.4。8。3拼控管理22) 支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏，适用于高清画面等需要重点监控的视频;23) 支持开窗漫游功能,大屏拼接后用户可以选择最多打开三个漫游窗体，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要.4.4。8。4报警上墙24) 支持单屏报警上墙,用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置，当计划内的报警产生时能够在配置的大屏中进行报警上墙功能,整个配置可按监视屏配置多个报警，各个监视屏可独立配置；25) 支持报警场景切换,用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示.4.4。8.5其他功能视频综合平台集成了视频输入、输出，视频编码、解码,大屏拼接控制、视频开窗、漫游等功能,将原来需要多个设备才能实现的功能集中在一台设备上,从而降低了设备之间连接线缆的成本,减少了故障点，减少了设备空间占用，为整个机房的美观创造了良好条件。主要功能效果展示单屏显示组合大屏的每个单元单独显示一路视频画面，每个单元的视频信号可以任意切换(显示效果如下图所示）.图8. 单屏显示示意图整屏显示整个大屏显示一路完整的视频图像，显示的图像可以是复合视频（PAL或NTSC）、VGA、S-Video、Ypbpr/YCbCr、DVI。图9. 拼接显示示意图任意分割组合显示以一个屏为单元可任意1、4、9、16路画面分割显示；可以任意几个大屏组合显示一路画面.图10. 分割显示示意图图像叠加漫游可以将任意一个或者多个信号叠加到其他信号之上显示，并且可以随意移动，进行漫游.图11. 叠加显示示意图图像半透明混合处理可将任意一个信号叠加到其他信号（地图)之上，图像透明度可调，即可以看到实图像又不覆盖其他信号。图12. 半透明显示示意图图像拉伸可将一个信号在整个屏幕墙上随意缩放。图13. 图像拉伸显示示意图LOGO/OSD显示在不占用视频输入的情况下，可通过网络在任意单元上以任意大小显示任意多幅静止图像，也可以是LOGO信息或地图。可在任意单元任意位置显示适量字库文本信息,文字透明度可调。图14. OSD显示示意图视频综合平台亮点高性能解码拼控视频综合平台在规划时采用高性能DSP芯片,具备强大的解码能力，单板8个输出接口,具备128路D1或32路1080P的解码资源，只要使用一张板卡就可实现8个屏幕的4画面显示1080P的要求,并可满足16分割显示D1的资源要求，在这点上是同类任何产品单独使用或组合都无法实现的,同时能很好的解决多解码器多分割时出现的问题.四大优势如下:26) 解码、拼接一体化设计，具备强大的解码性能和拼接性能:单块板卡支持32路1080P高清前端解码上墙,并可实现8块大屏的拼接，同时支持32个1080P全高清窗口的漫游漂移等功能。解码板的解码拼接一体化设计也避免了传统解码加拼控结构中解码器输出到拼控器输入的瓶颈.27) 节约成本：解码能力强,能最大限度减少解码器数量，并无需拼控器设备；28) 主码流解码：无需切换到子码流方式进行解码,图像切换时间短，基本无黑屏现象。图15. 4画面显示效果图29) 而在此基础上还能进行多种花式视频显示,如开窗、漫游、组合等任意形式的显示模式。图16. 花式显示模式图全高清电脑信号实时上墙视频综合平台全新VGA输入板采用最先进芯片，支持1080P、16001200、1920*1200等多种全高清分辨率输入，并且上墙时采用非压缩的方式，很好的解决了客户的高清电脑视频上墙功能，并且能很好的满足客户实时性的要求.在此基础之上，视频综合平台也具备网络抓屏上墙的模式,用来辅助使用，满足客户多数量、多类型的电脑上墙需求。图17. PC信号全高清实时上墙效果图全方位系统管理功能30) 视频综合平台内嵌平台管理软件,平台管理软件按照标准架构设计。在硬件层面上包含解码功能、电视墙显示功能，在软件层面上包含设备接入服务、报警处理服务、存储管理服务、电视墙管理服务、用户接入服务、用户管理服务等模块，可方便的实现监控系统中除存储外的所有功能.31) 在解决软件兼容性问题方面,内嵌的平台软件与海康的前端摄像机、存储及一体机的硬件功能都完全兼容，并做过长期稳定性测试,保证系统的兼容性和稳定性。32) 并且由于软件内嵌，无需安装调试，只需要配置设备IP,添加前端及配置存储计划，设置电视墙显示模式即可将整个系统管理起来,解决了软件安装调试周期长的问题。33) 软件内嵌也提高了设备的性价比，解决客户建设小型监控系统资金不足的问题。设备选型说明视频综合平台的设备选型主要考虑板卡的配置,可分为三步进行选择：34) 输入板卡的选择；35) 输出板卡的选择36) 机箱选择。首先按输入信号类型选择输入板及数量,然后根据电视墙接口和解码数量选择输出板及数量，最后根据输入板和输出板总数量选择机箱。输入板配置根据不同的视频种类选择相应的视频综合平台输入板卡，尽可能满足监控中心图像汇聚的需求,输入板类型的选择如下表：表1 输入板类型选择列表视频类型输入板卡类型模拟监控视频输入、标清视频会议输入标清编码板计算机视频信号接入(VGA接口）、
