新疆忠泰建筑集团有限公司 外保温方案

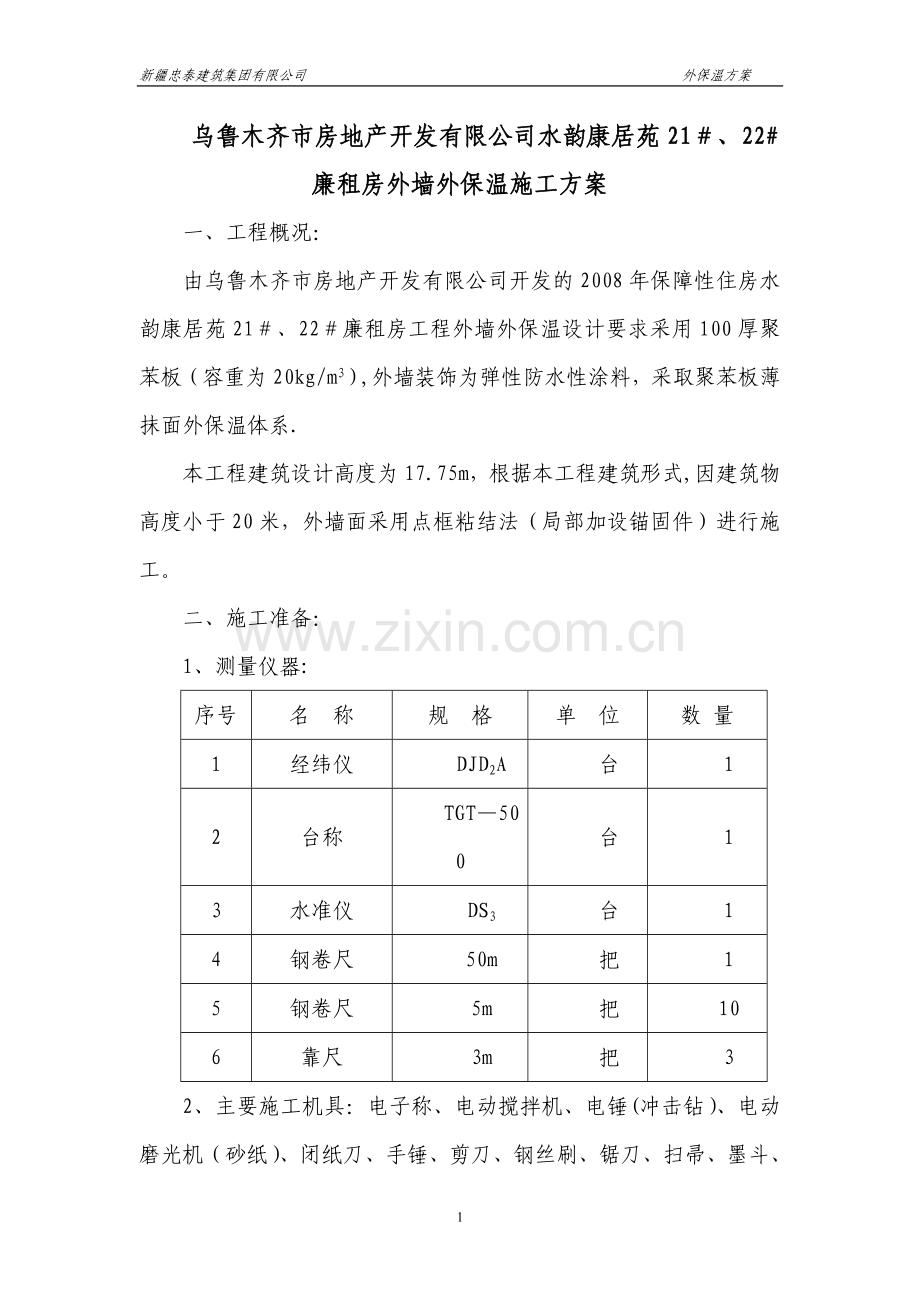

乌鲁木齐市房地产开发有限公司水韵康居苑21＃、22#廉租房外墙外保温施工方案
一、工程概况：
由乌鲁木齐市房地产开发有限公司开发的2008年保障性住房水韵康居苑21＃、22＃廉租房工程外墙外保温设计要求采用100厚聚苯板（容重为20kg/m3）,外墙装饰为弹性防水性涂料，采取聚苯板薄抹面外保温体系.
本工程建筑设计高度为17.75m，根据本工程建筑形式,因建筑物高度小于20米，外墙面采用点框粘结法（局部加设锚固件）进行施工。
二、施工准备：
1、测量仪器:
序号
名 称
规 格
单 位
数 量
1
经纬仪
DJD2A
台
1
2
台称
TGT—500
台
1
3
水准仪
DS3
台
1
4
钢卷尺
50m
把
1
5
钢卷尺
5m
把
10
6
靠尺
3m
把
3

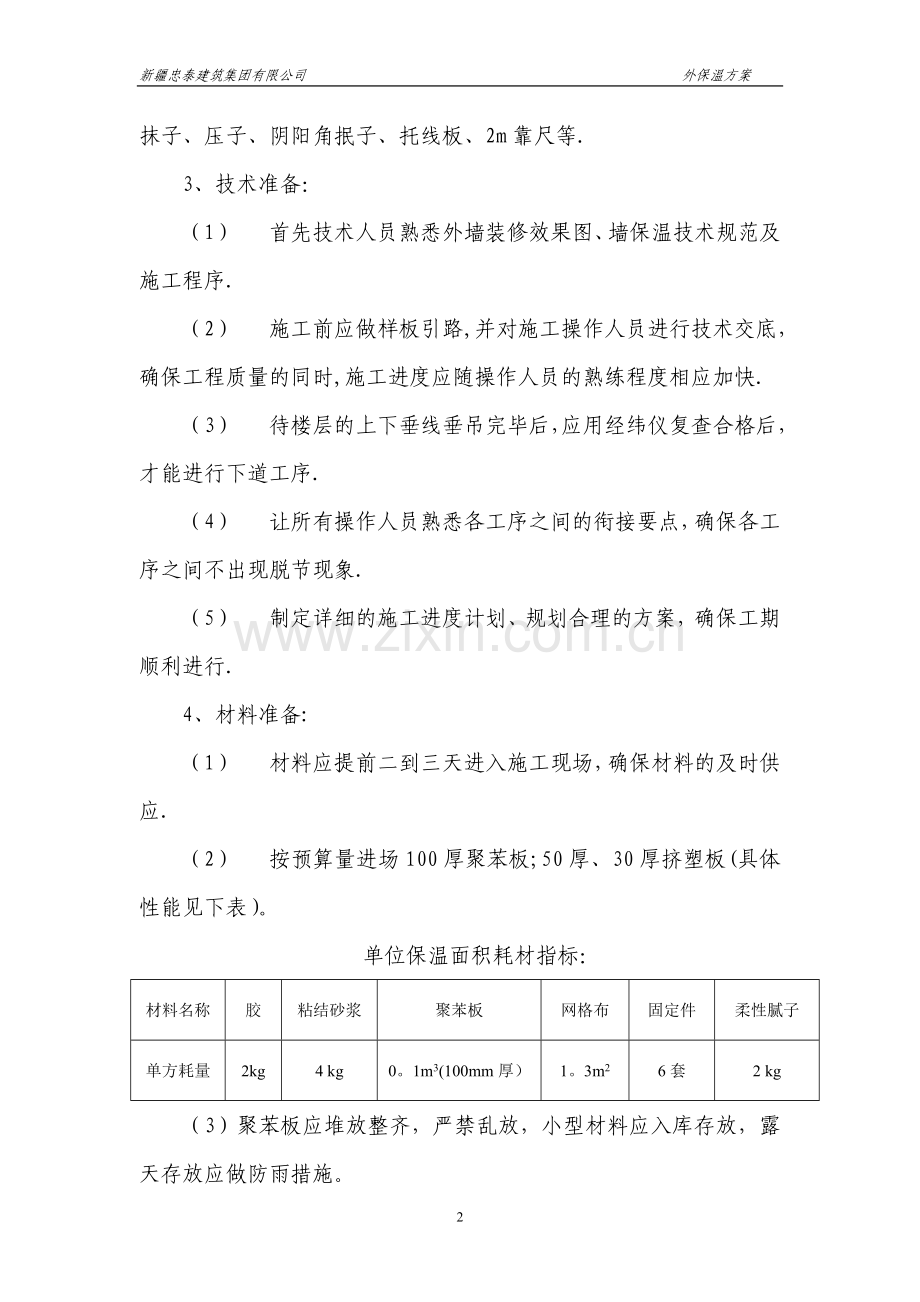

2、主要施工机具：电子称、电动搅拌机、电锤(冲击钻）、电动磨光机（砂纸）、闭纸刀、手锤、剪刀、钢丝刷、锯刀、扫帚、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等.
3、技术准备：
（1） 首先技术人员熟悉外墙装修效果图、墙保温技术规范及施工程序.
（2） 施工前应做样板引路,并对施工操作人员进行技术交底，确保工程质量的同时,施工进度应随操作人员的熟练程度相应加快.
（3） 待楼层的上下垂线垂吊完毕后，应用经纬仪复查合格后，才能进行下道工序.
（4） 让所有操作人员熟悉各工序之间的衔接要点，确保各工序之间不出现脱节现象.
（5） 制定详细的施工进度计划、规划合理的方案，确保工期顺利进行.
4、材料准备:
（1） 材料应提前二到三天进入施工现场，确保材料的及时供应.
（2） 按预算量进场100厚聚苯板;50厚、30厚挤塑板(具体性能见下表）。
单位保温面积耗材指标：
材料名称
胶
粘结砂浆
聚苯板
网格布
固定件
柔性腻子
单方耗量
2kg
4 kg
0。1m3(100mm厚）
1。3m2
6套
2 kg
（3）聚苯板应堆放整齐，严禁乱放，小型材料应入库存放，露天存放应做防雨措施。
5、现场准备：
施工现场的场地太小,外墙保温的材料不能过多堆放，给材料计划带来一定的困难，所以考虑到本工程场地有限，材料应分批、分段供应.
6、施工条件：
（1)外墙保温施工应在结构门窗及门窗框、施工及验收完毕后进行.
（2）操作环境温度不低于50c,风力不大于5级。
（3）在雨天不能施工。
三、施工部署：
1、施工管理体系（见管理体系图）:
2、施工工艺流程:
聚苯板薄抹面外保温体系：
基层处理 测量放线 挂基准线 配置聚合物砂浆 粘贴包边玻纤网格布 粘贴聚苯板 安装锚固件 抹底层聚合物砂浆 压贴网格布 抹面层聚合物砂浆 防水涂料或面砖施工 清理饰面层 验收
3、施工安排：
本工程保温施工安排自2008年8月15日主体完工,吊篮脚手架搭设完成正式开始,至2008年9月15日完成.自上而下进行。施工用吊篮脚手架详见吊篮脚手架施工方案）.
水韵康居苑21＃、22＃廉租房
管理体系图
项目经理：

技术负责人：

22#楼负责人
：

试

验

员：
材

料

员：
综合业务员：
资

料

员：
安

全

员：
质

检

员：
21#楼负责人：

外墙保温班：

四、施工方案：
1、聚苯板薄抹面外保温体系：
(一) 基层抹灰清理:按照设计要求，外墙面进行抹灰，采用1：3水泥砂浆抹灰、压光，清除墙面上残余砂浆及杂物。清净墙面污染粉尘。
(二) 墙面测量及弹线、挂线：
1. 在阴角、阳角和墙面适当部位固定钢丝以测定垂直基面误差,做好标记并记录；在每一层墙面上适当的部位（窗台下方）拉通长水平线用以测定墙面平整度的误差，做好标记。
2. 依照基准线弹水平和垂直伸缩缝分格线.
3. 挂控制线。墙面全高度固定垂直钢丝,每层板挂水平线。
（三)粘贴安装聚苯板
1。拌制粘结剂,用电动搅拌器搅拌均匀，一次的配制量以60min内用完为宜。
2。粘翻包(包边）网格布.聚苯板安装到墙面的上、下、左、右顶点（含伸缩缝、门窗洞口、阳台栏板等到处时）要预贴(在粘贴聚苯板前完成）翻包(包边）网格布，布宽为保温板厚+200mm，长度根据该处具体情况确定.
3。涂抹胶粘剂。聚苯板通常规格为1200mm×600mm。在板边缘抹宽50mm、高10mm的胶粘剂，板中间呈梅花点布置，间距不大于200mm，直径不大于100mm(粘结面积≥板面积的30%）。板上口留50mm宽排气口（见图1聚苯板点框粘接)。板在阳角处要留马牙槎，伸出部分的聚苯板不抹粘结剂，其宽度略大于聚苯板厚度。
4。粘结聚苯板。首层墙体易受外力撞击部位，应做加强网格布，并且大角应交错互锁。（见图2）
粘板时应轻揉均匀挤压板面，随时用托线板检查平整度.每粘完一块板,用木杠将相邻板面拍平,及时清除板边缘挤出的胶粘剂；聚苯板应挤紧、拼严,若出现超过2mm的间隙,应用相应宽度的聚苯板填塞;严禁上下通缝(图3、4为门窗洞口及聚苯板排列示意图）.若墙体基面局部超差，可调整粘结剂的厚度。
粘贴施工洞口时应整板套裁，并且聚苯板之间错缝不小于整板的1/3.
5.聚苯板修整。粘贴好的聚苯板面平整度要控制在2—3mm以内。超出平整度控制标准处，应在聚苯板粘贴12h后用砂纸或专用打磨机等工具进行修整打磨,动作要轻.
6.如需安锚固件，当聚苯板安装12h后，先用电锤(冲击钻）在聚苯板表面向内打孔，孔径按依据保温厚度所选项用的固定件型号确定；深入墙体深度，随基层墙体不同而有区别;陶粒混凝土墙≥45mm，混凝土和其他各类砌块墙≥30mm；然后安装锚固件，具体布置图如下:
(四）压贴翻包网格布
在设翻包网格布处的聚苯板边缘表面，点抹聚合物砂浆,将预贴的翻包网格布抻紧后粘贴平整，注意与聚苯板侧边顺平。
（五）安装伸缩缝分隔木条（米厘条）
米厘条断面大小根据伸缩缝大小确定，在使用前要充分吸水，然后将米厘条嵌入分格缝内，露出板面3—5mm，找平、固定。
(六)抹聚合物砂浆防护层（包括底层、网格布、面层)
1.聚合物砂浆的拌制，用电动搅拌器搅拌均匀，一次搅拌量的使用时间不宜超过60min.
2.抹底层聚合物砂浆
将搅拌好的聚合物砂浆抹于安装好的聚苯板面上,厚度平均为2-3mm。
3.贴压网格布
剪裁网格布应顺经纬线进行，将网格布沿水平方向绷平，平整地贴于底层聚合物砂浆表面，用抹子由中间向上、向下及两边将网格布平压入砂浆中,要平整压实，不得皱褶，严禁网格布外露；网格布的搭接,左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm。
(七)抹面层聚合物砂浆
在底层聚合物砂浆终凝前，抹1—2mm厚的聚合物砂浆罩面,以刚盖住网格布为宜.砂浆切忌不停揉搓，以免造成泌水,形成空鼓。如底层聚合物砂浆已终凝,应做界面处理后再抹面层砂浆。
聚合物砂浆防护层总厚度3—5mm;首层用双层网格布加强，总厚度5-7mm.
(八）粘贴加强网格布
1.大阳角、口角加强网格布
大阳角必须增设加强网格布，总宽度400mm（见图5外墙阴阳角做法）。门窗洞口四角处，必须加铺400mm×200mm的加强网格布，位置在紧贴直角处沿450方向(见图6门窗洞口网格布加强图）；加强网格布置于大面网格布的里面。
首层或有特殊要求处,需做双层网格布加强时，应在做完单层网格布罩面砂浆后，再贴铺一道网格布并罩面，总厚度5—7mm。
(九)装饰线
凹装饰线，在粘贴好的聚苯板面，按设计要求，用墨斗弹出分格线，竖向分格线应用线坠或经纬仪校正.用开槽机制出凹槽，凹槽处保温板厚度不得小于30mm。
凸装饰线，在结构墙体或已粘贴好的聚苯板面上，粘贴加工好的装饰线条,必要时辅之专用螺栓固定。
装饰线的防护砂浆及网格布做法同上，网格布不断开.窗口侧面保温；见图7,含外窗台设安全托架。
五、质量保证措施：
1、质量保证体系图(附后）：
2、一般规定
(1）外墙外保温系统施工前门窗框、阳台栏杆和预埋铁件应安装完毕，并将墙上的施工孔洞堵塞密实.
(2）外墙外保温系统施工应在聚苯板粘贴完后进行隐检,抹灰完成后进行验收。
（3）各项目检查数量应符合以下要求:以每500-1000m2划分为一个检验批,不足500mm2也应划分为一个检验批；每个检验批每100m2应至少抽查一处，每处不得小于10m2。
3、主控项目
（1)外墙外保温系统所用材料，应按设计要求选用，并符合本体系及国家的有关标准的要求.
检验方法：检查产品检测报告，产品合格证书，进场验收记录和施工记录.若有疑问或约定，还应对体系和组成材料的某些性能进行复验。需重点检查的项目见表23—44。
(2）外墙外保温体系施工前，基层表面的尘土、污垢、油渍等应清除干净.改建的旧房必须通过实测确定基层墙体的附着力。
（3)胶粘剂和聚合物砂浆的配合比应符合外墙外保温体系的要求.
（4）每块聚苯板与墙面总粘结面积不得少于30％聚苯板与墙面必须粘结牢固，无松动和虚粘现象。需安装锚固件的墙面，锚固件数量和锚固深度应符合设计与外墙外保温体系的要求.
（5）聚合物砂浆与聚苯板必须粘结牢固，无脱层、空鼓，抹灰面层无爆灰和裂缝等缺陷。
3、一般项目
（1）聚苯板安装应上下错缝，碰头缝不得抹胶粘剂。各聚苯板间应挤紧拼严，接缝平整。
（2)聚苯板安装允许偏差和检验方法应符合表23—45的规定.
（3)网格布应压贴密实，不得有空鼓、褶皱、翘曲、外露等现象。搭接长度必须符合规定要求.
（4)抹灰面层应表面洁净，接槎平整。
（5）保温墙面层的允许偏差和检验方法应符合表23—46的规定。
（6）保温墙面层的外饰面质量应符合相应的施工及验收规范的要求。
六、安全措施
1、操作人员必须持证上岗,严格遵守安全操作规程，不准违章酒后冒险作业.
2、正确使用劳动保护用品，高处作业系好安全带，安全带必须系在专用的安全绳上。
3、吊篮内侧距建筑物为10—20㎝,每个吊篮的间距不大于20㎝
4、吊篮每层高度不大于1。8m宽度不大于1。0m。
5、悬挂吊篮的挑梁必须固定牢固，当采用预埋件固定时，预埋件采用不小于Φ8钢筋，当用配重固定时，配重必须有固定的容器沙袋盛装。
6、吊篮的外侧和端部设两道防护栏杆，高度不小于1。5m栏杆外侧满挂安全立网,挑梁两端用纵向水平杆连接成整体。
7、吊篮升降到指定位置后必须与建筑物牢固拉接,上下吊篮要设固定通道。
8、吊篮与挑梁必须用直径不小于12.5mm钢丝绳连接，缠绕挑梁不得小于三圈，不得绑扎，必须用三个以上卡子固.
9、每个吊篮必须备两根保险绳,每次升降后要将保险绳与吊篮固定牢靠.
10、严格控制使用荷载并随时清理吊篮内的杂物.
11、吊篮搭设完毕，经有关人员验收合格后方可使用。
水韵康居苑21＃、22#廉租房
质量保证体系图
项目经理：

质量检查员：
技术负责人：

21#楼负责人：
22#楼负责人：
质

检

员：
安

全

员：
资

料

员：
综合业务员：
材

料

员：
试

验

员：

外墙保温班：

编 制 依 据
1、 施工质量现行验收规范
2、 外墙保温工程技术规程（JGJ144-2004)
3、 聚苯乙烯板外保温建筑构造（新06J108）
4、 聚苯板薄抹面外保温体系构造(新03J103）
5、 民用建筑节能工程施工质量验收规程
