海康威视高校安全防范系统解决方案.doc

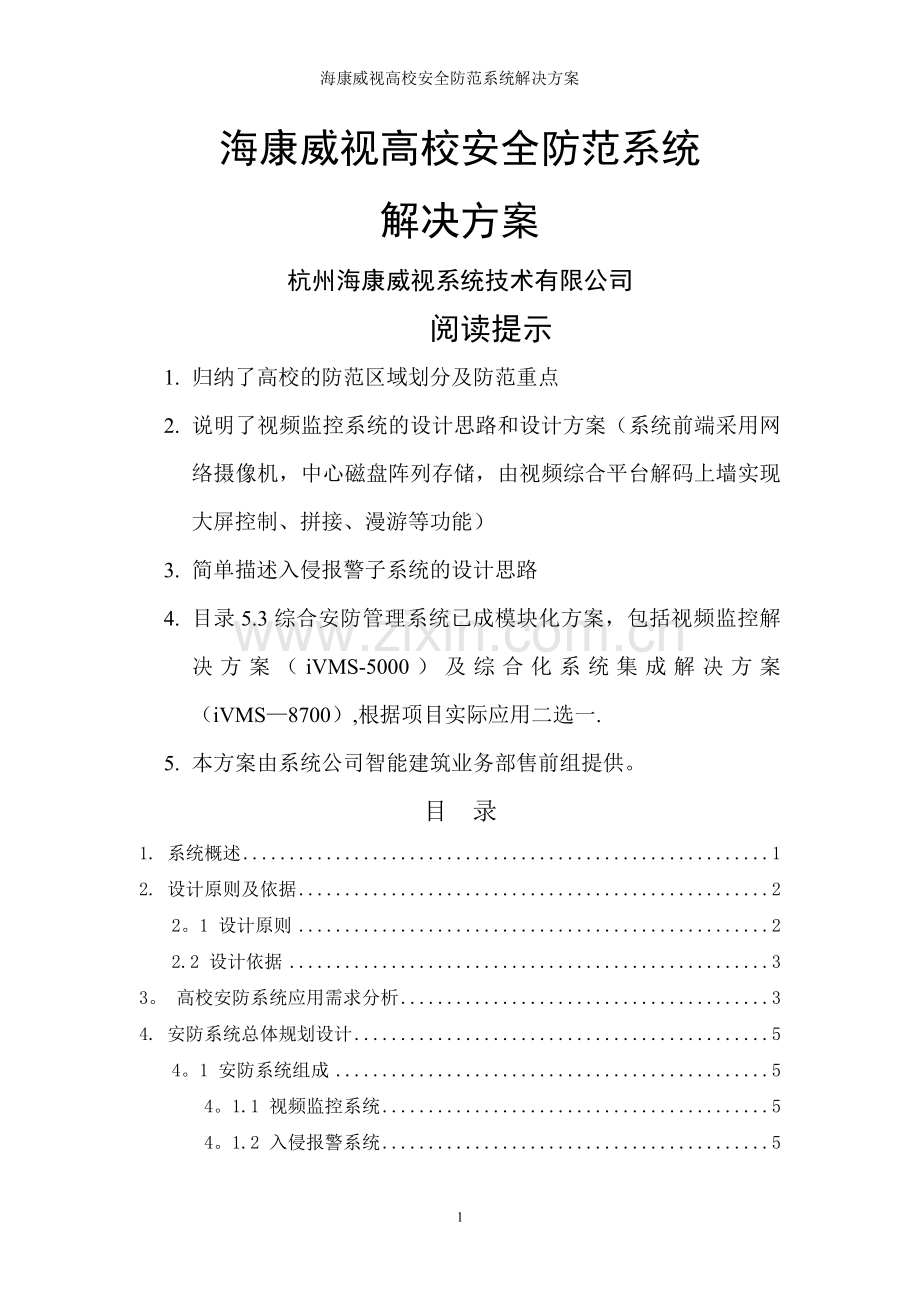

海康威视高校安全防范系统解决方案海康威视高校安全防范系统解决方案杭州海康威视系统技术有限公司阅读提示1. 归纳了高校的防范区域划分及防范重点2. 说明了视频监控系统的设计思路和设计方案（系统前端采用网络摄像机，中心磁盘阵列存储，由视频综合平台解码上墙实现大屏控制、拼接、漫游等功能）3. 简单描述入侵报警子系统的设计思路4. 目录5.3综合安防管理系统已成模块化方案，包括视频监控解决方案（iVMS-5000）及综合化系统集成解决方案（iVMS8700）,根据项目实际应用二选一.5. 本方案由系统公司智能建筑业务部售前组提供。目 录1. 系统概述12. 设计原则及依据22。1 设计原则22.2 设计依据33。 高校安防系统应用需求分析34. 安防系统总体规划设计54。1 安防系统组成54。1.1 视频监控系统54。1.2 入侵报警系统54。1.3 综合安防管理系统64.2 安防系统结构65. 安防系统详细设计75。1 视频监控系统75.1。1 系统结构75。1.2 前端监控点设计95。1.3 传输设计155.1。4 监控中心设计165。2 入侵报警系统265.2.1 系统概述305。2.2 报警系统组成315.2.3 传输设计325.2。4 系统控制设计325.3 综合安防管理系统3325高校安全防范系统1. 系统概述高校是国家人才培养的重要场所和机构，随着我国高等教育的不断深化，高校的校园面积和招生规模以及功能的变化都对高校校园安全管理提出了新的要求，高校安全也越来越受到社会各方面的关注。占地广、管理人员少、人员密集、防范意识差等诸多因素的限制，让高校安防与其他领域相比更具有特殊性。为了加强高校内部的设施安全和人员管理，充分利用现代的高科技手段，最大限度地节省资源、降低运行和人力管理成本,高校安全防范系统建设包括以下几个部分：1、 视频监控系统2、 入侵报警系统3、 高校一卡通系统4、 综合安防管理系统视频监控系统简而言之是通过图像监控的方式对高校的重要区域和主要出入口作一个实时、远程的视频监控的安防系统.系统由前端摄像机、中心控制系统和存储系统等组成.前端主要设计在教学区及生活区出入口、室外主要道路口、各楼栋的出入口、各教学楼、实验楼、宿舍等功能性用楼的楼梯口、走廊、教室、实验室、重要机房内、财务室、图书馆、体育场馆、剧院等重要区域。中心设计一套视频综合管理平台及录像集中存储系统，系统主要通过网络将系统前后端设备连接起来，实现对视频的切换浏览、录像和查看功能。入侵报警系统的作用就是利用各种类型的探测装置，对高校外围区域或建筑内部进行布防,它可探测非法侵入,并且在探测到非法侵入或主动触发报警按钮时及时向有关人员示警。保安人员获取入侵者方位，并迅速采取相应措施。一个完善的入侵报警体系除了具备现代化的报警设备,还应包括训练有素的响应力量,即警卫力量，将人防与技防科学的结合完成安全保卫的重任。高校一卡通系统集学生管理、门禁管理、停车管理及电子巡查管理等多种功能于一体的综合性系统，学生管理主要可以实现学生证、图书证、饭卡等多卡合一的功能，学生可以通过一卡通系统在指定地点消费、借还图书等；门禁管理包括校图书馆的进出道闸及部分重要机房、实验室、档案室等，通过权限的设定控制人员的进出；停车管理主要为进出教学办公区的车辆设定，常用的教职工车辆凭卡进出校门，临时车辆发放临时卡；电子巡查系统结合门禁系统，主要实现保安人员定时巡查的记录及管理。综合安防管理平台系统是把视频监控系统、入侵报警系统、高校一卡通系统等安防系统在统一平台上进行集中控制和管理的系统,它综合利用各子系统产生的信息,根据这些信息的变化情况，让各子系统作出相应协调动作，系统重点通过跨越不同的子系统,达到信息的交换、提取、共享和处理。2. 设计原则及依据2.1 设计原则高校因其占地面积广、建筑分散、人员密度高、教学科研仪器众多等因素使其对安全防范系统有不同于其他行业的特殊要求,高校安全防范系统在设计时应根据实际需求，遵循技术先进、功能齐全、性能稳定、节约成本等原则，并综合考虑维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：l 先进性：海康威视作为视频监控行业的龙头企业，提供的视频监控产品在技术上领先其他同行产品，同时，除了视频监控系统外的其他几个安防子系统设备也都选用业内先进产品，保证系统整体的先进性、技术寿命及后期投资的可延续性；l 经济性与实用性：高校的安防系统追求的是实用性，充分考虑高校安防系统实际需要和信息技术发展趋势,根据高校的现场环境，设计选用功能适合现场情况、符合高校安防要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求,经济实用。l 可靠性：高校是国家人才培养的重要场所和机构,聚集着纵多知识分子及求学青年，安防系统的建设起着对在校人员的保障作用,因此系统的可靠性至关重要。本系统基于可靠的网络通信技术,能确保系统级别的高稳定性和可靠性，满足724小时、全年365天的全天候长期稳定运行.l 稳定性：高校安防系统的设计具有较高的稳定性，系统采用的产品都是在实际应用中得到各行业领域用户认可的,系统具有一整套完成的系统管理策略，可以保证系统的运行安全稳定。l 扩展性：高校是紧跟着社会科技发展的步伐,高校安防系统设计需考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的需要。根据今后高校的实际要求扩展系统功能,同时本安防系统设计中留有冗余，以满足今后的发展要求.2.2 设计依据(1） 高校项目概况说明和项目总平面图；(2） 国家相关的标准和规范： 安全防范工程技术规范GB503482004 视频安防监控系统工程设计规范GB50395-2007 入侵报警系统工程设计规范GB503942007 安全防范系统验收规则GA3082001 中华人民共和国公安部行业标准(GA70-94） 视频安防监控系统技术要求（GA/T3672001） 民用闭路监视电视系统工程技术规范(GB50198-94) 机动车号牌图像自动识别技术规范（GA/8332009） 信息技术开放系统互连网络层安全协议(GB/T 17963） 建筑物电子信息系统防雷技术规范（GB503432004) 安全防范系统雷电浪涌防护技术要求(GA/T670-2006) 民用建筑电气设计规范(JGJ/T162008)3. 高校安防系统应用需求分析高校管理的日渐社会化，使其处于一个完全开放的状态，周边环境越来越复杂，人员流动性增大,而高校的安全管理制度又不健全，这使得高校内各类安全事故频发。为了确保高校的安全，全国各地相继出台了相关的高校安防的政策和规范,从而大大提升了学校的技防水平,也逐步使得安防产品在高校内得到普及。随着人们安防意识的不断提升，高校安防向技防迈进的距离越来越近。除了加强值守人员安全防范意识，增加人力、加固门窗外，通过监控、报警、在线电子巡查等技防设施的建设和应用也开始为高校安防出力。一般来说，高校安防常见几大问题如下：1、高校安全防范部位较多，要求各不相同高校为满足学校教学和师生生活的各项功能，往往分为教学办公区和生活区，同时加上流动人员复杂,使当今高校形成了功能完备、具备自身特点的生活片区。许多学校为了适应招生规模增加的需要,又建设了跨区域的新校区。根据有关标准，高校的重点防护部位主要有以下五类:一、学校外围道路交叉口，包括学校出入口及主要通道，学生宿舍出入口和公共走廊，以及食堂、图书馆、体育场馆、档案室、网络中心、财务室和重要办公室等；二、重点实验室;三、危险物品储藏室；四、电化室，包括计算机教室、电子阅览室、标准型多媒体教室、教学仪器集中存放点等；五、学校自行确定的其他重点要害部位。根据高校内不同建筑的功能，技防设备使用可各自独立，而且每种场所的具体防范要求标准各不相同，因此高校安防系统必须满足安全可靠、集中管理、安装方便等要求。2、高校开放程度逐步扩大、进出人员日趋复杂随着国家高等院校的扩招，学校人数也在逐步增多,校区扩容和校舍扩建频繁，有的新建校区还是无围墙式校区，这使得高校与社会的分界日渐模糊，造成高校周边的环境日趋复杂。许多学校为了完善高校的各种功能，开放程度不断扩大，后勤服务社会化程度也越来越高，各类服务机构员工、教师亲属、学生家长、高校建设者以及其他流动人口等，使得高校的进出人员构成复杂.高校的开放性和外来人口的流动性在不断增加，众多的不安全因素,如盗窃、抢劫、聚众斗殴、食物中毒、非法商贩、考试舞弊、宿室火灾等开始影响着高校，高校想在保持开放的同时加强治安防范，必须加强技防建设。3、高校的重要教学仪器设备逐步增多随着学校电化教育的需要，大量现代化教育仪器、电脑、投影仪等设备在学校内应用逐步增多,高校的电化室、计算机教室、实验室、学生宿舍等多个重点部位,极易成为犯罪分子的盗窃目标.有媒体做过统计，高校盗窃案件是普通住宅小区的三倍,而侵害高校财物主要是学校办公室及师生宿舍的电脑、手机、现金、非机动车等。犯罪嫌疑人乘用餐、上课、自习时段学生不在宿舍，或乘人员出入频繁时段进行盗窃甚至伤害.4、学校假期多，学生安全防范意识相对较弱寒暑假和节假日是高校盗窃高发期，犯罪分子极可能利用这些空当时段进行盗窃。同时，学生本身的安全防范意识和自我控制能力较差，使高校宿舍内财物失窃的事件时有发生.根据以上分析，遵循技术先进、功能齐全、运行可靠、性能稳定、经济适用等原则设计一套针对高校的安全防范系统，包括视频监控系统、入侵报警系统、高校一卡通系统、综合安防管理系统等多个子系统,实现对高校全区域、全天候的技术保护防范，将所有安防子系统接入到综合安防管理系统一个平台上,实现对所有子系统的集中管理，加强安防系统之间的联动，方便工作人员的管理。4. 安防系统总体规划设计4.1 安防系统组成随着社会对学生在校期间安全的关注凸显,学校的责任感也越来越强,高校安防系统将会朝着智能化方向发展，与教务、教学、管理系统进行有效整合,实现整体资源的高效利用和资源的优化配置。各种安防系统融入到高校管理的方方面面，并与传统的教学模式相结合,成为高校管理与安全保卫中不可或缺的部分。海康威视根据自身的专业特点,为高校详细设计视频监控系统和入侵报警系统，并通过建立综合管理平台将各个安防子系统统一到平台进行集中管理.4.1.1 视频监控系统视频监控系统是高校安防中使用最多、最普遍的系统之一，分为实时监控、全方位监控、联网监控等，高校的视频监控系统也渐渐的被用于考试管理和远程教学等方面。视频监控系统前端主要摄像机,根据现场不同的环境和应用选用不同的摄像机，在出入口选择红外摄像机及高速球机,在楼梯口和走廊设置红外枪式摄像机,在周界可以选用红外摄像机和高速球机,在高校室外开阔区域选用室外球型摄像机等,在教室内可以选用红外半球摄像机。在中心设置存储设备及显示控制等，实现远程监控.4.1.2 入侵报警系统入侵报警系统是对非法入侵向安保人员提供报警信号的安防系统.系统前端主要在校区周界、生活区周界、保安亭、机房、财务室、行政办公室等重要场所设置三鉴探测器或紧急报警按钮。系统通过报警总线将前端探测器和中心报警主机连接起来，实现对重要区域的非法入侵探测，一旦监视区域内发生非法入侵或在岗人员主动发送报警信号，中心主机接收到报警信号后通过声光报警的方式提示安保人员。系统可与视频监控系统实现报警联动，以便在第一时间内通过视频了解现场情况。4.1.3 综合安防管理系统综合安防管理系统是一套具备集中管理、分散控制、优化运行及高效管理的综合平台,它具备整体高校安防系统的中央管理、监控及各子系统间的联动能力,并以一个简单易操作的用户界面提供优质服务。综合安防管理系统的设计完全基于高校内部的Intranet之上，通过Web 服务器和浏览器技术来实现整个高校网络上的信息交互、综合和共享，实现统一的人机界面和跨平台的数据库访问。4.2 安防系统结构在今天高校日益社会化的情况下，校园的安全保卫工作也是安防系统所要承担的一项重任.目前高校中所使用的安防系统主要有视频监控系统、入侵报警系统以及校园一卡通系统等，这些系统主要是为了保障师生的人身安全，保卫高校的资产,为促进和谐校园的建设奠定了坚实的基础。每个安防子系统都肩负着保卫高校师生的人生、财产安全，其都能独立运行，同时通过综合安防管理系统将视频监控系统跟入侵报警系统衔接在一起，实现安防子系统间的联动，方便工作人员管理的同时也提高了工作效率，降低了人力成本。高校安防系统的结构如下：5. 安防系统详细设计5.1 视频监控系统5.1.1 系统结构高校的视频监控系统包括前端的网络摄像机、视频信号的传输及监控中心的集中存储、显示和控制几个部分.系统实现实时的视频监控、录像存储调用和智能分析等功能。高校因其占地面积广,除了在校区建立一个主监控中心外都会选择在校区大门门卫、生活区等处建分控中心。高校往往都有分校区，考虑到多校区的视频共享联动，可以考虑对平台做一个级联。采用纯网络架构的视频监控系统有以下几个优点：1） 采用高清网络摄像机，图像效果有显著提高传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。而当发生案件时，从录像资料中很难对监控现场涉案的人员、物品准确认定,不具备很好的对侦破工作的指导性和法律质证能力。采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌.高清视频监控图像与标清视频图像清晰度的直观比较如下图所示:2)采用网络传输，质量更可靠，施工更方便本视频监控系统以网络为平台，采用全新的设计理念，以IP地址来识别所有的监控设备，采用统一的TCP/IP协议来进行图像、声音和数据采集传输。网络数字视频监控采用了网络数字传输信号，没有线缆长度和信号衰减的限制，而网络自身又不受地理区域的限制，因此可实现更广阔区域的监控布局.3)系统扩展更方便在一个网络视频监控系统中，只要在技术上采用统一的标准，对于应用的扩展而言，只是增加相同的设备和增加管理上的IP地址而已，对管理而言,增加设备站点只是意味着IP地址的扩充;将型号从模拟转换到数字，在采用统一的协议在网络上传输,对网络解决方案上的用户而言，监看视频画面、录制视频资料、控制传统云台镜头，仅仅是网络在线连接这么简单。高校视频监控系统的结构如下：5.1.2 前端监控点设计前端摄像机是整个视频监控系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。监控前端的设计将结合学校实际监控需要选择合适的产品和技术方法，保障视频监控的效果.作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用.对摄像机的基本要求是:图像清晰真实、适应复杂环境、安装调试简便。1、图像真实清晰-摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”,针对不同的行业有完全不同的优化方案.比如:广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言,视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如:人的肤色、衣着颜色、车辆颜色等。此外镜头倍数也将影响用户捕获图像的景深,广角取景能获取全景概况,长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然,在特殊场景下还需要特殊功能进行匹配，比如:超低照度、宽动态等等。2、适应复杂环境与硬盘录像机、交换机所处环境不同,摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。3、安装调试简便-摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。此外,建议为摄像机由UPS集中供电以保证电源洁净，防止串扰。5.1.2.1 监控点的选择视频监控系统主要由前端摄像机组成，根据现场不同的环境和应用选用不同的摄像机,在出入口选择红外摄像机及快速球机,在楼梯口和走廊设置红外枪式摄像机及宽动态红外摄像机，在周界可以选用红外摄像机和快速球机，在高校室外开阔区域选用室外球型摄像机等。应按如下描述来进行确定基本设置及类型选型。如图所示整个学校高校监控系统可以分为三道防线：第一道防线：高校周界、大门出入口，该部分主要采用入侵报警+周界监控+出入口监控的方式来实现.通过分析以往发生的高校事件,犯罪分子主要是通过学校出入口强行闯入高校，所以视频监控一定要把好出入口关，预防并及时发现隐患.高校周界采用室外快球摄像机和红外摄像机全天候记录视频信息;大门出入口及其他与外界相通的出入口,应选能全天候清楚的辨别出入人员的面部特征及机动车牌号的摄像机。入侵报警系统发出报警信号后，监控中心人员及时动作，视频监控等定位事故发生区域，视频监控可实现与报警系统的联动，由此可实现有目的的、精确的跟踪.第二道防线：高校内室外包括操场、生活区室外道路、主要路口等，该部分主要采用室外快球摄像机.第三道防线：各教学楼、办公楼、图书馆、实验楼、宿舍楼、体育场馆及餐厅等，通过安装在大门出入口、楼梯口、走廊等位置红外摄像机等不同类型的摄像机来实现相应区域内的监控；在教室、实验室、图书阅览室等采用红外半球摄像机。高校视频监控系统设施基本配置如下表:序号安装区域或覆盖范围 选用设备类型1学校出入口红外摄像机、智能球机2学校传达室红外半球3学校周界红外摄像机、智能球机4高校室外智能球机5各楼出入口（包括宿舍门口）宽动态摄像机6楼梯口、走廊红外摄像机7教室、实验室红外半球8体育场馆剧院及图书馆大厅红外智能球机9停车场、单车停车棚 红外摄像机5.1.2.2 高校出入口高校的校门进出口及生活区的出入口颇多，社会人员往往是通过这些出入口强行闯入校园或生活区，是整个高校安全防范重要的区域，为了加强对高校及高校生活区进出车辆及人员的管理，需在每个门口设置监控点，安装摄像机时需考虑夜晚的光线很差，并且要求每监控点要看清楚进出车辆的车牌和人员的样貌，为高校的管理提供事实依据。本系统设计固定红外摄像机和快速球机的方式，实时记录各出入口信息。红外摄像机负责24小时监控整个场景，满足系统无盲区的要求；球机满足监控系统灵活性要求,可通过定制预置位等在不同时段分别监视不同区域目标。5.1.2.3 高校周界高校及学生生活区周边的围墙一般都是多边形，是整个高校安全防范最弱的区域，为了减少人力防范,防止犯罪分子及盗贼翻墙进入盗窃，需在周边围墙设置多个监控点。考虑到夜晚围墙的光线很差，并且要求每监控点可监看范围大,同时为了达到较好的防护级别，本系统采取快速球机种摄像机与红外摄像机相互配合实现全方位、24小时的无盲点的监控。摄像机安装在周界保护范围内，摄像机安装时不留盲点，其布置示意如图所示。5.1.2.4 高校室外高校室外包括生活区的室外道路，由于人员活动量都很大,也是极易产生争执，严重的话可能发生打斗情况，严重影响学校的正常管理，需要在此设置监控点.由于室外监控的范围很大，需要采用一体化智能高速球，进行全景监控.5.1.2.5 各楼出入口高校各栋楼进出口、宿舍门口颇多，是整个高校安全防范重点区域之一，为了加强对各个单元楼进出人员的管理,需在各楼门口区域设置监控点,考虑到要求能看清楚进出人员的样貌，本区域有全天候工作的要求，所以选择带宽动态功能的红外摄像机。5.1.2.6 楼梯口、走廊高校教学楼楼层通道非常多，是整个高校安全防范重点区域之一，为了加强楼层通道的管理,减少巡逻人员的劳动强度，让监控人员实时监控到楼层通道的情况，发现警情能够及时处理,需在教学楼楼层通道区域设置监控点，为教学楼的安全管理提供事实依据，本区域有全天候工作的要求,所以选择红外摄像机。5.1.2.7 教室、实验室、图书馆阅览室教室、实验室及图书馆阅览室等是日常教学工作、学生翻阅资料的主要场所,聚集的人群纵多，必须实时关注内部人员的动向,发生警情时监控中心能及时掌握现场情况并采取必要措施,在实现监视功能的同时不影响美观，在本区域选用红外半球摄像机,并选用广角镜头,实现大区域的实时监控.5.1.2.8 体育场馆、剧院及图书馆大厅高校的建设都离不开体育馆、图书馆等文体场所,有的高校还建有游泳馆等,这些区域都有一个共性，在室内但开阔，人群聚集。体育馆(游泳馆）及剧院是高校举办大型活动的场所，包括多个出入通道、主席台、看台、球场、更衣室、运动员休息室、播音室等,届时将有大量师生到场，同时还包括各级领导，人员众多且复杂，并且场内光线变化大，这对高校的保安系统是一个考验；同时体育馆又是举办各种赛事的场地，并且很多赛事都会安排在夜晚进行，运动场上难免会有些磕磕碰碰，如果处理不当可能就会酿成严重后果;结合海康威视产品特色，在这些区域吊顶安装带红外夜视功能的智能球机,考虑到游泳馆常年空气湿度大,建议采用室外球机。图书馆是高校的信息中心，安保区域包括进出大厅、楼道、电梯厅、图书借阅室、电子浏览室、自习区等，每天都有大量师生来这里探索知识，往往图书馆又只有一个大厅通道，每天进出人员纵多,特别是期末前,学生都会选择前往图书馆自学，这就给图书馆的安保人员带来了压力；结合海康威视产品特色，在图书馆大厅吊顶安装带红外夜视功能的智能球机.5.1.2.9 停车场、单车停车棚高校停放车辆面积广泛，是整个高校安全防范薄弱环节，为了加强停车场、单车棚车辆和人员的管理,减少巡逻人员的劳动强度，让监控人员实时监控到停车场、单车棚的情况,发现警情能够及时处理。需在停车场、单车棚区域设置监控点，考虑到停车场、单车棚光线差，并且要求能看清楚车辆停放和人员活动情况；为停车场、单车棚安全管理提供事实依据，本区域有全天候工作的要求，所以选择红外摄像机。5.1.3 传输设计5.1.3.1 传输方式的类型视频监控系统中，视频信号的传输是整个系统非常重要的一环,这部分的造价虽然所占比重不大，但关系到整个视频安防监控系统的图像质量和使用效果,因此要选择合理的传输方式。目前，在高清监控系统中最常用的传输介质是双绞线、光纤等方式。1) 视频双绞线传输视频双绞线基带传输是用5类以上的双绞线,利用平衡传输和差分放大原理.这种传输方式的优点是线缆和设备价格便宜,传输距离相对较远.2) 光缆传输光缆传输技术是远距离传输最有效的方式，传输效果也都公认的好，适于几公里到几十公里以上的远距离视频传输。具体实施是通过光缆把视频编码信号传输到监控中心的汇聚交换机上进行监控和存储；控制信号通过汇聚交换机传输到前端设备，完成对前端高清摄像机的控制。根据两种传输方式的特性，在本案的视频安防监控系统当中，两种传输方式比较如下：1) 图像质量光纤超五类非屏蔽双绞线；2) 传输距离:光纤超五类非屏蔽双绞线；3) 布线成本：光纤超五类非屏蔽双绞线；根据本次监控系统的整体构架及高校实地情况，对于不同场合、不同的传输距离，选择不同的传输方式。1、 室外场所一般距离监控中心较远，且因进监控中心信号有防雷的要求，宜选用光纤传输方式传输信号，有效地避免了视频信号受到雷击和静电干扰和破坏，确保视频信号稳定可靠的采集和传输；2、 由于本次视频监控系统采用纯网络架构，因此室内的监控点只需通过网线接入到就近弱电室的接入交换机上,距离超出一百米的则可考虑采用光纤传输。3、 当必须穿越复杂电磁环境时（如附件有大功率电动机)时，建议采用光纤传输方式。4、 生活区分控中心与校区的监控中心采用光纤传输。5.1.3.2 电源及控制信号传输前端摄像机建议采用UPS统一供电，UPS供电线路部署到每个楼栋或室外弱电箱，通过变压后输出给前端摄像机，直流供电线路采用RVV21.0。5.1.4 监控中心设计监控中心包含控制子系统、显示子系统、存储子系统等。5.1.4.1 控制子系统控制子系统主要指的是视频监控系统的管理平台软件和配套设备，如键盘等。 管理平台软件视频监控系统的管理平台软件是整个视频监控系统的核心。系统内任何的操作、配置、管理都必须在平台上完成,或通过平台注册，由其它设备或软件客户端完成。软件具备C/S、B/S两种架构。支持报警系统与视频监控系统的联动管理.软件采用模块化设计,可以分服务器安装系统模块，以降低服务器的资源处理压力。 键盘系统可采用网络键盘，接入系统中的交换机，经平台注册后,可以对前端视频点进行切换显示、远程控制等操作。键盘上三维摇杆的设计，给用户带来键盘、鼠标无法替代的使用感受。5.1.4.2 显示控制子系统显示控制子系统主要为实现高校值班室对高校监控范围内视频监控的统一调用、控制及显示而设计的，实现对数字视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能.显示控制子系统包括LCD监视器和DID液晶拼接屏。根据实际工程实施经验，建议控制台到电视墙的观看距离不小于 3 米。同时，为了方便安装维护,后面至少需要保留80 厘米净空间。一、视频综合平台解码部分解码子系统的主要是将前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。解码系统架构的参考图如下：与一般解码子系统相比，本次设计解码子系统不仅是个单纯的视频解码子系统,而是一个集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台，它将原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能。它可支持多种数据源同时接入，如:网络编码接入,光纤数字接入，SDI信号接入，DVI信号接入,VGA信号接入，BNC模拟信号接入。也可以支持多种输出接口输出，如：HDMI，DVI,VGA或者BNC.视频综合平台有如下一些特点： 拼接灵活性，操作便捷支持多种拼接方式，用户可以根据需求任意切换任意组合，可以实现开窗，漫游,拼接等功能，操作简单，在客户端软件中通过拖动实现轻松配置。图像显示是通过客户端软件控制视频综合平台进行输出给显示单元进行显示.客户端软件根据监控中心图像监控的需要设置显示策略，并控制视频综合平台实现图像的解码输出.除此之外，还可以实现报警联动输出，报警弹图像，图像轮巡，回放录像上墙等功能. 支持高清图像拼接上墙传统的监控分辨率4CIF为704x576，随着监视器分辨率的提高，以及拼接屏的使用，4CIF分辨率的效果逐步降低,而视频综合平台支持接入1080P或者UXGA（1600x1200)分辨率的图像，很好的解决了图像质量的瓶颈，并且配合DVI或者HDMI等输出高清接口，让拼接屏的图像显示质量有了一个质的提高. 集成度高，性能好可以对BNC,VGA，SDI,光纤等输入源进行编码压缩，采用海康威视自主研发的针对高清视频监控有特别优化的编码算法，并搭配TI高性能芯片，实现高压缩，低延迟。编码压缩的数据可以配合网络存储设备进行存储备份.可以解码1080P和UXGA及以下分辨率的编码图像数据,并使用BNC、VGA、DVI、HDMI等输出接口进行输出。支持BNC，VGA，光纤输入的原始数据直接上墙,减少编码和解码的延迟以及降低图像质量的损耗。具有强大的网络传输功能,接入视频综合平台的图像数据经过编码压缩以后，利用IP传输交换技术完成视频图像的分发,在保证信息安全的基础上，各业务部门的桌面终端（PC）均可访问权限范围内的视频资源，支持调看实时视频图像、PTZ控制和回放录像资料。具备报警输入和输出功能，可以实现红外对射等开关量报警输入设备的接入，还可以实现485和232信号量报警输入.可以实现指定规则下联动报警输出，还可以提供直流电压为报警设备供电。具备云台控制功能。 扩展性、兼容性强对老系统改建可以在不改变原有监控系统的基础上进行扩展，保护用户投资。不同视频综合平台之间使用光纤或者网络方式进行级联，并且可以对各级的平台进行统一的管理。前端摄像机前端摄像机前端摄像机视频综合平台视频综合平台 降低施工难度视频综合平台是可插拔板卡结构，针对不同的大屏要求可灵活增减板卡,机架式结构易安装,便于施工，集成度高省去了很多周边设备，更易布线及调试。 稳定性高,维护方便系统可以按照需求全天24小时、一年365天全天连续工作，所以视频综合平台必须具有高可靠性、高稳定性等特点，以保证连续正常运行。传统的大屏幕系统一般由编码器、矩阵、大屏控制器构成,组成比较复杂,每个环节都有可能存在不稳定因素，而且环节越多导致了排查错误约困难,而我司的视频综合平台将编码、矩阵以及大屏控制器整合在一起，在满足功能需求的基础上操作简便、维护简单、管理简捷。二、大屏显示部分高校的视频监控显示子系统大屏拼接推荐使用海康威视液晶屏,该屏是采用三星原装DID（Digital Information Display）液晶面板为核心技术的一体化单元.DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于大屏幕公共显示的技术障碍。一般来说,电视或电脑所用液晶屏的亮度只有250300cd/m2，采用DID面板的液晶屏幕亮度则高达7001000 cd/m2，对比度高达3000:110000：1，比传统电脑或电视液晶屏要高出一倍。采用DID面板的专业液晶监视器即使是在强光照射下也清晰可见。稳定运行寿命超长，维护成本低：液晶显示技术是目前最优异的平板显示技术之一，尤其是DID液晶屏，整机有50000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。全自动温控系统：DID液晶拼接单元配备有自动温度控制电路设计，可根据屏幕实际工作温度自动调节散热风扇的散热能力,在保证屏幕工作安静的同时，使DID液晶屏幕始终在最佳工作温度，提高了整机可靠性,有效延长屏幕的使用寿命.环保健康:与传统的背投式（包括CRT背投、LCD背投和DLP等）拼接系统相比，LCD液晶拼接系统发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉、铬等），有利于观看者的身体健康，是新一代的环保健康拼接系统，在欧美一些发达国家，LCD拼接系统已取代传统的背投式拼接系统成为主流.拼接方式任意选择，单元尺寸灵活,使用场所适应性强：DIDLCD液晶屏可以选择任意拼接（MN）,屏的大小亦有多种选择，40寸、46寸等多种规格，可以满足不同场所的需要。此外，海康威视液晶大屏幕具有高亮度、高对比度、快速响应时间、宽视角、超窄边等特点。 高亮度 普通液晶亮度 海康威视液晶亮度常规电视、电脑显示器等显示设备亮度值介于250300 cd/m2之间，海康威视液晶拼接屏的亮度值介于6001500 cd/m2之间。高亮度保证了画面显示质量，可以更加真实反映出信号源的本身的画面质量。 高对比度普通液晶对比度 海康威视液晶对比度海康威视液晶拼接屏的对比度高达2000:13000：1。高对比度可以更有效的凸显画面的本身的层次感，画面过渡更显细腻，有助于观看者有效捕捉到画面中的每一个细节。 快速响应时间普通液晶响应时间 海康威视液晶响应时间真正8ms响应时间，有效消除画面的拖尾现象，画面更加流畅，更佳的适应高速动态画面显示。 超宽视角普通液晶视角 海康威视液晶视角水平、垂直178的超宽视角，站在任意角度观看视觉效果均保持良好.卓越的显示性能在组成超大拼接大屏幕墙时显示效果尤佳，有利于用户处于各个角度观看时看到一致的图像效果. 超窄边结构 双边综合拼缝仅为6.7mm（46寸)海康威视液晶拼接屏双边综合拼缝仅为6。7mm。此外,公司也可以提供双边拼缝为22mm和20mm的液晶屏。多种可选尺寸可以满足不同客户的需求。下图为海康威视液晶拼接显示墙的实际拍摄图片。 海康威视液晶拼接墙实际效果图5.1.4.3 存储子系统存储子系统是为监控点提供存储空间和存储服务的系统，是为用户提供录像检索与点播的系统。一、 存储架构本方案存储采用基于磁盘阵列的CVR模式,这种存储模式省去了网络存储服务器，因此存储不再受网络存储服务器性能的影响，存储更加高效稳定，并节省了一定的成本.二、 视频存储的技术要求录像数据存储在磁盘阵列高速设备上，存储的图像数据采用标清或高清格式,录像数据应保存30天以上.存储的图像数据可通过网络接口以时间、通道等方式进行检索,允许多用户同时检索、调用录像.实际系统建设可按照不同区域设定存储格式和存储时间。但今后增加设备空间要预留。三、 存储系统的空间要求4CIF格式存储:监控资料存储系统的空间需求和监控系统的实际和使用有着直接的关系,需求的存储空间大小可以通过计算公式直接计算出来，如果录像以4CIF格式进行存储，平均码流1。5Mps，平均每通道一天 24 小时容量约为15。5GB，总的存储容量可按实际监控通道数及存储时间计算得出。720P图像存储：根据存储容量计算公式可以计算出，如果以720P图像格式存储,平均码流4.5Mps，每路摄像机一天 24 小时容量约为46。5GB.四、 监控资料后期检索方式监控资料的后期检索也是监控系统中的一个非常重要的环节.在监控中的实时监控图像固然重要，录制下来的监控资料也会在关键时候发挥更大的作用。在监控中,录制下来的监控资料可以作为不法分子的犯罪证据;在高校监控中，录制下来的监控资料可以作为意外事件中的分析资料等等.完善的监控系统会提供多种监控资料的后期检索方式以供选择，一般会分为简单检索功能和复杂的检索功能。需要注意的是，用户的查询检索同样会消耗存储系统的 I/O,并且是与监控录制系统同时工作，尤其检索查询的用户同时大量并发时,对存储系统将会是一个严重的考验.5.1.4.4 智能视频监控技术智能视频监控技术（intelligent video surveillance）起源于计算机视觉技术（computer vision)，它对视频进行一系列分析,从视频中提取运动目标信息，发现感兴趣事件,根据用户设置的报警规则，自动分析判断报警事件,产生报警信号，从而可以在许多场合替代或者协助人为监控。对比传统监控系统智能视频监控传统视频监控监控持续性不需要一直紧盯屏幕，保安人员只需要在系统告警时进行确认即可。避免了保安人员因长时间观看屏幕造成疲劳而降低注意力，提高了实际监控的效果，真正做到724全天候监控。
