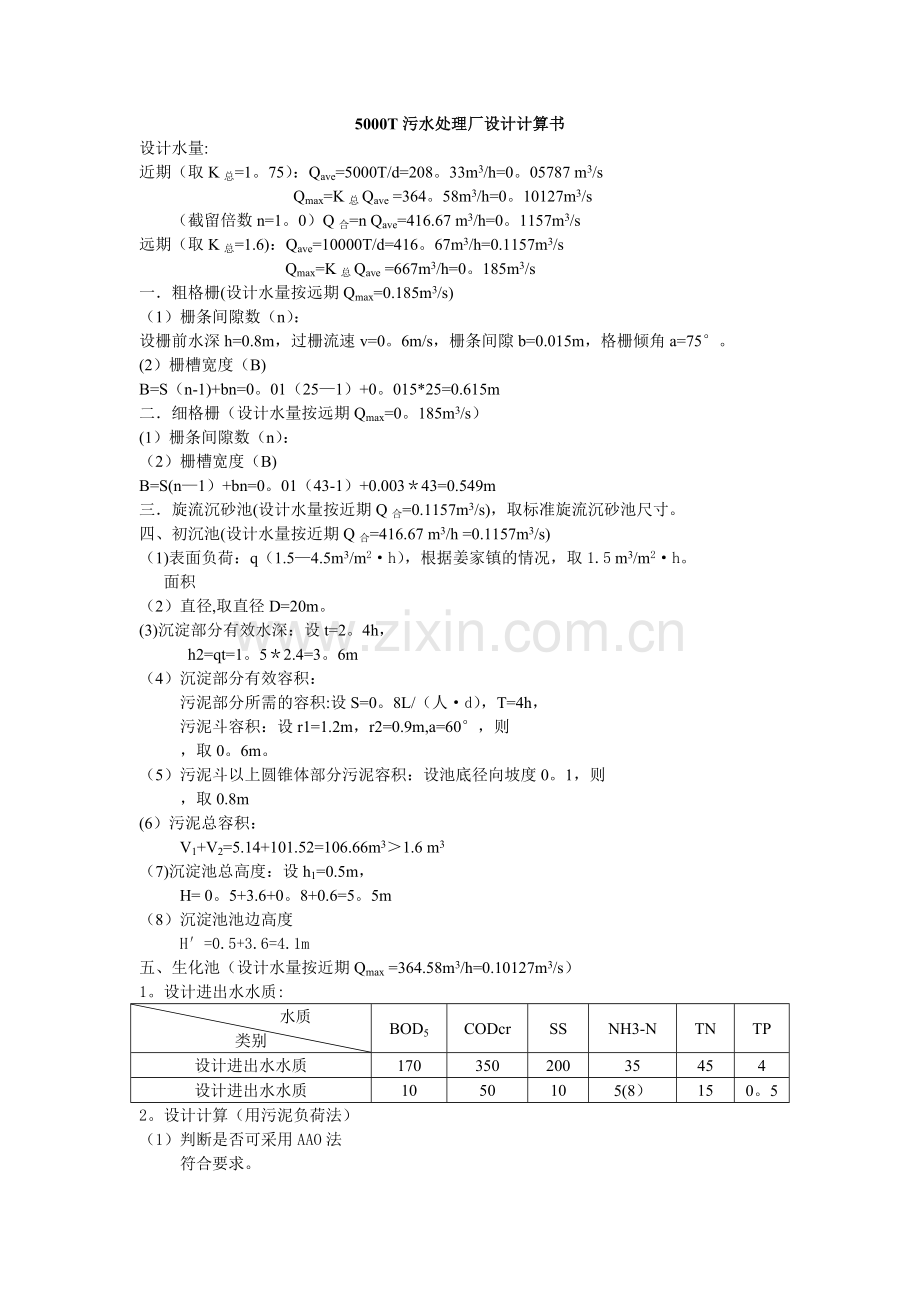

5000T污水处理厂设计计算书
设计水量:
近期（取K总=1。75）：Qave=5000T/d=208。33m3/h=0。05787 m3/s
Qmax=K总Qave =364。58m3/h=0。10127m3/s
（截留倍数n=1。0）Q合=n Qave=416.67 m3/h=0。1157m3/s
远期（取K总=1.6)：Qave=10000T/d=416。67m3/h=0.1157m3/s
Qmax=K总Qave =667m3/h=0。185m3/s
一．粗格栅(设计水量按远期Qmax=0.185m3/s)
（1）栅条间隙数（n）：
设栅前水深h=0.8m，过栅流速v=0。6m/s，栅条间隙b=0.015m，格栅倾角a=75°。
(2）栅槽宽度（B)
B=S（n-1)+bn=0。01（25—1）+0。015*25=0.615m
二．细格栅（设计水量按远期Qmax=0。185m3/s）
(1）栅条间隙数（n）：
（2）栅槽宽度（B)
B=S(n—1）+bn=0。01（43-1）+0.003＊43=0.549m
三．旋流沉砂池(设计水量按近期Q合=0.1157m3/s)，取标准旋流沉砂池尺寸。
四、初沉池(设计水量按近期Q合=416.67 m3/h =0.1157m3/s)
（1)表面负荷：q（1.5—4.5m3/m2·h），根据姜家镇的情况，取1.5 m3/m2·h。
面积
（2）直径,取直径D=20m。
(3)沉淀部分有效水深：设t=2。4h，
h2=qt=1。5＊2.4=3。6m
（4）沉淀部分有效容积：
污泥部分所需的容积:设S=0。8L/（人·d），T=4h，
污泥斗容积：设r1=1.2m，r2=0.9m,a=60°，则
，取0。6m。
（5）污泥斗以上圆锥体部分污泥容积：设池底径向坡度0。1，则
，取0.8m
(6）污泥总容积：
V1+V2=5.14+101.52=106.66m3＞1.6 m3
（7)沉淀池总高度：设h1=0.5m，
H= 0。5+3.6+0。8+0.6=5。5m
（8）沉淀池池边高度
H′=0.5+3.6=4.1m
五、生化池（设计水量按近期Qmax =364.58m3/h=0.10127m3/s）
1。设计进出水水质:
水质
类别
BOD5
CODcr
SS
NH3-N
TN
TP
设计进出水水质
170
350
200
35
45
4
设计进出水水质
10
50
10
5(8）
15
0。5
2。设计计算（用污泥负荷法）
（1）判断是否可采用AAO法
符合要求。

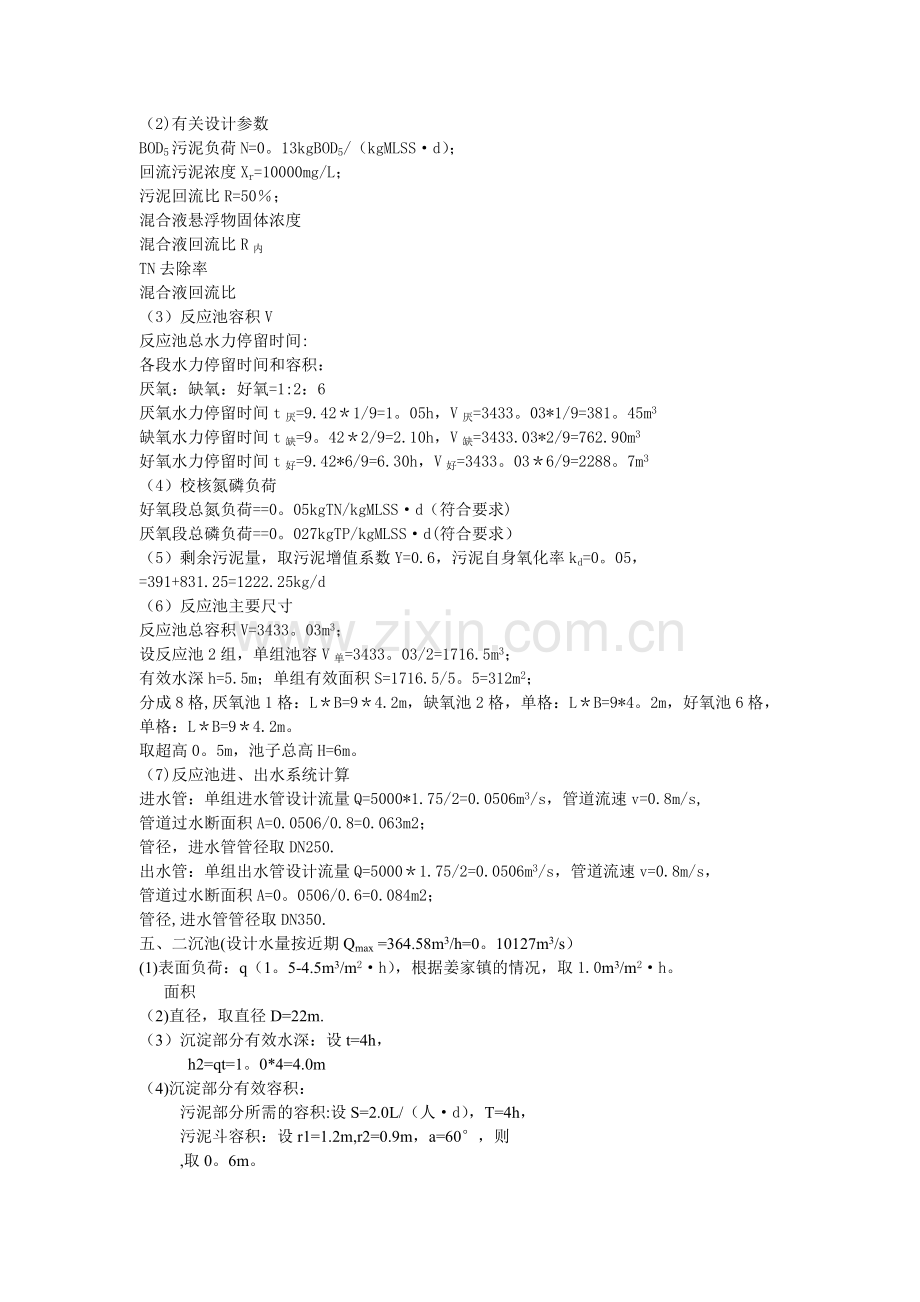

（2)有关设计参数
BOD5污泥负荷N=0。13kgBOD5/（kgMLSS·d）；
回流污泥浓度Xr=10000mg/L；
污泥回流比R=50％；
混合液悬浮物固体浓度
混合液回流比R内
TN去除率
混合液回流比
（3）反应池容积V
反应池总水力停留时间:
各段水力停留时间和容积：
厌氧：缺氧：好氧=1:2：6
厌氧水力停留时间t厌=9.42＊1/9=1。05h，V厌=3433。03*1/9=381。45m3
缺氧水力停留时间t缺=9。42＊2/9=2.10h，V缺=3433.03*2/9=762.90m3
好氧水力停留时间t好=9.42*6/9=6.30h，V好=3433。03＊6/9=2288。7m3
（4）校核氮磷负荷
好氧段总氮负荷==0。05kgTN/kgMLSS·d（符合要求)
厌氧段总磷负荷==0。027kgTP/kgMLSS·d(符合要求）
（5）剩余污泥量，取污泥增值系数Y=0.6，污泥自身氧化率kd=0。05，
=391+831.25=1222.25kg/d
（6）反应池主要尺寸
反应池总容积V=3433。03m3；
设反应池2组，单组池容V单=3433。03/2=1716.5m3；
有效水深h=5.5m；单组有效面积S=1716.5/5。5=312m2；
分成8格,厌氧池1格：L＊B=9＊4.2m，缺氧池2格，单格：L＊B=9*4。2m，好氧池6格，单格：L＊B=9＊4.2m。
取超高0。5m，池子总高H=6m。
（7)反应池进、出水系统计算
进水管：单组进水管设计流量Q=5000*1.75/2=0.0506m3/s，管道流速v=0.8m/s,
管道过水断面积A=0.0506/0.8=0.063m2；
管径，进水管管径取DN250.
出水管：单组出水管设计流量Q=5000＊1.75/2=0.0506m3/s，管道流速v=0.8m/s，
管道过水断面积A=0。0506/0.6=0.084m2；
管径,进水管管径取DN350.
五、二沉池(设计水量按近期Qmax =364.58m3/h=0。10127m3/s）
(1)表面负荷：q（1。5-4.5m3/m2·h），根据姜家镇的情况，取1.0m3/m2·h。
面积
（2)直径，取直径D=22m.
（3）沉淀部分有效水深：设t=4h，
h2=qt=1。0*4=4.0m
（4)沉淀部分有效容积：
污泥部分所需的容积:设S=2.0L/（人·d），T=4h，
污泥斗容积：设r1=1.2m,r2=0.9m，a=60°，则
,取0。6m。
（5)污泥斗以上圆锥体部分污泥容积：设池底径向坡度0.1，则
，取0.8m
（6）污泥总容积：
V1+V2=5.14+144。04=149.18m3＞4m3
(7）沉淀池总高度:设h1=0.5m，
H= 0.5+4。0+0。8+0.6=5。9m
（8)沉淀池池边高度
H′=0。5+4.0=4。5m
六、连续砂滤池(设计水量按近期Qmax =364.58m3/h=0.10127m3/s）
滤速取v=10m/h,则A=Q/v=36.458m2，L＊B=4。9＊7.35=36m2，连续砂过滤器共设6个。
七、紫外线消毒池（设计水量按近期Qmax =364。58m3/h=0.10127m3/s）
（1)灯管数 初步选用UV3000PLUS紫外消毒设备,每3800m3/d,需要14跟灯管，
故：N平=5000/3800*14=18根
N峰=5000＊1.75＊14/3800=32根
（2）消毒渠，设渠中水流速v=0.3m/s,过水断面A=5000＊1。75/0.3＊24＊3600=0.34m2
渠道B*H=0.7*0。6=0.42m2
