电工技术

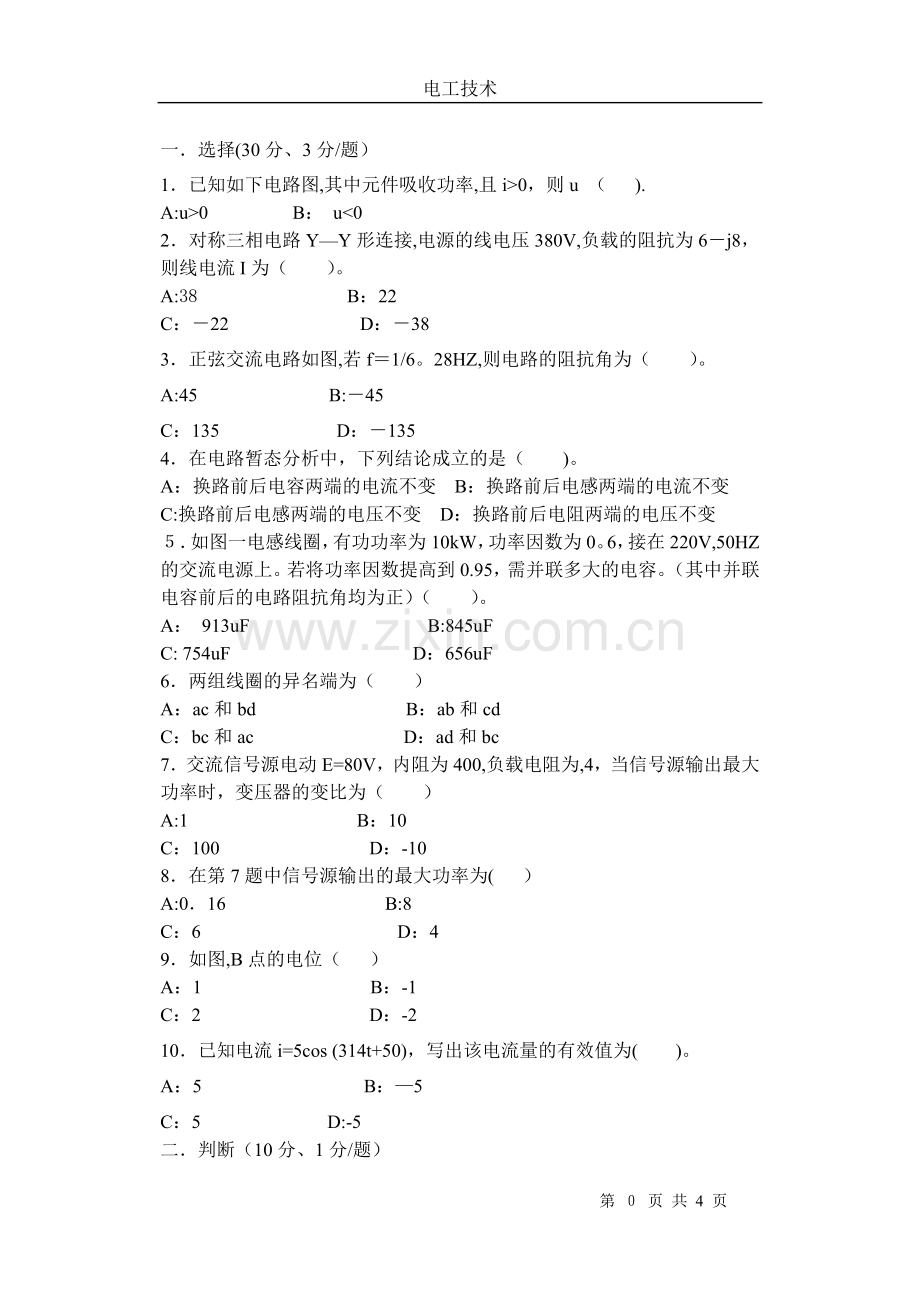

一． 选择(30分、3分/题）
1．已知如下电路图,其中元件吸收功率,且i>0，则u （ ).
A:u>0 B： u<0
2．对称三相电路Y—Y形连接,电源的线电压380V,负载的阻抗为6－j8，则线电流I为（　　）。
A:38 　B：22
C：－22　　　　　　 D：－38
3．正弦交流电路如图,若f＝1/6。28HZ,则电路的阻抗角为（　　）。
A:45　　　　　　　B:－45
C：135　　　　　 　D：－135
4．在电路暂态分析中，下列结论成立的是（　　)。
A：换路前后电容两端的电流不变　B：换路前后电感两端的电流不变
C:换路前后电感两端的电压不变　D：换路前后电阻两端的电压不变
５．如图一电感线圈，有功功率为10kW，功率因数为0。6，接在220V,50HZ的交流电源上。若将功率因数提高到0.95，需并联多大的电容。（其中并联电容前后的电路阻抗角均为正）（　　）。
A： 913uF　　　　　　　 B:845uF
C: 754uF D：656uF　　　　　　　
6．两组线圈的异名端为（　　）
A：ac和bd B：ab和cd
C：bc和ac D：ad和bc
7．交流信号源电动E=80V，内阻为400,负载电阻为,4，当信号源输出最大功率时，变压器的变比为（ ）
A:1 B：10
C：100 D：-10
8．在第7题中信号源输出的最大功率为( ）
A:0．16 B:8
C：6 D：4
9．如图,B点的电位（ ）
A：1 B：-1
C：2 D：-2
10．已知电流i=5cos (314t+50)，写出该电流量的有效值为( )。
A：5 　　　　B：—5
C：5 　　 D:-5

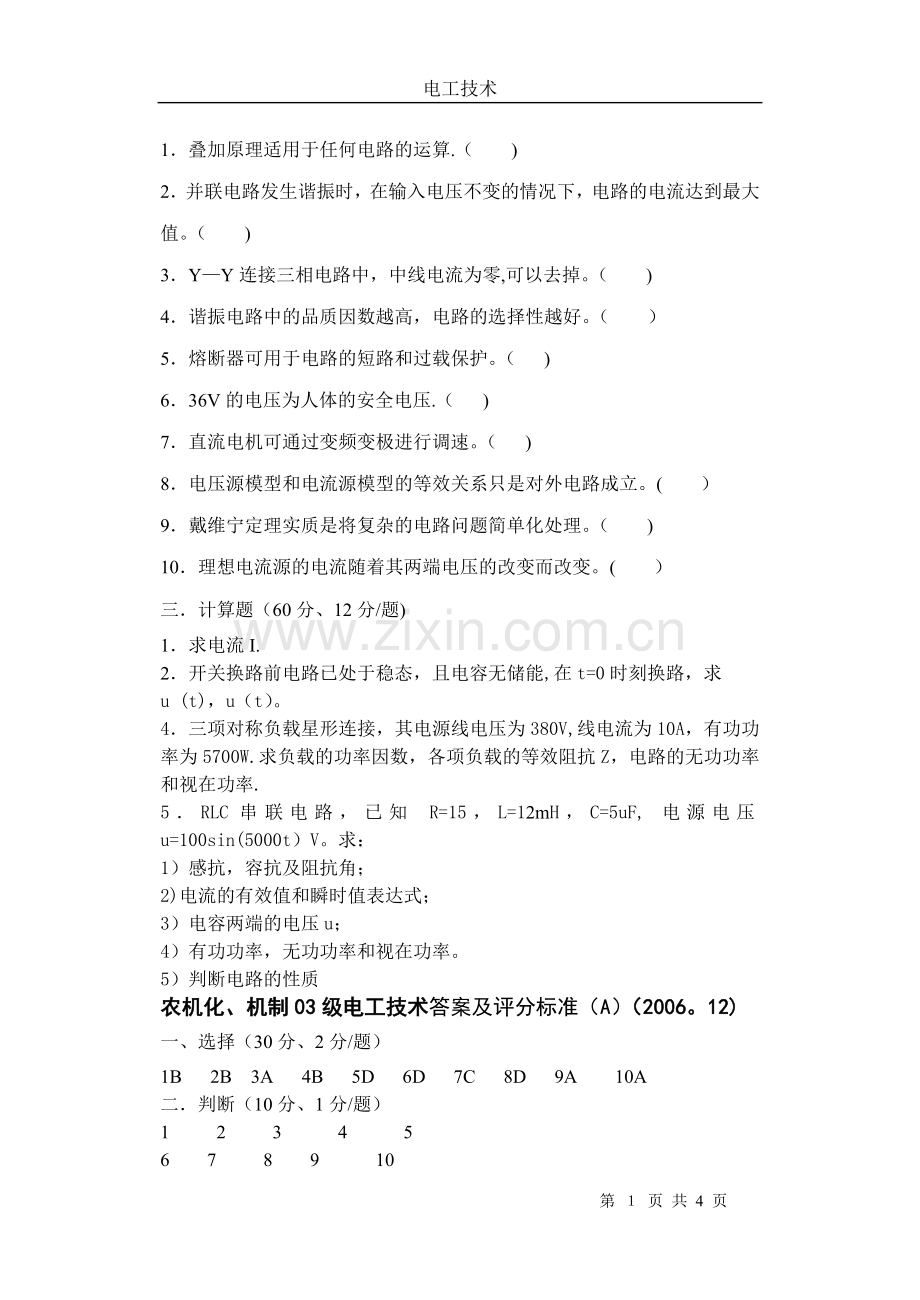

二．判断（10分、1分/题）
1．叠加原理适用于任何电路的运算.（ )
2．并联电路发生谐振时，在输入电压不变的情况下，电路的电流达到最大值。（ )
3．Y—Y连接三相电路中，中线电流为零,可以去掉。（　　)
4．谐振电路中的品质因数越高，电路的选择性越好。（ ）
5．熔断器可用于电路的短路和过载保护。（ )
6．36V的电压为人体的安全电压.（ )
7．直流电机可通过变频变极进行调速。（ )
8．电压源模型和电流源模型的等效关系只是对外电路成立。( ）
9．戴维宁定理实质是将复杂的电路问题简单化处理。（ )
10．理想电流源的电流随着其两端电压的改变而改变。( ）
三．计算题（60分、12分/题)
1．求电流I.
2．开关换路前电路已处于稳态，且电容无储能,在t=0时刻换路，求
u (t)，u（t）。
4．三项对称负载星形连接，其电源线电压为380V,线电流为10A，有功功率为5700W.求负载的功率因数，各项负载的等效阻抗Z，电路的无功功率和视在功率.
5．RLC串联电路，已知 R=15，L=12mH，C=5uF, 电源电压u=100sin(5000t）V。求：
1）感抗，容抗及阻抗角；
2)电流的有效值和瞬时值表达式；
3）电容两端的电压u；
4）有功功率，无功功率和视在功率。
5）判断电路的性质
农机化、机制03级电工技术答案及评分标准（A）（2006。12)
一、 选择（30分、2分/题）
1B 2B 3A 4B 5D 6D 7C 8D 9A 10A
二．判断（10分、1分/题）
1 2 3 4 5
6 7 8 9 10
三．计算题（60分、10分/题）
1、（10分)
………1分
U=4V ……………………………2分
………1分
R=20K ……………………………2分
……………………………2分
I=0。0001A ……………………………2分
2、(10分)
1） u（0)=0V ……………………………1分
2） u（）=4V ……………………………1分
3） R=2K ……………………………1分
4） u(t)=4—4e ……………………………1分
5） u （0)=6V ……………………………3分
6） u （）=4V ……………………………1分
7） R=2K ……………………………1分
8） u （t)= 4+2e ……………………………1分
3、（10分）
1） I=84。2A ……………………2分
2）S=0.013 ……………………2分
3）T=9550 P/ n=290。4(NM) T=551。8（NM） T=638。9（NM) ……………………4分
4） T>510。2 NM能启动 ……………………2分
4、(10分)
1）cos==0.866 ………………………2分
2）==22 =arccos0。866=30
Z=22〈30 ………………………4分
3)Q= 3U Isin=3290var S= 3U I =6580VA ………………4分
5、（10分）
1）X=L=60 X==40 cos=53 ……………3分
2）I==4A i=4sin(5000t-53)A ………………………3分
3)u=160sin（5000t-143)V …………………………2分
4）P=UI cos=240W Q= UI sin=320var S=UI=400VA ………2分
6、(10分）
1)合上开关QS,按下SB1后交流接触器线圈KM1通电主触点KM1闭合电动机正转.按下SB2后交流接触器线圈KM2通电主触点KM2闭合电动机反转。 ……………………4分
2)当松开开关SB1,SB2使电路接通 ……………………3分
3）热继电器过载保护。 ……………………3分
