《电工电子技术基础》期末考试试卷
(闭 卷）
装 订 线

题号
一
二
三
四
五
六
七
八
总分
得分
40
10
10
10
15
15

100
评卷

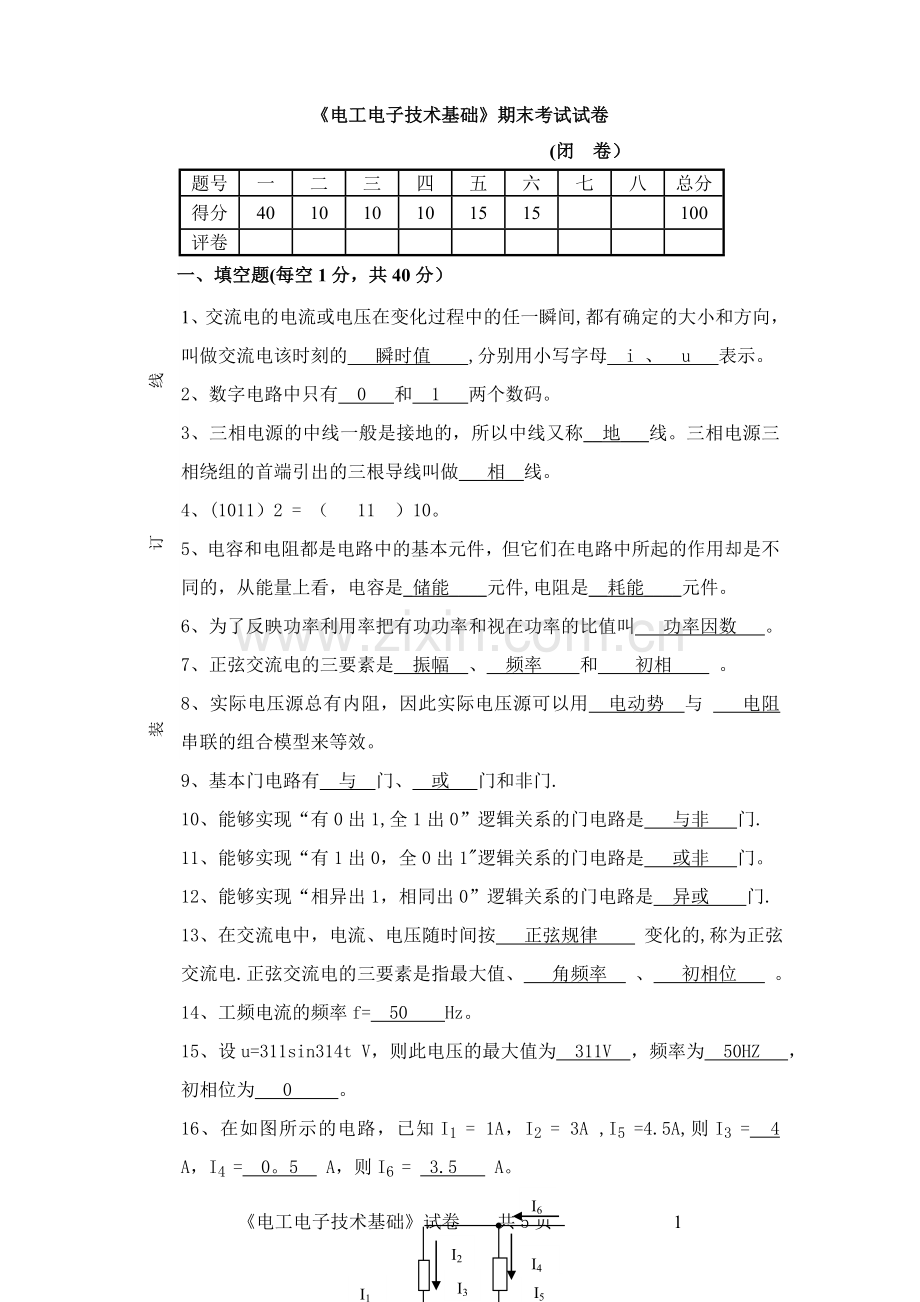

一、填空题(每空1分，共40分）
1、交流电的电流或电压在变化过程中的任一瞬间,都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ,分别用小写字母 i 、 u 表示。
2、数字电路中只有 0 和 1 两个数码。
3、三相电源的中线一般是接地的，所以中线又称__地___线。三相电源三相绕组的首端引出的三根导线叫做___相__线。
4、(1011）2 = （ 11 ）10。
5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件,电阻是__耗能____元件。
6、为了反映功率利用率把有功功率和视在功率的比值叫 功率因数 。
7、正弦交流电的三要素是 振幅 、 频率 和 初相 。
8、实际电压源总有内阻，因此实际电压源可以用 电动势 与 电阻 串联的组合模型来等效。
9、基本门电路有 与 门、 或 门和非门.
10、能够实现“有0出1,全1出0”逻辑关系的门电路是 与非 门.
11、能够实现“有1出0，全0出1"逻辑关系的门电路是 或非 门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是 异或 门.
13、在交流电中，电流、电压随时间按 正弦规律 变化的,称为正弦交流电.正弦交流电的三要素是指最大值、 角频率 、 初相位 。
14、工频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。
16、在如图所示的电路，已知I1 = 1A，I2 = 3A ,I5 =4.5A,则I3 = 4 A，I4 = 0。5 A，则I6 = 3.5 A。
I6
I5
I1
I2
I3
I4

17、半导体三极管是由 发射极 、 基极 、 集电极 三个电极， 发射结 、集电结 两个PN结构成。
18、三极管按其内部结构分为 NPN 和 PNP 两种类型。
19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区外,还有 截止 区和 饱和 区。
20、二极管具有 单相导电性 特性。

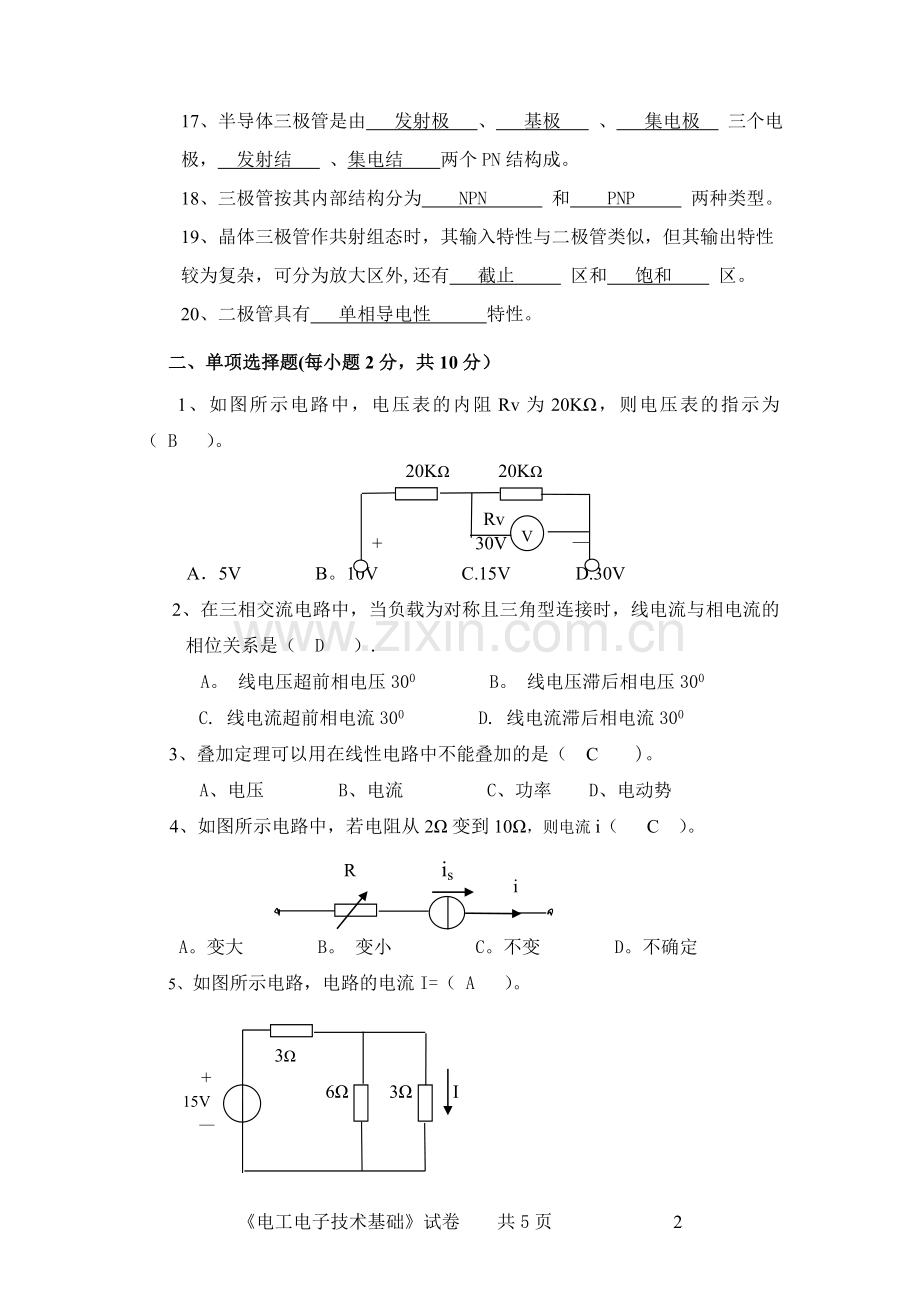

二、单项选择题(每小题2分，共10分）
1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（ B ）。
20KΩ 20KΩ
V

Rv
+ 30V —
A．5V B。10V C.15V D.30V
2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（ D ）.
A。 线电压超前相电压300 B。 线电压滞后相电压300
C. 线电流超前相电流300 D. 线电流滞后相电流300
3、叠加定理可以用在线性电路中不能叠加的是（ C )。
A、电压 B、电流 C、功率 D、电动势
4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。
i
R is

A。变大 B。 变小 C。不变 D。不确定
5、如图所示电路，电路的电流I=（ A ）。

+
15V
—
3Ω
6Ω 3Ω I

A.2A B. 1.5A C.1A D。0。5A
三、判断题（每小题2分,共10分）
1、逻辑变量的取值，1比0大. （ × ）
2、无功功率就是没有用的功率. （ × ）
3、 二进制数的进位关系是逢二进一，所以1+1=10. （ √ ）
4、 电容器具有隔直流、通交流的作用. ( √ )
5、相电压就是相线与相线之间的电压。 （ × ）
四、已知EC=12V,Rb1=3。5kΩ，Rb2=60kΩ, RC=RL= 2kΩ,β=100,硅管，求
Q点。（10分）
解：①画直流通路，标注电量参考方向.
②计算静态电流和电压
五、电路如图（a)，已知 U=10V、IS=1A ，R1=10W，R2= R3= 5W ，试用叠加原理求流过 R2的电流 I2和理想电流源 IS 两端的电压 US。（15分）
解：
由图（b）得
由图（c）得
六、用与非门设计一个举重裁判表决电路。设举重比赛有3个裁判,一个主裁判和两个副裁判.杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定.只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。（15分)
解：设主裁判为变量A，副裁判分别为B和C；表示成功与否的灯为Y，根据逻辑要求列出真值表。
逻辑表达式
AB
卡诺图
10
11
01
00
C

0

1

1

1
1
最简与或表达式 ：Y=AB+AC =
逻辑电路图
