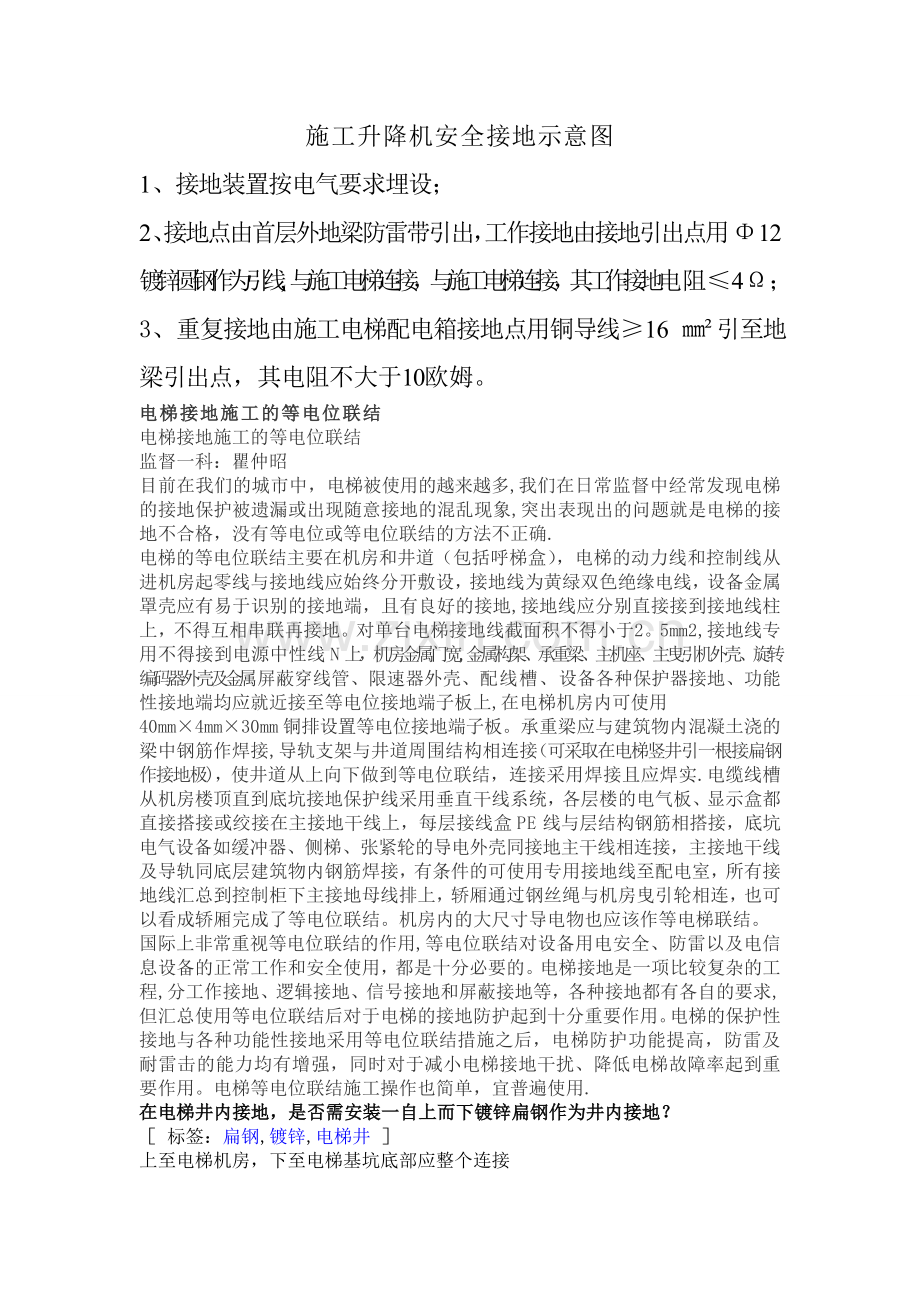

施工升降机安全接地示意图1、接地装置按电气要求埋设；2、接地点由首层外地梁防雷带引出，工作接地由接地引出点用12镀锌圆钢作为引线,与施工电梯连接，与施工电梯连接，其工作接地电阻4； 3、 重复接地由施工电梯配电箱接地点用铜导线16 引至地梁引出点，其电阻不大于10欧姆。电梯接地施工的等电位联结电梯接地施工的等电位联结监督一科：瞿仲昭目前在我们的城市中，电梯被使用的越来越多,我们在日常监督中经常发现电梯的接地保护被遗漏或出现随意接地的混乱现象,突出表现出的问题就是电梯的接地不合格，没有等电位或等电位联结的方法不正确.电梯的等电位联结主要在机房和井道（包括呼梯盒），电梯的动力线和控制线从进机房起零线与接地线应始终分开敷设，接地线为黄绿双色绝缘电线，设备金属罩壳应有易于识别的接地端，且有良好的接地,接地线应分别直接接到接地线柱上，不得互相串联再接地。对单台电梯接地线截面积不得小于2。5mm2,接地线专用不得接到电源中性线N上，机房金属门宽,金属构架、承重梁、主机座、主曳引机外壳、旋转编码器外壳及金属屏蔽穿线管、限速器外壳、配线槽、设备各种保护器接地、功能性接地端均应就近接至等电位接地端子板上,在电梯机房内可使用40mm4mm30mm铜排设置等电位接地端子板。承重梁应与建筑物内混凝土浇的梁中钢筋作焊接,导轨支架与井道周围结构相连接（可采取在电梯竖井引一根接扁钢作接地极)，使井道从上向下做到等电位联结，连接采用焊接且应焊实.电缆线槽从机房楼顶直到底坑接地保护线采用垂直干线系统，各层楼的电气板、显示盒都直接搭接或绞接在主接地干线上，每层接线盒PE线与层结构钢筋相搭接，底坑电气设备如缓冲器、侧梯、张紧轮的导电外壳同接地主干线相连接，主接地干线及导轨同底层建筑物内钢筋焊接，有条件的可使用专用接地线至配电室，所有接地线汇总到控制柜下主接地母线排上，轿厢通过钢丝绳与机房曳引轮相连，也可以看成轿厢完成了等电位联结。机房内的大尺寸导电物也应该作等电梯联结。国际上非常重视等电位联结的作用,等电位联结对设备用电安全、防雷以及电信息设备的正常工作和安全使用，都是十分必要的。电梯接地是一项比较复杂的工程,分工作接地、逻辑接地、信号接地和屏蔽接地等，各种接地都有各自的要求,但汇总使用等电位联结后对于电梯的接地防护起到十分重要作用。电梯的保护性接地与各种功能性接地采用等电位联结措施之后，电梯防护功能提高，防雷及耐雷击的能力均有增强，同时对于减小电梯接地干扰、降低电梯故障率起到重要作用。电梯等电位联结施工操作也简单，宜普遍使用.在电梯井内接地，是否需安装一自上而下镀锌扁钢作为井内接地？ 标签：扁钢,镀锌,电梯井 上至电梯机房，下至电梯基坑底部应整个连接秦岭山下。.回答：1 人气：7 解决时间:20101012 11：46 满意答案好评率:100不用.只要线槽链接就可以了，如果没有线槽就要否需安装一自上而下镀锌扁钢作为井内接地。 提问人的追问 201010-12 11：36 在电梯井内的情形不清楚,所谓线槽是不是井内照明的穿线线槽?回答人的补充 20101012 11：44 是的，线槽链节头必须有跨结线。线槽必须和主接地联通。
