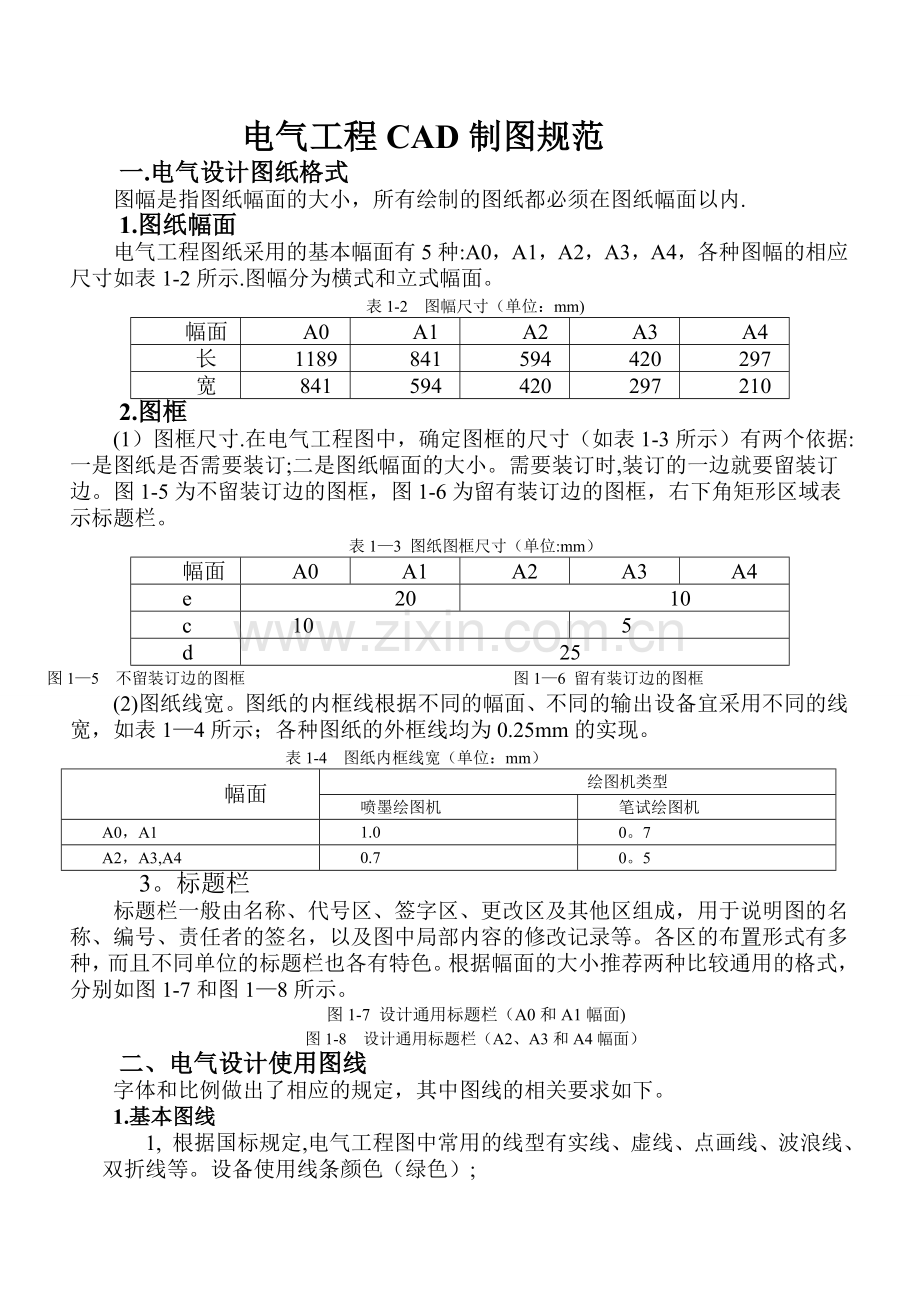

电气工程CAD制图规范
一.电气设计图纸格式
图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内.
1.图纸幅面
电气工程图纸采用的基本幅面有5种:A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示.图幅分为横式和立式幅面。
表1-2 图幅尺寸（单位：mm)
幅面
A0
A1
A2
A3
A4
长
1189
841
594
420
297
宽
841
594
420
297
210
2.图框
(1）图框尺寸.在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据:一是图纸是否需要装订;二是图纸幅面的大小。需要装订时,装订的一边就要留装订边。图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
表1—3 图纸图框尺寸（单位:mm）
幅面
A0
A1
A2
A3
A4
e
20
10
c
10
5
d
25
图1—5 不留装订边的图框 图1—6 留有装订边的图框
(2)图纸线宽。图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1—4所示；各种图纸的外框线均为0.25mm的实现。
表1-4 图纸内框线宽（单位：mm）
幅面
绘图机类型
喷墨绘图机
笔试绘图机
A0，A1
1.0
0。7
A2，A3,A4
0.7
0。5
3。标题栏
标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。各区的布置形式有多种，而且不同单位的标题栏也各有特色。根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1—8所示。
图1-7 设计通用标题栏（A0和A1幅面)
图1-8 设计通用标题栏（A2、A3和A4幅面）
二、电气设计使用图线
字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线
1, 根据国标规定,电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。设备使用线条颜色（绿色）;
2,管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；
3，阀门使用线条颜色为绿色；
4,标注线(绿色），文字(白色）；
5,建筑基础，结构（白色）；
6,门窗（绿色);
2。图线的宽度
图线的宽度应根据图纸的大小和复杂程度,在下列数值中选择:0。18mm，0.25mm，0.35mm,0.5mm，0.7mm,1mm,1。4mm，2mm。
在电气工程图中,图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为2：1.在通常情况下，粗线的宽度采用0。5mm或0.7mm，细线的宽度采用0。25mm或0.35mm。
在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。
三、电气工程文字
1、字体
电气工程图样和简图中的所选汉字应为长仿宁体。在AutoCAD中，汉字字体可以用Windows系统自带的“仿宋 GB2312”。
2、文本尺寸高度
(1）常用文本尺寸宜在下旬尺寸中选择：1.5，3. 5，5,7，10，14和20.
（2）字符的宽高比纸为0.7。
（3）各行文字的行距不应小于1.5倍的字高.
（4）图样中采用的各种文本尺寸如表1－5所示。
表1－5 图样中各种文本尺寸(单位：mm）
文本类型
中文
字母及数字
字高
字宽
字高
字宽
标题栏图名
7~10
5~7
5～7
3。5～5
图形图名
7
5
5
3。5
说明抬头
7
5
5
3.5
说明条文
5
3。5
3。5
1。5
图形文字标注
5
3。5
3.5
1.5
图号和日期
5
3.5
3。5
1。5
3、表格中的文字和数字
（1）数字书写：带小数的数值，按小数点对齐；不带小数点的数值，个位对齐.
（2）文本书写：正文左对齐。
四、电气图纸比例
电气工程图中图形与实物相应要素的线性尺寸之比称为比例。需要按比例绘制图样时，应从表1－6（推荐比例）中所规定的系列中选取适当的比例。
表1－6 推荐比例
类别
推荐比例
放大比例
50：1
5;1
2;1
原值比例

1:1

缩小比例
1:2
1：5
1:10
1:20
1：50
1:100
为了能从图样上得到实物大小的真实信息，应尽量采用原值比例绘图。绘制大而简单的元件采用缩小比例;绘制小而复杂的电气元件可采用放大比例。不论采用缩小还是放大的比例绘图，图样中所标注的尺寸,均为电气元件的实际尺寸。
对于同一张图样上的各个图形，原则上应采用相同的比例绘制,并在标题栏内的“比例”一栏中进行填写。比例符号以“：”表示，如1：1或1：2等。当某个图形需采用不同比例绘制时，可在视图名称的下方以分数的形式标注出该图形所采用的比例。
