技防评审方案样稿.doc

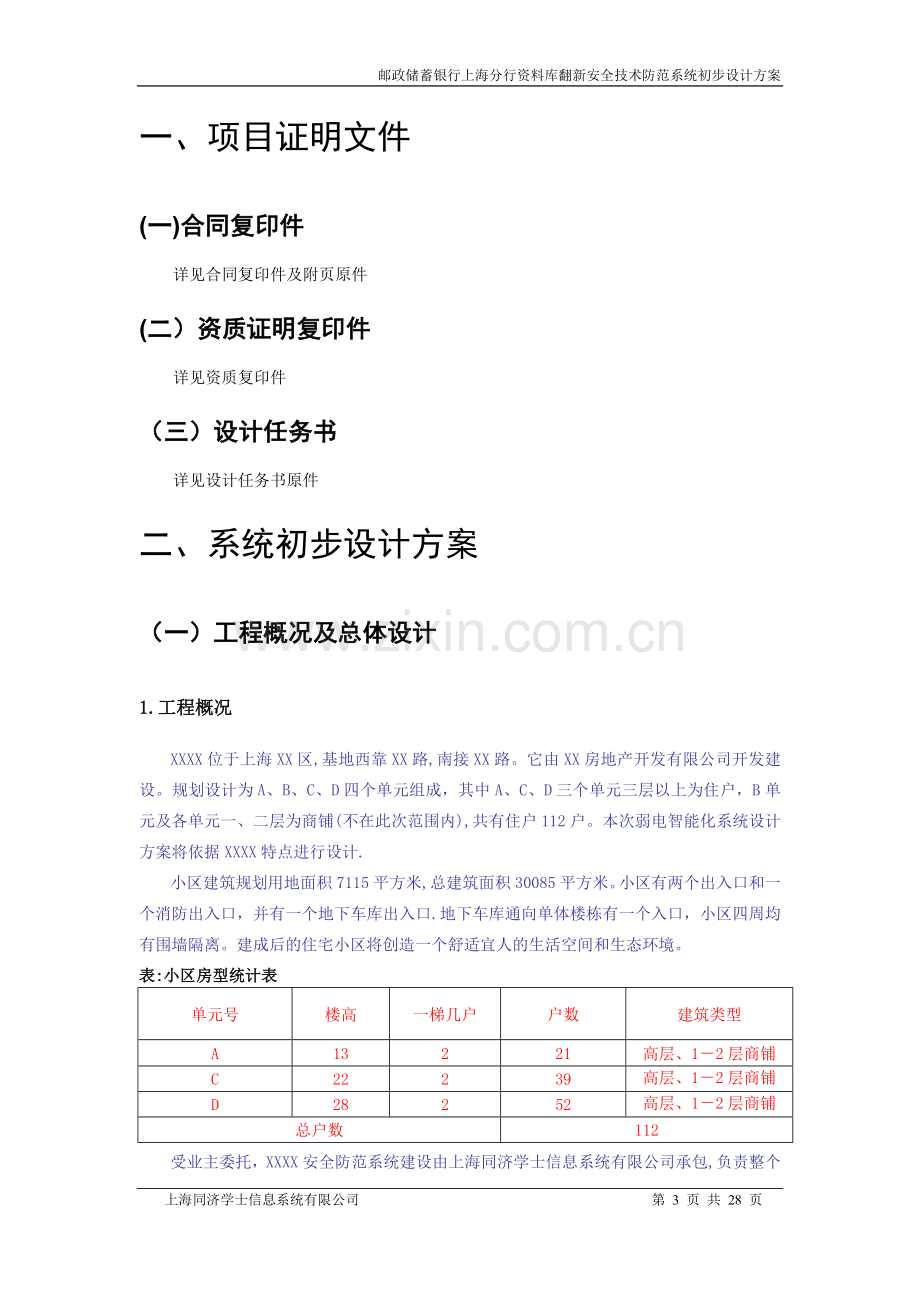

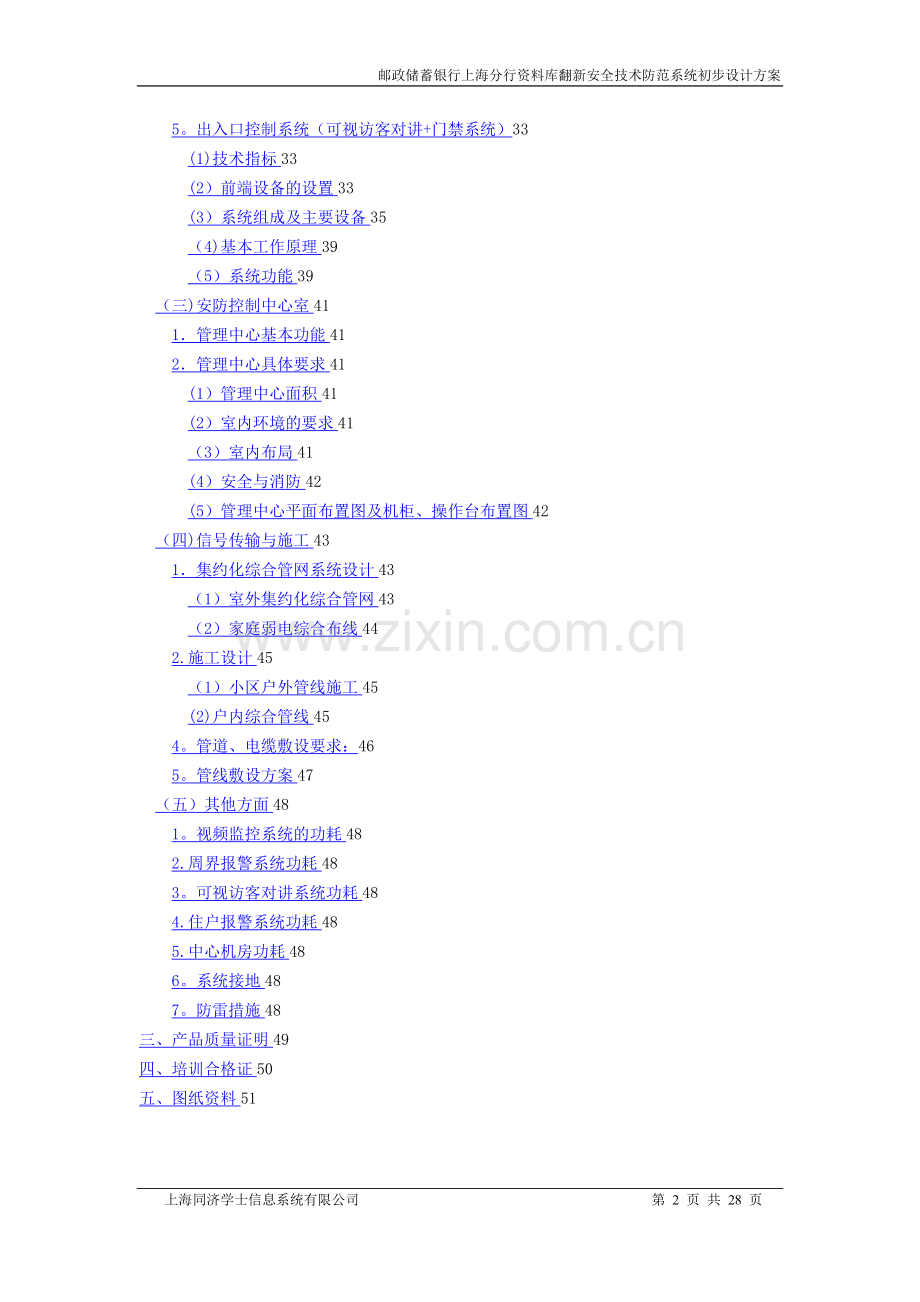

邮政储蓄银行上海分行资料库翻新安全技术防范系统初步设计方案目 录一、项目证明文件3（一)合同复印件3（二）资质证明复印件4(三)设计任务书5二、系统初步设计方案6（一）工程概况及总体设计61。工程概况62.总体设计7（1）设计依据7（2）系统总体结构和组成8（二）各分系统设计101闭路电视监控系统10（1）技术指标10（2）前端设备布置10（3）系统组成及主要设备12（4）基本工作原理14(5)系统功能142。周界防范报警系统15（1）技术指标15（2)前端设备布置15（3)系统的组成及其主要设备16（4)基本工作原理17(5）系统主要功能183.电子巡更系统19（1）前端设备的设置19（2）系统组成及主要设备19(3)基本工作原理21（4)系统的主要功能214。住户报警系统22（1）技术指标22（2)前端设备设置22(3)系统组成及主要设备30（4）基本工作原理31（5）系统功能325。出入口控制系统（可视访客对讲+门禁系统）33(1)技术指标33(2）前端设备的设置33(3）系统组成及主要设备35（4)基本工作原理39（5）系统功能39（三)安防控制中心室411管理中心基本功能412管理中心具体要求41(1）管理中心面积41(2）室内环境的要求41（3）室内布局41(4）安全与消防42(5）管理中心平面布置图及机柜、操作台布置图42（四)信号传输与施工431集约化综合管网系统设计43（1）室外集约化综合管网43（2）家庭弱电综合布线442.施工设计45（1）小区户外管线施工45(2)户内综合管线454。管道、电缆敷设要求：465。管线敷设方案47（五）其他方面481。视频监控系统的功耗482.周界报警系统功耗483。可视访客对讲系统功耗484.住户报警系统功耗485.中心机房功耗486。系统接地487。防雷措施48三、产品质量证明49四、培训合格证50五、图纸资料51一、项目证明文件(一)合同复印件详见合同复印件及附页原件(二）资质证明复印件详见资质复印件（三）设计任务书详见设计任务书原件二、系统初步设计方案（一）工程概况及总体设计1.工程概况XXXX位于上海XX区,基地西靠XX路,南接XX路。它由XX房地产开发有限公司开发建设。规划设计为A、B、C、D四个单元组成，其中A、C、D三个单元三层以上为住户，B单元及各单元一、二层为商铺(不在此次范围内),共有住户112户。本次弱电智能化系统设计方案将依据XXXX特点进行设计.小区建筑规划用地面积7115平方米,总建筑面积30085平方米。小区有两个出入口和一个消防出入口，并有一个地下车库出入口.地下车库通向单体楼栋有一个入口，小区四周均有围墙隔离。建成后的住宅小区将创造一个舒适宜人的生活空间和生态环境。表:小区房型统计表单元号楼高一梯几户户数建筑类型A13221高层、12层商铺C22239高层、12层商铺D28252高层、12层商铺总户数112受业主委托，XXXX安全防范系统建设由上海同济学士信息系统有限公司承包,负责整个安全防范系统的设计、规划、系统相关性分析、安装、调试以及售后服务针对XXXX工程的实际情况，结合业主要求，遵循“实用、可靠、先进、经济的原则，设计实施完成了本XXXX安全防范系统.2。总体设计（1）设计依据作为安保系统工程商，我们在所有安保设备设计、安装、调试开通及验收过程中,始终按照国家颁布的相关规范和标准要求自己，主要系统设计依据如下：设计任务书XXXX安防建筑工程图纸GB 10408。12000 入侵探测器第1部分:通用要求GB10408.42000 入侵探测器 第4部分:主动红外入侵探测器GB 10408.52000 入侵探测器第5部分:室内用被动红外探测器GB 126632001 防盗报警控制器通用技术条件GB 15209 磁开关入侵探测器GB 50057-94 建筑物防雷设计规范GB 50198-94 民用闭路监视电视系统工程技术规范GA 3082001 安全防范系统验收规则GA/T7594 安全防范工程程序与要求GA/T 3682001 入侵报警系统技术要求DB31/2952002 安全技术防范监控用硬盘录像机通用技术要求GA/T74-2000 安全防范系统通用图形符号DB31/2942003 住宅小区安全技术防范系统要求沪公技防（2007）003号 住宅小区安全技术防范系统要求补充规定沪公技防（2007）005号 关于居民住宅小区等技防工程推广适用电子围栏周界报警系统的通知IEC1011（1989）, IEC1011（199109)国际电子围栏标准EN-61011（1993) EN61011（1996)欧洲安全电围栏标准GB126632001防盗报警控制器通用技术条件GB12663-2001 上海业球电子脉冲式周边安防系统技术条件Q/VALE 12007企业标准 上海业球电子系统集成有限公司国家和地方有关安防系统设计施工的相关规定上海市公安局技防管理部门有关规定（2）系统总体结构和组成1）方案的总体设计情况本方案的设计理念：在小区的周界围墙设一道防线，采用周界报警系统(电子围栏的方式）；在小区出入口设围墙机，对出入人员的身份作第一确认。在小区的出入口、车库出入口、单元出入口（包括地库通向楼栋的出入口）及地下车库车道设视频监控，并配合电子巡查系统（人防),对小区的公共场所形成第二道防线。在单元楼设可视访客对讲系统，在住户室内设防盗报警系统，此为所设的第三道防线.2)方案的结构和组成系统的组成： 视频安防监控系统 周界报警系统 电子巡查系统 出入口控制系统（可视访客对讲+门禁系统)A：视频安防监控系统前端:采用LVC-S60HP彩色摄像机22台。分布于小区三个出入口共7台；1个地下车库出入口2台；三个单元大堂及地下层入地下车库处每处设置1台，共计6台；地下车库主干道7台。采用LVC-D200HP半球吸顶摄像机。分布于三个单元保姆大堂3台;1个通信机房1台；1个智能化机房1台。 终端:采用2台十六路数字硬盘录像机组成。 显示:2台17”液晶显示器。B：周界报警系统前端:采用张力式的电子围栏. 防区:小区周长经核算为276米,共设计3个报警防区。在2个消防出入口采用主动红外探测予以补充，设2个独立防区。 显示:系统配置工作站，报警信号及系统的布撤防状态可在工作站查询。C：电子巡更系统 前端:采用无线信息钮20个,包括班次钮1个。 信息采集：设1根采集棒。显示查询:系统设置工作站,下载采集器的信息，供管理人员查询。D：住户报警系统 前端:采用幕帘式红外探测器110个,紧急按钮224个，门窗磁暂为160个.报警键盘:在3个单元的三、四层及顶层共计14户小户型设置6防区报警键盘，在地下车库2个公共设施房也设置6防区报警键盘，共计16个；在顶层两户大户型设置12防区键盘,共计2个。 显示：系统与周界报警系统合用工作站，报警信号及系统的布撤防状态可在工作站查询。E:出入口控制系统（可视访客对讲系统和门禁系统） 3个小区出入口：2个主入口和1个消防出入均设置围墙机。3个单元出入口:3个单元的地下层及一层出入口设可视门口机6台,并内设嵌入式门禁读卡器.在3个单元的保姆入口处设置单体门禁机3台。管理中心：设管理主机1台。住户:在112户住户设置彩色可视话机，共计112台.3）系统建成后的预期效果和作用系统建成后形成三道防线，即：第一道防线：周界报警系统是对入侵情况的发生进行预警，以配合人防(保安人员）根据预设的防区及时到位进行巡检。以达到在第一时间发现警情.第二道防线:主要是对进入厂区的人员进行适时监视，尤其是对行为有异常的人作重点监视，并配合人防（保安人员)对事件进行调查。另外,在紧急事件发生后,为公安部门留有可供侦察的图像。第三道防线：对进入水厂的人员进行二次确认,对非法进入的入侵行为可响应报警,利用原有的报警系统报警系统建成后具有以下特性：系统的可靠性:选用的设备在其他类似的项目中被使用,且口碑良好，并运行稳定和可靠.系统的先进性:系统的设计应尽可能考虑前瞻性，与发展的主流思路相一致。选用设备的品牌公司具有不断创新趋势,一旦有成熟新产品上市,可随意更新换代，以提高系统的先进性.系统的实用性:系统的设计应充分考虑项目的性质，系统框架结构合理，功能实用,操作简便,应体现人性化的特点。系统的可扩展性:系统应采用单元化设计，在有需求时可通过扩展模块来解决系统的容量。 （二）各分系统设计1闭路电视监控系统（1）技术指标 图像质量不低于4分; 图像质量信噪比符合下表：指标项目彩色系统随即信噪比36dB单频干扰37dB电源干扰37dB脉冲干扰31dB 图像水平清晰度不低于270线； 图像画面灰度等级不低于8级; 视频信号电平值达到:1Vpp3dB VBS 系统各部分信噪比指标应符合下表：指标项目摄像部分传输部分显示部分连续随即信噪比40dB50dB45dB 系统在低照度下，监视画面达到可用图像、系统信噪比不低于25dB;（2)前端设备布置根据上海市技防规范要求，同时兼顾管理的要求,分别在出入口、办公楼、泵房等重要位置安装监控系统。根据上海市技防规范要求,同时兼顾管理的需要,分别在小区出入口、地下车库出入口、单元楼大堂场、地下车库以及地下车库入单元楼出入口处等重要位置安装安装监控系统。小区东面、北面二个人行入口宽度均小于6米，为保证监控图像能清晰可辨显示人员的脸部特征（即人的脸部画面占监视屏幕的1/60）且监控范围没有盲区的要求,分别立竿安装2台摄像机（C1/C2/C5/C6）；在小区南面车行、人行主入口宽度大于6米,为保证监控图像能清晰可辨显示人员的脸部特征及机动车车牌号，则立竿安装3台摄像机(C3/C4/C27）。工程实施时在距离小区出入口处15米处安装,焦距为2。8-12mm、高度为2。2米至2。5米的摄像机.摄像机一致朝外安装,监看进入小区的活动目标。小区一个地下车库出入口宽度约7米多，工程实施时分别在进入地下车库出入口的二侧墙面上各安装1台焦距为2.812mm、高度为2。2米的摄像机（C7/C8)，为使监视图像能显示车牌的正面画面，摄像机的安装位置距离车库出入口不小于5米.为避免逆光，摄像机镜头的朝向一致指向车库内。对三个单元楼栋的大堂及地下车库入单元楼栋的出入口，分别根据各自所处位置安装半球或枪击摄像机（C9C17)，为避免底层大堂的逆光，安装于大堂靠里处，为能确保这些地方的监控能通过监视器看清人的体貌和行为特征,且无盲区,故所有摄像机都一致朝外。在地下车库主干道安装了摄像机（C19C24）,安装高度均为2.2米,主要监看人员的行为特制和车辆的类型及流向。在通信机房及集控中心设置半球吸顶摄像机（C25C26），吸顶安装,主要监控机房人员的活动情况。具体位置如下表所示：闭路电视监控系统前端设备布置表摄像机编号型号类型安装位置焦距范围镜头型号安装方式安装高度监视角度产品单价C1、C2LVCS60HP彩色固定小区北面出入口2。8-12mm13VG2812AS立竿安装3米出入口1635C3、C4、C27LVCS60HP彩色固定小区南面出入口2.812mm13VG2812AS立竿安装3米出入口1635C5、C6LVC-S60HP彩色固定小区东面出入口2.812mm13VG2812AS立竿安装3米出入口1635C7、C8LVCS60HP彩色固定地下车库出入口2.812mm13VG2812AS壁挂安装2.2米出入口1635C9LVCD200HP彩色固定A单元大堂2。812mm13VG2812AS壁挂安装2.2米单元门出入口1635C10LVC-D200HP彩色半球A单元保姆电梯厅吸顶安装电梯门1408C11LVCS60HP彩色固定A单元地下层大厅2.812mm13VG2812AS壁挂安装2。2米入地下车库门1635C12LVC-S60HP彩色固定C单元大堂2。812mm13VG2812AS壁挂安装2。2米单元门出入口1635C13LVC-D200HP彩色半球C单元保姆电梯厅吸顶安装电梯门1408C14LVCS60HP彩色固定C单元地下层大厅2。8-12mm13VG2812AS壁挂安装2.2米入地下车库门1635C15LVCS60HP彩色固定D单元大堂2。8-12mm13VG2812AS壁挂安装2。2米单元门出入口1635C16LVCD200HP彩色半球D单元保姆电梯厅吸顶安装电梯门1408C17LVCS60HP彩色固定D单元地下层大厅2.8-12mm13VG2812AS壁挂安装2。2米入地下车库门1635C21、C19、C24LVCS60HP彩色固定车库北面车道2。812mm13VG2812AS吊杆安装2.2米出入口1635C18、C23LVC-S60HP彩色固定车库南面车道2。812mm13VG2812AS吊杆安装2.2米出入口1635C20LVCS60HP彩色固定地下车库楼梯通道2。812mm13VG2812AS壁挂安装2.2米入地下车库门1635C22LVC-S60HP彩色固定车库东面主干道2。812mm13VG2812AS壁挂安装2.2米东面主车道1635 主要布点位置详见安防平面布点图编号：第1张、第2张、第3张表:闭路电视监控系统设备清单序号设备名称规格型号品牌/产地单位数量1彩色摄像机LVC-S60HPLG/韩国台222半球摄像机（厅)LVC-D200HPLG/韩国台5316路硬盘录像机RT16AM睿网/上海台24硬盘250G希捷/英国台6517寸彩色显示器788DF三星/江苏台26操作台定制国产/上海套17防尘罩及支架国产/上海套218立杆定制定制根69射灯(车道出入口）200W飞利浦个210系统电源DC12V 3A国产/上海个111系统电源AC24V 10A国产/上海个112视频线缆SYV75-5国产/上海百米2713电源线缆RVV21。0国产/上海百米27（3）系统组成及主要设备本电视监控系统由摄像部分、传输部分和终端控制与显示部分三部分组成。摄像部分:在本方案中，为保证前端摄像的清晰将所设置的摄像机根据不同的布点部位分别采用由韩国LG公司生产的LVCS60HP和LVC-D200HP彩色摄像机.系统采用视频同轴电缆传输图像信号,可在安保控制中心集中对重点部位的摄像机进行实时图像监控、录像记录。摄像机电源由安保控制中心的同相电源供电,以确保系统的同步切换，为保持系统的稳定自动光圈定焦镜头则选用日本腾龙公司生产的产品。传输部分：本系统视频信号传输设计原则是：距离300米，采用同轴电缆SYV75-5,考虑到小区传输距离均小区300米，故采用同轴电缆SYV755，摄像机电源则将采用RVV21。5的线缆，视频线、摄像机电源线均采用管路或桥架敷设方式。终端控制与显示部分:系统终端设备由:视频分配放大器、数字硬盘录像机、显示器、操作台等组成。在本方案中采用视频数字硬盘录像机进行录放像。提高了系统录像清晰度。并可将数码视频硬盘录像与多画面分割图像显示功能结合在一起,以取代传统模拟量多画面分割器和长时间录像机.显示部分由2台17”显示器、2台睿网的RT16AM的数字硬盘录像机设备组成。2台17”显示器、与2台数字硬盘录像机连接，进行实时录像及多画面分割显示.着重控制小区出入口、地下车库出入口等重要部位的图像.通过硬盘录像机对所有摄像机进行24小时录像，可实现程序的或任意的自动及手动切换显示图像。并且按照相关要求和标准,根据每幅图像每小时记录容量为150M，摄像记录至少保存一周,满足技防要求。每台硬盘录像机配置250G硬盘4块，保证录像时间至少保存7天以上。A。 彩色摄像机 LVCD200HP 1/3”高解像度CCD摄像机 水平分辨率为570线 最低照度为0.09Lux(F1。4） 供电：AC24V 可配视频驱动及直流驱动自动光圈镜头 CS接口,带C接口转接环 具有自动电子快门AES和逆光补偿BLC功能B。半球型摄像机 LVCD200HP 主要性能:SONY 1/3英寸隔行扫描彩色CCD 分辨率:470电视线 快门：电子快门（1/501/10000秒） 信噪比：48DB 视频输出：1Vp-p复合视频信号(75欧） 电源：直流12伏 环境温度：0 45 尺寸:100毫米(直径）X76。5毫米（高) 重量：182 gC.16路数字硬盘录像机： 制式: 全电视信号制式 视频输入: 116路NTSC/PAL-BNC复合信号 分辨率： 监视水平分辨率270线；回放水平分辨率220线 输出:1路SVGA主显示器输出 显示速度: 25帧/秒每路 录像速度: 25帧/秒每路 压缩格式： MPEG4 视频清晰度: 768576（16) 画面分割方式： 1，4,9，16多画面/满屏 硬盘驱动器:内置120G 网口：可通过ADSL、ISDN、普通电话线联网 操作系统： Windows NT/Windows 2000以上 电源： AC110-240V， 50HZ(+1HZ) 电源功率： 60W 操作环境：温度:0度至40度,相对湿度：小于等于80%(4）基本工作原理前端摄像机捕捉到的图像，经线路传输至安防控制中心的主控设备硬盘录像机，硬盘录像机(IP摄像机)对图像信号进行存储,并输出信号在彩色显示器上显示被捕捉到的实时图.像具体原理图详见系统图编号：附图一（5）系统功能 闭路电视监控系统能实时地录制摄像机图像，并可根据需要进行监看. 系统可以24小时连续自动运行，无论室内、室外任何天气情况系统都可运行自如. 数字硬盘录像机可使显示器显示的图像随时任意分组，图像可定点及循环显示. 本系统有完整的日志功能,并能长时间记录。 在一般情况下,闭路电视监控系统根据设定,其显示器按程序时序或定时地切换图像，录像机按设定进行录像，并能在视频图像上叠加摄像机号、地址、时间。 各种操作程序均具有存储功能,当市电中断或关机时，所有编程设置均可保留。 系统采用电源同步方式,确保系统同步.2。周界防范报警系统（1）技术指标n 全面设防，无盲区死角n 防区划分应有利于报警时准确定位n 中心控制室通过报警主机或电子地图能准确识别报警区域n 中心控制室在收到警情时能同时发出声光报警信号,并具有记录功能n 报警响应时间为实时响应n 输入信号：NC/NO,24小时，EOLn 系统电源：常供电源AC220V10%（2)前端设备布置根据XXXX的建筑平面图纸，整个周界较为规则而且变化范围不大，小区西面、南面均为道路,无河道与小区相通，东北面与小区相邻的是上海华锺绢纺织有限公司。周界作为安全防范系统的第一道防线，这条无形的警戒线需做到有人穿过时即刻发生警报威慑来犯者并拒之门外。故在前端围栏处架设电子围栏设施，我公司选用上海业球电子公司的智能型周界安防阻挡报警系统，可做到事前威慑,事发时阻挡并报警，还能延缓外界的入侵时间，具有较强的安全可靠性.我们按上海市地方标准，在100米的有效探测距离范围内设置一个防区，共设置3个报警防区，在小区消防通道处设置2组主动红外,故共计5个报警防区。电子围栏的三个防区通过3组18#合金线输入到主机,由主机输出开关量信号至单防区模块，经由模块通过RS485传输协议至管理电脑进行记录储存与警情区域显示。探测器的安装严格按照如下规范进行设计安装： 水平相邻的围栏之间距离应为200mm+10mm 安装在封闭屏障上端时,最上一根围栏与封闭屏障顶端的间距应不小于750mm，最下一根围栏与封闭屏障顶端的间距应不小于150mm+20mm；安装在地面上时，最上一根围栏与封闭屏障的间距不小于1600mm,最下一根围栏与封闭屏障顶端的间距应不小于150mm+20mm。 主动红外探测器，每二个相邻的探测器在按装时采用交叉方式,交叉距离300mm,使相邻保护区互相重叠，从而防止盲区。安装在围墙上端时，最下一束光束与围墙顶端保持150mm的间距；安装在围墙侧面时,应安装在围墙外侧的最上端，且探测器与围墙的外侧保持150mm200mm的间距。 围栏的固定支撑竿上段以45度+5度向外折角安装,折角长度应不小于200mm.主要设置位置详见安防平面布点图编号：第1张表：周界防范报警系统设备清单序号设备名称规格型号品牌/产地单位数量1主机YQ-1A业球电子/上海套32终端杆LG001业球电子/上海根83终端杆绝缘子JY-001业球电子/上海只484终端杆绝缘子固定夹GW001业球电子/上海只485承力杆LG002业球电子/上海根46承力杆绝缘子JY-002业球电子/上海只167中间杆LG003业球电子/上海根568中间杆绝缘子JY003业球电子/上海只224918#合金线HJ-002业球电子/上海米120010高压绝缘导线GY-004业球电子/上海米15011中间收紧器SJ006业球电子/上海只2412螺纹式线线连结器LW-005业球电子/上海只2413警示牌JS007业球电子/上海块3014避雷器BL-001业球电子/上海只315终端杆底座GZ-001业球电子/上海个816承力杆底座GZ002业球电子/上海个417中间杆底座可调式GZ-003W业球电子/上海个5618红外对射探测器SBT30日本/SELCO对219单防区报警模块DS7457i博世/美国块520辅材国产/上海批1（3）系统的组成及其主要设备周界报警系统有前端部分和终端报警主机、管理电脑部分组成。A。前端部分：前端电子围栏处由18合金线及其相应安装附件组成,它构成一道低压封锁线，当有人穿越时，接收机输出的电信号强度就会发生变化，从而启动报警主机发出报警信号。在消防通道处设置的主动红外入侵探测器由红外发射机、红外接收机（成对使用)组成，它能将红外光汇聚成较细的平行光束从发射机传送到接收机，从而构成一道人眼看不见的封锁线，当有人穿越阻挡这条红外光束时,接收机输出的电信号强度就会发生变化，从而启动报警主机发出报警信号。B.电子围栏脉冲主机：脉冲主机是周界报警系统的重要设备,前端传来的报警信号传至报警主机。主机对信号处理后作出相应的判断，通过单防区模块传输至甲方报警主机，转至电脑上进行报警信息的存储和地图的显示.A。报警主机 master06 供电电源 AC220V，+10/-15，50Hz，约10W 输出特性脉冲幅度：10KV脉冲持续时间:0.1S每个脉冲最大电量：2。5mc（毫科伦）每个脉冲最大能量:4。0J（焦耳）脉冲电流峰值:10A输出超过300Ma的持续时间:1.5ms 使用环境温度：-10+55相对湿度:95 安全要求绝缘电阻：电源插头和外壳裸露金属部件之间的绝缘电阻，在正常条件下应不小于100M.抗电强度：电源插头与外壳裸露金属部件之间应能承受50Hz交流电压1。5KV的抗电强度试验.泄漏电流:5mA（交流、峰值） 外壳:工程塑料 外形尺寸：32 x 24 x 11 cm 重量:5.5KgB。 前端：多样化的前端是智能型周界安防阻挡报警系统的必不可少的组成部分，是实现主机功能最大化的重要手段。前端围栏备有多种零部件和附件，可以根据地形、客户要求和选用设备作多种组合,以满足不同客户的需求.上海业球系统是目前国际周界智能报警系统的顶级产品，是上海业球电子系统集成有限公司融合了世界安防系统尖端的生产技术、应用实践并将之完整和系统化的产品，特别适合有购买能力，安全要求高的高端客户.（4）基本工作原理本系统是当前端电子围栏受到压力后,降发出报警，由报警主机进行报警信号接受并处理,通过一路信号线传输至电子地图进行方位显示,另一路信号线传至电脑进行报警信息储存。 具体原理图详见系统图编号：附图二（5）系统主要功能A.新概念的引入上海业球智能型周界安防阻挡报警系统，一改国内周界安全防范中单纯的事后报警传统模式.强调了阻挡为主，报警为辅的国际周界安防新概念.该系统对入侵者给予瞬间脉冲电击,以阻止翻越，做到了预防为主。对执意入侵者和破坏者，给予电击并发出报警，延缓了入侵的时间，以便给保安人员争取时间，及时制止犯罪。B。系统先进、性能稳定、使用简单可靠上海业球电子系统集成有限公司以有多年的生产经验,系统性能稳定，技术先进，器材组合合理，在国际具有顶尖地位。本产品操作简便，一般保安人员经过简单培训就可完全掌握.由于器材的合理组合,大大增加了系统的使用寿命，致使综合成本下降。C。系统的整体性、严密性和威慑性本系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主，防报结合的目的。安装本系统后，相当于在墙顶上形成一道“有形的电子屏障,增加了围墙高度,使外人无法入侵，也使围墙内的人无法从墙面攀越逃离.如有特殊需要也可将上海业球系统做成隐蔽式的.电子脉冲每分钟60次扫描电子墙的每一根导线,每个脉冲峰值有5千伏，使入侵者难以攀越,以此延长了翻越的时间。另外本系统如遇断路、短路或失电，系统都会发出报警信号.报警输出为一开关量，故与别的任何报警系统都可联网使用，便于提高防范等级。D.系统对环境适应性强且误报率极低由于系统结构上的特点,该系统误报率低，不受环境(如植被，树木,小动物等)和气候（如雾，雨，风和雪等）的影响。由于误报率极低，不会由于经常误报而使保安人员产生麻痹思想,故一旦报警就会立即引起保安人员的高度重视。该系统已和许多地区110报警中心联网，使得周界安防等级大大提高。E。系统绝对安全及报警感知性本系统和交流电网具有本质的不同，它采用了低高压（1500-5000V）及低能量（小于5个焦耳）脉冲体制,每秒种发出一个脉冲信号,因而对人不会构成生命危害，同时电子围栏的柔性PV中间杆和专用合金丝,不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠.F。系统的可扩容性上海业球系统具有扩容能力,可以和其他国内外现有报警监控设备兼容.有利于今后进一步提高安全等级，避免设备的重复投入.3。电子巡更系统（1)前端设备的设置保安巡更管理系统,主要是加强对保安人员日常巡逻工作的管理。通过在住宅楼、公共区域、周界及地下车库等重要区域设置巡更点，根据安全防范需求的不同进行合理的巡更路线设置,保安人员根据规定的时间、路线进行巡查工作，管理人员通过系统软件实现对保安人员工作的查看及有序管理。巡更分在线、离线两种,各有各的利弊，在线巡更可以即时了解巡更人员的所处位置，但造价高、增补困难；离线巡更造价低、增补简单,但不能实时了解巡更人员的所处位置。（2)系统组成及主要设备系统由信息钮、采集器、变送器和工作站组成。对于XXXX住宅小区，设计采用离线式巡更方式.设计思路主要是在小区周边设置巡更信息钮，保安人员根据预设的巡更路线在规定时间里采集巡更该信息钮，每个信息钮有一个特定的编码,此编码代表了安装信息钮位置区域的名称，系统前端巡更钮的设置情况详见下表：表：前端巡更布点表 信息钮编码安装位置巡视区域巡视路线巡视时间X1机房起始钮路线1按现场情况设定X2西南角围墙相邻干道及西南面周界路线1X3西面出入口相邻干道及西面周界路线1X4东北角围墙相邻干道及东北面周界路线1X5东面围墙相邻干道及东面周界路线1X6东面出入口相邻干道路线1X7自行车库自行车库通道路线1X8C单元入口相邻干道路线1X9地下车库入口地下车库通道路线1X10地下层D楼入口处D楼入口路线1X11地下车库东南角地下车库通道路线1X12地下层C楼入口处C楼入口路线1X13配电间地下车库通道路线1X14排风机房地下车库通道路线1X15地下车库西北角地下车库通道路线1X16水泵房地下车库通道路线1X17地下车库北面地下车库通道路线1X18地下车库西南角地下车库通道路线1X19地下车库南面地下车库通道路线1X20地下层A楼入口处A楼入口路线1 具体布点位置详见安防平面布点图表:电子巡更系统设备清单序号设备名称规格型号品牌/产地单位数量1信息采集器TP128EXVIDEX/美国个12信息钮扣/固定座DS1990AVIDEX/美国个203变送器TPD-F00VIDEX/美国个14中文软件国产/上海套15电源适配器国产/上海套14管理电脑(与LED共用）P4国产/上海台1A.信息钮DS1990A一个携带64位数据的电子标签,它适合粘贴于任何物体表面。外壳由不锈钢制成，内置集成电路芯片,密封性好,安装在巡检人员巡检路线的关键部位，作为该部位标识。我们可将其安装在较隐蔽的地方，这样做可以防止外人拆卸,毁坏，以确保该系统充分发挥监督作用.信息钮极其坚固耐用，可承受三吨的拉力，对电磁波，辐射，腐蚀性空气及环境温度，湿度剧变，都具有极强的耐力,设计寿命为50年。产品特性: 识读次数：1亿次 使用寿命：20年 环境温度：400+900B.信息采集器TP-128EX信息采集器识读时有蜂鸣及指示灯闪烁提示，把信息钮内的号码读出,经校对后储存，并记录下触碰时间.当巡检完成后,把识读器插入专用信息变送器，所有巡检数据传入计算机，通过软件进行处理。其合金外壳坚固耐用，低功耗设计，可以识读100万次；没有可拆动的零件，小巧轻便，便于手持携带，特别适合于实际工作的需要.产品特性: 供电电池:3V专用防爆电池 存储温度：-40度+90度 识读灵敏度:0。01秒 内存：128KRAM 尺寸:（长宽高）135mm41mm20mm 寿命：20年 重量：168gC.信息变送器TPD-F00信息变送器的作用是将信息采集器内存芯片中的数据传输给计算机。此次选用的信息变送器为近距离普通型。精美的外形，小巧的体积, 在传输过程中自动校正数据.该信息变送器设有工作指示灯，插孔与识读器接触十分可靠。产品特性: 通讯:RS232串口 波特率:9600kbps 使用寿命：20年 尺寸：10210240mm 重量：128gD。管理软件智能巡更管理软件系统基于企业管理发展的要求，支持WIN95/WIN98/WINNT/WIN2000操作系统（内存8M以上)，实现了全中文操作界面（即使用者界面）.该软件功能强大，使用简单、方便,对于不熟悉电脑操作的人而言，也可以按照中文提示顺利完成操作.（3）基本工作原理巡更点布设好后，首先根据物业管理的要求确定一条巡更路线,然后按照巡更点之间的距离计算出一个巡更时间表,规定保安人员必须在某时间段内在某一地点巡逻，巡更人员携带巡更到各指定的巡更点,将数据采集器与信息钮接触一下，读取信息钮内的地址编码。在完成一个周期的巡视任务后，回到安保管理中心内,将巡更数据采集器的记录信息通过下载器输入计算机中，主管值班人员通过巡更管理软件即可检查、管理、打印各巡更人员的工作情况，从而保证保安巡更工作的及时、到位。 具体原理图详见系统附图三（4）系统的主要功能电子巡更管理系统不仅是安全保卫系统中不可缺少的重要部分，也是先进物业管理的不可或缺的重要组成部分.本系统采用低成本的智能离线式系统,系统由数据采集器、数据变送器、信息纽扣及运行于WINDOWS操作系统的中文管理软件组成。系统无需布线,巡更点与线路设置自由灵活,巡更点可随时扩充。数据变送器以RS232通讯接口与电脑进行串口通讯，传送速率为19200B/S.信息纽扣内设随机产生终生不可更改的唯一编码,并具有防水、防腐蚀功能,因此能适用于室外恶劣环境。上述硬件设备均为美国原装进口产品。中文管理软件具有巡更人员、巡更
