施工图设计深度管理.doc

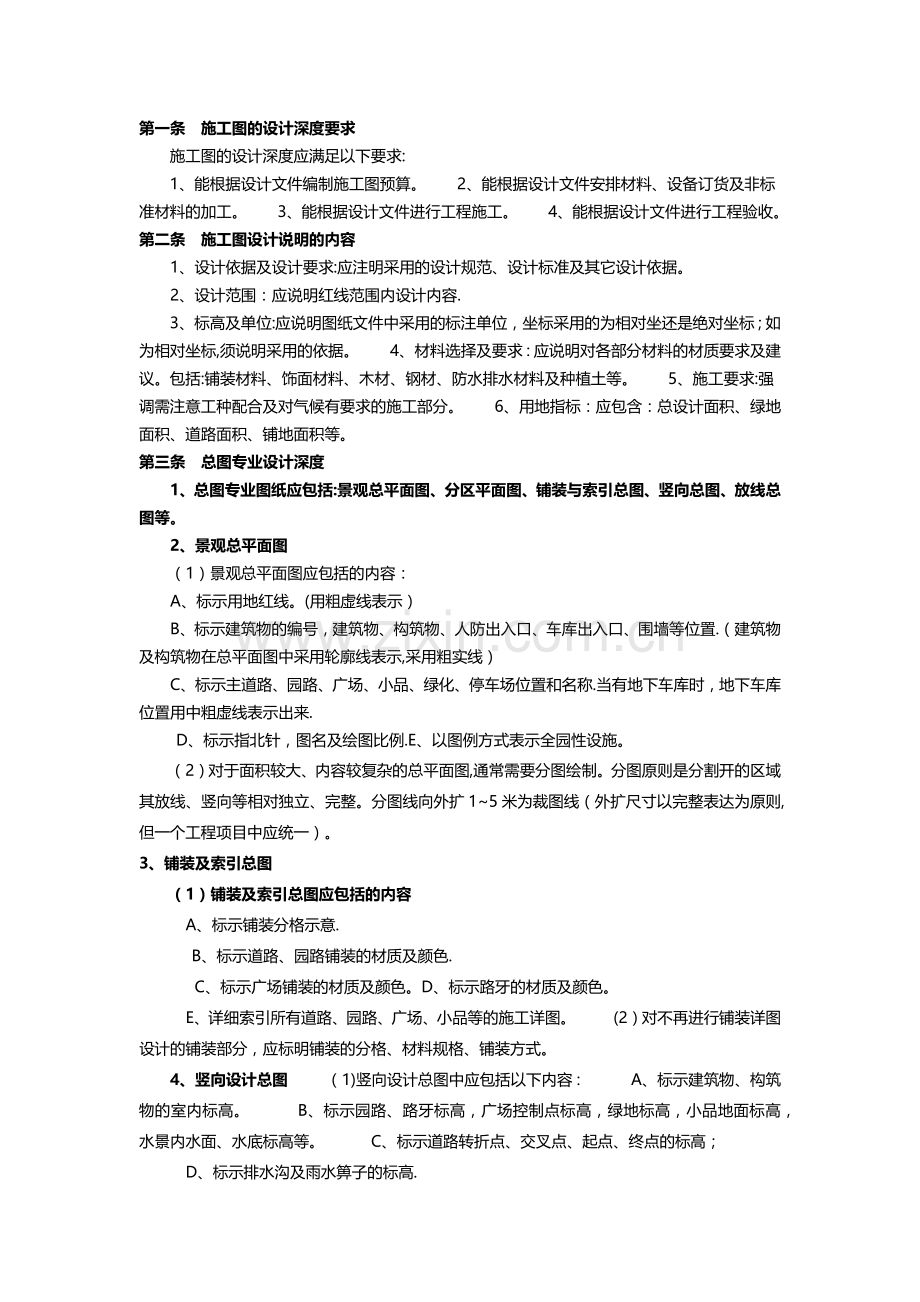

第一条 施工图的设计深度要求
施工图的设计深度应满足以下要求:
1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。
第二条 施工图设计说明的内容
1、设计依据及设计要求:应注明采用的设计规范、设计标准及其它设计依据。
2、设计范围：应说明红线范围内设计内容.
3、标高及单位:应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标,须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括:铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求:强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。
第三条 总图专业设计深度
1、总图专业图纸应包括:景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。
2、景观总平面图
（1）景观总平面图应包括的内容：
A、标示用地红线。(用粗虚线表示）
B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置.（建筑物及构筑物在总平面图中采用轮廓线表示,采用粗实线）
C、标示主道路、园路、广场、小品、绿化、停车场位置和名称.当有地下车库时，地下车库位置用中粗虚线表示出来.
D、标示指北针，图名及绘图比例.E、以图例方式表示全园性设施。
（2）对于面积较大、内容较复杂的总平面图,通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则,但一个工程项目中应统一）。
3、铺装及索引总图
（1）铺装及索引总图应包括的内容
A、标示铺装分格示意.
B、标示道路、园路铺装的材质及颜色.
C、标示广场铺装的材质及颜色。D、标示路牙的材质及颜色。
E、详细索引所有道路、园路、广场、小品等的施工详图。 (2）对不再进行铺装详图设计的铺装部分，应标明铺装的分格、材料规格、铺装方式。
4、竖向设计总图 （1)竖向设计总图中应包括以下内容： A、标示建筑物、构筑物的室内标高。 B、标示园路、路牙标高，广场控制点标高，绿地标高，小品地面标高，水景内水面、水底标高等。 C、标示道路转折点、交叉点、起点、终点的标高；
D、标示排水沟及雨水箅子的标高.
E、用箭头标明道路、园路、广场、绿地等排水方向 F、标示绿地内微地形的标高。 G、标示指北针、图名及绘图比例。 （2）在竖向设计图中,可采用绝对标高或相对标高表示.规划设计单位所提供的标高应与景观设计标高区分开,景观设计标高应依据规划设计标高而来，并与规划设计标高相闭合。 （3)水体竖向设计应标明水体驳岸岸顶、常水位标高、池底标高、水流方向、坡度.绘制水池标准段、特殊段的横剖面图,标明高程变化及横坡坡度，必要时绘制水池纵剖面图。
（4）在坡度变化复杂地段增加剖面图,标明各关键部位标高.
(5）用文字说明高程设计依据、排水原则、地形处理原则。
(6)应注明相对坐标与绝对坐标的关系；
5、放线总图 （1)放线定位图中应包括以下内容： A、标示道路、园路的定位。定位内容包括:道路中线的起点、终点、交叉点、转折点的坐标,转弯半径，路宽(应包含道路两侧道牙）。路宽大于等于4米时,应用道路中线定位道路.园路用道路一侧距离建筑物的相对距离定位. B、标示广场控制点坐标及广场尺度； C、标示小品控制点坐标及小品的控制尺寸； D、标示水景的控制点坐标及控制尺寸； E、标示指北针、图名及绘图比例。
（2）以“╋”为放线原点符号并加文字标注；放线基准点应选择固定建筑或构筑物基点或轴线基点，一般不选在道路上或建筑散水上
（3)总平面放线网格一般按5m＊5m或10m＊10m.广场放线网格应与总平面放线网格有对应关系。 （4)自然曲线式的平面设计以方格网为控制放线依据（网格间距1m×1m～20m×20m），并使方格网与测量图的坐标方格线方向一致,或与固定建筑物或构筑物方向一致。如周围环境没有建筑物或构筑物，网格方向选择与指北针方向一致或成某个整数度夹角，并用角度标注及文字说明。
第四条 园建专业设计深度
1、园建专业设计包括铺装、小品、景观设施设计等。
2、园建铺装设计应包括的内容
（1)标示铺装分格详图。
（2）标示道路、园路铺装的材质及颜色。
（3）标示广场铺装的材质及颜色。（4）标示路牙的材质及颜色。
(5）标示铺装做法详图.
（6）尽量以单个场地为基础,进行铺装平面图、铺装详图、做法详图的绘制。在做法详图（剖面图）中,应标示与路牙或相邻场地的关系。
3、园建小品设计应包括的内容
（1）使用平面图、立面图、剖面图及节点做法详图（必要时须画出立体示意图)等标示小品的尺寸、材料、颜色及做法.
（2）以建筑、结构设计规范为标准,用文字说明具体技术要求.
（3）钢筋、基础等结构工程需用图示表达清楚.
4、景观设施设计应包括的内容
（1)景观设施主要是包括垃圾桶、雕塑、标志标识牌等.
（2）景观设施一般涉及二次设计，图中一般只标示设施位置。若甲方不对景观设施做特别要求，施工图设计可省略.但须在图中注明“景观设施见二次设计或专业厂家深化设计"等文字。
第五条 绿化专业设计深度
1、绿化专业设计应包括的内容： (1）绿化设计说明.对苗木种植的种植土要求、土层厚度要求、苗木选择、苗木修剪、苗木种植、苗木养护等方面做详细文字说明.
（2）标示场地留存的原有植物，特别是古树木、大树等。
(3）分图标示乔木、灌木、地被花卉等绿化种植设计。如果设计场地较小，可在同一张图纸进行合并标示。
（4)清楚描述绿化苗木表。苗木表内容应包括：苗木编号、树种、拉丁学名、数量、规格、种植密度等内容。 2、应采用特定的图例表示各种植物类型，用文字标注说明植物名称。 3、对于景观要求细致的种植局部，施工图应表达植物高低关系、植物造型形式的立面图、剖面图、参考图或文字说明与标注。
4、对于规则式的点状种植（如行道树，阵列式种植等)可用尺寸标注出苗木行距,始末树种植点与参照物的距离.而对于自由式的点状种植(如孤植树），可用坐标标注清楚种植点的位置或采用三角形标注法进行标注。
5、对于片状种植形式，施工图应绘出清晰的种植范围边界线,标明植物名称、规格、种植密度等.
6、以图例的中心点表明植物种植点位置，必要时以方格网为控制放线依据，如成片栽植花卉、地被等。
第六条 给排水专业设计深度
1、给排水专业设计应包含的内容：
(1）给排水设计说明：包括说明设计规范、套用的设计标准图集及施工规范、取水点的来源,给排水管道的材料选择、绿地浇灌方式、管道的埋深、管道的压力、管道与其他设施的位置关系、阀门井、水表井的选择、喷泉水景工作原理、图例等。
（2）场地排水.包括标示排水沟、排水篦子的位置、排水管道的布置.
(3）绿地浇灌系统。包括自动喷灌方式或是手动取水栓方式,给水管道的布置及管径大小的标注、取水水源的位置及管径大小的标注、取水栓的位置等.
(4)循环水系。标示循环水系的工作原理、管道布置、水泵等设施选择等.
2、涉及大型喷泉水景，必须由专业厂家设计,我方只负责配合喷泉形式的选型.在设计说明中应对此加以文字说明.
第七条 电气专业设计深度
1、电气专业设计应包括的内容：
（1）电气设计说明：说明电气设计范围、电缆选型、接地、灯具选型、光源、灯具安装方式、选用或参考的图集规范、施工规范等。
（2）电气系统图.包括配电箱的负荷及回路、主电缆材料、规格等.
（3)室外景观照明布置.包括电气线路的布置，路灯、庭院灯、草坪灯、地埋灯、台阶灯、壁灯、水下灯、灯带、围墙顶灯等灯具的位置标示。
2、灯具图例符号应统一(按公司设计图例规范执行)。
3、灯具布置及灯具选型由方案设计师负责。电气线路连接、负荷计算、电气系统设计等由电气设计专业人员负责.方案设计师还需将灯具选型图片、参数与电气专业设计师及时沟通。
第八条 材料样板及选型图片深度
1、材料样板包括的内容：
(1）地面铺装材料（花岗岩、文化石、透水砖、嵌草砖、鹅卵石、水洗石、木板、钢化玻璃等）
（2)饰面铺装材料(花岗岩、文化石、鹅卵石、水洗石、木板、钢化玻璃、劈开砖、外墙砖、外墙漆、真石漆等)。
（3）特殊材料（压花地坪、疏水材料等）。
2、选型图片包括的内容：
（1）景观设施选型（垃圾桶、成品园椅、标志标识、雕塑等)；
（2）灯具选型（路灯、庭院灯、草坪灯、地埋灯、台阶灯、壁灯、水下灯、灯带、围墙顶灯等）；
（3)喷泉水景;
(4）特色小品（花钵、铁艺等);
3、材料样板及选型图片进入施工图文件,图片尽量与实物一致，减少偏差。
