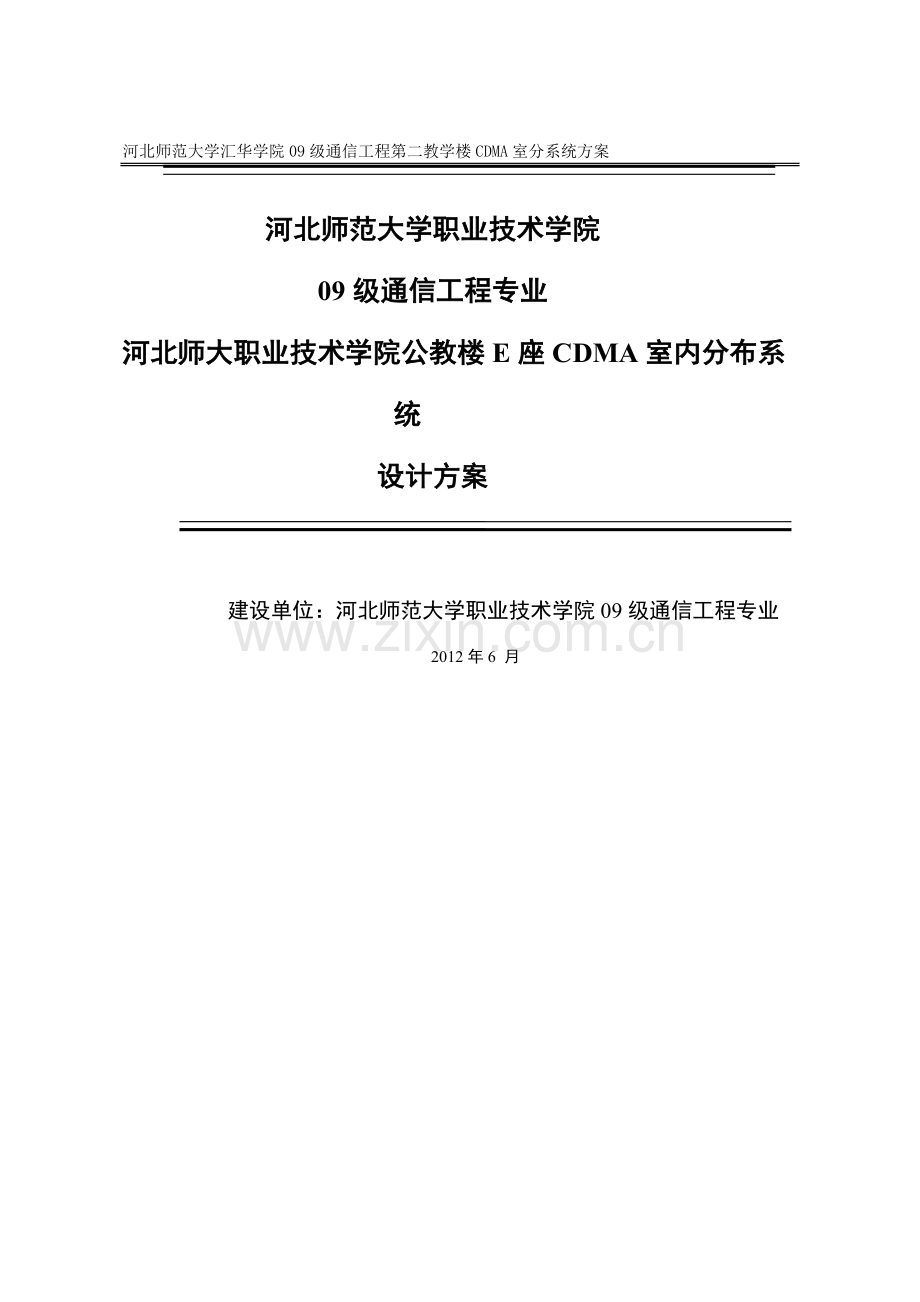

河北师范大学汇华学院09级通信工程第二教学楼CDMA室分系统方案

河北师范大学职业技术学院
09级通信工程专业
河北师大职业技术学院公教楼E座CDMA室内分布系统
设计方案

建设单位：河北师范大学职业技术学院09级通信工程专业
2012年6 月

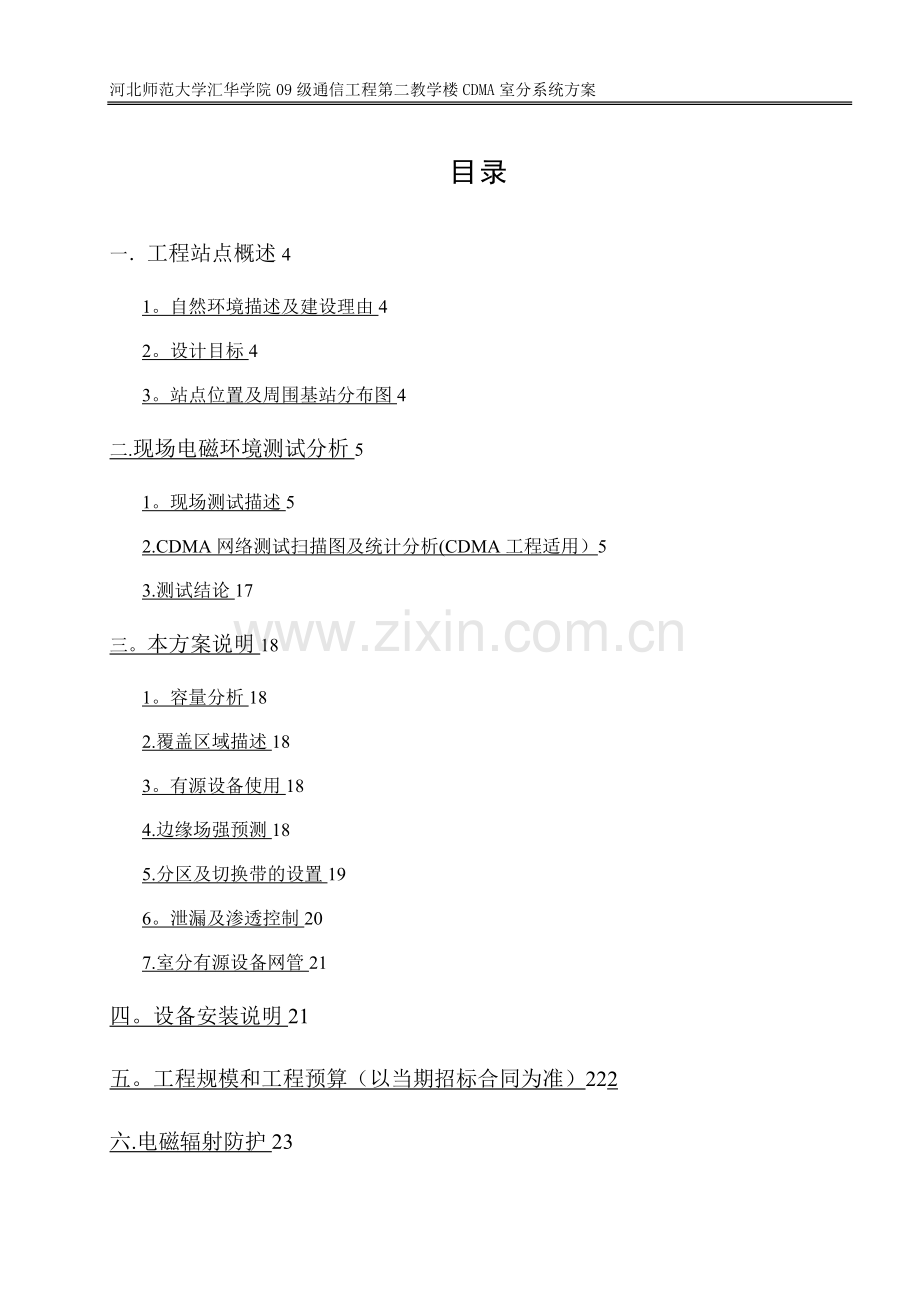

目录
一．工程站点概述4
1。自然环境描述及建设理由4
2。设计目标4
3。站点位置及周围基站分布图4
二.现场电磁环境测试分析5
1。现场测试描述5
2.CDMA网络测试扫描图及统计分析(CDMA工程适用）5
3.测试结论17
三。本方案说明18
1。容量分析18
2.覆盖区域描述18
3。有源设备使用18
4.边缘场强预测18
5.分区及切换带的设置19
6。泄漏及渗透控制20
7.室分有源设备网管21
四。设备安装说明21
五。工程规模和工程预算（以当期招标合同为准）222
六.电磁辐射防护23
七。附图24
2.系统原理图:24
3。设备安装平面图25
一．工程站点概述
本方案为中国电信河北省2011年CDMA网室内覆盖工程，河北师范大学公教楼E座室内覆盖分布系统设计方案。
1. 自然环境描述
河北师范大学公教楼E座位于石家庄市东南部，石家庄市裕华区南二环东路20号，其的人流数量适中，话务量中等.该大楼共6层，本期工程对1-6层进行全覆盖;总覆盖面积约12000平方米.
2. 设计目标
本工程解决河北师范大学公教楼E座CDMA覆盖;改善CDMA网的网络覆盖质量。本工程主要覆盖总覆盖面积约12000平方米。
3. 站点位置及周围基站分布图
河北师范大学职业技术学院公教楼E座位于石家庄市东南部，石家庄市裕华区南二环东路20号

二. 现场电磁环境测试分析
1. 现场测试描述
表3 测试说明
2. 河北师范大学职业技术学院公教楼E座一楼CDMA网络测试扫描图及统计分析（CDMA工程适用）
1、 Ec/Io测试
图2 一楼Ec/Io测试
2、 RXAGC测试
图3 一楼RXAGC测试
3、 TXAGC测试
图4 一楼TXAGC测试
4、FFER测试
图5 一楼FFER测试
3. 河北师范大学职业技术学院公教楼E座二楼CDMA网络测试扫描图及统计分析（CDMA工程适用）
1、Ec/Io测试
图6 二楼Ec/Io测试
2、RXAGC测试
图7 二楼RXAGC测试
3、TXAGC测试
图8 二楼TXAGC测试
FFER测试
图9 二楼FFER测试
4. 河北师范大学职业技术学院公教楼E座三楼CDMA网络测试扫描图及统计分析（CDMA工程适用）
1、Ec/Io测试
图10 三楼Ec/Io测试
2、RXAGC测试
图11 三楼RXAGC测试
3、TXAGC测试
图12 三楼TXAGC测试
4、FFER测试
图13 三楼FFER测试
5. 河北师范大学职业技术学院公教楼E座四楼CDMA网络测试扫描图及统计分析（CDMA工程适用)
1、Ec/Io测试
图14 四楼Ec/Io测试
2、RXAGC测试
图15 四楼RXAGC测试
3、TXAGC测试
图16 四楼TXAGC测试
4、FFER测试
图17 四楼FFER测试
6. 河北师范大学职业技术学院公教楼E座五楼CDMA网络测试扫描图及统计分析（CDMA工程适用)
1、Ec/Io测试
2、RXAGC测试
3、TXAGC测试
4、FFER测试
7. 河北师范大学职业技术学院公教楼E座六楼CDMA网络测试扫描图及统计分析(CDMA工程适用）
1、Ec/Io测试
2、RXAGC测试
3、TXAGC测试
4、 FFER测试
8. 测试结论
1、通过现场勘测得知，河北师范大学职业技术学院公教楼E座楼体信号屏蔽较差,致使楼内部分区域，楼层内信号不能满足正常通话的要求。
2、由于河北师范大学职业技术学院公教楼E座建筑为钢筋混凝土结构,所以对网络信号屏蔽较严重，楼层的信号受到较大影响。
3、本次覆盖6层楼。
三. 本方案说明
1. 容量分析
1、 楼内共有100人，流动人员150人.
2、没有高端用户。
3、总话务量=该覆盖区总人数*手机持有率*运营商市场占有率＊忙时同时打电话的人数所占百分比*平均忙时话务量
=100＊100%*30％*10％*0.02
=0。06ErL
2. 覆盖区域描述
河北师范大学职业技术学院公教楼E座占地面积为2000平方米，本期工程覆盖面积为12000平方米,覆盖百分比为100％。
3. 有源设备使用
直放站覆盖区域的话务量不超过其施主基站话务量的40％，当直放站覆盖区域的话务量超过其施主基站话务量的40％时,应改换宏蜂窝或微蜂窝基站作信源.
此系统CDMA光纤直放站近端机安装在其站附近,CDMA光纤直放站远端机安装在河北师范大学汇华学院第二教学楼1楼弱电井南侧墙。
4. 边缘场强预测
选取1楼ANT1做为边缘场强预测对象
图18 一楼天线分布
ANT1天线口输出功率：3。7dBm
全向天线增益:2dBi
自由空间损耗=—27.5+20lg（fMHz)+20lg（dm）
ANT1所要覆盖的最远路径15.31m自由空间损耗：55。039dB
穿过一扇墙隔断损耗：20dB
多径、人体损耗：3dB
边缘场强=天线口输入功率+天线增益-自由空间损耗—隔断损耗—多径损耗—人体阻挡
边缘场强:3。7+2-55.039—20-3-3=-75.3397dBm（CDMA系统要求边缘覆盖场强大于-80dBm，结果符合标准）.
5. 分区及切换带的设置
本大楼各层采用同一信源，分布不存在切换
图19 弱电井
6. 泄漏及渗透控制
要求:室内信号泄露到室外10m处，室内信号要比室外信号强度低10dB.
选取1楼ANT1为泄露对象
耦合器用的是10dB规格的.
图20 一楼天线分布
ANT1天线输入口功率：3。7dBm
天线增益：2dBi
ANT1到从室内室外10m处的路径20m
自由空间损耗=-27。5+20lg(875MHz)+20lg（30m）=60。88dB
穿过两扇砖墙的隔断损耗：30dB
人体、多径损耗：3dB
泄露到室外10m处场强:=3。7+2—60。88—30-3—3=-81。18dBm
室内信号的泄漏及室外信号的渗透描述。
1） 本系统各楼层采用吸顶天线，天线安装在走道内，输出功率较小,不存在泄漏的问题。
2) 而在大楼外面，泄露出室外的室内信号电平远低于室外基站信号，因此在室外不会占用至该室内覆盖小区信号。
7. 室分有源设备网管
光纤直放站近端通过光纤与远端设备连接，调整近端与远端设备参数,通过二者自带的监控盘实现近端设备对远端设备的监控；
光纤直放站近端设备中固化了无线Modem，无线Modem中的中国电信 UIM卡可以与监控平台互发点对点短信,从而实现了远程监控直放站设备.
四. 设备安装说明
表5 设备安装
安装位置说明
CDMA光纤直放站近端机
安装在基站附近
CDMA光纤直放站远端机
安装在公教楼D座207对面
覆盖天线
平层

其他器件
无
其他说明
无
有源设备的监控、供电及接地
监控方式
单机监控
集中监控

Modem方式
有线Modem
无线Modem

数据传送方式
PSTN
数传方式
短信方式

监控总线
无
供电方式
分散式供电控
集中式供电

有源设备取电位置
主机
无
干放
无
接地要求
有源设备良好接地，接地电阻小于5Ω。
其他说明

五. 工程规模和工程预算（以当期招标合同为准）
工程预算表样式如下:
设备及材料名称
规格型号
单位
数量
单价（元)
价格（元）
备注
C网光纤直放站近端
近端
台
1
2100
2100

C网光纤直放站远端
远端
台
1
9400
9400

电桥
HYB-0800—2500-200N01
个
1
90
90

功分器
腔体,200W,二功分
个
1
50
50

耦合器
腔体，200W,6dB
个
4
54
216

耦合器
腔体，200W，10dB
个
11
54
594

全向吸顶天线
806～2500 增益2dBi
副
36
35
1260

双阴头
1/2"馈线用
个
5
12
60

双阳头
1/2”馈线用
个
26
12
312

1/2"馈线
阻燃
米
600
9。8
5880
电信提供
1/2"馈线接头
DIN Male
个
112
20
2240

转接头
1/2"馈线用
个
9
20
180

转接头
7/8"转1/2”
个
2
20
40

跳线
3M
根
1
50
50

跳线
1M
根
2
35
70

避雷器
馈线避雷器　
个
2
100
200

光纤跳纤
FC—PC,3M
根
2
50
100

法兰盘
AD-FC/PC—Q—Z
个
2
12
24

接地卡
1/2"
个
5
39
195

天线支架
室内板状
副
1
10
10

电源插座
三芯插座
个
2
35
70

配电箱
10A电度表1个，10A空开1个
套
1
180
180

电源线
3＊1。5平方
米
20
9
180

地线
16平方
米
20
12
240

PVC管
Ф25
米
300
1。6
480

PVC直接
Ф25
个
75
0。3
22.5

PVC管线卡
Ф25
个
600
0。5
300

膨胀螺丝
10mm
个
60
1
60

合计

24603.5

表6 工程预算表
六. 电磁辐射防护
根据中华人民共和国国家标准《环境电磁波卫生标准》，即国标GB9175—1988，室内天线发射功率应不大于15dBm每载波。根据中华人民共和国国家标准《环境电磁波卫生标准》,即国标GB9172-88,环境电磁波容许辐射强度分为两个级别，见下表所示:
表7 辐射强度级别
波长
容许场强
一级（安全区）
二级（中间区)
300MHz—300GHz
µ W / cm2
〈 10
< 40
一级标准：为安全区,指在该电子波强度下长期居住、工作、生活的一切人群，均在会受到任何有害影响的区域；
二级标准：为中间区,指在该电子波强度下长期居住、工作、生活的一切人群可能引起潜在性不良反应的区域.
本方案最强天线口功率为4.6dBm，加上天线增益2dBi,则天线的发射功率是6。6dBm(4。6mw），将该天线看为一个点源,设人员活动半径为2米，采用球面积公式S=4πR²,得出该点源覆盖半径2米内最强功率密度为 0。00916μW/cm²。
可证明电磁辐射满足一级标准要求
七. 附图
1. 拓扑图
2. 原理图：
附CAD设计图纸——河北师范大学职业技术学院公交楼E座CDMA网室内覆盖工程系统原理图
图22公教楼E座CDMA网室内覆盖工程系统原理图
3. 设备安装平面图
附CAD设计图纸——河北师范大学职业技术学院公交楼E座CDMA网室内覆盖工程平面图
1、 一楼图
图23 一楼天线设计图
2、二楼图
图24 二楼天线设计图
3、三楼图
图25 三楼天线设计图
4、四楼图
图26 四楼天线设计图
5、五楼
五楼天线设计图
5、 六楼
