施工现场标牌模版.doc

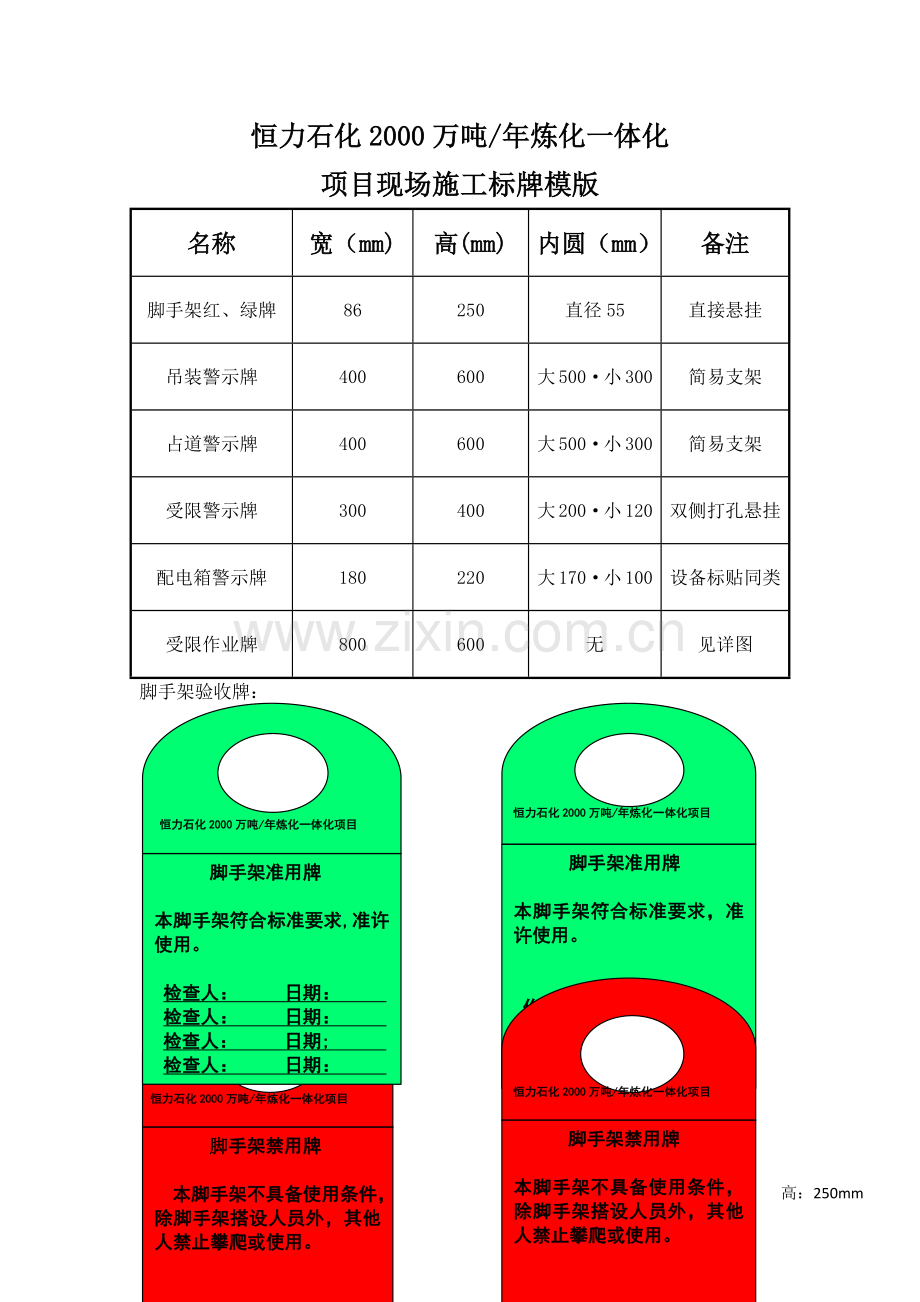

恒力石化2000万吨/年炼化一体化
项目现场施工标牌模版
名称
宽（mm)
高(mm)
内圆（mm）
备注
脚手架红、绿牌
86
250
直径55
直接悬挂
吊装警示牌
400
600
大500·小300
简易支架
占道警示牌
400
600
大500·小300
简易支架
受限警示牌
300
400
大200·小120
双侧打孔悬挂
配电箱警示牌
180
220
大170·小100
设备标贴同类
受限作业牌
800
600
无
见详图
脚手架验收牌：

恒力石化2000万吨/年炼化一体化项目

脚手架准用牌

本脚手架符合标准要求，准许使用。

作业单位：
签 发 人：
签发日期：

恒力石化2000万吨/年炼化一体化项目

脚手架准用牌

本脚手架符合标准要求,准许使用。

检查人： 日期：
检查人： 日期：
检查人： 日期;
检查人： 日期：

背面正面

直径
55mm

恒力石化2000万吨/年炼化一体化项目
恒力石化2000万吨/年炼化一体化项目

脚手架禁用牌

本脚手架不具备使用条件，除脚手架搭设人员外，其他人禁止攀爬或使用。

签发单位：
签发日期：
脚手架禁用牌

本脚手架不具备使用条件，除脚手架搭设人员外，其他人禁止攀爬或使用。

高：250mm

宽：86mm

背面正面
恒力石化2000万吨/年炼化一体化项目

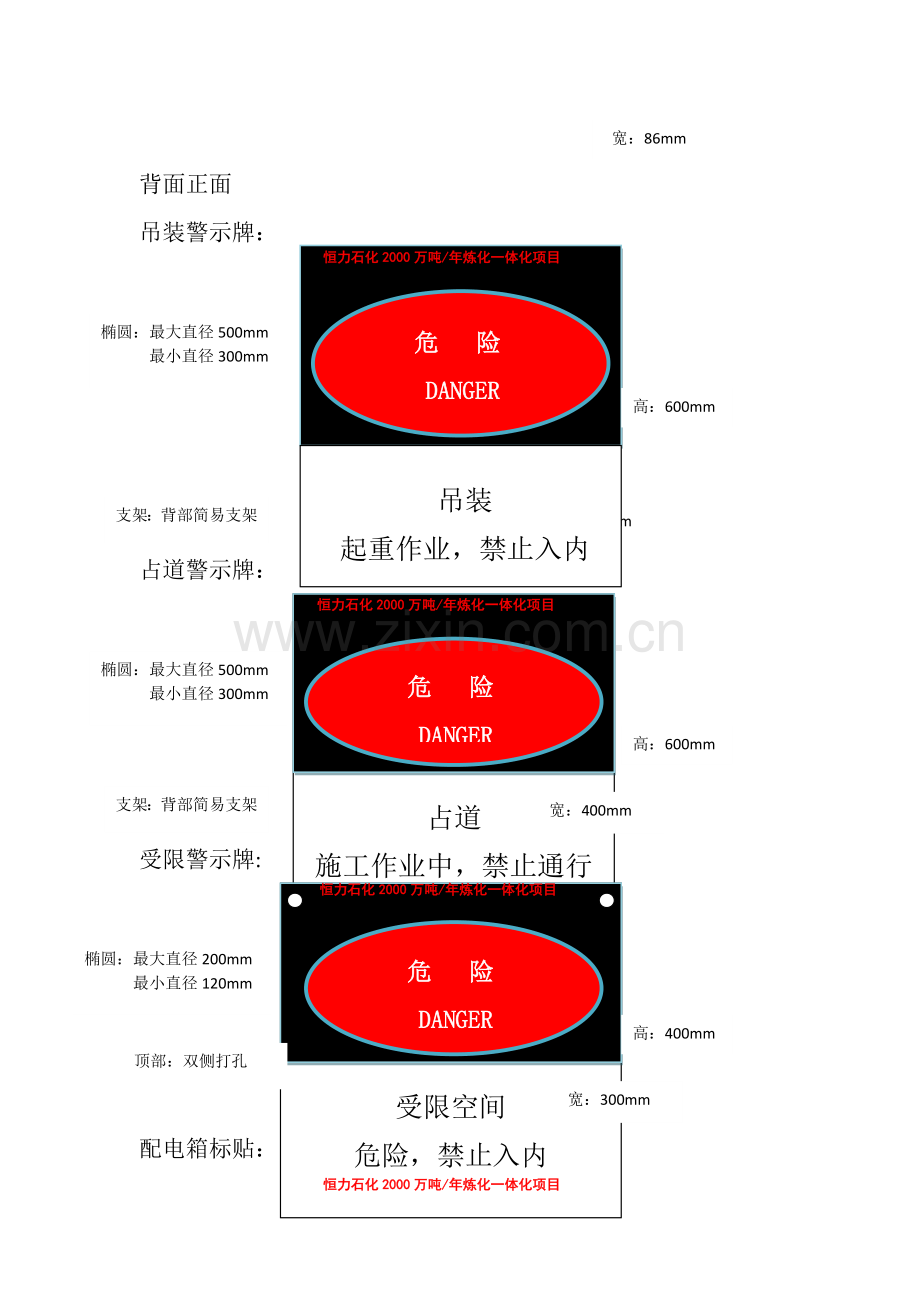

吊装警示牌：
危 险
DANGER

椭圆：最大直径500mm
最小直径300mm

高：600mm

吊装
起重作业，禁止入内

支架：背部简易支架

宽：400mm

恒力石化2000万吨/年炼化一体化项目
占道警示牌：
危 险
DANGER

占道
施工作业中，禁止通行

椭圆：最大直径500mm
最小直径300mm

高：600mm

支架：背部简易支架

宽：400mm

恒力石化2000万吨/年炼化一体化项目
受限警示牌:

受限空间
危险，禁止入内

危 险
DANGER

椭圆：最大直径200mm
最小直径120mm

高：400mm

顶部：双侧打孔

宽：300mm

恒力石化2000万吨/年炼化一体化项目
配电箱标贴：
有 电 危 险
DANGER

配电箱等级：
施工单位：
负责电工：
电 话：

椭圆：最大直径170mm
最小直径100mm

高：220mm

正面防水涂层
背面附带不干胶
直径粘帖

宽：180mm

“受限空间作业告示牌"制作

受限空间作业告示牌

底板

磁卡插入槽

各类作业证

挡雨板

进入人员磁卡插入

600

作业证插入槽

800
