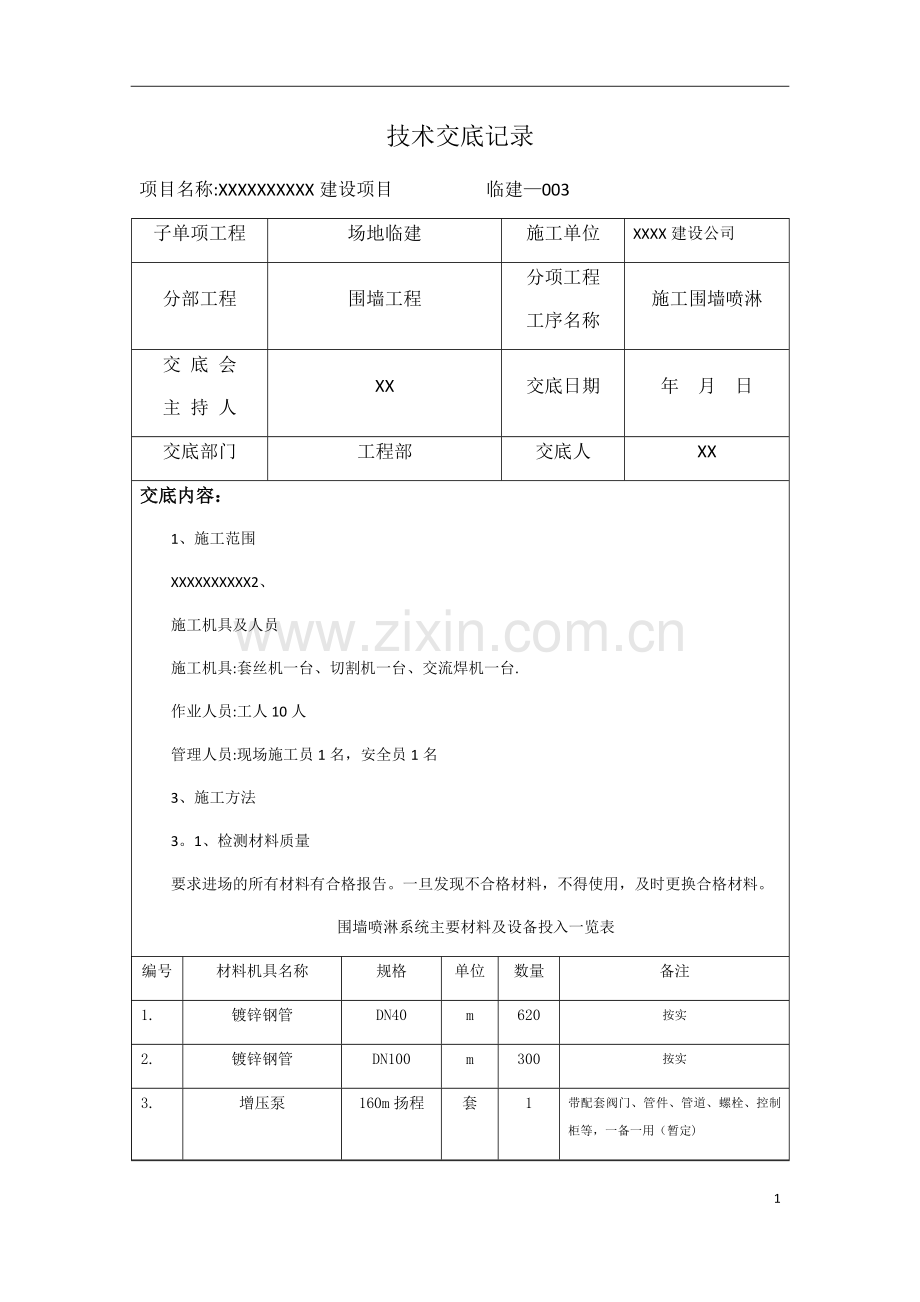

技术交底记录
项目名称:XXXXXXXXXX建设项目 临建—003
子单项工程
场地临建
施工单位
XXXX建设公司
分部工程
围墙工程
分项工程
工序名称
施工围墙喷淋
交 底 会
主 持 人
XX
交底日期
年 月 日
交底部门
工程部
交底人
XX
交底内容：
1、施工范围
XXXXXXXXXX2、
施工机具及人员
施工机具:套丝机一台、切割机一台、交流焊机一台.
作业人员:工人10人
管理人员:现场施工员1名，安全员1名
3、施工方法
3。1、检测材料质量
要求进场的所有材料有合格报告。一旦发现不合格材料，不得使用，及时更换合格材料。
围墙喷淋系统主要材料及设备投入一览表
编号
材料机具名称
规格
单位
数量
备注
1.
镀锌钢管
DN40
m
620
按实
2.
镀锌钢管
DN100
m
300
按实
3.
增压泵
160m扬程
套
1
带配套阀门、管件、管道、螺栓、控制柜等，一备一用（暂定)
4.
碳钢水箱
2m＊2m*5m
套
1
水箱厚度10mm,内涂刷4遍高分子有机涂料总厚度达到160～180um,外涂刷2遍醇酸防锈漆，两遍酚醛调和漆总厚度达到160um～180um，外包保温白色聚苯板20mm厚
5.
铜球阀
DN40
个
11

6.
蝶阀
DN100
个
2

7.
卡箍
DN100
套
70

8.
镀锌内丝直接
DN40
个
120

9.
镀锌丝接异经三通
DN40＊DN15
个
340

10.
消防喷淋头
DN15
只
340
喷雾，直径2m
11.
90°沟槽弯头
DN100
个
10

12.
90°丝接弯头
DN40
个
20

13.
沟槽转换法兰
DN100
个
4
带M16＊70螺栓16套
14.
沟槽螺纹三通
DN100＊DN40
个
11

15.
堵头
DN100
只
2

16.
堵头
DN40
只
2

17.
生胶带

盒
50

18.
镀锌抱箍
DN100
套
80

19.
镀锌抱箍
DN40
套
340

3。2、施工围墙喷淋施工要求
为满足现场施工扬尘治理，施工现场采用40mm镀锌管配合喷雾接头制作现场喷淋设施,现场新盛路以西、胜利大街以北、渭白路以南施工围墙设置喷淋.现场在施工场地东南角设一水泵房，泵房里设一2m*2m＊5m水箱及一套增压泵，从增压泵出口管道分两根支管，一支管供应施工围墙东面及北面喷淋供水，一支管供应施工围墙西面及南面供水。喷淋支管采用DN40镀锌钢管，主管采用DN100镀锌钢管,在施工围墙4个角点从主管上引出一DN40支管连接喷淋支管以便供水，尾端采用堵头封堵，本次喷淋主管只安装A—B—D—E—F—G—H,喷淋支管一期围挡全部安装。
3。3。管道螺纹连接
根据现场测绘草图在选好的管材上画线，按线切割,管材切割完毕后套丝前，清理好毛刺并将段好的管材按照管径尺寸分次套制丝扣，70mm以上分2-3次套丝，保证丝扣质量。管道螺纹连接时，在管子的外螺纹与管件或阀门内螺纹之间加油麻,先将麻丝抖松成薄而均匀的纤维，从螺纹的第二扣开始沿螺纹放线进行缠绕，缠绕好后表面沿螺纹放线涂白厚漆,然后拧上管件,再用管钳收紧,安装完毕的管道丝扣外漏2～3丝，管钳施力位置与管件距离为150mm。填料缠绕要适当，不得把白厚漆、麻丝从管端下垂挤入官腔，以免堵塞管路，施工完毕后，将麻丝清理干净，并在丝扣处及管钳破坏镀锌层处涂刷防锈漆.
3.4。喷头安装
本工工程喷头采用施工围墙专用喷雾喷头，喷头喷雾直径2m,大小为DN15。喷头安装应用厂家提供的专用扳手,可避免喷头安装时遭受损伤,既方便有可靠。
3.5。阀门安装
沟槽法兰连接的阀门前后300mm应增设支架。
3。6。管道试压
本次喷淋管道设计压力未1Mpa，管道试压系统分段进行，管道系统安装完毕后进行综合试水试验.试验时既要满足规范要求，又要考虑管材和阀件因高程静压力的承受能力。水压强度试验的测试点设在管网的最低点。对管网注水时，应先将官网内的空气排净，并缓缓升压，达到试验压力即工作压力的1。5倍后,稳压30min。目测管网,应无泄漏和变形，且压力下降小于等于0。05MPa，方为合格
4.施工质量要求：
（1）管道安装前应校直管子并清除内部杂物,停止安装时已安装好的管道敞口应封好，喷淋管道安装标高、间距以施工蓝图为准,施工队伍不得私自更改设计，变更需经过总包单位沟通,通过后方可变更。
（3）本工程喷淋主管道连接采用沟槽连接，喷淋支管立管采用螺纹连接.管道连接后不应减小过水横断面面积
(4）沟槽式管件连接时,其管道连接沟槽和开孔应用专用滚槽机和开孔机加工,并应做防腐处理；连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞不得有毛刺、破损性裂纹和脏物。
（5）橡胶圈密封应无破损和变形。
（6）沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶圈起皱的应更换新橡胶圈。
（7）机械三通连接时，应检查机械三通与孔洞的间隙,各部门应均匀。
（8）配水干管（立管）与配水管连接，应采用沟槽式，不应采用机械三通。管道宜采用机械切割，切割面不得有飞边、毛刺.
(9)螺纹连接的密封填料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内;连接后，应将连接处外部清理干净。
附图1
附图2
XXX项目施工大门及围墙坐标统计
序号
点位
高程（m）
线段
长度（m）
备注
1
A
350。06
A—B
89.68

2
B
349。79
B—D
67.807

3
D
349。35
D-E
7。412

4
E

E-F
22。184

5
F

F-G
12
施工大门
6
G

G-H
49。896

7
H

H-I
51。329

8
I

I—J
93。597

9
J

J—K
20。133
临建大门
10
K

K—L
49.583

11
L
351.03

合计

463。621

接受交底人签字
接受交底日期： 年 月 日
