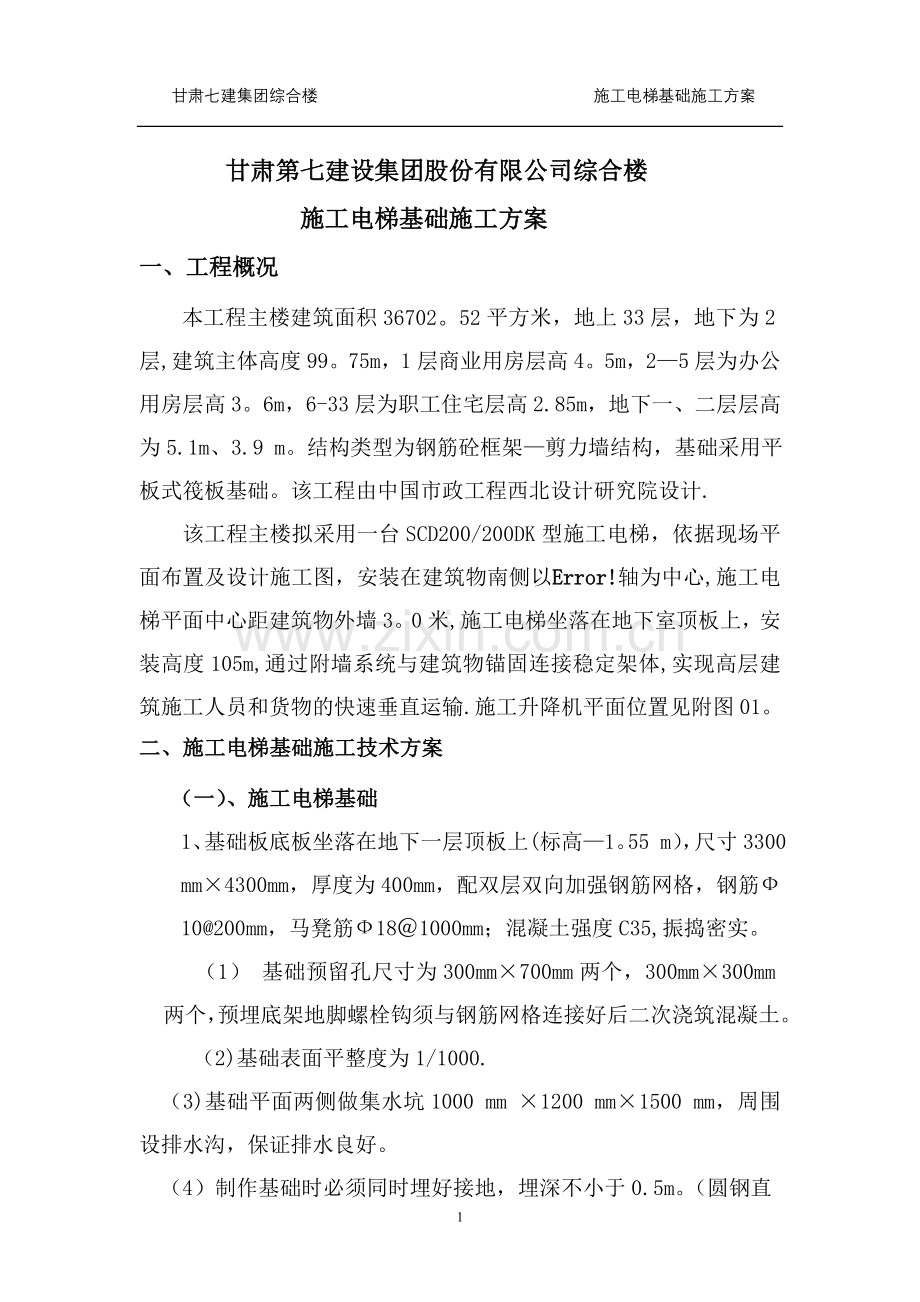

甘肃七建集团综合楼 施工电梯基础施工方案

甘肃第七建设集团股份有限公司综合楼
施工电梯基础施工方案
一、工程概况
本工程主楼建筑面积36702。52平方米，地上33层，地下为2层,建筑主体高度99。75m，1层商业用房层高4。5m，2—5层为办公用房层高3。6m，6-33层为职工住宅层高2.85m，地下一、二层层高为5.1m、3.9 m。结构类型为钢筋砼框架—剪力墙结构，基础采用平板式筏板基础。该工程由中国市政工程西北设计研究院设计.
该工程主楼拟采用一台SCD200/200DK型施工电梯，依据现场平面布置及设计施工图，安装在建筑物南侧以轴为中心,施工电梯平面中心距建筑物外墙3。0米,施工电梯坐落在地下室顶板上，安装高度105m,通过附墙系统与建筑物锚固连接稳定架体,实现高层建筑施工人员和货物的快速垂直运输.施工升降机平面位置见附图01。
二、施工电梯基础施工技术方案
（一）、施工电梯基础
1、基础板底板坐落在地下一层顶板上(标高—1。55 m），尺寸3300 mm×4300mm，厚度为400mm，配双层双向加强钢筋网格，钢筋Ф10@200mm，马凳筋Ф18＠1000mm；混凝土强度C35,振捣密实。
（1） 基础预留孔尺寸为300mm×700mm两个，300mm×300mm两个，预埋底架地脚螺栓钩须与钢筋网格连接好后二次浇筑混凝土。
（2)基础表面平整度为1/1000.
（3)基础平面两侧做集水坑1000 mm ×1200 mm×1500 mm，周围设排水沟，保证排水良好。

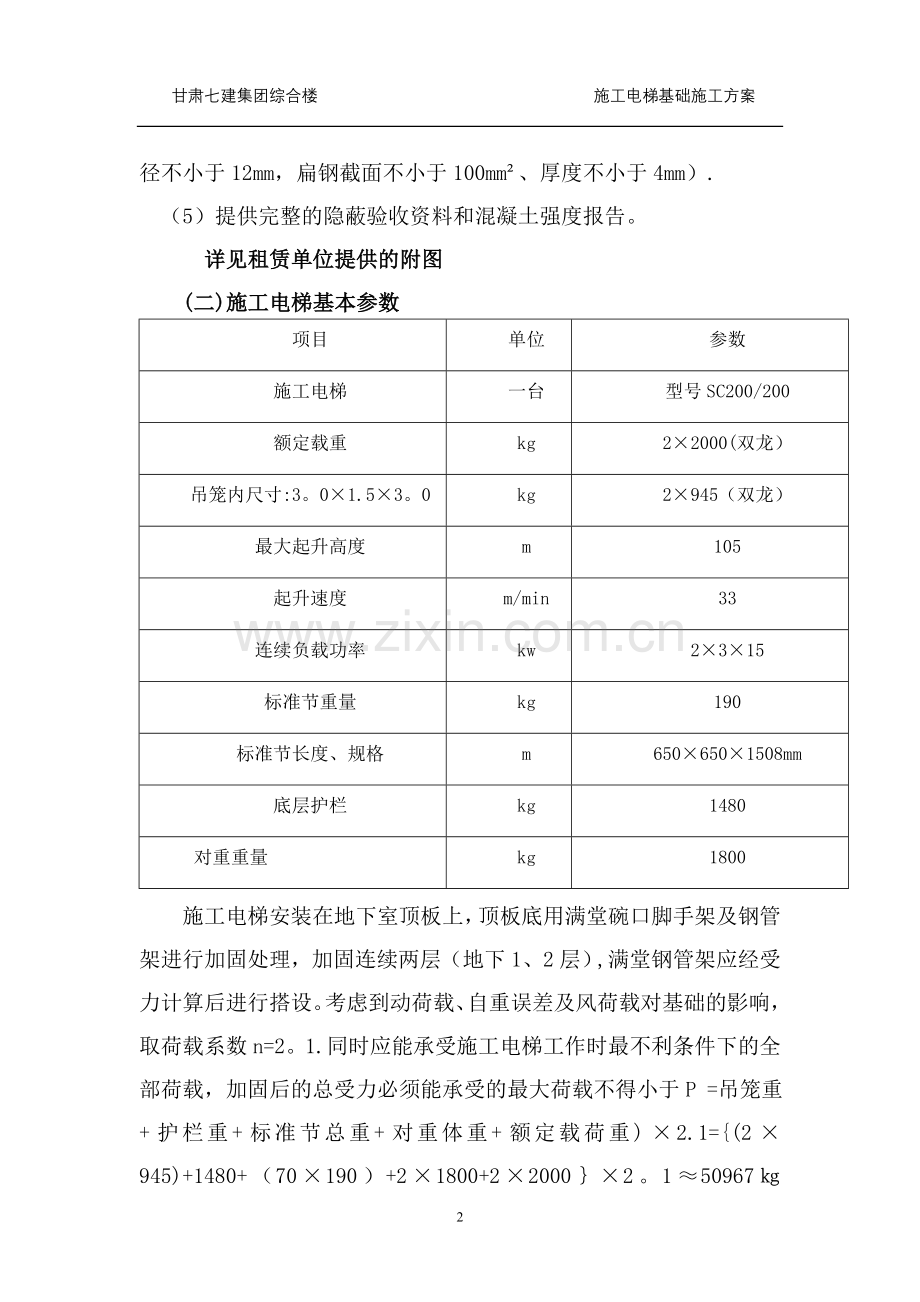

（4）制作基础时必须同时埋好接地，埋深不小于0.5m。（圆钢直
径不小于12mm，扁钢截面不小于100mm²、厚度不小于4mm）.
（5）提供完整的隐蔽验收资料和混凝土强度报告。
详见租赁单位提供的附图
(二)施工电梯基本参数
项目
单位
参数
施工电梯
一台
型号SC200/200
额定载重
kg
2×2000(双龙）
吊笼内尺寸:3。0×1.5×3。0
kg
2×945（双龙）
最大起升高度
m
105
起升速度
m/min
33
连续负载功率
kw
2×3×15
标准节重量
kg
190
标准节长度、规格
m
650×650×1508mm
底层护栏
kg
1480
对重重量
kg
1800
施工电梯安装在地下室顶板上，顶板底用满堂碗口脚手架及钢管架进行加固处理，加固连续两层（地下1、2层）,满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2。1.同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重)×2.1={(2×945)+1480+（70×190）+2×1800+2×2000｝×2。1≈50967㎏=499KN。
（三)、地下室顶板回撑搭设方案
根据施工电梯厂家提供的使用说明书得知总荷载为499KN，基础尺寸为3300×4300mm,加固范围为5000×5400mm，由此地下室顶板承担的总活荷载为18.48kN/m2，基础混凝土自重14kN/m3,此荷载由施工电梯底部5000×5400范围的楼板承担，而根据结构设计地下室顶板施工活荷载为5KN/m2，故需要在楼板下面设置碗扣钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按600mm纵横间距设置立杆,高度方向步距h=1200mm；⑤轴梁截面400×600，其梁下采用300×300钢管立柱支撑，顶部均设置50×100方木顶托顶紧。地下室支撑详见附图02。
（四)、基础底板防水及挡土墙
1、大楼地下室顶板（—1.55m）上部已做高聚物卷材防水层及50mm厚的细石混凝土保护层，施工电梯基础坐落在防水保护层上部.
2、基础周边砌筑240厚挡土墙,并在两侧做1000×1200×1500的集水坑，积水随时派人清理.
详见附图03
（五）、地下室顶板碗扣钢管支撑计算书
计算依据《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）。
计算参数：
支撑支架搭设高度为3.6m，
立杆的纵距 b=0.60m，立杆的横距 l=0。60m，立杆的步距 h=1。20m。
木方50×100mm，间距600mm,剪切强度1。6N/mm2,抗弯强度13。0N/mm2,弹性模量9500.0N/mm2.
梁顶托采用100×100mm木方.
混凝土钢筋自重14。00kN/m3,施工活荷载18。50kN/m2.
扣件计算折减系数取1。00。
图1 楼板支撑架立面简图
图2 楼板支撑架荷载计算单元
采用的钢管类型为48.3×3。6。
（一)、支撑木方的计算
木方按照均布荷载计算。
1.荷载的计算
（1）钢筋混凝土板自重（kN/m):
q11 = 14.000×0。400×0。600=3.360kN/m
（2）活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：
经计算得到,活荷载标准值 q2 = (18。500+0.000）×0.600=11。100kN/m
静荷载 q1 = 1。20×3.360+1。20×0。000=4。032kN/m
活荷载 q2 = 1。40×11。100=15。540kN/m
计算单元内的木方集中力为（15。540+4。032）×0。600=11。743kN
2。木方的计算
按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:
均布荷载 q = 11。743/0.600=19。572kN/m
最大弯矩 M = 0。1ql2=0。1×19.57×0。60×0。60=0。705kN。m
最大剪力 Q=0.6×0.600×19。572=7。046kN
最大支座力 N=1。1×0.600×19。572=12。918kN
木方的截面力学参数为
本算例中，截面惯性矩I和截面抵抗矩W分别为：
W = 5。00×10。00×10。00/6 = 83.33cm3;
I = 5。00×10.00×10.00×10。00/12 = 416。67cm4;
(1）木方抗弯强度计算
抗弯计算强度 f=0.705×106/83333。3=8.46N/mm2
木方的抗弯计算强度小于13。0N/mm2，满足要求！
（2）木方挠度计算
均布荷载通过上面变形受力图计算的最大支座力除以跨度得到3.360kN/m
最大变形 v =0。677×3。360×600。04/(100×9500.00×4166666.8）=0.074mm
木方的最大挠度小于600。0/250，满足要求！
(二）、托梁的计算
托梁按照集中与均布荷载下多跨连续梁计算.
集中荷载取木方的支座力 P= 12.918kN
均布荷载取托梁的自重 q= 0。096kN/m。
托梁计算简图
托梁弯矩图（kN。m)
托梁剪力图（kN）
变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：
托梁变形计算受力图
托梁变形图(mm)
经过计算得到最大弯矩 M= 0.003kN。m
经过计算得到最大支座 F= 12。981kN
经过计算得到最大变形 V= 0。001mm
顶托梁的截面力学参数为
本算例中，截面惯性矩I和截面抵抗矩W分别为:
W = 10.00×10。00×10。00/6 = 166。67cm3；
I = 10。00×10。00×10.00×10.00/12 = 833.33cm4;
(1）顶托梁抗弯强度计算
抗弯计算强度 f=0.003×106/166666.7=0.02N/mm2
顶托梁的抗弯计算强度小于13。0N/mm2,满足要求!
(2)顶托梁抗剪计算 ［可以不计算]
截面抗剪强度必须满足：
T = 3Q/2bh 〈 [T]
截面抗剪强度计算值 T=3×34/(2×100×100)=0。005N/mm2
截面抗剪强度设计值 [T]=1。60N/mm2
顶托梁的抗剪强度计算满足要求！
(3)顶托梁挠度计算
最大变形 v =0.001mm
顶托梁的最大挠度小于600.0/250，满足要求!
（三）、支撑支架荷载标准值（立杆轴力)
作用于支撑支架的荷载包括静荷载、活荷载.
1。静荷载标准值包括以下内容：
（1）脚手架的自重(kN）:
NG1 = 0。138×3。600=0。498kN
(2）钢筋混凝土楼板自重（kN）：
NG2 = 14.000×0。400×0.600×0。600=2。016kN
经计算得到,静荷载标准值 NG = (NG1+NG2）= 2.514kN。
2.活荷载为施工荷载标准值。
经计算得到，活荷载标准值 NQ = 18.500×0。600×0。600=6。660kN
3。不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.20NG + 1。40NQ
（四）、立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式为：
其中 N —- 立杆的轴心压力设计值,N = 12.34kN
i —— 计算立杆的截面回转半径，i=1。59cm;
A -— 立杆净截面面积，A=5。060cm2；
W —- 立杆净截面模量（抵抗矩），W=5。260cm3;
［f] —— 钢管立杆抗压强度设计值，［f］ = 205。00N/mm2;
a —— 立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=0.30m;
h -— 最大步距,h=1。20m；
l0 -— 计算长度，取1。200+2×0。300=1。800m；
—- 由长细比，为1800/16=113;
-— 轴心受压立杆的稳定系数，由长细比 l0/i 查表得到0.497;
经计算得到=12341/（0。497×506)=49.106N/mm2；
不考虑风荷载时立杆的稳定性计算 〈 ［f］,满足要求！
依据以上计算，支撑架体包括静荷载、动荷载，立杆的稳定性满足要求，加固支撑范围为5000×5400mm，该施工电梯基础回撑系统满足要求。
三、质量保证措施
（一)、基础底板钢筋按厂家提供的基础图纸及钢筋绑扎要求到位。
（二）、底架、预埋件安装及防雷按使用说明及施工规范施工。
（三）、基础底板几何尺寸满足厂家提供图纸要求，混凝土振捣密实,基础标高、混凝土强度满足设计要求。
四、安全保证措施
(一)、由于施工电梯基础时，主楼主体正在施工,禁止从楼上往下抛任何物体及各种材料、工具等.作业必须带安全帽.
（二）、基础边集水坑里积水及时清理，保证基础不受雨水浸泡.
（三）、施工方案、施工规范及技术交底等作为主要施工依据.
（四）、施工场内的一切电源,电线路的安装和拆除，必须由持证电工专管,电器必须严格接地、接零和使用漏电保护器，严格执行“施工现场临时用电安全技术规范"JGJ46-2005。
（五)、严格按安全交底施工。
