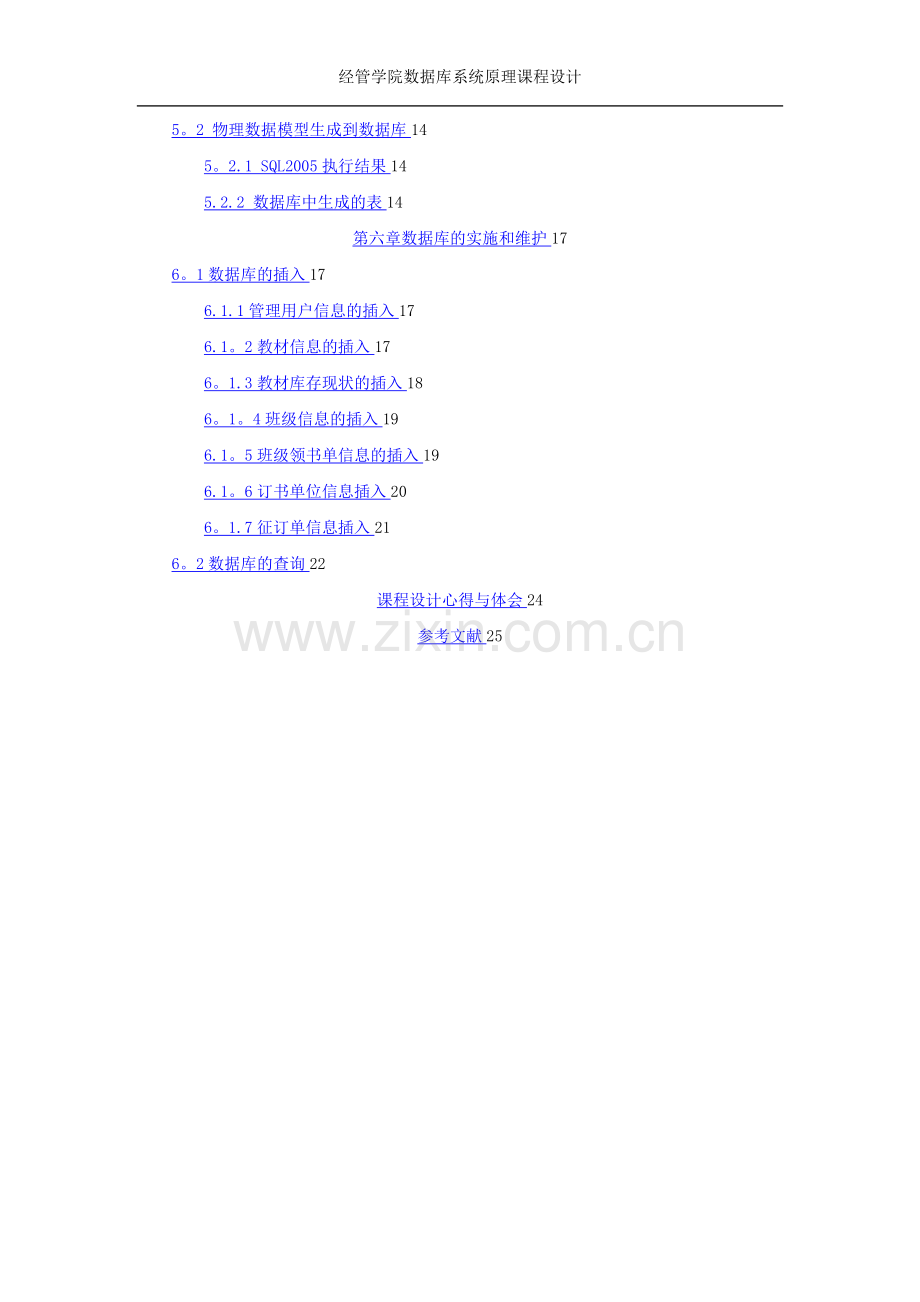

1、经管学院数据库系统原理课程设计学校教材管理系统的设计目录第一章系统概述11.1 系统开发背景11.2系统开发目的和意义11。3可行性分析11。3.1技术可行性11。3.2经济可行性21。3.3操作可行性2第二章需求分析32。1目标分析32.1。1总目标32。1.2具体目标32.1.3性能目标32.2系统总结构42.3数据流图42.4数据字典62。5.1 字符型62。5.2 数据结构72.5.3 数据流72。5.4数据存储8第三章概念结构设计93.1 概念数据模型9第四章逻辑结构设计124。1 E-R图向关系模型的转换12第五章物理结构设计135。1 物理数据模型的建立135。2 物理数据模型生
2、成到数据库145。2.1 SQL2005执行结果145.2.2 数据库中生成的表14第六章数据库的实施和维护176。1数据库的插入176.1.1管理用户信息的插入176.1。2教材信息的插入176。1.3教材库存现状的插入186。1。4班级信息的插入196.1。5班级领书单信息的插入196.1。6订书单位信息插入206。1.7征订单信息插入216。2数据库的查询22课程设计心得与体会24参考文献25第一章系统概述1.1 系统开发背景 如今计算机技术不断的发展,已经渗透到各个领域,高校管理当然也不例外,教材管理对于各个学校而言,都是一项很复杂、繁琐的工作, 是高校教务管理中的一个重要环节。一套好
3、的高校教材管理软件,不但能够大大降低工作人员的劳动强度,而且还能提高学校的管理效率和教学水平。 学校教材管理主要是由教材计划征订、入库、发放等一系列工作所组成,该工作通常是学校教材科统一管理.由于学校中专业设置门类多,各专业每期开设课程种类多,各个专业需要订购的课本也不一样,在每学期开学的时候教材的发放便成为了一个繁重的任务。学校教材管理人员迫切需要一套方便、高效的计算机化的管理信息系统来代替他们繁琐、低效的传统手工管理方式,并最终实现教材管理的全面自动化。1.2系统开发目的和意义 开发学校教材管理系统的目的就是充分利用计算机和现代办公软件,摆脱传统办公工具,用计算机实现集中方便的管理工作,把
4、学校教材科的工作人员从繁重的体力劳动中解脱出来以达到提高工作效率和质量的目的,最终实现教材管理的全面自动化为和现代化.因此系统主要是实现教材管理信息的输入,包括征订、入库、发放信息的输入;教材管理各种信息的查询、修改;教材采购报表的生成以及各系各部门的教材需求管理等。1.3可行性分析1.3。1技术可行性 在这样高速发展的计算机时代,许许多多的计算机技术性的人才出现,也多掌握了很多编程方面的专业性程序员,实现系统在技术这方面是可行的.1。3.2经济可行性 系统是高校学生在老师的指导下设计开发的,在经济上的投入不多,系统建成之后将为今后珠宝销售管理提供很大的方便,因此在经济上是可行的。1。3。3操
5、作可行性只要对员工进行简单的培训,销售人员掌握基本的计算机的应用方法,掌握计算机的基本操作技能,而且对教材管理系统有简单初步的认识就足以进行操作,因此在操作上也是可行的。第二章需求分析2。1目标分析2.1。1总目标 1。提高教材管理的准确性,实现教材信息的便捷和高效管理,减轻教师对学校教材管理的负担,避免出错。 2。实现教材信息方便快捷的查询.并且能够对教材进行及时有效的征订、发放。 3.提高对于教材信息管理的效率.2。1。2具体目标 用户管理系统,本系统需要具备以下功能: 教材目录信息:教材类别、教材名称、出版社、版次、作者、单价等。 教材征订单:征订单位、数量、用书单位、征订人等。 入库单
6、:入库日期、入库明细等。 教材领用单:领用日期、领用教材、数量、经手人等.2。1。3性能目标 1.管理者需要具备一定的专业知识才能胜任。 2。确保对系统中的教材信息进行了高效的整理与管理,并保障其保存的安全性。 3。实现教材信息的高效查询。2.2系统总结构图2。1系统总结构2.3数据流图学校教材管理系统的顶层数据流图,如图2。2。图2。2系统的顶层数据流学校教材管理系统的第一层数据流图,如图2.3。图2.3系统的第一层数据流 学校教材管理系统的第二层数据流图,如图2。4,图2.5,图2.6,图2.7。图2。4系统的第二层数据流图2.5系统的第二层数据流图2.6系统的第二层数据流图2.7系统的第
7、二层数据流2。4数据字典2.5。1 字符型字符型表如表21。表2-1数据项名描述别名类型长度与其它数据项的逻辑关系管理用户用户登录凭据无字符型10由管理人员决定征订序号订单流水号无字符型20由订单编排决定教材编号教材流水号无字符型20由教材编排决定入库时间入库时间记载无日期由入库时间决定领书序号领书流水号无字符型20由领书时间决定班级领书编号出库时间记载无字符型20由班级时间决定领书人领书人员登记无字符型10由班长员决定教材名称教材的属性无字符10由教材自身决定教材类别教材的划分无字符型5由教材本身决定2.5。2 数据结构 数据结构表如表2-2。表2-2数据结构含义说明组成用户信息教材管理系统
8、的主体数据结构,定义了一个管理用户的有关信息姓名、密码教材信息教材管理系统的主体数据结构,定义了一个教材目录的有关信息教材类别、教材名称、出版社、版次、作者、单价征订单信息教材管理系统的主体数据结构,定义了一个征订单据的有关信息征订单位、数量、用书单位、征订人领书单信息教材管理系统的主体数据结构,定义了一个领书单据的有关信息领用日期、领用教材、数量、经手人2。5。3 数据流数据流如表23。表23序号数据流名来源组成1教材入库请求数据管理员教材内部识别号、入库时间、入库数量、适用对象2教材出库请求数据管理员教材内部编号、教材代号、出库时间、出库数量、使用单位、用途、经办人3教材信息录入请求数据管
9、理员教材内部识别号、代号、书名、编著者、出版社、版次、定价、入库时间、入库数、适用对象4教材征订信息录入请求数据管理员班级课程教材选用信息、教材出版社信息5在库教材信息查询管理员在库信息、书名、代号、教材总数、种类总数、价值总额6教材库存信息查询管理员初始量,现存量2。5.4数据存储数据储存如表24。表24序号数据文件文件组成关键标识组织1教材信息教材类别、教材名称、出版社、版次、作者、单价全部按类别、名称排序2教材入库信息入库编号、入库日期、入库明细全部按入库编号排序3教材出库信息教材内部编号、教材代号、出库时间、出库数量、使用单位、用途、经办人全部课教材内部编号、教材代号排序4 教材在库信
10、息教材总数、种类总数全部统计教材在库的信息:在库教材总数、种类总数第三章概念结构设计3。1 概念数据模型3。1。1 概念数据模型的建立1教材管理系统的概念数据模型,教材目录信息表如图3。1,教材库存现状表如图3。2,班级信息表如图3。3,班级领书表如图3.4,领书单明细表如图3.5,订书单位表如图3。6,订书单表如图3.7,领书单明细表如图3。8,管理用户表如图3.9.图3.1教材目录信息表图3。2教材库存现状图3。3班级信息图3。4班级领书单图3.5领书单明细图3。6征订单位图3。7征订单图3。8征订单明细图3。9管理用户2概念数据模型之间的联系图3。8概念数据模型(CDM)第四章逻辑结构设
11、计4。1 E-R图向关系模型的转换班级(班级编号,专业,所属学院,人数)教材(教材编号,所属类别,教材名称,出版社,出版日期,作者,教材单价)管理用户(姓名,性别,出生日期)征订单(流水号,征订单位,征订人电话,日期)征订单明细(征订序号,书名,出版社,作者,征订数量,费用)班级领书(班级领书编号,领书人,领书人电话,领书日期)领书单明细(领书序号,书名,领书数量,费用)订书单位(单位名称,负责人,联系电话,书费)教材库存现状(ISBN,入库时间,初始数量,现存量,采办人)第五章物理结构设计5.1 物理数据模型的建立学校教材管理系统的物理数据模型(PDM)的建立,如图5.1所示图5。1物理数据
12、模型(PDM)5。2 物理数据模型生成到数据库5.2.1 SQL2005执行结果图5.25。2。2 数据库中生成的表 管理用户表如图5。3,教材表如图5.4,教材库存现状表如图5。5,班级表如图5。6,班级领书表如图5。7,领书明细表如图5。8,征订单位表如图5。9,征订单表如图5.10,征订单明细表如图5。11。图5.3管理用户图5.4教材图5.5教材库存现在图5。6班级图5。7班级领书表图5.8领书明细图5。9征订单位图5。10征订单图5.11征订单明细第六章数据库的实施和维护6.1数据库的插入6.1。1管理用户信息的插入INSERTINTO管理用户 VALUES (王五,男,1993-7
13、7),(李四,男,1994910)图6。1管理用户插入图6.2管理用户插入结果6。1.2教材信息的插入 INSERTINTO教材VALUES (001,数据库,清华大学出版社,王,2006-22,35。5,管理),(002,语文,人民大学出版社,王强,2004-23,45。5,文学)图6。3教材信息插入图6.4教材表6。1。3教材库存现状的插入 INSERTINTO教材库存现状VALUES (9787765777,2014-32,321,23,王丹),(9877667543,201456,543,54,王一)图6。5教材库存现状插入图6。6教材库存信息表6.1.4班级信息的插入INSERT I
14、NTO 班级VALUES (01,信管,经管,43),(02,经济,经管,35)图6。7班级信息插入图6.8班级信息表6.1。5班级领书单信息的插入 INSERTINTO班级领书 VALUES (01,01,01,王强,1833514,201432),(02,02,02,王海,1833625,201454)图6。9班级领书单信息插入图6.10班级领书单 INSERTINTO领书单明细 VALUES (01,数据库,43,555。5),(02,语文,34,456。5)图6。11领书明细插入图6。12领书明细表6。1。6订书单位信息插入 INSERTINTO订书单位 VALUES (经管学院,王强
15、,314),(华科学院,张豆,165)图6。13订书单位信息插入图6.14订书单位表6。1.7征订单信息插入 INSERTINTO征订单 VALUES (01,经管学院,01,经管学院,110,20122-1),(02,华科学院,02,华科学院,120,201443)图6.15征订单信息插入图6。16征订单 INSERTINTO征订单明细 VALUES (01,数据库,清华大学出版社,王珊,456,566。5),(02,语文,人民大学出版社,王强,455,546。5)图6。17征订单明细信息插入图6.18征订单明细6.2数据库的查询1。查询举例 select教材库存现状.ISBN,教材库存现状
16、.现存量from教材库存现状图6。19教材库存信息查询2。查询举例 select教材。教材名称,教材。作者,教材。出版日期from教材where出版社=清华大学出版社图6.20教材信息查询课程设计心得与体会 此次数据库课程设计,在武妍老师的精心教导及同学们的帮助下,我学会了如何去理解分析一个系统,对系统的功能进行设计,画数据流图,数据字典,概念结构设计,逻辑、物理结构设计,最终在数据库中实现,对SQL2005软件进行操作。首先要对系统的设计要求有一个比较明确的认识,了解系统的功能需求,然后画出数据流图及数据字典,设计出概念、逻辑、物理结构设计模型,最后将系统设计在数据库中实现,进行添加,查询,
17、删除操作,运用数据库语言。刚开始设计教材管理系统时感觉异常的累,不知道该系统需要含有哪些功能,以及功能之间的联系,实体以及属性,属性的类型定义,以及相互之间的关系,当然这仅仅是个开始,开始考虑不到位后面就会有很多影响,最终自己完成了整个系统设计自己也特有成就感,很开心.根据数据库课程所学的概念、理论和方法,按照数据库程序设计的基本步骤,设计出系统的内部各种定义;进一步加深对数据库知识的理解和掌握.理论联系实际,加深和巩固所学的理论知识,提高实践能力和计算机的综合运用能力。将系统的物理结构模型PDM生成到数据库后,在SQL2005中打开数据库,对表的建立插入,查询,删除。在进行插入时出现了错误,在长度定义时出现了错误导致后面进行起来不能正常操作,这也是事先考虑不周,当然主要是陌生,自己第一次全完独立的完成一次任务,之前也没有什么训练,不过这也没什么,能够自己独立完成这次任务我已经很开心了,相信以后我会做的更好。参考文献1白尚旺,党伟超。软件分析建模与PowerDesigner实现.北京:清华大学出版社,2010。82王珊,萨师煊。数据库系统概论。北京:高等教育出版社.2006。53张海藩,牟永敏.软件工程导论(第六版)。北京:清华大学出版社。201310
