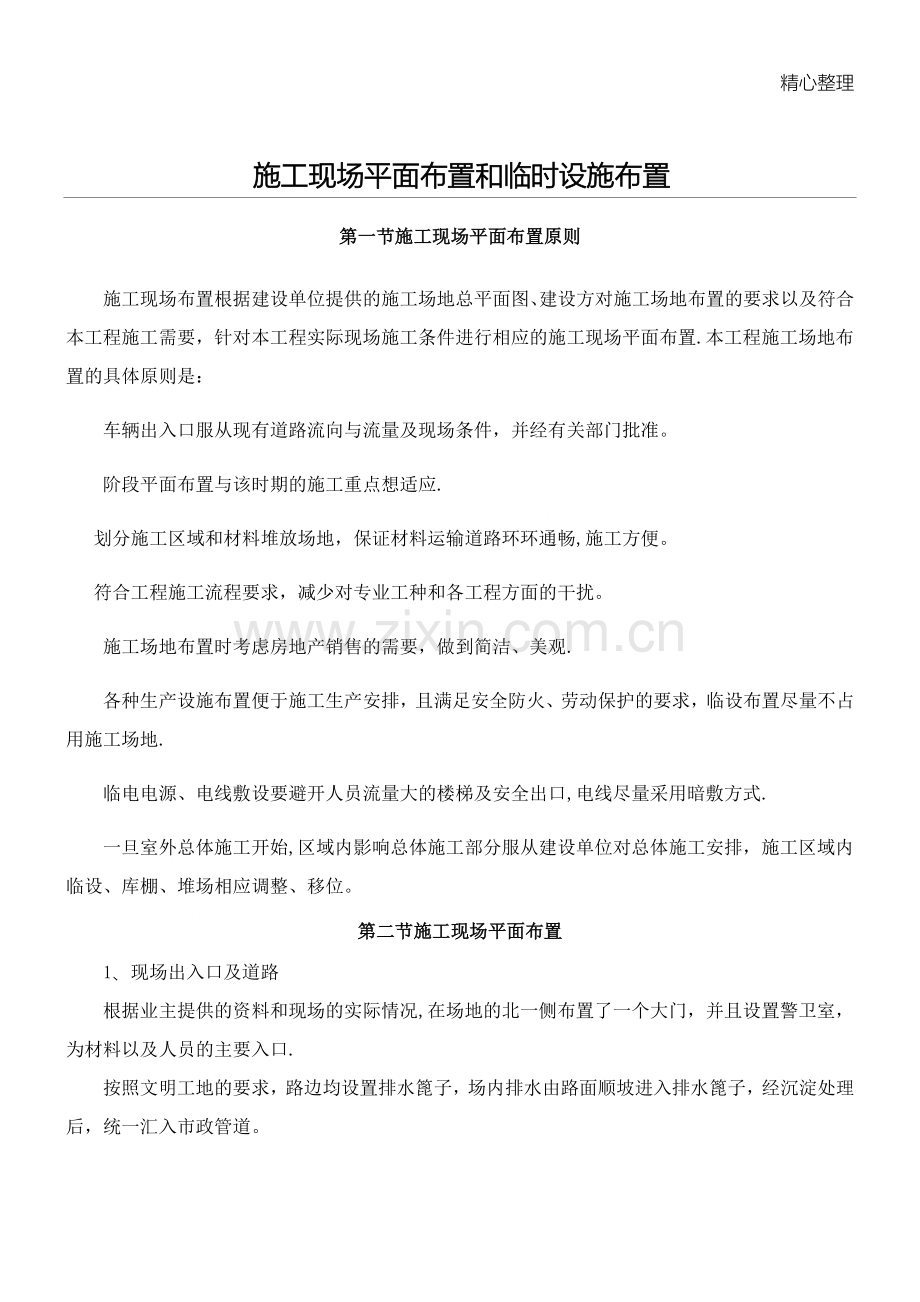

施工现场平面布置和临时设施布置
第一节施工现场平面布置原则
施工现场布置根据建设单位提供的施工场地总平面图、建设方对施工场地布置的要求以及符合本工程施工需要，针对本工程实际现场施工条件进行相应的施工现场平面布置.本工程施工场地布置的具体原则是：
车辆出入口服从现有道路流向与流量及现场条件，并经有关部门批准。
阶段平面布置与该时期的施工重点想适应.
划分施工区域和材料堆放场地，保证材料运输道路环环通畅,施工方便。
符合工程施工流程要求，减少对专业工种和各工程方面的干扰。
施工场地布置时考虑房地产销售的需要，做到简洁、美观.
各种生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求，临设布置尽量不占用施工场地.
临电电源、电线敷设要避开人员流量大的楼梯及安全出口,电线尽量采用暗敷方式.
一旦室外总体施工开始,区域内影响总体施工部分服从建设单位对总体施工安排，施工区域内临设、库棚、堆场相应调整、移位。
第二节施工现场平面布置
1、现场出入口及道路
根据业主提供的资料和现场的实际情况,在场地的北一侧布置了一个大门，并且设置警卫室，为材料以及人员的主要入口.
按照文明工地的要求，路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。
2、水平运输机械设置
（1）水平运输
本工程包含室外工程，施工期间配备2台铲车，6台翻斗车(一吨翻），人力手推车进行水平运输，主要运送室外配套工程所需的小型模板、砂浆、地砖等小型材料.
3、临时设施的布置
（1）施工区：在场地内分别布置办公室、仓库、监理室、浴室、厕所、医疗室、标养室等各一个，具体位置详见施工平面布置图.
4、原材料及加工场地的布置
根据建设单位提供的施工总平面图、招标文件中对平面布置的要求及实际现场的场地情况;对现场材料堆场、加工场布置作如下布置：
（1）本工程在基础及主体施工阶段设置钢筋堆场、钢筋加工场、模板堆场及加工场各一个,具体位置见施工平面布置图.
(2)在土建阶段,在施工现场布置集中搅拌场1个。
5、现场养护室的设置
（1)在场地设置面积为16平方米的现场养护室。
养护室内设置足够大且防渗漏的储水池及放置试块的支架。
（2）现场养护室内配置温度计、湿度计，温湿度并派专人每天记录二次（上、下午各一次），并有管理制度。
（3）配备足够数量的砼、砂浆及其它试模；按规范要求制作试块，砂浆、砼试块制作后在终凝前用铁钉刻上制作日期、工程部位、设计强度等以免混淆。
（4）现场养护室的门采用木门,门扇高度2m，其上部设门亮子，装双层玻璃（有间隙),以便采光.
（5）砼、砂浆试块洒水养护方法：
利用储水池中水（水温与室温相同）用喷水壶喷淋，其喷淋次数，视室内湿度≥90％而定。
在养护池上装一根喷水管，利用养护池上面墙壁上的水箱或水桶的水源（水温与室温相同）作为喷淋之用。
第三节施工临时用水、用电布置
一、施工用电方案
1、我公司将根据业主提供的电源，设配电室，集中管理。现场施工用电线路采用TN-S三相五线制接零保护系统，施工用电线靠围墙部分部分架空，其余部分采用埋地,过道路采用加钢套管保护。场地照明采用四周设置射灯，用于夜间施工照明。
2、现场用电情况如下
(1）施工现场用电从业主提供变压器处的接驳点引入。
（2）现场用电计划每个单元内隔二层设置一只二级配电箱。
3、施工用电量计算
建筑工地临时供电，包括动力用电与照明用电两种,在计算用电量时，从下列各点考虑：
（1)全工地所用的机械动力设备,其它电气工具及照明用电的数量。
（2）施工总进度计划中施工高峰阶段同时用电的机械设备最高数量。
(3）各种机械设备在工作中需用的情况。
总用电量可按下列公式计算：
式中：
P—供电设备总需要容量（KVA);
P1—电动机额定功率(KW）；
P2—电焊机额定功率（KVA）；
P3—室内照明容量（KW）；
P4—室外照明容量（KW)；
—电动机的平均功率因数(在施工现场最高为0。75~0.78，一般为0。65～0.75)
K1、K2、K3、K4—需要系数；
需要系数（K值）
用电名称
数量
需要系数
备注
K
数值
电动机
3～10台
K1
0。7
如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算
11~30台
0.6
30台以上
0。5
电焊机
3~10台
K2
0。6
10台以上
0。5
室内照明

K3
0.8
室外照明

K4
1.0
由于现场照明用电量所占的比重较动力用电量要少得多，所以照明用电量按动力用电量10%计算。
根据拟投入设备情况：
∑P1=293KW∑P2=231。6KVA
取：K1=0.6K2=0.6k3=0。8k4=1=0.75
则:P=490KVA
现场需提供490KVA的容量。
4、现场临电布置详见总平面图
二、施工用水方案
1、施工用水细则
（1）本工程根据业主提供的临水接驳点,分二路接出水管，组成供水网络,并在各需要用水部位留出水龙头。
(2）施工用水接一条临时水管，以满足结构及装饰施工用水，施工用水严禁使用消防水源。
(3）为了保证停水后工程能照常施工，本工程计划设置1m×2m×1m的钢制水箱，并配备足够的增压泵。
(4）所有水管均沿临时施工道路路边埋地,穿越重载车处作加固处理。
2、施工用水量计算
本工程临时供水主要分为现场施工用水、施工机械用水、施工现场生活用水、及现场消防用水4大部分。则计算如下:
（1)计算现场施工用水量
现场施工用水量可按下式计算:
式中：－施工用水量（L/s）；
－未预计的施工用水系数（1。05～1。15）；
－年（季）度工程量（以实物计量单位表示）；
－施工用水定额;
－年(季）度有效作业日（d）;
t－每天工作班数（班）；
－用水不均衡系数。
施工用水不均衡系数
序号
用水名称
系数

现场施工用水
1.5
附属生产企业用水
1。25

施工机械、运输机械
2.00
动力设备
1.05～1.10

施工现场生活用水
1。30~1.50

生活区生活用水
2。00～2.50
按计划装饰工作和浇灌混凝土量综合考虑按每班100m3，查表取=2000L/㎡
=1。10；=1。5;=1；t=1
则:
＝11.46（L/S)
（2）施工机械用水量计算
式中：－机械用水量（L/s）；
－未预计的施工用水系数（1。05～1。15)；
－同一种机械台班数(台）；
－施工机械台班用水定额；
－施工机械用水不均衡系数。
未预计施工用水系数取＝1.1；同一种机械台数取3;施工机械台班用水量1800L;用水不均衡系数取2.0,则：
=1.10×1800×3×2/（8×3600）＝0.41(L/s）
（3）施工现场生活用水量
式中：－施工现场生活用水量(L/s）；
－施工现场高峰昼夜人数(人)；
－施工现场生活用水定额（一般为20～60L/人·班，主要需视当地气候而定）；
－施工现场用水不均衡系数。
t－每天工作班数（班）。
施工工人按100人,取＝40L/人,=1.4，t=1
＝1.17(L/S）
（4）计算消防用水量
消防用水量
序号
用水名称
火灾同时发生次数
单位
用水量
1
居民区消防用水
5000人以内
一次
L/s
10
10000人以内
二次
L/s
10～15
25000人以内
三次
L/s
15~20
2
施工现场
消防用水
施工现场在25ha以内
一次
L/s
10~15
每增加25ha
一次
L/s
5
本工程施工场地为24370㎡，合2。437ha（1ha＝10000㎡），小于25ha，故取=10L/S
(5）计算总用水量(Q）
因(+）>,故取Q＝+＝13.04（L/S）
（6）供水管径计算
临时水管经济流速参考表
管径
流速（m/s）
正常时间
消防时间
D〈0。1m
0。5～1。2
－
D=0。1～0。3m
1.0～1。6
2。5～3.0
D〉0。3m
1.5~2。5
2.5～3。0
管网中水的流速施工用水取=1。5m/s，则
故临时网路需用D100无缝钢管。
三、临时排水及污水排放
1、在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。污水排入专设污水坑，待沉清后面排入下水系统。
2、沿施工道路边设置明排水沟400mm×300mm（深×宽）,每隔30m设1.5×1.5×1.8深的沉淀池（且在砂浆机及搅拌机边设置2.0×2.0×1.8m的沉淀池），污水经沉淀后统一用暗沟排放到市政污水管道。沉淀池用240红砖砌筑，盖板用Ф22钢筋制成钢筋栅封盖,并派专人负责定期清理。厕所污水经化粪池沉淀后排入市政污水管道。
3、在上部结构施工时，设φ50污水立管及成品瓷器小便斗与地面化粪池相连。
4、在接收施工现场后，即及时清理现场内残留施工拉圾、障碍物以及疏通施工现场排水管道.
