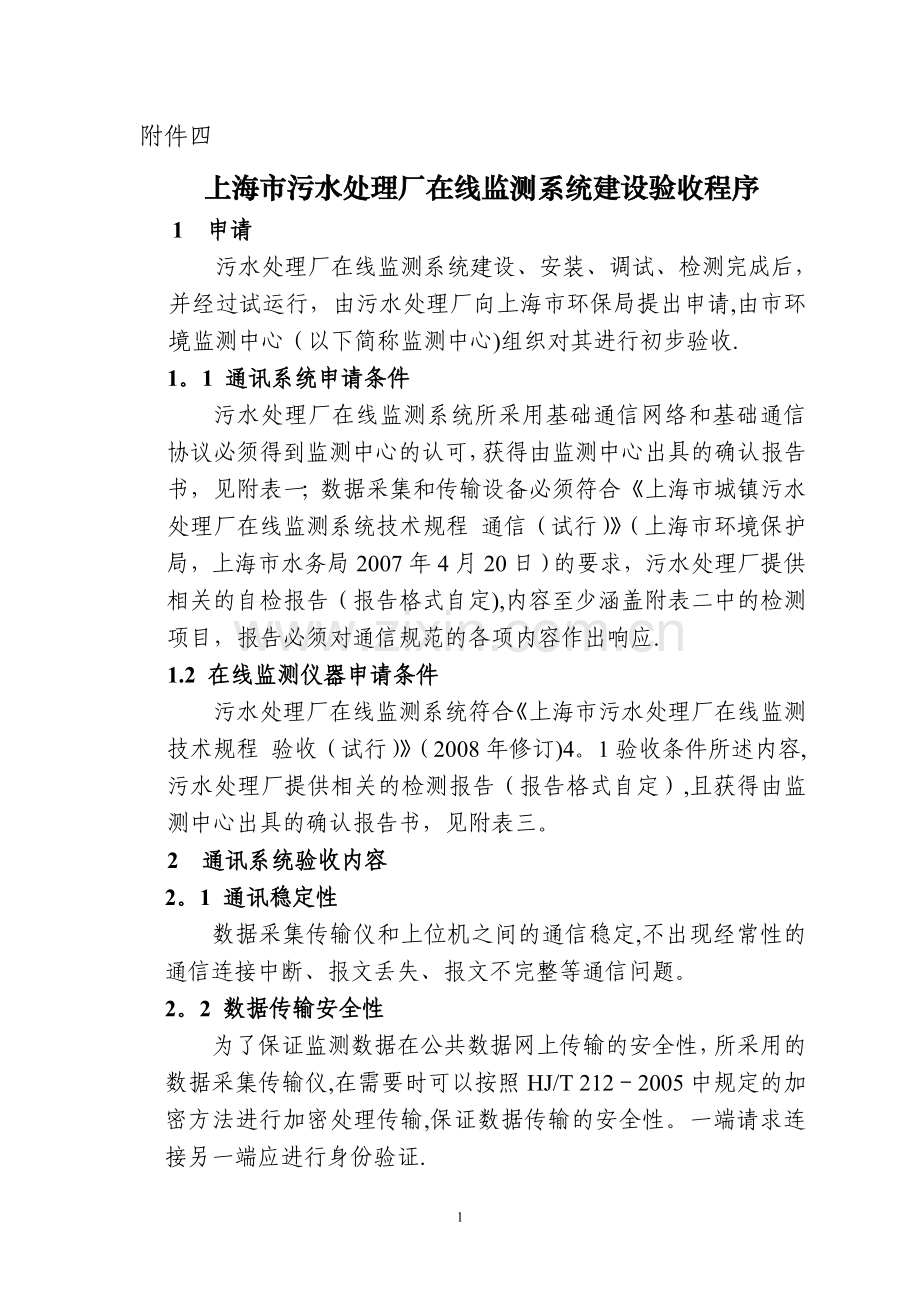

附件四
上海市污水处理厂在线监测系统建设验收程序
1 申请
污水处理厂在线监测系统建设、安装、调试、检测完成后，并经过试运行，由污水处理厂向上海市环保局提出申请,由市环境监测中心（以下简称监测中心)组织对其进行初步验收.
1。1 通讯系统申请条件
污水处理厂在线监测系统所采用基础通信网络和基础通信协议必须得到监测中心的认可，获得由监测中心出具的确认报告书，见附表一；数据采集和传输设备必须符合《上海市城镇污水处理厂在线监测系统技术规程 通信（试行）》（上海市环境保护局，上海市水务局2007年4月20日）的要求，污水处理厂提供相关的自检报告（报告格式自定),内容至少涵盖附表二中的检测项目，报告必须对通信规范的各项内容作出响应.
1.2 在线监测仪器申请条件
污水处理厂在线监测系统符合《上海市污水处理厂在线监测技术规程 验收（试行）》（2008年修订)4。1验收条件所述内容,污水处理厂提供相关的检测报告（报告格式自定）,且获得由监测中心出具的确认报告书，见附表三。
2 通讯系统验收内容
2。1 通讯稳定性
数据采集传输仪和上位机之间的通信稳定,不出现经常性的通信连接中断、报文丢失、报文不完整等通信问题。
2。2 数据传输安全性
为了保证监测数据在公共数据网上传输的安全性，所采用的数据采集传输仪,在需要时可以按照HJ/T 212－2005中规定的加密方法进行加密处理传输,保证数据传输的安全性。一端请求连接另一端应进行身份验证.
2。3 通讯协议正确性
采用的通信协议应完全符合HJ/T 212－2005 的相关要求。
2。4 数据传输正确性
系统稳定运行一个月后，任取其中不少于连续7天的数据进行检查,要求上位机接收的数据和数据采集传输仪采集和存储的数据完全一致；同时检查在线监测仪器显示的测定值、数据采集传输仪所采集并存储的数据和上位机接收的数据，这三个环节的实时数据应保持一致。
2。5 联网稳定性
在连续一个月内,系统能稳定运行,不出现除通信稳定性、通信协议正确性、数据传输正确性以外的其他联网问题.
2.6 现场故障模拟恢复试验
在在线监测系统现场验收过程中,人为模拟现场断电、断水和断气等故障，在恢复供电等外部条件后，在线监测系统应能正常自启动和远程控制启动.在数据采集传输仪中保存故障前完整分析的分析结果，并在故障过程中不被丢失.数据采集传输仪完整记录所有故障信息。
2。7 验收结论
当全部技术指标（见附表四)符合要求后,由监测中心出具通讯系统联网验收报告.
3 监测设备验收内容
3。1 在线监测仪器
化学需氧量（CODCr）水质在线自动监测仪、氨氮（NH3—N)水质自动分析仪、总磷(TP)水质自动分析仪、总氮(TN）水质自动分析仪、pH水质自动分析仪等在线监测仪器的验收分为实际样品比对试验与质控样考核。
实际水样比对试验是以在线监测仪器与相应国标方法进行实际水样比对试验，比对试验过程中应保证污水处理厂在线监测仪器与国标法测量结果组成一个数据对，至少获得6个测定数据对，计算实际水样比对试验相对误差。80%相对误差值应达到实际水样比对试验验收指标。
质控样考核采用国家认可的质控样，分别用两种浓度的质控样进行考核，一种为接近实际废水的浓度的样品，另一种为超过相应排放标准的浓度样品,每种样品至少测定2次,质控样测定的相对误差不大于推荐值的±10%。
实际样品比对试验指标见《上海市污水处理厂在线监测技术规程 验收（试行）》。
3。2 超声波明渠污水流量计
超声波明渠污水流量计的检测验收方法、指标和要求，参照HJ/T 15—1996中第4章“检测与试验方法”执行。
3。3 水质自动采样器
自动采样器能按技术说明书上的要求工作.采样量重复性，采用测量6次采样的体积方式，单次采样量与平均值之差不大于±5ml或平均容积的±5％.
3。4 验收结论
当全部技术指标符合要求后，由监测中心出具在线监测设备验收报告。
6

附表一
上海市污水处理厂在线监测系统
基础通信情况表
在线监测站名称：
项 目
使用类型
是否符合
要求
确认人
签名
备 注
基础通信网络
(GPRS/CDMA/ADSL)

基础通信协议
（TCP/IP)

企业（盖章）: 确认单位（盖章）：
日期： 日期:
附表二
上海市污水处理厂在线监测系统
通信规范自检报告确认表
在线监测站名称：
序号
项目
应用情况
是否符合
协议
1
应答模式

2
超时重发机制

3
通讯协议数据结构

4
通讯流程

5
代码定义

企业（盖章)： 确认单位(盖章）：
日期： 日期：
附表三
上海市污水处理厂在线监测仪器
自检报告确认表
在线监测站名称:
序号
项目
是否完成 测试
是否符合
要求
1
重现性

2
零点漂移

3
量程漂移

4
平均无故障连续运行时间

企业（盖章)： 确认单位(盖章）：
日期： 日期：
附表四
上海市污水处理厂在线监测系统
通讯联网验收技术指标
验收项目
验收要求
通讯稳定性
污水处理厂在线监测系统现场机在线率为90%以上；正常情况下,掉线后，应在5分钟之内重新上线；单台现场机（数据采集传输仪）每日掉线次数在5次以内;数据传输稳定,报文传输稳定性在99％以上，当出现报文错误或丢失时，启动纠错逻辑要求数据采集仪重新发送报文。
安全性
对所传输的数据,在需要时可以按照HJ/T 212－2005中规定的加密方法进行加密处理传输，保证数据传输的安全性.一端请求连接另一端应进行身份验证。
通讯协议正确性
采用的通信协议应完全符合HJ/T 212－2005 的相关要求。
数据传输正确性
系统稳定运行一个月后，任取其中不少于连续7天的数据进行检查，要求上位机接收的数据和数据采集传输仪采集和存储的数据完全一致；同时检查在线监测仪器显示的测定值、数据采集传输仪所采集并存储的数据和上位机接收的数据，这三个环节的实时数据应保持一致.
联网稳定性
在连续一个月内,系统能稳定运行，不出现除通信稳定性、通信协议正确性、数据传输正确性以外的其他联网问题。
现场故障模拟恢复试验
在线监测系统现场验收过程中，人为模拟现场断电、断水和断气等故障,在恢复供电等外部条件后,在线监测系统应能正常自启动和远程控制启动.在数据采集传输仪中保存故障前完整分析的分析结果,并在故障过程中不被丢失。数据采集传输仪完整记录所有故障信息。
上海市污水处理厂在线监测系统入网流程图
提交申请报告及材料
条件审核
联网调试条件审核
整 改
正式受理
通讯联网调试
出具通讯联网调试报告
出具比对测试合格报告
提供运营资质文件和制度文件
并网条件审核
同意并网
条 件 符 合
不符
比对监测条件审核
合格
不合格
合格
不合格
整 改
比对试验
整 改
