郑州金宇峰科技有限公司 嵌入式实验室建设方案

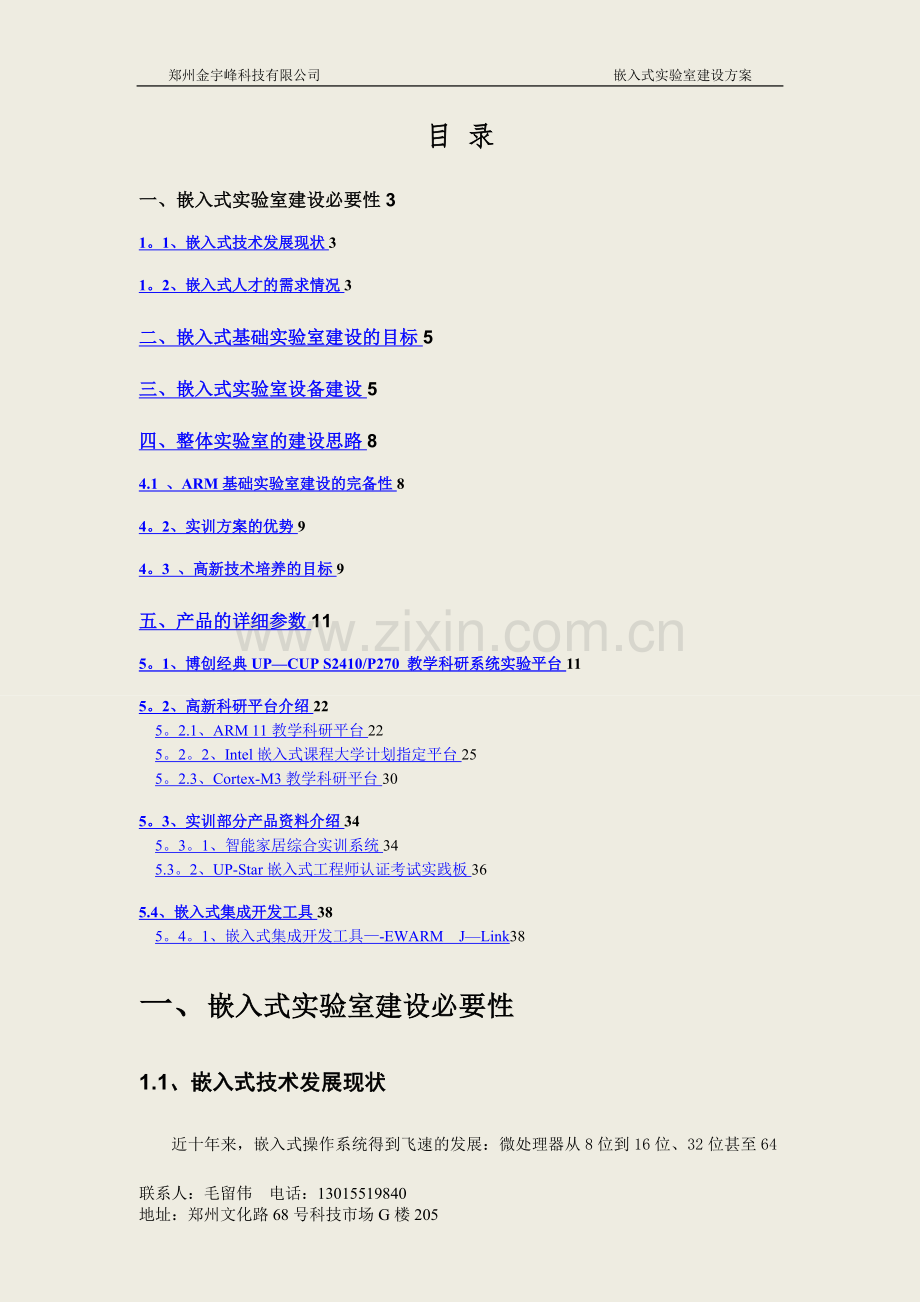

目 录
一、嵌入式实验室建设必要性3
1。1、嵌入式技术发展现状3
1。2、嵌入式人才的需求情况3
二、嵌入式基础实验室建设的目标5
三、嵌入式实验室设备建设5
四、整体实验室的建设思路8
4.1 、ARM基础实验室建设的完备性8
4。2、实训方案的优势9
4。3 、高新技术培养的目标9
五、产品的详细参数11
5。1、博创经典UP—CUP S2410/P270 教学科研系统实验平台11
5。2、高新科研平台介绍22
5。2.1、ARM 11教学科研平台22
5。2。2、Intel嵌入式课程大学计划指定平台25
5。2.3、Cortex-M3教学科研平台30
5。3、实训部分产品资料介绍34
5。3。1、智能家居综合实训系统34
5.3。2、UP-Star嵌入式工程师认证考试实践板36
5.4、嵌入式集成开发工具38
5。4。1、嵌入式集成开发工具—-EWARM J—Link38
一、嵌入式实验室建设必要性
1.1、嵌入式技术发展现状
近十年来，嵌入式操作系统得到飞速的发展：微处理器从8位到16位、32位甚至64位；从支持单一品种的CPU芯片到支持多品种的；从单一内核到除了内核外还提供其他功能模块,如文件系统，TCP/IP网络系统，窗口图形系统等;并形成包括嵌入式操作系统、中间平台软件在内的嵌入式软件体系。硬件技术的进步,推动了嵌入式系统软件向运行速度更快、支持功能更强、应用开发更便捷的方向不断发展.
随着嵌入式系统应用的不断深入和产业化程度的不断提升，新的应用环境和产业化需求对嵌入式系统软件提出了更加严格的要求。在新需求的推动下,嵌入式操作系统内核不仅需要具有微型化、高实时性等基本特征,还将向高可信性、自适应性、构件组件化方向发展；支撑开发环境将更加集成化、自动化、人性化；系统软件对无线通信和能源管理的功能支持将日益重要。
综上所述，不论从教学、科研还是从学生的实际需求等方面来说都很有必要建立嵌入实验室。今天的嵌入式系统已普遍应用于国防电子、数字家庭、工业自动化、汽车电子、医疗器械、消费电子、无线通讯、电力系统等国民经济的主要行业。随着嵌入式技术的发展,嵌入式系统将更广泛地应用于人类生活的方方面面。
1。2、嵌入式人才的需求情况
近年来,随着计算机技术及集成电路技术的发展,嵌入式技术日渐普及，在通讯、网络、工控、医疗、电子等领域发挥着越来越重要的作用.嵌入式系统无疑成为当前最热门最有发展前途的IT应用领域之一.伴随着巨大的产业需求，我国嵌入式系统产业的人才需求量也一路高涨，嵌入式开发将成为未来几年最热门最受欢迎的职业之一。
让我们先看看两组来自教育部的统计数字，一组是每年不断攀升的高校毕业生数量：2001年，114万；2002年，145万；2003年，212万；2004年，280万;2005年，338万;2006年，413万；2007年，495万；2008年,532万；；2009年,610万,2010年预计高达631万。与之相对的是，一组是连年持续下滑的高校毕业生就业率，2001年6月本科生毕业生一次就业率就超过80%,2002年底全国高校毕业生就业率达到80%，2003年就业率降为75％、2004年就业率73%、2005年就业率72.6％，2006年就业率72％,2007年就业率71％，2008年就业率70%，2009年就业率35.6％。这两组数字一增一减，非常直观地告诉人们：大学生就业形势相当严峻。据全国人才流动中心数据显示：北京市2010年高校毕业生人数预计将达到21。9万，比09年多达1万人。
另一方面也是由于近年来企业发展速度飞快,学校教育在某些高新技术方面的人才培养相对滞后，造成了人才供需之间的巨大缺口，出现了学生就业难，企业招聘也难的情况。
嵌入式开发因其广泛的应用领域和巨大的人才缺口,其培训也被列入国家商务部门实施服务外包人才培训“千百十工程”，并对符合条件的人才培训项目予以支持。
早在2004年,全球嵌入式系统产品的产值已经达2000亿美元,国内嵌入式软件的产值也达到了600亿人民币。今天，嵌入式系统产品的研制和应用已经成为我国信息化带动工业化、工业化促进信息化发展的典型例子，也是倍受关注的新的国民经济增长点.据预测，随着Internet的迅速发展和廉价微处理器的出现，嵌入式系统将在日常生活里发挥更大的作用。
更大的应用领域自然会带来更大的人才需求，据悉,目前国内3G核心嵌入式人才不足10000人,以区区万人的阵容去争夺据称上千亿元的市场，可谓势单力薄。据报道，在中国的各大跨国公司及国内家电巨头如INTEL、TI、SONY、三星、TCL、联想和康佳等，都面临着嵌入式人才严重短缺的挑战。
嵌入式人才稀缺，身价自然就高。从收入上来说,嵌入式人才算当之无愧的白领。据了解，初入门的嵌入式开发人员月薪一般都能达到3000—5000元，有3年以上经验的人员年薪都在6000-8000元以上，有10年工作经验的高级嵌入式工程师年薪在30万元左右。此外，嵌入式人才的工作环境与发展前景也有优势：一是工作强度相对较低.搞嵌入式系统的公司，都有自己的产品计划,按自己的节奏行事,所开发的产品通常是通用的，不会因客户的不同而修改,一个产品型号开发完了，往往还有较长一段空闲时间进行充电和休整。二是职业发展相对顺利。从事企业应用软件的人，工作范围广，项目变化大，日常的积累很难产生质变，容易遭遇职业瓶颈;而从事嵌入式软件的人，所涉及的专业技术范围就是比较固定的一个领域，时间长了会越来越有经验.
综上所述建设一个完善的嵌入式实验室势在必行，而且开设嵌入式课程，培养嵌入式技术人才,对扩大毕业生的就业范围，提高就业收入水平具有重要的意义。
二、嵌入式基础实验室建设的目标
Ø 利用实验室丰富的资源，全方面的展开嵌入式方面的教学，让学生能够全面的掌握嵌入式的核心技术，了解现代科技发展的最新动向,更充分的调动学生学习的积极性和主动性.
Ø 嵌入式实验室的建设也丰富学校的课程体系,让学校的教学能够跟上科技进步的步伐。更体现了学校以社会需求为出发点，以培养社会所需要的、高素质的优秀人才为目标的培养人才的宗旨。
Ø 建设嵌入式实验室，开展嵌入式方面的教学，建设一支具有较强实力的师资队伍。
Ø 嵌入式实验室的建立，也能够让老师利用实验室的丰富的资源，开展更多的实践项目，更能锻炼老师的实际项目的操作能力.
三、嵌入式实验室设备建设
嵌入式实验室设备配置列表:（实验人数：)
ARM基础部分配置如下:
设备名称
规格型号
数量
单价
总价
备注：
经典双核心嵌入式教学平台
UP—CUP S2410/P270

5900。00

备注:该平台为ARM9和XSCALE双核平台，通过更换核心板即可满足嵌入式教学科研的两种要求,实现完全兼容.可以运行Linux、WinCE、μC/OS-Ⅱ、Vxworks四种操作系统。该平台为中国电子学会嵌入式认证考试指定教学平台。
开发板
ARM9开发板
UP—2410
参考
890。00

嵌入式开发工具
EWARM-EDU(标准版）

5300.00

EWARM—EDU（网络版）

1100.00

仿真器
IAR J—Link

3100。00

选配模块
模块名称
套数
单价
总价
模块名称
套数
单价
总价
GPS模块

900.00

USB WiFi

550．00

GPRS模块

850.00

微型打印机模块

800。00

蓝牙模块

400。00

条码扫描器模块

550。00

CAN结点模块

500。00

摄像头模块

200。00

高精度A/D采集卡模块

1000。00

ZigBee应用套件

2200.00

USB2。0接口模块

500。00

指纹识别模块

1400.00

传感器扩展板模块

1000。00

FPGA模块

690。00

总 价

综合实训平台
设备名称
规格型号
数量
单价
总价
智能家居综合实训系统
UP—Smart Home II

42000.00

嵌入式工程师认证考试实践板
UP—STAR

780。00

软件实训系统
智能家居软控平台实训系统
UP—Smart Home I

11000.00

蓝牙广告机实训系统
UP-BlueTooth

3500。00

中频治疗仪实训系统
UP—WAVE

3500.00

车载影音娱乐实训系统（linux）
UP-Cardvad（linux）

9500。00

车载影音娱乐实训系统（WinCE）
UP—Carvad（WinCE)

12000.00

商城会员管理实训系统
UP—ICCard

9500。00

视频监控实训系统
UP-Camera

9500。00

IP Messenger实训系统
UP-Ipmessager

9500。00

QT的电子阅读器实训系统
UP—Qtreader

9500。00

工业实训系统
嵌入式车床数控系统
UP—TB

7000。00

嵌入式可编程工业显示器
UP—Monitor

6000。00

总价

高新技术设备
设备名称
规格型号
数量
单价
总价
ARM 11教学科研平台
UP—CUP6410—II

15000。00

Intel凌动教学科研平台
UP—Atom510

15000.00

Cortex—M3教学科研平台
UP—CUP MCU-32 DVP

3500.00

总价

合 计 总价

四、整体实验室的建设思路
4.1 、ARM基础实验室建设的完备性
Ø 技术先进性
硬件方面：选用国内最先进的嵌入式实验设备，充分的调动学生在课上和课下的积极性和主动性。基础实验平台CPU采用高校教学科研使用率最高的基于ARM 920T内核的SAMSUNG S3C2410、Intel PXA270处理器,提供Linux( Linux2。4。18/Linux2。6。18(2410核心板可选）、Linux2。6。9（270核心板可选)）、Vxworks5。5.1 、μC/OS—Ⅱ、WinCE。net 6。0 四个操作系统。提供外围接口设备的驱动源码,另外还配有接近20多种模块，充分的丰富了课程的建设。
软件方面：在学校和国际大公司之间架起沟通的桥梁，运用本公司与国际知名公司的合作，为学校申请大学计划比如：美国风河公司的VXWORKS大学计划、赛灵思大学计划、IAR大学计划等等。充分的让学校与国际接轨，获得最新最高端的软件。
Ø 完备性
提供成熟的课程体系及授课讲义;提供完善的实验指导书及实验课件;提供成熟高校的嵌入式课程的大作业;提供各高校参加嵌入式大赛的嵌入式开发项目；每年提供多次的嵌入式培训机会；可选参考教材：《嵌入式系统接口设计与Linux驱动程序开发》 刘淼 编著；《嵌入式系统设计与实例开发实验教材Ⅱ》魏洪兴 胡亮 曲学楼 编著
Ø 实用性
我们通过几年的嵌入式教学经验的积累，从实际教学中总结了大量的教学讲稿和实验体系.而且在不断升级完善。通过接受该系统的学习，可以使学生由浅入深逐步掌握ARM体系结构、嵌入式软件开发、基于嵌入式系统的接口设计等相关知识。
Ø 能取证
学校可以申请与中国电子学会嵌入式专委会联合开展的“中国电子学会嵌入式工程师体系认证"，建立培训认证基地,开展培训考试工作，学员经考试合格可获得由中国电子学会颁发的“嵌入式系统工程师（助理）工程师”的证书。
4。2、实训方案的优势
Ø 实训实验室建设理念先进.
建设目标紧贴国家中长期科技发展规划,符合工程教学回归实践的国际趋势,从产品和建设方案设计上把嵌入式技术作为工程实践、工程创新的载体.避免创造新的教学体系,避免与大纲要求错位。
Ø 我们的开放优势.
博创科技的全系列实训产品，都是全部开放的。包括电路图、源程序，甚至结构图.这是为了满足工程实践教育和创新教育的需求，也是为了让学校配置的嵌入式实训平台能够成为“开发平台，”能够被消化吸收，而不会变成只能用、不能消化吸收的“普通商品”.
Ø 提供丰富的配套文档.
博创科技来自高校，深知软件的重要性.从产品开发开始，我们就把“软件”，以及与客户之间的深入合作关系，当成与嵌入式硬件平台同等重要的工作来做,我们针对不同教学层次的实训实验室，提供从使用说明书、实验教材、实验指导册、技术手册、等全面的配套资源。再结合开放的结构图、电路图、源程序，可以使学生从不同层次得到全方位的训练.
4。3 、高新技术培养的目标
以本科教学为中心，兼顾研究生培养，着重提高学生工程实践、创新意识和科技创新能力，以培养国家和地方经济建设所需的嵌入式技术应用型人才为目标.通过实践教学将课本上的基本理论与当今广泛应用的专业技术、前沿技术接轨，使学生在校园内本科教育阶段就可以完成简单的工程实践,培养与塑造出通、专兼备的高素质人才。
Ø 活跃学习气氛、提高知识技能
为学生提供一个平台，让他们有机会了解、接触到最新的知识、技术,活跃学习气氛，开阔学生的眼界，刺激和提高学生们的学习积极性，使得他们更好地完成基础课程的学习.公司会提供相关资料,并做好技术支持工作.
Ø 参与相关比赛，为学校争光
选拔有能力的同学,参加大学生嵌入式系统设计比赛，以创新实验室为平台，为他们提供技术、资源的支持,逐步积累学生的比赛经验，并努力为学校争得荣誉，同时进一步提高同学们对学习嵌入式相关课程的兴趣和热情。公司建议学生组队参加由中国电子学会组织的“博创杯"全国大学生嵌入式设计大赛，并可以给与技术上和资料方面的支持与帮助.
Ø 提高就业率
将所学到的知识真正应用于实践当中，提高动手能力和创新意识，真正掌握好企业所需的各种本领,为就业打好基础。结合公司正在推广的“中国电子学会嵌入式助理工程师培训认证体系”,使学生的能力进一步得到认可,促进其就业。
Ø 形成自己的项目开发团队
完成人才选拔和人才积累，使得部分同学能够在毕业前有能力、有机会参与真正的项目制作.同时也有利于提高师资队伍的整体水平，为老师提供更多、更直接的开发科研项目的机会。在人才储备达到一定水平的基础上，将学生分为“开发、营销、管理"等若干小组，通过与公司合作,真正进行项目开发.
五、产品的详细参数
5。1、博创经典UP-CUP S2410/P270 教学科研系统实验平台
博创经典UP—CUP S2410/P270教学科研系统是博创众采全国高校用户的热情反馈及博创科技多年教学产品经验的结晶!兼容Intel PXA270核心CPU及三星 S3C2410核心CPU的全部功能，兼顾了ARM平台的发展趋势，完美地涵盖了博创科技ARM9及Xscale系列平台的全部功能，力求精细化、实用化，是博创科技多年来嵌入式教学产品开发经验的结晶，故称:博创“经典”平台。
经典2410核心板
＊ 基于ARM 920T内核的 SAMSUNG S3C2410处理器，系统稳定工作在202MHZ主频,实现了MMU、AMBA总线
＊ 64MB SDRAM
＊ 64MB Nand Flash（硬件可选更大容量)
* 1个IO控制的LED
＊ 2MB Nor Flash(可选）
经典270核心板
＊ 基于Xscale技术的Intel PXA270处理器
＊ 64MB SDRAM
* 系统稳定工作在520MHZ主频
＊ 64MB Nand Flash
* 内部集成iwmmx指令
* 16MB Nor Flash
经典平台主板资源
＊ 8寸640＊480TFT真彩LCD
＊ 8通道10位AD转换 /AC97 AD输入
* 触摸屏
* PS2鼠标键盘接口（MEGA8扩展）
＊ IDE接口
＊ 17键数字键盘（MEGA8扩展）
* 4个主USB口、1个从USB口
* 2位LED数码管（CPLD驱动）
＊ 一个100M网卡,另预留一个100M网卡
＊ 实时时钟
＊ 2个RS232标准串口
* IC卡接口
＊ 1个RS485接口
* CAN总线接口
* SD/MMC 接口
＊ 32位总线和可复用资源168Pin扩展接口
＊ CF卡接口（PC Card模式）
* 板载UP-LINK JTAG调试器,另有20Pin标准仿真器接口
* AD电位器
＊ VGA接口和视频信号输出
* DA接口
* 直流电机模块(闭环测速功能）
＊ IIC接口
* IIC存储器2片
＊ SPI接口
* PWM DA输出
＊ IIS音频CODEC / AC97 音频CODEC
＊ 8×8矩阵LED显示模块（CPLD驱动)
＊ 立体声耳机、线路、MIC接口
＊ 1个可产生中断的按键
* 红外通信IrDA
* 3个IO控制的LED
经典平台软件资源
Linux：
系统引导程序：
VIVI
操作系统：
Linux2。4。18/Linux2。6.18（2410核心板可选） Linux2.6。9（270核心板可选)
文件系统:
RAMDISK YAFFS
图形用户界面：
支持Qt/E
设备驱动：
串口,Ethernet，Audio，SD卡，IDE，CF卡，AD/DA，USB，红外，蓝牙，LCD，触摸屏，PS2 keyboard mouse, 17键数字键盘，SPI，I2C,RTC，GPIO等
开发工具：
JTAG烧写Nor Flash工具,arm—linux-gcc交叉编译器，GDB，GDBSERVER调试工具，anjuta开发环境，sourceNavigator代码编辑器，文件系统制作工具等
多媒体软件:
mplayer媒体播放器，实现MPEG、MPEG2、MPEG4、AVI、WMV等多种媒体解码；madplay音频播放器
Vxworks：
板级支持包：
Vxworks5.5.1BSP
开发环境:
支持Tornado2。2。1
μC/OS-Ⅱ:
操作系统：
μC/OS—Ⅱ: μC/OS—II for ARM 源码，应用程序源码
图形用户界面：
自主开发的API函数库
开发工具：
支持ADS1。2开发环境，ICE调试器
WinCE:
板级支持包:
WinCE.net 4.2/5.0 BSP(2410核心板可选） WinCE。net 5.0/6.0 BSP(270核心板可选可选)
设备驱动：
串口，Ethernet，Audio，CF卡，SD卡，USB,红外，LCD，触摸屏等
多媒体软件：
mediaplayer媒体播放器,实现MPEG、MPEG2、MPEG4、AVI、WMV,mp3等多种媒体解码
经典平台实验
Linux实验
Vxworks实验
第1章 嵌入式Linux开发基础知识
第一章 Wind River
1。1 嵌入式Linux简介
1.1风河系统公司简介
1。2 嵌入式Linux开发平台简介
1。2 实时操作系统Vxworks简介
1。3 嵌入式Linux开发流程
第二章 Tornado
1。4 建立嵌入式Linux开发环境
2。1安装开发环境
第2章 基础实验
2。2 Tornado集成开发环境简述
2.1 熟悉Linux开发环境
2。2。1 Tomado编辑器
2.2 多线程应用程序设计
2。2。2工程管理
2。3 串行端口程序设计
2.2.3编译
2。4 嵌入式WEB服务器实验
2。2。4目标机系统状走浏览器Browser
2。5 网络传输实验
2.2.5文叉调试器——Crosswind
2.6 GPS通讯实验
2.2。6 C语言命令shell工具WindSh
2.7 音频应用实验
2.2.7 VxWorks仿真器——VxSim
2。8 红外通讯应用实验
2。2.8目标机软件逻辑分析——WindView
第3章 图形界面应用程序设计
2。2.9用户定制功能
3.1 安装与建立QT桌面运行环境
2.3一个基于VxSim的简单工程
3.2 QT DESIGNER简介以及QT/E的交叉编译
2.3。1开始tornado
3.3 建立本机QTOPIA虚拟平台
2。3。2创建工程
3。4 QTOPIA2.1。1在270上的移植
2。3。3向工程加例子源代码
第4章 内核实验
2.3.4编译工程
4。1 引导装载程序（Bootloader)移植实验－BLOB
2。3。5下载工程到vxworks目标模拟器
4。2 Linux内核移植与编译实验
2.3。6从Tornado Shell运行应用程序
4。3 文件系统实验
2.3。7查看目标内存使用情况
第5章 驱动模块实验
2.3.8 查看任务
5。1 内核驱动设计入门－模块方式驱动实验
2.3。9修改任务的优先级和查找错误
5。2 LCD控制实验
第三章 基本工程实践
5.3 内核驱动设计－触摸屏驱动实验
3。1 Bootable工程实践
5。4 IDE_CF卡模块读写实验
3。2 Downloadable工程实践
5。5 MMC驱动实验
第四章 应用实验
5。6基于270 Linux的FPGA实验
4。1串口
5.7 USB HID接口实验
4。1。1 串口概述
5。8 U盘接口实验
4。1。2 串口操作
5。9 USB摄像头接口实验
4。1。3 串口实验
5。10基于PCMCIA的CF卡读写和无线局域网通讯实验
4.2 基于块设备的文件系统
5。11 蓝牙无线通讯实验
4。2.1 VxWorks支持的文件系统
5。12 GPRS通讯实验
4。2.2 文件系统的配置
5。13 电视采集卡实验
4。2.3 ramDrv
5。14 高清晰摄像头实验
4。3 网络通信
第6章 附录
4.3。1 概述
6。1常用Linux命令的使用
4。3。2 VxWorks套接字
6。2 GCC 与GDB
4.3。3 Socket函数
6.3 GNU通用公共许可证（GPL 1991.6第二版）
4。3.4 网络通信实验
4。4 多任务环境
WinCE实验
4.4。1 任务概述及函数库
第一章 Windows CE.net系统特性概述
4.4.2 任务间通信实验
1.1 概 述
4。5 中断
1.2 系统功能
4。5。1 硬件中断
1.3 技术组件
4。5。2 看门狗定时器(Watchdog）
1。4 Windows CE。NET 下的程序设计
4。5.3 定时器中断实验
第二章 Windows CE。net 系统入门
附录
2.1 Windows CE。net 系统建立实验
1．建立超级终端
2。2 Windows CE。net 系统的构建
2．目标机服务器－Target Server
2.3 Windows CE.net Eboot 配置实验
3. FTP服务器
第三章 Windows CE。net 程序设计
4 WindSH介绍
3。1 EVC 软件环境建立实验

3.2 简单MFC 应用程序开发实验

第四章 Windows CE。net 程序设计进阶

4.1 基于WinCE DirectShow 的多媒体播放机实验

4。2 通讯软件实验

第五章 Windows CE。net 驱动程序设计

5.1 WINDOWS CE。NET 简单流驱动开发实例

第六章 Windows CE.net Framework 程序设计

6.1 C# 程序入门实验

6。2 使用Visual Studio 2005 设计移动游戏程序

第七章 附录

附录1 通过USB 电缆与PC 建立连接

附录2 Windows CE.net 的实时性

附录3 WindowsCE 常用编译参数及编译器列表

附录4 PXA270 WinCE 虚拟地址映射表

附录5 Platform。bib 文件的内容

附录6 Config。bib 文件的内容

附录7 platform.reg 文件的内容

附录8 PXA270地址空间表

配套模块详细技术参数
移动数字电视MDTV模块
  规格参数：USB2。0高速接口,即插即用，并支持热插拔
             通过USB口提供5V电源，无需外接电源
             工作电流：≦100mA              支持多个标准：
              ＊ DVB-H
              ＊ T—DMB
              ＊ DAB-IP
              ＊ DAB
              * DVB-T
             支持4个波段，频率范围:
              * VHF III （170-240 MHz)
              * UHF (470—862 MHz）
              ＊ L1 (1450—1492 MHz）
              ＊ L2 （1660—1685 MHz）
             灵敏度范围：0dBm～-100dBm
高精度AD采集卡

规格参数:ADC芯片：AD7655
              16bit分辨率,采样率最高1Msps
              模拟电压输入范围:0~5V 并行总线接口
              板载2。5V基准电压源、输入缓冲运放
              模拟电压输入接口采用BNC接头,板子可选阻抗匹配电阻
              包括2路单5V轨到轨运放，和2路高性能高速低噪声运放
Up_ZigBee主要技术指标

频段：2.4－2。483G Hz
通讯协议标准:IEEE802.15.4
网络拓扑结构：网状、星状调制方式:DSSS (O－QPSK）
数据传输速率:250KBps
通信范围:50m－70m(无障碍直线可视）
MCU:Atmega128
RF：CC2420
接收灵敏度：-94 dBm
寻址方式：8位网络地址数据加密：128－bit  AES
错误校验：CRC－16／32
信道接入方式：CSMA－CA和时隙化的CSMA－CA
信道数：16
接口：RS232
工作温度：—40－85℃电源:5V
扩展接口：保留了50针的扩展插槽
GPRS模块

三频GSM/GPRS 900/ 1800/ 1900 MHz
GPRS （class 10/8) 标准
GPRS（class B）
满足GSM（2/2+）标准
  –Class 4（2W＠850/900MHz)
  –Class 1 （1W@1800/1900MHz）
通过AT命令控制(GSM07。07，07.05和增强AT命令）
SIM应用工具包
AT 命令集控制
支持GSM/GPRS数据、语音、短消息和传真
R&TTE 认证、GCF认证；SMS：MT/MO/CB/PDU模式
音频： 最高速率、升级最高速率和半速率
支持电压范围 3。4V。。.4。5V
低功耗正常操作温度： -20°C to +55°C
限制操作温度：—30°C to —20°C和 +55°C to +80°C
存储温度：-40°C to +85°C
GPS模块

提供工业和民用两种级别的模块
提供外接天线
接收机:L1(1575.42MHz)，C/A码，12通道，连续追踪,32位CPU
＊ 更新率：TSIP＠1Hz;NMEA＠1Hz
* 精度：水平：〈5米(50％）,<8米 (90%） 垂直精度：〈10米（50％)，〈16米（90％)
速度：0。06米/秒
时间：1PPS：+ 50纳秒
热启动：<10秒（50％），〈13秒(90%） 温启动：<38秒（50％)，〈42秒（90%) 冷启动：<50秒(50%）,
加速度：4g(39.2米/秒2)
M加速度：20米/秒3
操作温度:-40℃至+85℃  存储温度：—55℃至+105℃
操作湿度：5％ — 95% R.H。不冷凝的＠ +60℃
摄像头模块

可实现AV接口与摄象头的图象捕捉
可以支持HF，DV，XGA(1024x768)，QXGA(2048x1536)等多种解决方案
软件已实现最大1280x960分辨率视频的采集，1024x768分辨率下帧率可达10—15fps.
完善的自动亮度、白平衡控制,提供色彩饱和度、对比度、边缘增强、伽马表等高级数码影像控制功能。
支持Video 4 linux接口标准
通过软件可对采集的视频信号进行ＭＰＥＧ4等多种编码格式的编码压缩
蓝牙模块

工作频段2。402~2.480GHZ
符合蓝牙2。0标准
可实现无线个人区域网络联机可同时支持多个蓝牙设备
传输速率达1—3mbps；
LED指示灯Power/Active;
认证FCC,CE，BQB；ROHS
支持操作系统Windows CE/Windows Win 98SE / Me /2000/ XP/ Mac os或者更高版本
FPGA

规格参数：核心芯片：EP1K30QC208
宏单元：30万门
板载三个LED，4路的开关，有110个扩展I/O资源

USB无线网卡

规格参数:传输协议 TCP/IP，NETBEUI
最大覆盖范围（M） 35—100（室内)，100-300（室外）
接口类型USB
传输速率（Mbps）11，5.5，2，1
网络标准IEEE 802.11b
额定电压（V）5
工作温度（℃）—10-50
工作湿度15%～95%无凝结
存储温度(℃）—20—70
存储湿度15％~95％无凝结
微型打印机

规格参数：外形尺寸：85mm（长）＊85mm(高）*50mm(深）
安装开孔尺寸:80mm(宽）＊80mm（高）＊48mm（深)
打印方法：直接热敏打印
打印速度：约70mm／秒或20行/秒
电源：直流5V，3A
条码扫描

规格参数:光源 660 nm 红色 LED
光学系统 2048 pixel CCD (charge—coupled device)
扫描距离 0—50 mm
扫描宽度 80 mm
扫描速度 50 scans/sec
分辩率 0.125mm（5mils) — Code 39， PCS=45 %， 接触
印刷对比度 〉=30%
扫描角度 前: 60° 后：60° 偏转：5°
射频卡

规格参数：工作电压： 5V DC
工作电流: 〈 100 mA
通讯接口： RS232接口 TTL电平
@57600 BPS N，8，1(无效验，8位数据位，1位停止位）
适用卡型: Mifare One
数据通讯： 106 K BPS
射频频率： 13。56 MHz
操作距离： 〈 100 mm
指纹识别

规格参数：采集头分辨率 508DPI
指纹容量 250枚 可扩充
比对时间 ＜1秒
认假率 1/10000
拒真率 1/1000
耐用次数 1000000次
工作温度 0—70摄氏度
CAN结点

规格参数:MicroChip公司MCP2510 CAN总线控制器
支持标准格式和扩展格式的CAN数据帧结构
0—8字节的有效数据长度，支持远程帧
最大1Mbps的可编程波特率
两个支持过滤器（Fliter、Mask)的接收缓冲区，三个发送缓冲区
支持回环（Loop Back）模式
SPI高速串行总线，最大5MHz（4.5V供电）
3V到5。5V供电
USB2.0模块

规格参数：完整支持USB2。0通信模块
          USB2。0 主控制芯片为ISP1160/01
传感器扩展板模块
气体传感器MQ-2（广谱气体传感器）,可检测液化气、甲烷、丁烷、丙烷、酒精、氢气等多种可燃气体，以及烟雾。配合外围电路,输出开关量信号给单片机。
热释红外传感器RE200B,为实验方便未加菲涅尔透镜，但对于近距离的发热物体移动仍然能有效动作。配合外围电路，输出开关量信号给单片机.
数字温度传感器DS18B20，检测温度范围－55到＋125摄氏度，精度正负0。5摄氏度.通过1—Wire与单片机连接。
电容式湿度传感器HS1101，检测湿度范围0到100％。配合外围电路形成频率信号给单片机,经过计数转成湿度值。
霍尔线性传感器AH3503，检测磁场强度－90到＋90mT,输出模拟电压给单片机,经过A/D转换成数据.
霍尔开关AH3020,动作点磁场强度22mT，释放点16mT，输出开关量给单片机。
干簧管，机械式磁敏元件，经过比较器整形后的开关量给单片机。
热敏电阻，与电阻串联分压得到模拟电压给单片机，经过A/D转换成数据。
光敏电阻，与电阻串联分压得到模拟电压给单片机，经过A/D转换成数据。同时给模拟比较器形成开关信号控制一个LED。
位移开关,滚珠式位移开关，可检测强震或大的方位移动，经过比较器整形后的开关量给单片机。
红外对射开关，可检测穿孔卡片等,经过比较器整形后的脉冲信号给单片机。
声响传感器,可检测环境声响,经过比较器整形后的开关量给单片机。
电容式触摸盘，保持电气绝缘的情况下,手指触摸后经过电路处理会形成开关量给单片机。
1路外部电容输入,转化为频率信号给单片机,由电位器调节频率范围，从而调节电容的量程,可接其他电容性传感器或一般电容器。
1路差分电压输入,两端电压输入范围均为1。25V到3。75V，经过电路转化成单端电压给单片机A/D。Vo＝2×（Va－Vb).可接电桥测量电路。
1路单端电压输入，输入电压范围0到5V，经过缓冲后给单片机A/D.
1路电流输入，共地电流输入范围0到25mA，经电路转换为电压给单片机A/D，可接入4～20mA电流环的传感器。
5。2、高新科研平台介绍
5.2.1、ARM 11教学科研平台
（1）产品简介
UP—CUP6410—Ⅱ教学科研平台是基于S3C6410X(533/667MHz)处理器（内置ARM11内核MCU、视频编码、MPEG-4、H。264/263/VC—1、NTSC/PAL、TV—OUT、OpenGL 3D、2D加速器、DVFS、AXI 64—Bit总线等）的移动终端教学科研平台。采用ARM11内核MCU核心板加PORTS底板硬件连接方式,提供了触摸屏和8〞彩色液晶面板,接口资源丰富,适合用于高端嵌入式应用教学，科研开发及高性能移动终端设计，工业控制，高端医疗设备，家庭网关,通用视频处理应用相关产品开发解决方案
(2)产品特色
Ø ARM Core:三星最新ARM11内核的S3C6410处理器
Ø 内置MPEG-4、H。264/263/VC-1、NTSC/PAL、TV—OUT、OpenGL 3D、2D加速器等功能
Ø 两百万像素高清CMOS摄像头模块
Ø 内置无线GSM/GPRS功能模块
Ø 功能强大的嵌入式视频解决方案
