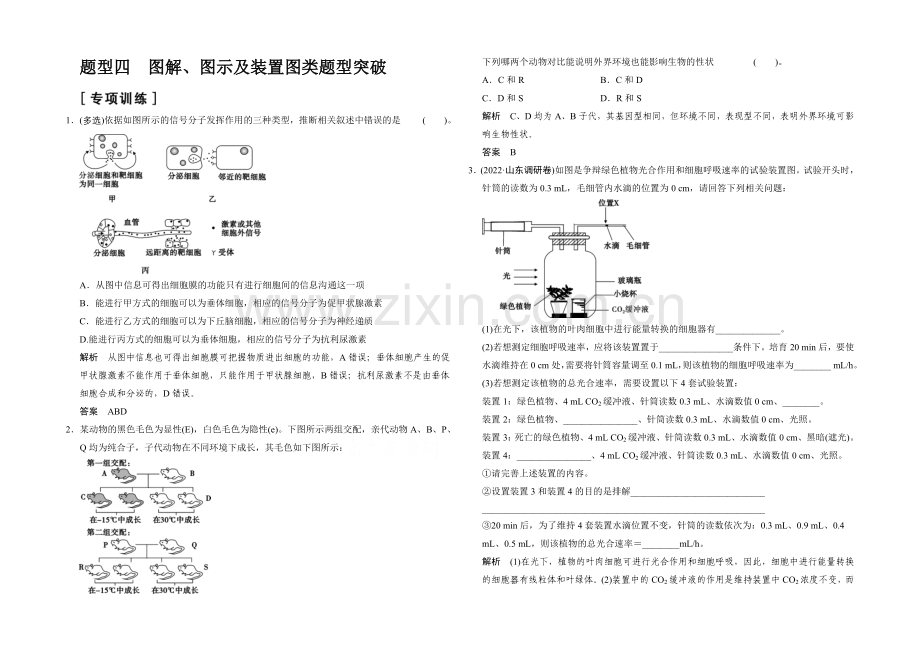

题型四　图解、图示及装置图类题型突破

1．(多选)依据如图所示的信号分子发挥作用的三种类型，推断相关叙述中错误的是 (　　)。

A．从图中信息可得出细胞膜的功能只有进行细胞间的信息沟通这一项
B．能进行甲方式的细胞可以为垂体细胞，相应的信号分子为促甲状腺激素
C．能进行乙方式的细胞可以为下丘脑细胞，相应的信号分子为神经递质
D.能进行丙方式的细胞可以为垂体细胞，相应的信号分子为抗利尿激素
解析　从图中信息也可得出细胞膜可把握物质进出细胞的功能，A错误；垂体细胞产生的促甲状腺激素不能作用于垂体细胞，只能作用于甲状腺细胞，B错误；抗利尿激素不是由垂体细胞合成和分泌的，D错误。
答案　ABD
2．某动物的黑色毛色为显性(E)，白色毛色为隐性(e)。下图所示两组交配，亲代动物A、B、P、Q均为纯合子，子代动物在不同环境下成长，其毛色如下图所示：

下列哪两个动物对比能说明外界环境也能影响生物的性状 (　　)。
A．C和R B．C和D
C．D和S D．R和S
解析　C、D均为A、B子代，其基因型相同，但环境不同，表现型不同，表明外界环境可影响生物性状。
答案　B
3．(2022·山东调研卷)如图是争辩绿色植物光合作用和细胞呼吸速率的试验装置图。试验开头时，针筒的读数为0.3 mL，毛细管内水滴的位置为0 cm，请回答下列相关问题：

(1)在光下，该植物的叶肉细胞中进行能量转换的细胞器有______________。
(2)若想测定细胞呼吸速率，应将该装置置于________________条件下。培育20 min后，要使水滴维持在0 cm处，需要将针筒容量调至0.1 mL，则该植物的细胞呼吸速率为________ mL/h。
(3)若想测定该植物的总光合速率，需要设置以下4套试验装置：
装置1：绿色植物、4 mL CO2缓冲液、针筒读数0.3 mL、水滴数值0 cm、________。
装置2：绿色植物、________________、针筒读数0.3 mL、水滴数值0 cm、光照。
装置3：死亡的绿色植物、4 mL CO2缓冲液、针筒读数0.3 mL、水滴数值0 cm、黑暗(遮光)。
装置4：________________、4 mL CO2缓冲液、针筒读数0.3 mL、水滴数值0 cm、光照。
①请完善上述装置的内容。
②设置装置3和装置4的目的是排解_____________________________
_____________________________________________________________
③20 min后，为了维持4套装置水滴位置不变，针筒的读数依次为：0.3 mL、0.9 mL、0.4 mL、0.5 mL，则该植物的总光合速率＝________mL/h。

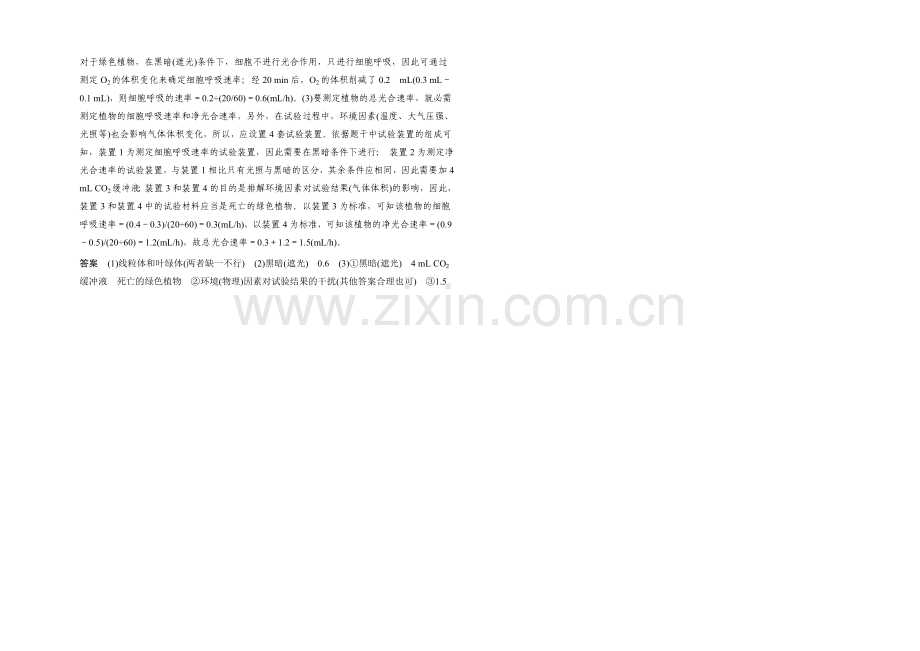

解析　(1)在光下，植物的叶肉细胞可进行光合作用和细胞呼吸，因此，细胞中进行能量转换的细胞器有线粒体和叶绿体。(2)装置中的CO2缓冲液的作用是维持装置中CO2浓度不变，而对于绿色植物，在黑暗(遮光)条件下，细胞不进行光合作用，只进行细胞呼吸，因此可通过测定O2的体积变化来确定细胞呼吸速率；经20 min后，O2的体积削减了0.2 mL(0.3 mL－0.1 mL)，则细胞呼吸的速率＝0.2÷(20/60)＝0.6(mL/h)。(3)要测定植物的总光合速率，就必需测定植物的细胞呼吸速率和净光合速率，另外，在试验过程中，环境因素(温度、大气压强、光照等)也会影响气体体积变化，所以，应设置4套试验装置。依据题干中试验装置的组成可知，装置1为测定细胞呼吸速率的试验装置，因此需要在黑暗条件下进行； 装置2为测定净光合速率的试验装置，与装置1相比只有光照与黑暗的区分，其余条件应相同，因此需要加4 mL CO2缓冲液；装置3和装置4的目的是排解环境因素对试验结果(气体体积)的影响，因此，装置3和装置4中的试验材料应当是死亡的绿色植物。以装置3为标准，可知该植物的细胞呼吸速率＝(0.4－0.3)/(20÷60)＝0.3(mL/h)，以装置4为标准，可知该植物的净光合速率＝(0.9－0.5)/(20÷60)＝1.2(mL/h)，故总光合速率＝0.3＋1.2＝1.5(mL/h)。
答案　(1)线粒体和叶绿体(两者缺一不行)　(2)黑暗(遮光)　0.6　(3)①黑暗(遮光)　4 mL CO2缓冲液　死亡的绿色植物　②环境(物理)因素对试验结果的干扰(其他答案合理也可)　③1.5
