技术方案

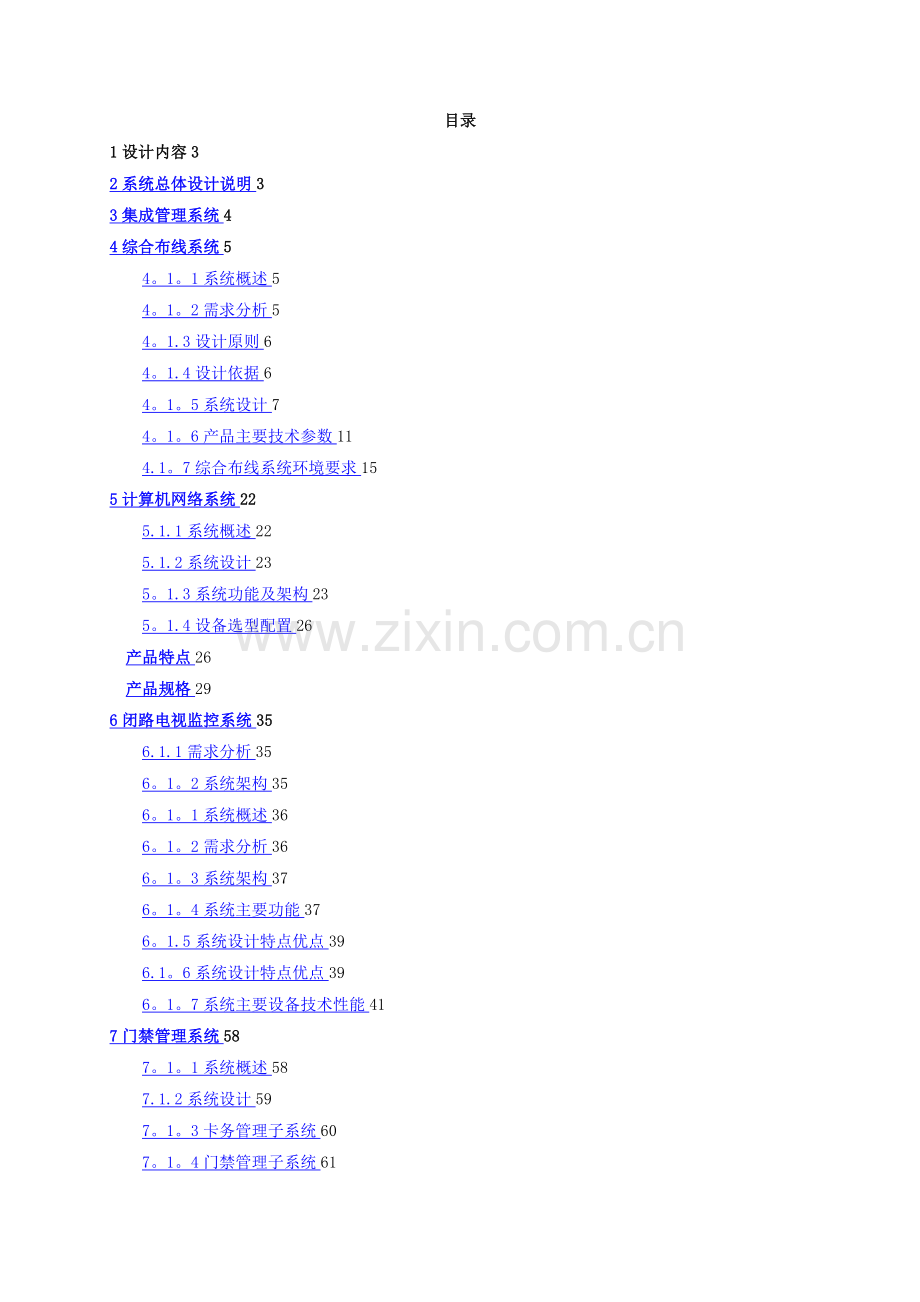

目录
1设计内容3
2系统总体设计说明3
3集成管理系统4
4综合布线系统5
4。1。1系统概述5
4。1。2需求分析5
4。1.3设计原则6
4。1.4设计依据6
4。1。5系统设计7
4。1。6产品主要技术参数11
4.1。7综合布线系统环境要求15
5计算机网络系统22
5.1.1系统概述22
5.1.2系统设计23
5。1.3系统功能及架构23
5。1.4设备选型配置26
产品特点26
产品规格29
6闭路电视监控系统35
6.1.1需求分析35
6。1。2系统架构35
6。1。1系统概述36
6。1。2需求分析36
6。1。3系统架构37
6。1。4系统主要功能37
6。1.5系统设计特点优点39
6.1。6系统设计特点优点39
6。1。7系统主要设备技术性能41
7门禁管理系统58
7。1。1系统概述58
7.1.2系统设计59
7。1。3卡务管理子系统60
7。1。4门禁管理子系统61
7。1。5考勤管理子系统63
7。1。6电梯控制管理系统65
7.1。7系统软硬件设备技术性能67
8智能照明系统72
9机房工程72
9。1.1系统概述72
9。1.2设计内容72
9。1.3系统设计要点73
9。1。4机房主要设备参数73

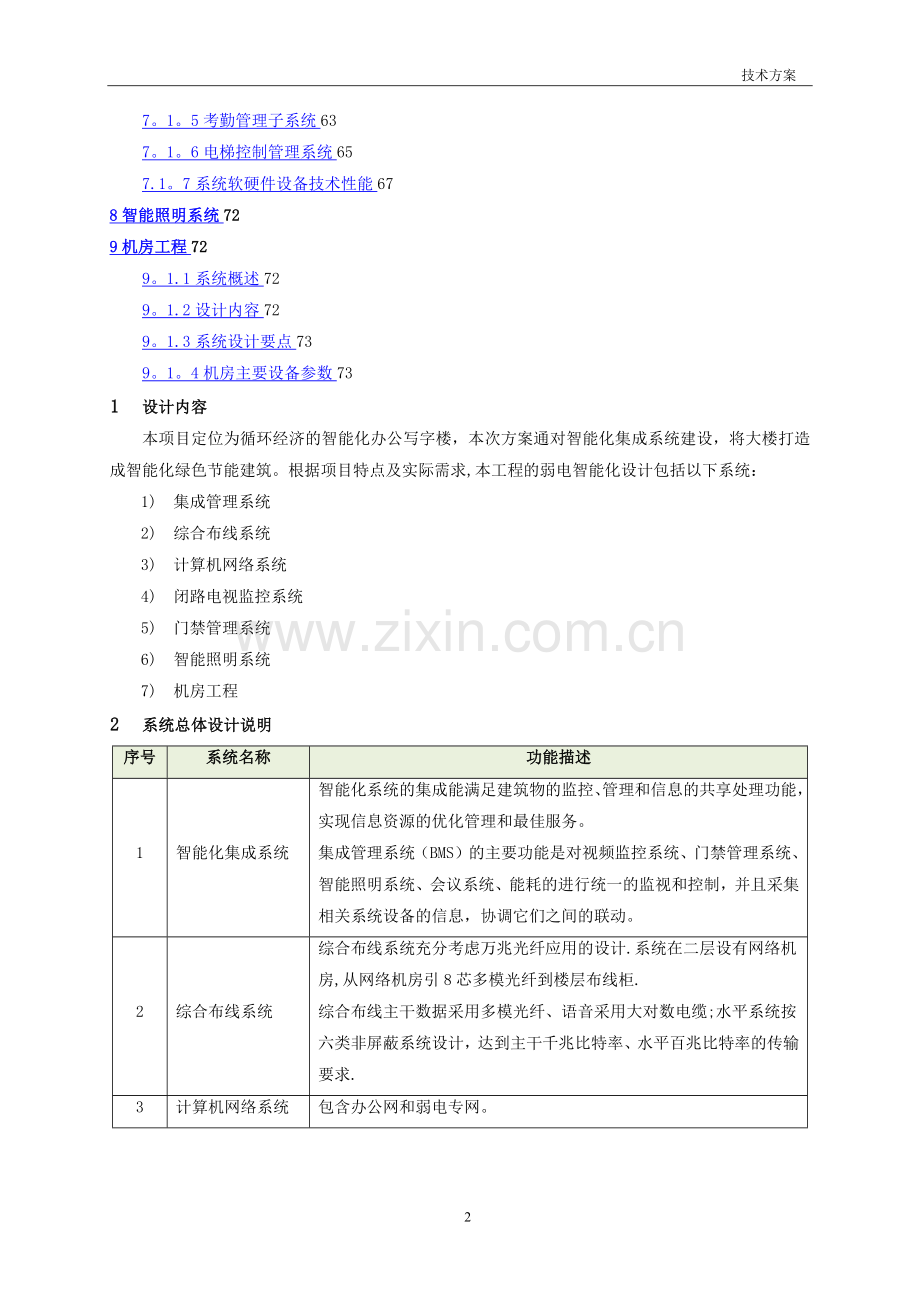

1 设计内容
本项目定位为循环经济的智能化办公写字楼，本次方案通对智能化集成系统建设，将大楼打造成智能化绿色节能建筑。根据项目特点及实际需求,本工程的弱电智能化设计包括以下系统：
1) 集成管理系统
2) 综合布线系统
3) 计算机网络系统
4) 闭路电视监控系统
5) 门禁管理系统
6) 智能照明系统
7) 机房工程
2 系统总体设计说明
序号
系统名称
功能描述
1
智能化集成系统
智能化系统的集成能满足建筑物的监控、管理和信息的共享处理功能，实现信息资源的优化管理和最佳服务。
集成管理系统（BMS）的主要功能是对视频监控系统、门禁管理系统、智能照明系统、会议系统、能耗的进行统一的监视和控制，并且采集相关系统设备的信息，协调它们之间的联动。
2
综合布线系统
综合布线系统充分考虑万兆光纤应用的设计.系统在二层设有网络机房,从网络机房引8芯多模光纤到楼层布线柜.
综合布线主干数据采用多模光纤、语音采用大对数电缆;水平系统按六类非屏蔽系统设计，达到主干千兆比特率、水平百兆比特率的传输要求.
3
计算机网络系统
包含办公网和弱电专网。
4
闭路电视监控系统
本工程视频安防监控系统采用全数字形式（IP摄像机）.监控室设在原办公楼一层监控中心，
系统图像储存要求90天（CIF格式)
5
门禁系统
系统采用基于TCP/IP网络协议的门禁系统，系统可随时增减控制器,控制器能独立工作；
对主要独立的办公室、机房、设备间设门禁系统；
6
智能照明系统
对各楼层公共区域、会议室、一楼展厅等处采用智能照明控制系统,实现按照时间实现区域和回路自动控制.
7
机房工程

7.1
装修
地面采用防静电地板，天花采用微孔金属天花，墙面采用ICI油漆
7.2
UPS
为机房内弱电系统设备提供不间断电源，后备时间为半小时.
3 集成管理系统
3.1 系统架构设计
智能化集成系统采用分布式集成模式，即三层集成模式：设备层、监控层、应用层：
底层是设备控制器级，由各个子系统控制器组成，该层主要完成对子系统现场控制设备的实时信息进行收集和处理。由于各个子系统可能采用不同的通信协议和数据格式，所以,该层的驱动系统应完成对不同的协议和数据格式的转换。即该完成将各子系统的不同通信协议及数据信息格式转换成上层（核心决策层）认可的协议和格式,同时将核心层处理后的信息转换成相应子系统认可的协议和格式。完成对各子系统的控制和管理。该层实际上起到了一个通信网关的作用，也可以称为通信网关（Communication gateway）；
第二层由各子系统的汇集到监控中心的服务器/工作站及相应的网关与系统服务器/工作站组成。服务器通过网关采集各子系统的数据,经过存储、处理,以供给工作站使用;完成用户所期望的功能。
（1）完成对由底层输入的各子系统的信息按内在的逻辑关系进行加工处理，将处理后的结果送到相应的数据库，通知上层以直观的方式显示.同时接受上层(GUI）授权操作人员发出的请求信息或系统的控制信息对这些信息进行相应处理，并将结果通知驱动器层,由驱动器层通知相应子系统完成相应的动作.
（2）完成各子系统的联动功能处理，某一事件的发生不仅要引起该事件所属子系统的反应,而且会引起与之有关联的其它子系统采取相应的动作.这种联动关系由核心层来决策。
第三层应用层是人机对话的窗口，一方面是将核心层处理过的信息用明了形象、直观的方式在计算机屏幕上显示出来，为用户提供实时监视和控制整个建筑的所有现场信息。另一方面,通过该层界面，用户可根据预先的设计完成对子系统的功能配置和设定,完成联动的设置和对系统的综合管理。
用户界面层可支持WEB技术，可通过浏览器在INTERNET/INTRANET环境中浏览所有信息，并通过授权可完成对系统的远程控制和管理。
3.2 软件架构设计
INDASIBMS是一个面向楼宇自动化、工业自动化设计的高度开放、通用的智能建筑集成管理平台.基于先进的SOA面向服务架构和OPC工业标准，采用最新的。NET平台开发，包括开发工具、运行系统、管理维护工具。从上往下包括多个层次:工具层、表示层、应用层、服务层、接口层和设备层.
1、工具层
包括系统接口工具（接口服务器、收集器）、组态工具（数据库、界面组态)、图表工具（图形、报表），用于系统不同层面的配置、维护.
2、表示层
支持B/S和C/S应用模式,提供浏览器、操作员站（IndasIBMSview）和PDA无线手持设备等形式支持。
3、应用层
提供包括WebService、HTML文档、数据库记录集、视频文件等实时性和历史性的多种数据源的集成.
4、服务层
系统运行的内核，聚合多种业务中间件服务，对数据进行采集、调度、分析、统计等处理，提供工业级实时/历史数据库，支持上层应用的高效访问。
5、接口层
提供接口驱动动态连接库，易于集成多种通讯方式的智能设备工作状态数据.支持符合工业标准OPC接口服务器的即插即用方式接入。
6、设备层
主要是系统需要集成的被控对象,包括变配电、CCTV、门禁、会议等智能化设备.可以以上位机或设备方式被集成.
3.3 数据整合架构
智能化集成最终目标是搭建基于智能化集成数控整合平台技术架构的IIS Data Integration Architecture数据整合平台。IIS。DIA技术架构采用了平台化的设计思路，流程优化、技术先进.IIS。DIA架构通过从各个智能化系统独立的数据库中进行数据抽取、转换、集成、装载等数据整合以及数据的更新和校验,实现了将不同功能的建筑智能化系统，通过统一的信息标准平台实现集成，以形成具有信息汇集、资源共享及优化管理等综合功能的系统.
3.4 平台基本功能
IndasIBMS智能化集成系统在集成各智能化子系统的基础上,作为智能建筑中最核心的信息应用管理平台,具备以下基本功能：
开放的通用接口
系统采用高效的通用接口技术，通过特定的系统交换层面和标准的通讯协议，无缝兼容不同子系统.可以转换多种协议,如：OPC、BACNET、MODBUS、 LONWORKS、API、TCP/IP、RS485/232、ODBC等
集中的监视和管理
系统通过先进的动态缓存和发布/订阅技术,具备允许网络上的任一工作站通过一致的软件界面对各子系统设备的运行数据和运行状态进行高性能的实时监测、采集。同时，使用者可根据权限设置在电子地图上实现对设备的操作管理.
简单、直观的电子地图
系统必须采用电子地图的形式显示各个子系统、设备及各楼层信息，使用者操作界面简单、友好。并为使用者提供了功能强大的组态工具及丰富、可维护的基本图型库，使用者可以采用“拖放”的方法在开发平台完成电子地图制作,在设置图形和相应设备之间的对应关联后，使用者就可以很方便地在布防图上实现对建筑内各设备的监控。
智能设备维护管理
系统可对建筑物内部各种设备资料和图纸、设备维护和维修记录、易耗品和备件的库存进行电子化管理。同时，系统能够在设备维护检修到期前进行预警，以声音或闪烁提示，并给出实施地点、所需的准备工作信息,自动生成设备维护检修单。当各系统设备工作出现异常情况和故障时,系统可立即调出相应位置的布防图,显示报警设备、位置和状态等,并以用多种形式（如：声音、颜色、闪烁等)进行报警，同时提示相应的处理方法.
智能策略控制(决策辅助功能）
系统在采集数据的同时，向使用者提供历史数据智能分析功能，使用者可根据分析结果，在智能策略控制模块中设置联动控制策略,系统在适当条件下响应触发这些策略,达到系统优化和高效运行的目的.
信息管理
系统带有信息管理功能，能够查询、保存、维护设备档案，能够进行能源计量，能够记录设备运行的历史数据以便使用者查询，同时可自动生成报表，报表格式可随需求定制。
安全管理
系统提供基于角色的访问机制，实现全系统集中式的帐户管理、授权管理，其强大的安全管理机制为不同级别的人员赋予不同的操作权限，防止系统信息泄露和被非授权人员所干扰。
操作员站人机界面(HMI)
系统基于HMIWeb技术，提供用于监控中心值班人员使用的操作员站IndasIBMSview。正常工作时，可以浏览、巡视、管理系统的各项工作状态。当有异常发生时，可通过弹出窗口、声光报警、短信等手段通知相关人员.
管理功能
建立统一的开放式数据库，将所有智能化系统的主要信息收集到智能化集成系统的各级管理中心，对各子系统进行集中管理，实现信息共享。这是此次设计“数据集中,全局应用"理念的具体体现.
实现提供统一的物业管理数据信息，为物业管理系统针对设备层面的管理提供开放数据库形式的数据信息，例如:物业管理针对能源管理、设备管理报表统计等功能能够实现和智能化集成系统的数据库无缝数据集成。
系统具备高可靠性，智能化集成系统可以以直观的图形界面的形式了解所有子系统的运行及故障情况，及时掌握各系统中设备的运行工况，有针对性地进行维护保养.
提供智能化集成数据库的数据挖掘和分析功能。可以提供针对本项目运行情况，减少不必要的管理开销，如管理人员的配备、不同专业管理工作的协调、各子系统之间大量的资料互换等.提高投资经济性。
3.5 对各子系统的集成
3.5.1 子系统集成接口技术
智能化集成平台管理软件与各个机电子系统之间，要求子系统采用标准的通信接口，我公司IndasIBMS智能化集成系统采用高效的通用接口技术，通过特定的系统交换层面和标准的通讯协议，无缝兼容不同子系统。可以转换多种协议,如：OPC、BACNET、MODBUS、 LONWORKS、API、TCP/IP、RS485/232、ODBC等
我公司IndasIBMS平台与智能化子系统的集成建议主要采用下表所列出的两种通信方案之一:

BACnet
OPC

TCP

IP

Ethernet
方案1:
物理、链路层采用以太网标准,网络层为IP协议，上层为BACnet。即采用BACnet/IP通信标准。
方案2：
物理、链路层采用以太网标准，传输层和网络层为TCP/IP协议,上层采用OPC接口.
对部分特殊弱电子系统，其通信接口可能不同于上述两种方案,但需要子系统提供详细的接口说明和通讯协议。具体通信接口标准要求详见各个子系统相关章节.
3.5.2 对视频监控系统的集成
视频监控系统可以独立提供Web接口方式集成到IBMS中,IBMS采集相关视频数据（如实时视频、历史录像）。
详细功能如下:
Ö 监控画面实时显示，重要监控画面可单独显示;
Ö 提供视频画面的缩放处理；
Ö 提供对视频监控的开/关控制；
Ö 调整监控角度;
Ö 对突发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥和高度、布置警力、处理案件等；
Ö 录像图象质量单路调节功能。
3.5.3 对智能照明系统的集成
IBMS通过OPC/BACnet/MODBUS接口与智能照明控制系统集成,对智能照明控制系统回路设备的工作状态（运行状态、电流值、故障报警信息）进行集中监控,在工作站上以电子地图的形式显示各照明区域重要回路的信息.
详细功能如下：
Ö 在工作站上以电子地图的形式显示各照明区域的信息；
Ö 监视各主要照明回路的状态与报警，以及时间安排计划表；
Ö 在智能照明系统开放各个回路的开/关控制权限的情况下,智能化集成系统实现对各个照明回路的控制功能；
Ö 可提供公共区域变换照明场景的“一键式”控制模式设置；
Ö 系统主要设备的运行状态显示、记录、报表文件;
Ö 能进一步提供协调控制与集成所需的其它数据和图像信息，可扩展功能。
3.5.4 对一卡通系统的集成
IBMS通过OPC/BACnet/MODBUS接口与一卡通系统集成，对一卡通系统的工作状态（运行状态、运行模式、故障报警信息等）进行集中监控,在工作站上以电子地图的形式显示各一卡通的信息。
详细功能如下：
Ö 整体联网操作，实现真正一卡通;
Ö 集中发卡及销卡，黑白名单统一管理及下载，增强安全性；
Ö 采用一卡一密的加密方式，难于破解，安全可靠；
Ö 所有的数据记录可通过网络上传至后台电脑，管理员可以随时查询、统计和打印；
Ö 机具在网络出现故障的时候可脱机使用,不影响正常使用，一台门禁机、考勤机可保存30万条刷卡记录达10年之久；在联机方式下，刷卡记录实时上传，并在终端的液晶屏上显示出刷卡人的具体信息；
Ö 所有机具采用总线型方式连接，布线之后若需增加点，只需增加一组分路接入总线,方便扩展；
Ö 所有子系统如门禁、考勤、售饭、停车场、会议签到系统等都采用模块化设计，具有良好的扩展性，可随时在原基础上添加,形成联网操作，实现真正一卡通，用户无需更换卡片.
3.5.5 对会议管理系统的集成
IBMS通过OPC/BACnet/MODBUS接口与会议管理系统集成，对会议管理系统的工作状态（人员状态、话筒工作模式、故障报警信息等)进行集中监控，在工作站上实时显示各会议场所工作信息。
详细功能如下:
Ö 系统伸缩性强,可根据会议现场需要开关会议单元数量;
Ö 可调节会议单元的喇叭音量及音频输出的电平大小；
Ö 具有原音通道输出接口,可以连接功放系统和录音设备等；
Ö 可接手持话筒,具有手持麦克风输入电平调节按钮，可以调节输入电平的大小；
Ö 有多种话筒工作模式，可灵活选择会议现场需要模式;
Ö 安装简捷,所有连线只需一根配送的专用连接线来连接所有会议单元机。
3.5.6 对能源管理系统的集成
采用分层分布式系统体系结构,对建筑的电力、燃气、水等各分类能耗数据进行采集、处理，并分析建筑能耗状况，实现建筑节能应用等.
通过能源计划,能源监控，能源统计,能源消费分析，重点能耗设备管理，能源计量设备管理等多种手段,使企业管理者对企业的能源成本比重，发展趋势有准确的掌握,并将企业的能源消费计划任务分解到各个生产部门车间，使节能工作责任明确,促进企业健康稳定发展。
详细功能如下：
Ö 完善能源信息的采集、存储、管理和能源的有效利用;
Ö 在公司层面对能源系统采用分散控制和集中管理；
Ö 减少管理环节，优化管理流程，建立客观能源消耗评价体系;
Ö 加快系统的故障处理，提高对全厂性能源事故的反应能力；
Ö 通过优化能源调度和平衡指挥系统,节约能源和改善环境;
Ö 为进一步对能源数据进行挖掘、分析、加工和处理提供条件。
3.6 系统间的联动设计
智能化集成系统通过接口网关，实现了各子系统之间的“对话”，各子系统可以互相联动和协调，解决全局事件之间的响应.
智能化集成系统实现集成以后，原本各自独立的子系统在集成平台的角度来看，就如同一个系统一样,无论信息点和受控点是否在一个子系统内都可以通过编程，建立子系统间联动关系.这种跨系统的控制流程,大大提高了大厦的自动化水平。例如：上班时建筑设备监控系统将办公室的灯光、空调自动打开,安全集成系统立刻对工作区撤防,门禁、考勤系统能够记录上下班人员和时间，同时闭路电视监控系统也可由摄像机记录人员出入的情况。当大厦发生火灾报警时,建筑设备监控系统关闭相关区域的照明、电源及空调,门禁系统打开房门的电磁锁,同时停车场系统打开栅栏机,尽快疏散车辆。这些事件的综合处理，在各自独立的智能化子系统中是不可能实现的,而在集成系统中却可以按实际需要设置后得到实现，这就极大地提高了大厦的集成管理水平.
智能化集成系统跨系统的联动，实现全局事件的管理和工作流程自动化是系统集成的重要特点,也是最直接服务于用户的功能.智能化集成系统通过对各子系统的集成，更有效对大厦内的各类事件进行全局联动管理，这样节省了人力,也提高了大厦对突发事件的响应能力，使主管人员迅速作出决策，以减少某些事故带来的危害和损失。同时可以通过编制时间响应程序和事件响应程序的方式，来实现大厦内机电设备流程的自动化控制,节省能源消耗和人员成本。
采用集成智能建筑管理系统，系统间的联动方式几乎是任意的，联动方式可以设置,能够根据用户的需求设定。
4 综合布线系统
4.1 系统概述
结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为智能化的实现提供了一个完美的物理链接平台，且综合布线系统为智能化应用提供开放式的结构化布线,系统配置灵活、易于管理、易于维护、易于扩充。
4.2 需求分析
综合布线综合布线系统兼顾电语话音、多媒体数据、计算机专用网络(包括弱电视频监控系统、门禁系统和信息发布网络)、计算机办公网络（用户自用网络）.
根据楼层结构的实际需求，在本项目将设计2套独立的综合布线系统：一套为办公网、另一套则为大楼弱电专网.整个本项目的网络主机房将设计于二层的网络机房内。
综合布线系统采用多模光纤与六类双绞线混合的布线系统，目前主干整个网络按线缆设计是万兆主干,百兆到桌面进行设计。网络设备目前可采用千兆主干，百兆到桌面，将来如果有需要扩容的话只需要更换或升级网络设备即可达到万兆主干,千兆到桌面的需求。支持按区域划分网络。具体多元化功能；可以使任一子系统单独布线，每一子系统均为一独立的单元组，更改任一子系统时,均不会影响其它子系统。
4.3 设计原则
实用性原则：此工程综合布线系统应能够在现在和将来适应企业发展的需要,具备数据通信、语音通信和图像通信等功能。
扩充性原则:根据建设单位目前的实际需要和未来发展需求等因素，综合布线工程在现有的语音和计算机数据通信功能、图文传真功能等基础上，还要求此布线系统具有较强的可扩展性,既可以最大限度地降低造价和不耽误工期，又可以在将来需要时很容易将所扩充设备连接到系统中来。
灵活性原则：布线系统中任一信息点能够很方便地与多种类型设备(如电话、计算机、检测器件以及传真等)进行连接。
可靠性原则:在网络主干线的传输介质上提供容错功能，保证未来现代化系统的可靠运行。
模块化原则：布线系统中，除去固定于建筑内的线缆外,其余所有的接插件都应是模块化的标准件,以便管理和使用。
经济性原则：在满足应用的基础上，尽可能降低造价。
标准化原则:方案设计及技术选择严格按照IEEE802、EIA／TIA 568等工业及建筑布线标准和中国建筑电气设计／工业企业通信设计规范。
4.4 设计依据
Ø 《智能建筑设计标准》 GB/T50314-2006
Ø 《民用建筑电气设计规范》 JGJ/T16-92
Ø 《电气装置安装工程施工及验收规范》 GB232—92
Ø 《建筑与建筑群综合布线系统工程设计规范》 GB/T 50311—2000
Ø 《建筑与建筑群综合布线系统工程施工与验收规范》 GB/T 50312—2000
Ø 《国际综合布线系统标准》 ISO/IEC 11801
Ø 《通信光缆的一般要求》 GB/T7427-87
Ø 《大楼通讯综合布线系统标准》（邮电部部颁行业标准） YD/T926。2-2000
Ø 《非屏蔽双绞线布线测试标准》 TIA/EIA TSB67
Ø 《商用建筑线缆标准》 EIA/TIA-568A
Ø 《商用建筑通信设施管理标准》 TIA/EIA 606标准
Ø 《商用建筑通信设施接地与屏蔽要求管理标准》 TIA/EIA 607标准
Ø 《商用建筑标准通信路径和间隔管理标准》 TIA/EIA 569标准
Ø 国家现行《建筑安装工程质量检验评定标准》
Ø BS800，EN55014 无线电干扰极限
Ø BS1433－用于电气的铜
Ø BS2757，IEC8－绝缘材料的分类
Ø BS7430—接地
Ø 工程设计手册
以上所列的标准和规范是必须但不是唯一执行的法律文件,如果所列文件在系统竣工前改版，以最新版本为准。
4.5 系统设计
一、系统设计综述
本工程采用数据主多模光纤及语音主干大对数铜缆、水平布线采用六类同一布线的配置解决方案,此系列配置具有较高的性能价格比，同时系统应用也具有互换性,对于高速网络、语音、多媒体等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展需求。整个布线系统由工作区子系统、水平干线子系统、管理子系统、主干子系统、设备间子系统及建筑群之间子系统等，采用星形结构布放线缆.方案设计充分考虑了高度的可靠性，高速率传输特性,灵活性及可扩充性等.
产品选型主要包括：
系统采用清华同方布线产品。
水平：采用六类四对双绞线.
语音主干:采用50对三类大对数电缆；
数据主干：垂直主干采用8芯多模光纤。
光纤配线架: 19”标准 配线架。
本综合布线系统能够支持10Mbps以太网、100Mbps以太网、1000Mbps以太网、10G以太网以及RS-422、RS—485、FDDI、Toking Ring LAN、155/622Mbps ATM等网络及应用。支持中国电信的ISDN、B—ISDN、DDN、ADSL、PSTN、PAC、FRN等网络及应用.支持图像信号、控制信号的传输。
说明：
综合布线系统分配线间分布在各楼层。(机房设置在2楼）。
信息点及配线间分布详见系统平面设计图纸。
二、工作区子系统
工作区由各个办公区域构成，是由终端设备及其连接到水平子系统信息插座的接插软线组成。一般装有通信接线盒，装上相应的面板及按终端应用而配置的相应的信息模块。再以跳接线从信息模块连接到终端如电话、个人计算机、工作站.
Ø 语音和数据信息模块CM310G—WH系列模块，以不同的模块颜色标识区别，信息模块采用45度（斜角)安装方式,语音、数据插口可以灵活、简便地互换,每个信息模块上有清晰标签以避免人工接线错误。
Ø 面板采用双口面板,防火、坚固，满足国际V94—0阻燃标准。
Ø 标准信息座办公区域均为墙面暗装底边距地30厘米,每组信息座附近应配备220V电源插座，以便为数据设备供电,建议安装位置距信息座不小于10厘米.在大面积的办公区，信息插座可安装于办公台隔断内.
Ø 工作区的数据跳线采用RJ45六类跳线，语音跳线采用RJ45-RJ11普通电话跳线，工作区的铜缆跳线配置比例为信息点1：1。
三、水平子系统
根据规范，水平子系统应由工作区的信息插座至楼层配线设备的配线电缆或光缆等组成。
水平子系统示意图
Ø 数据和语音信息点水平子系统采用双绞线，水平线缆采用先进的CC71004六类双绞线产品,线缆具有极高的抗电磁干扰性(EMC),符合ANSI/TIA/EIA 568B。2—1 CAT6，ISO/IEC 11801:2002（EDITION2)CLASS E等标准;
Ø 水平子系统传输线缆由同一金属线槽引向用户区。
水平线缆的计算方式如下(按每个机房管理的区域为统计单位区域计算）：均线缆长度=（最大线缆长度+最小线缆长度）/2*1。1+10（米）；
l 平均每箱线缆铺放点数=305米/平均线缆长度(取整数)
l 每个机房所需线缆箱数=每个机房总点数/平均每箱线缆铺放点数
说明：
1. 最大线缆长度为最远插座到配线架的水平线缆长度；
2. 最小线缆长度为最近插座到配线架的水平线缆长度;
3. 以上长度为图纸度量,实际施工中线槽有起伏弯曲，因此计算平均长度时需按10%的增量计算，另外线缆端接安装需考虑一定线缆长度冗余,两端共需容余10米;
4. 每箱六类双绞线长度为305米，铺放线缆时考虑有多余的废线.
四、管理子系统
管理子系统是指位于相关楼层的弱电间,由配线架和相应的跳线组成。

考虑到综合布线系统的开放性及通用性，数据及语音信息点水平方均配置24口快速模块化配线架。24口快速模块化配线架采用同方公司的CP21024;
各IDF按数据及语音信息点除以24得出模块化配线架数量。主干端语音配线架采用110配线架.
数据信息点主干端由于采用光纤系统，每个IDF分别由MDF引入1条12芯或6芯单模光纤.
对于IDF快接式跳线，对于数据系统采用RJ45六类跳线，建议按数据信息点1：1的比例配置。考虑到在管理间的配线跳接时，对跳线有不同长度的要求，建议所有跳线均采用1.5米的长度.
由于成品光纤跳线稳定性很高,因此光线跳线采用原装跳线光缆,这样保证了系统性能，又可为用户节省大量投资.
根据本工程性质及特点,管理子系统设备采用管理间专用机柜安装，机柜为19英寸标准，材料选用金属喷塑，并配有网络设备专用配电电源端接位置，可将网络设备同放置其中.此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范、并具有一定的屏蔽作用等优点.
配线设备采用色标区分各类用途的配线区，语音：白色，A区数据:蓝色，B区数据：棕色，单点数据：灰色，实验室数据:黄色；用相应颜色的标签（或跳线）区分各类用途的配线区。
配线架标识方法。
1） 垂直数据主干用 NnnXYxxx标识.
其中：
N———— 用A、B、C、D ……表示地块类不同建筑物，只有一栋时可省略该位;
nn———— 用两位数字表示第几层楼。如果整栋建筑物只有一层（或只租用了其中的一层）， 该处可省略；
X———- 用a、b、c表示一层楼内不同的配线间，只有一个配线间时可省略该位;
Y—--- 用M表示多模光纤，用S表示单模光纤；
xxx——-— 流水号，用数字表示.
2） 垂直语音主干用 NnXVxxx标识。
其中N、n、X的表示方法同上，V代表语音,xxx为流水号。
由于管理间内要安装网络设备,因此管理间需进行必要的装修或同等条件的办公室内， 并配备照明设备以便于设备维护，同时为保证网络的可靠运行，管理间内由强电专业配备独立供电的220V电源插座，每管理间功率不小于400W.
五、垂直主干及建筑群主干子系统
垂直主干线系统由连接主设备间MDF与各管理子系统IDF之间的干线光缆及大对数电缆构成，设备间以放射式向各层IDF设备间星型配出线缆，根据EIA/TIA 568—B1标准的干线非独立于应用的原则，本方案干线配置如下：
Ø 语音主干:
语音主干由位于二层网络机房的设备间向各IDF星型配出大对数电缆，我们按照图纸要求，采用三类50对三类大对数电缆，充分保证系统容量需求及通话质量。
Ø 数据光纤主干：
光纤主干由二层的网络主机房向管理区星形铺设，采用光纤作为传输介质具有：频带宽、通信容量大、不受电磁干扰和静电干扰的影响、在同一根光缆中，邻近各根光纤之间几乎没有串扰、保密性好、线径细、体积小、重量轻、衰耗小、误码率低等优点.虽然目前一些具有光口的网络设备价格略高，但最新的高品质网络设备无一例外的具备光纤端口，而不论用户选用哪种介质；并且光纤这种介质的主要原料是地球上储量极为便宜的石英，它又具有其它介质无法比拟的优点，因此必要将发展成为今后最主要的传输介质，而与其相应的各种设备必将在近几年内得到高速发展，价格也将随之大幅降低。
每条垂直主干子系统的主干语音电缆（光缆）计算原则为：
安装主干语音电缆(光缆）长度=图纸测量长度*1.05+15（米）
说明：
l 安装主干语音电缆(光缆）长度是指具体施工时必须铺设电缆的长度;
l 图纸测量长度为根据图纸测量出从一端配线架到另一端配线架的主干电缆长度；
l 由于实际铺放电缆的线槽是有起伏弯曲的，同时大电缆弯曲铺放时须保持较大的弯曲半径,因此实际在线槽中铺放主干电缆的长度比图纸测量的长度有5％的增量；
l 主干电缆在两端安装时需有一定的安装冗余长度，总共需15米。
l 系统在二楼网络机房引一根12芯的光缆到原办公楼一楼监控中心，作为弱电通信传输主干用途.
六、设备间子系统
语音和数据的主设备间子系统由设备间的数据主配线设备（光纤终接箱）、语音主配线设备及相关支撑硬件组成.
Ø 数据主配线架采用机架式光纤配线架;
Ø 语音主配线架采用100对110型配线架；
Ø 配备足够的双芯快接式语音跳线及相应的跳线过线槽；
设备间子系统所有设备均安装在19"标准落地机柜中。该机柜正面安装玻璃门，使管理人员能够在不打开机柜的时候就可以看清面板上的跳线情况，看到网络设备的工作状态。由于机柜为全封闭型，使所有线缆(大对数双绞线和跳线)均被封闭在机柜内,无关人员不可能接触到布线系统，使系统的可靠性得到了极大的提高。
4.6 系统主要设备技术参数
（1)六类4对非屏蔽双绞线(低烟无卤）
4×2×23AWG UTP CAT6 250MHz HSYVP Installation Cable
适用建筑物数字通信用水平对绞电缆
带宽级别 CLASS E 250MHz
性能超过ANSI/TIA—568—C。2 、YD/T1019 六类标准
物理机械特性:
● 线规：23AWG
● 绝缘层：高密度聚乙烯（HDPE）,厚度：0。2mm
● 外护套：低烟无卤阻燃聚乙烯(LSNHP),厚度：0。5mm
● 线缆外径：6.3 ±0。5mm
● 骨芯结构：十字龙骨芯
● 线缆颜色:白色(RAL7035）
● 毛重:14。5Kg（305m/轴)
● 最大承受拉力:11。34Kg
● 安装温度：0至 50℃
● 工作温度：-20至60℃
电气性能：
● 最大电容:≤5。6nF/100m
● 最大直流电阻：≤9。38Ω/100m
认证：
● 符合RoHS盟环保认证
● 符合UL防火等级认证
(2）三类室内25/50/100对大对数线缆
适用建筑物语音通信垂直区对绞电缆
性能超过ANSI/TIA-568—C。2三类标准
物理机械特性:
● 线规：24AWG
● 绝缘层：高密度聚乙烯（HDPE）
● 外护套:聚氯乙烯（PVC）
● 线缆外径：11.0±1.5mm（25对）；17。0±1.5mm（50对)；23。0±2。0mm（100对）
● 线缆颜色：灰色
● 毛重：60Kg/25对 105Kg/50对 185Kg/100对
● 最大承受拉力:2.8Kg/线对
● 安装温度：0至 50℃
● 工作温度：—20至60℃
电气性能:
● 最大电容：5.6nF/100m
● 最大直流电阻：9.5Ω/100m
（3）万兆室内多模光缆
产品特性:
l 02－12芯，900μm紧套光纤
l 纤芯直径：50±2.5μm，包层直径:125±2。5μm
l 支持10Gbps传输最高达550米
l 芳纶加强元件
l PVC、LSZH护套可选
l 支持骨干网建设和光纤到工作区应用
l 光纤的几何尺寸一致性好
l 水绿色外皮
l 符合YD/T1258。4、IEC794、ICEA596、CR-409等标准
(4）六类非屏蔽信息模块(上下卡）
l 性能超过ANSI/TIA—568-C.2六类标准
l T568A和T568B布线通用标签
l 高强度防火塑料，可接22-24线规
l 50u〞镀金层，提供最少750次重复插拔
l 自带防尘盖设计风格
l 美观、坚固、耐用、环保
l 工作温度:－10至60℃
l 阻燃性能符合UL94V—0
l 可选颜色：白色、蓝色、绿色、红色
（5）墙上型双口面板
产品特性：
l 采用优质阻燃型工程塑料
l 美观、坚固、耐用、环保
l 自带电脑电话标块
l 自带标签条，方便管理
l 弹簧门插口
l 支持ROTA解决方案
l 阻燃性能符合UL94V—0
(6）六类非屏蔽数据跳线
产品特性：
l 性能超过ANSI/TIA-568—C.2标准
l 制造精确以确保稳定的电气性能
l 线规24AWG/7
l 50u〞镀金层,保证多次插拔的良好导通性
l 支持ROTA 六类解决方案
l 可选长度:1m/2m/3m/5m
l 可选颜色：橙色/黄色/蓝色/红色/白色/灰色/黑色
l 工作温度：－10至60℃
（7)超五类110－RJ45非屏蔽跳线
产品特性:
l 制造精确以确保稳定的电气性能
l 线规24AWG/7
l 支持ROTA 3类、5类、5e类解决方案
l 可选线对:1对、2对、4对
l 可选长度：2m/5m
l 可选颜色：灰色
（8）六类24/48口非屏蔽数据配线架
产品特性：
● 性能超过ANSI/TIA—568-C。2标准
● 背部具有利于理线的金属化支撑架
● 支持6类非屏蔽解决方案并向下兼容
● 50u〞镀金层,保证多次插拔的良好导通性
● 端口数量：24口/48口
● 用于19〞标准机柜
● 高度1U/24口 2U/48
（9）金属理线器
产品特性:
l 金属设计，承载强度高
l 方便线缆整理
l 与ROTA 数据配线架搭配使用
l 与ROTA语音配线架搭配使用
l 用于19〞标准机柜
l 高度1U
(10） 100对机架式110配线架
产品特性：
l 提供满配的4/5对连接模块及标签条
l 满足ANSI/TIA-568-C。2超5类标准
l 符合T568A和T568B打线方式
l 适用于设备间的水平布线端接以及CP点的互配端接
l 用于19〞标准机柜，高度1U
l 支持ROTA解决方案
（11） 110连接块
产品特性：
l 配合110配线架使用
l 清晰色标便于安装
l 可选连接块：4对/5对
l 支持ROTA解决方案
（12）FP700A型光纤配线架
适用于管理间水平成垂直光纤的端接
产品特性:
l 灵活的连接器前面板，用来固定连接耦合器
l 适用于与SC/ST/LC/FC等耦合器的端接
l 保护光纤避免尘土和其它损害,保护用户投资
l 铝合金材质，方便安装
l 锁扣式设计，方便安装
l
