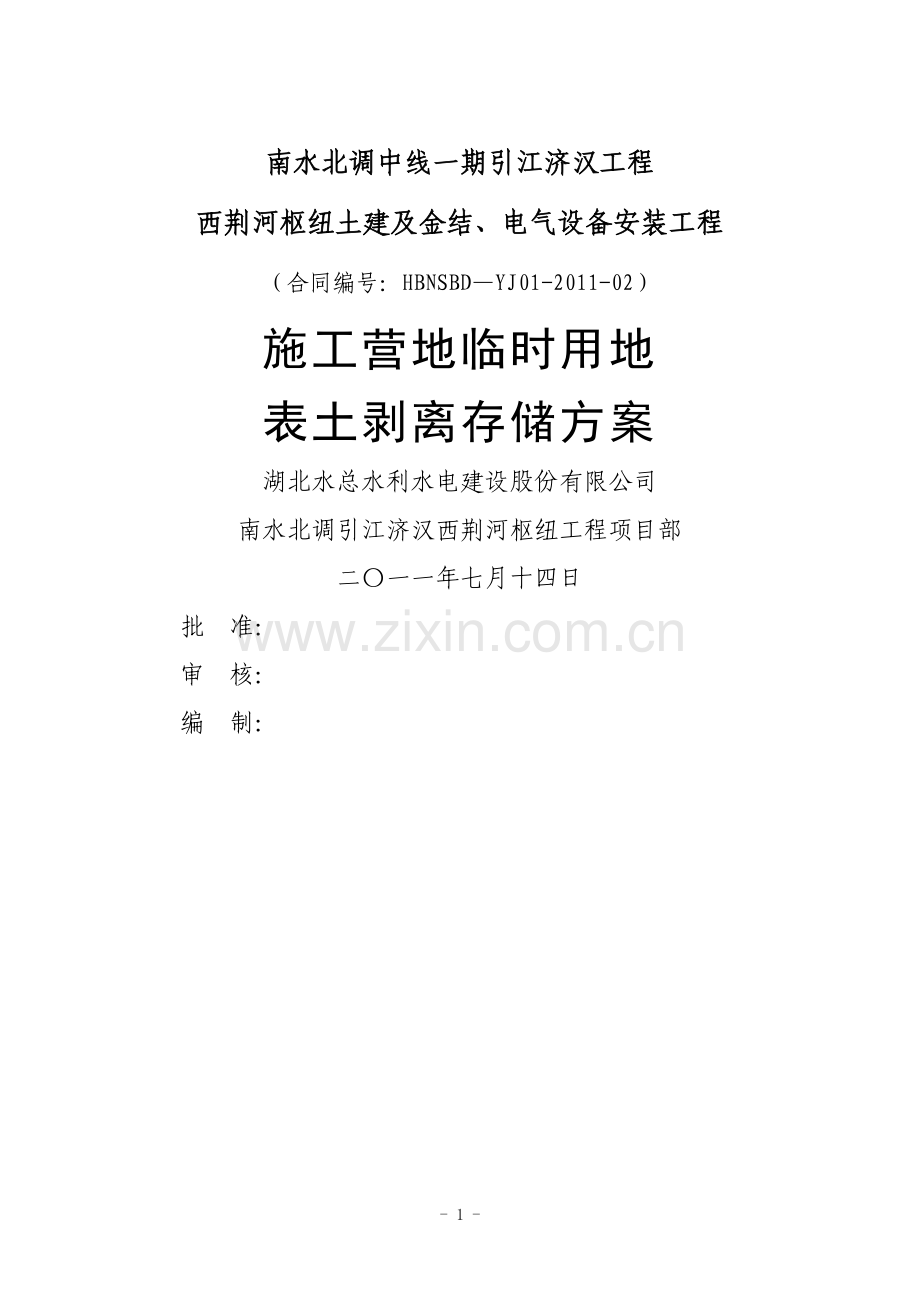

施工营地临时用地表土剥离存储方案.doc

南水北调中线一期引江济汉工程
西荆河枢纽土建及金结、电气设备安装工程
（合同编号：HBNSBD—YJ01-2011-02）
施工营地临时用地
表土剥离存储方案
湖北水总水利水电建设股份有限公司
南水北调引江济汉西荆河枢纽工程项目部
二〇一一年七月十四日
批 准：
审 核：
编 制：
- 3 -

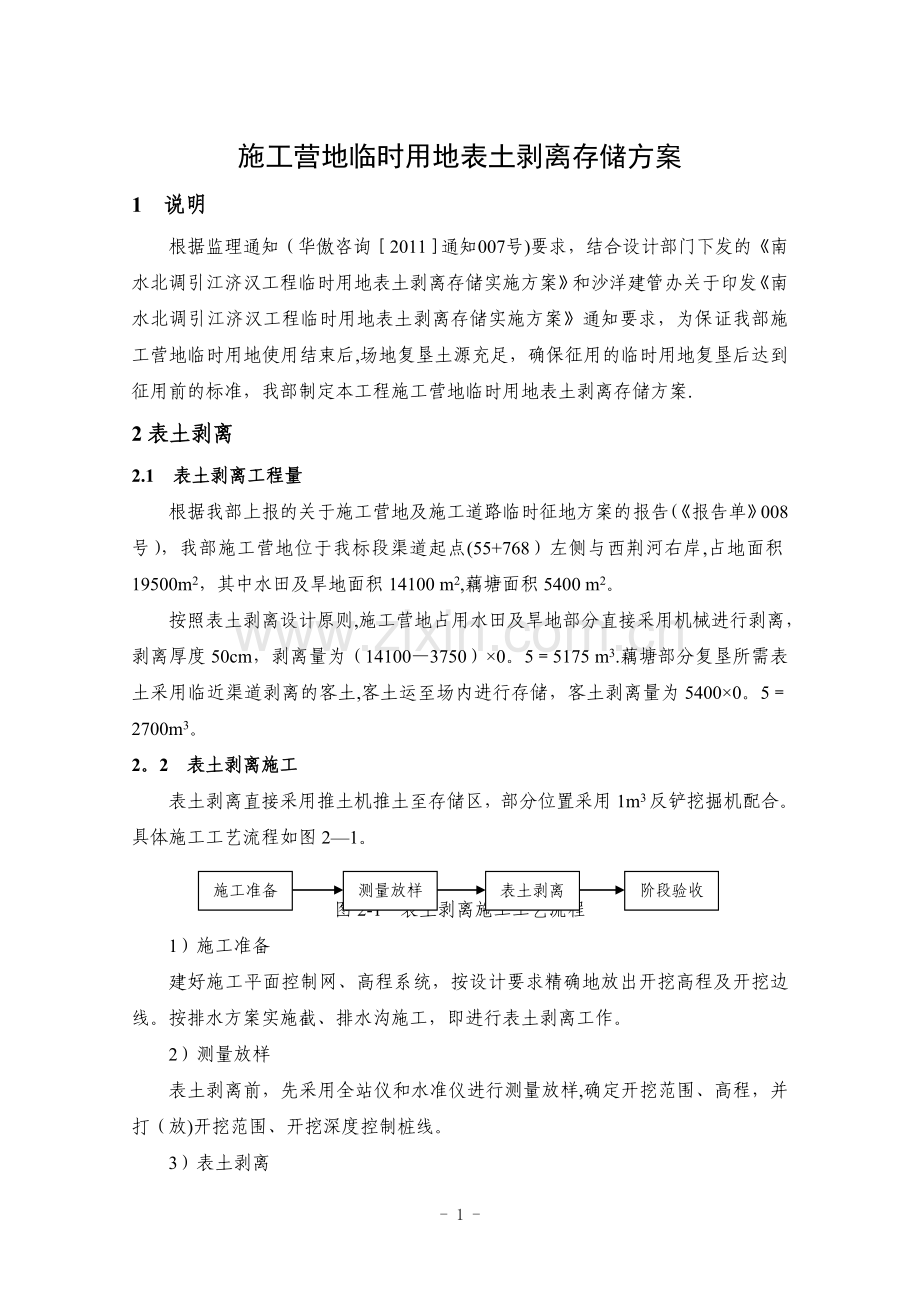

施工营地临时用地表土剥离存储方案
1 说明
根据监理通知（华傲咨询［2011］通知007号)要求，结合设计部门下发的《南水北调引江济汉工程临时用地表土剥离存储实施方案》和沙洋建管办关于印发《南水北调引江济汉工程临时用地表土剥离存储实施方案》通知要求，为保证我部施工营地临时用地使用结束后,场地复垦土源充足，确保征用的临时用地复垦后达到征用前的标准，我部制定本工程施工营地临时用地表土剥离存储方案.
2表土剥离
2.1 表土剥离工程量
根据我部上报的关于施工营地及施工道路临时征地方案的报告（《报告单》008号），我部施工营地位于我标段渠道起点(55+768）左侧与西荆河右岸,占地面积19500m2，其中水田及旱地面积14100 m2,藕塘面积5400 m2。
按照表土剥离设计原则,施工营地占用水田及旱地部分直接采用机械进行剥离，剥离厚度50cm，剥离量为（14100—3750）×0。5＝5175 m3.藕塘部分复垦所需表土采用临近渠道剥离的客土,客土运至场内进行存储，客土剥离量为5400×0。5＝2700m3。
2。2 表土剥离施工
表土剥离直接采用推土机推土至存储区，部分位置采用1m3反铲挖掘机配合。具体施工工艺流程如图2—1。
施工准备
表土剥离
测量放样
阶段验收

图2-1 表土剥离施工工艺流程
1）施工准备
建好施工平面控制网、高程系统，按设计要求精确地放出开挖高程及开挖边线。按排水方案实施截、排水沟施工，即进行表土剥离工作。
2）测量放样
表土剥离前，先采用全站仪和水准仪进行测量放样,确定开挖范围、高程，并打（放)开挖范围、开挖深度控制桩线。
3）表土剥离
根据测量放样，施工营地临时用地最宽处约150米，存储区位于施工营地北端，平均宽度约30米.表土剥离计划采用2台推土机直接推土至存储区存放,部分边角位置采用1。0m3反铲挖掘机配合开挖集料，再采用推土机推至存储区.
临近施工营地的渠道部分的客土剥离采用1m3反铲挖掘机开挖装车，10T自卸汽车运输至施工营地北端的存储区存放.
3 表土存储
按照表土存储设计原则，结合施工营地现场实际地形条件，我部计划在施工营地区内北侧集中存储剥离的表土，具体位置详见附图。
3。1 表土存储设计
根据实地测量，存储区面积3750m2,共需存储表土工程量7875m3。按照表土剥离及存储设计原则，坡比取值1:0。75，经计算，表土堆放高度取2。5m,存储区可存储方量8820m3,可满足表土存储需求。
存储区原始地面平均高程为32。50m，存储表土顶部高程35。00m.
3。2 表土存储施工
施工营地范围内的表土剥离后采用推土机直接推至存储区，渠道客土剥离后采用1m3反铲开挖装车，自卸汽车运输至存储区堆放,按照由南至北、由低到高的顺序分层回填.由于表土存储设计无压实度要求，采用推土机推平并稍作碾压即可。坡面采用1m3反铲挖掘机按设计坡比进行削坡。
回填时层面向坡外做成一定的坡度以利排水,避免施工范围内形成积水,保证边坡的稳定。
4工作历时安排及机械设备配置、人力安排
4。1 施工强度
施工营地临时用地表土剥离及存储工程量为7875m3，根据施工安排,计划8天完成，考虑设备利用率、天气等因素,平均每天施工强度为7875÷0。85÷8≈1160m3。
4。2 机械设备配置
为了满足施工强度要求，根据我公司以往的施工经验，1台160型推土机每天（按两班配置)生产能力为1300m3；计划配置1台160型推土机,每天可推土1300m3，大于要求的日施工强度1160 m3，能够满足施工强度要求。
1台1。0m3反铲挖掘机每天(按两班配置）生产能力为1500m3,计划配置1台1。0m3反铲挖掘机配合4辆10t的自卸汽车,0。5km运距,每天可挖运土方1500m3,大于要求的日施工强度1160 m3,能够满足施工强度要求。
另配置1台160型推土机配合推土及存储区整平.
表土剥离及存储施工主要机型设备配置见表4—1。
表4—1表土剥离及存储施工主要机型设备配置表
序号
设备名称
型号
数量
国别产地
制造
年份
生产能力
备注
1
挖掘机
DH220
1台
韩国
2009年
800m3/台班

2
推土机
SD16TL
2台
山推
2010年
650m3/台班
备用1台
3
自卸汽车
10t
5台
十堰
2008年

备用1台
4。3 人力安排
根据投入设备情况，我部拟配备施工管理人员2人，机械操作人员15人.
5表土防护措施
我部施工营地场内表土集中存储方式，按照设计要求，存储期间需在存储区设置表土防护措施，防止表土流失或发生垮塌.措施如下：
（1）存储区四周沿坡脚外侧50cm开挖排水沟，以排除雨水及渗水。根据现场地形东北高西南低,排水沟按地势做成一定坡度，积水自然排入西南侧低洼处。并与施工营地排水沟相连，形成施工营地区排水体系.
(2）存储区四周坡脚采用袋装土加固,防止水土流失，袋装土根据表土回填进度,采用人工分层堆码,并与回填边坡设计坡度保持一致。
（3）存储区回填顶部向外侧做成一定坡度，以利于排水.
