起重机械施工细则.doc

河南省特种设备安全检测研究院
作业指导书
文件编号：HATJ/XZ-QZ-01-2016
标题
起重机械安装、改造、重大修理监督检验实施细则
版次：F版 第1次修改
页码：第22页  共22页

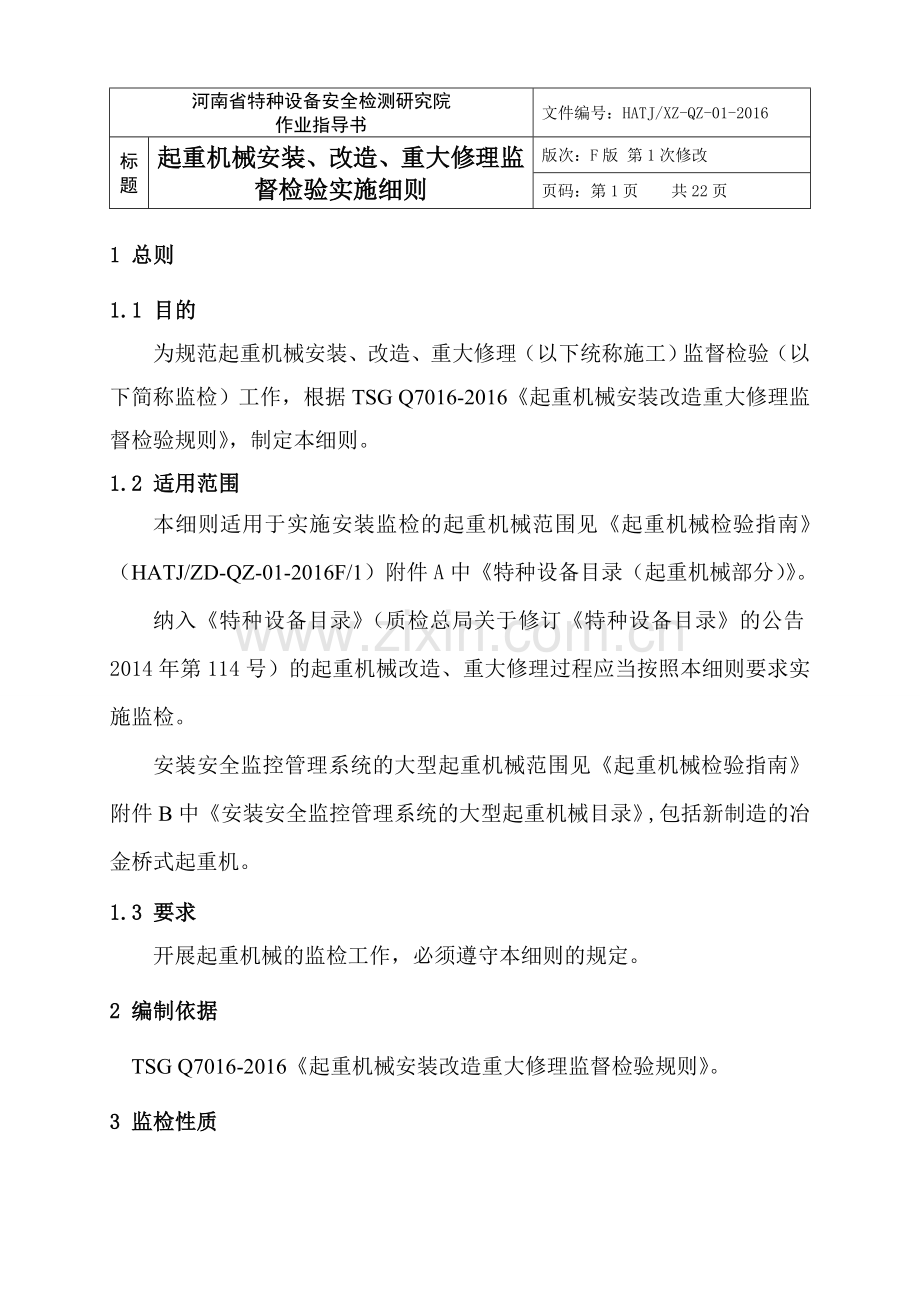

1 总则
1.1 目的
为规范起重机械安装、改造、重大修理（以下统称施工）监督检验（以下简称监检）工作，根据TSG Q7016-2016《起重机械安装改造重大修理监督检验规则》，制定本细则。
1.2 适用范围
本细则适用于实施安装监检的起重机械范围见《起重机械检验指南》（HATJ/ZD-QZ-01-2016F/1）附件A中《特种设备目录（起重机械部分）》。
纳入《特种设备目录》（质检总局关于修订《特种设备目录》的公告2014年第114号）的起重机械改造、重大修理过程应当按照本细则要求实施监检。
安装安全监控管理系统的大型起重机械范围见《起重机械检验指南》附件B中《安装安全监控管理系统的大型起重机械目录》,包括新制造的冶金桥式起重机。
1.3 要求
开展起重机械的监检工作，必须遵守本细则的规定。
2 编制依据
TSG Q7016-2016《起重机械安装改造重大修理监督检验规则》。
3 监检性质

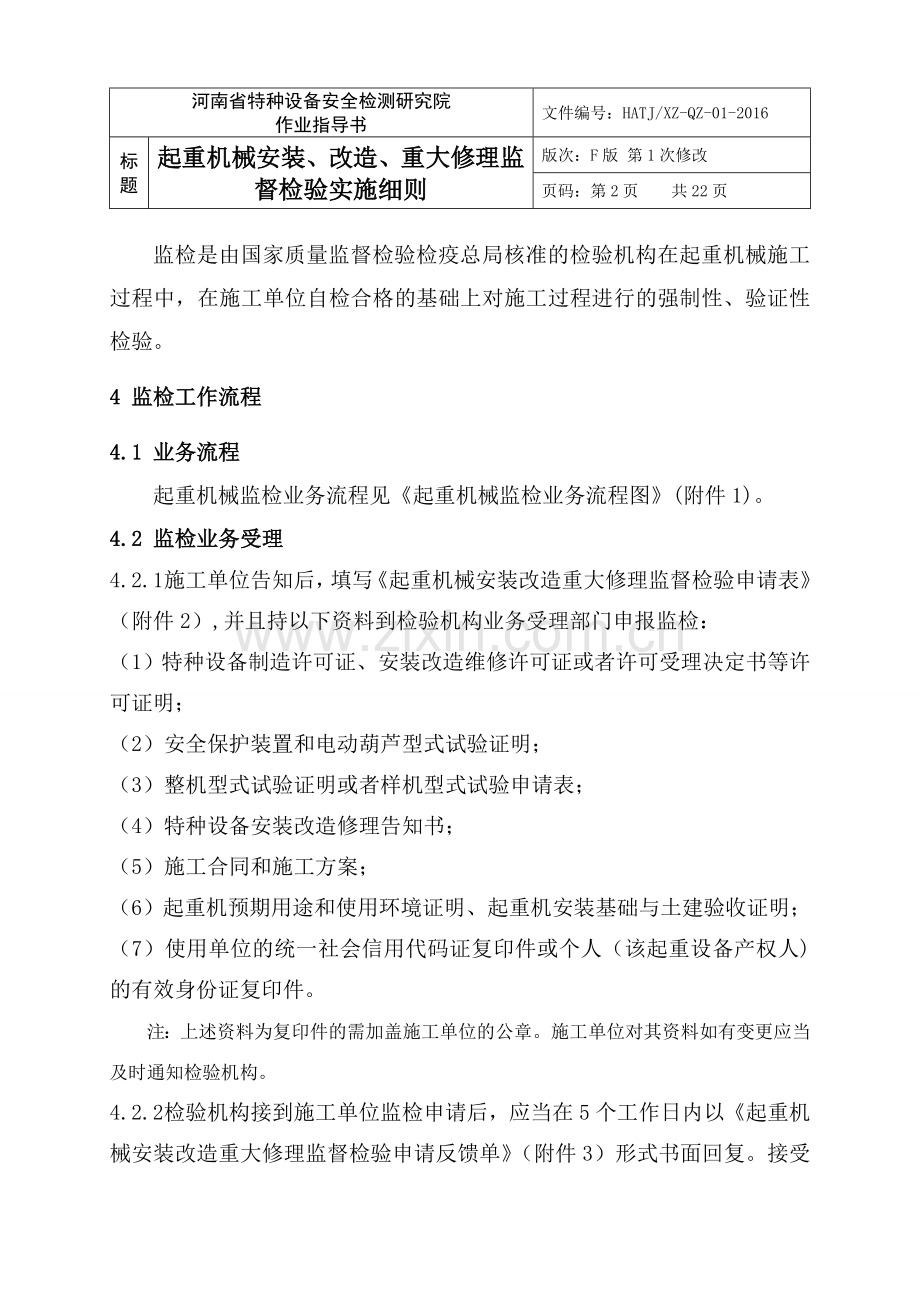

监检是由国家质量监督检验检疫总局核准的检验机构在起重机械施工过程中，在施工单位自检合格的基础上对施工过程进行的强制性、验证性检验。
4 监检工作流程
4.1 业务流程
起重机械监检业务流程见《起重机械监检业务流程图》(附件1)。
4.2 监检业务受理
4.2.1 施工单位告知后，填写《起重机械安装改造重大修理监督检验申请表》（附件2）,并且持以下资料到检验机构业务受理部门申报监检：
（1）特种设备制造许可证、安装改造维修许可证或者许可受理决定书等许可证明；
（2）安全保护装置和电动葫芦型式试验证明；
（3）整机型式试验证明或者样机型式试验申请表；
（4）特种设备安装改造修理告知书；
（5）施工合同和施工方案；
（6）起重机预期用途和使用环境证明、起重机安装基础与土建验收证明；
（7）使用单位的统一社会信用代码证复印件或个人（该起重设备产权人)的有效身份证复印件。
注：上述资料为复印件的需加盖施工单位的公章。施工单位对其资料如有变更应当及时通知检验机构。
4.2.2 检验机构接到施工单位监检申请后，应当在5个工作日内以《起重机械安装改造重大修理监督检验申请反馈单》（附件3）形式书面回复。接受申请的应当在接受申请后5个工作日内根据施工单位的要求作出监检安排，不接受申请的应当一次性说明理由。
4.3 监检环境条件
4.3.1 被监检起重机械的状况、施工监检现场的环境和工作条件应符合有关安全技术规范、标准及使用说明书的要求。
4.3.2 被监检起重机械周围不应有影响监检的异常情况。
4.3.3 施工监检现场环境应整洁，不应有影响起重机械监检结果的物品、设施和与监检无关的人员等，需设置现场检验警示标志时，应设置检验标志。
4.4 监检工作程序
监检工作程序见《起重机械监检流程图》（附件9）。
4.5 一般要求
根据施工单位拟施工设备的具体情况，应至少配备2名有相应资格的监检人员实施监检，监检人员应当由检验机构告知施工单位。
监检人员进入施工现场实施监检时，应当执行《安全管理程序》和《现场检验安全规定》，穿戴必要的个体防护用品。
4.6 监检过程中提供的资料
施工监检工作过程中，监检人员应当向施工单位要求提供以下资料：
（1）质量计划、施工作业（工艺）文件；
（2）现场施工的项目负责人、质量保证体系责任人员、专业技术人员和技术工人名单和特种设备作业人员证；
（3）产品技术资料（设计文件、产品质量合格证明、安装及其使用维护保养说明等）；
（4）改造、重大修理的设计文件；
（5）施工过程的自检记录、验收资料。
上述文件、资料如果有变更，施工单位应当及时通知检验机构。
5 监检项目和要求
5.1 各类起重机械的安装监检项目、类别、内容、要求和方法按照《桥(门)式起重机安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-02-2016F/1）、《塔式起重机安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-03-2016F/1）、《流动式起重机安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-04-2016F/1）、《门座式起重机械安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-05-2016F/1）、《升降机安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-06-2016F/1）和《机械式停车设备安装改造重大修理监督检验项目、内容、要求和方法》（HATJ/XZ-QZ-07-2016F/1）进行。
5.2 起重机械的改造、重大修理监检项目、类别、内容、要求和方法，应按照5.1的基本要求，根据改造、重大修理和移装的具体情况调整相应监检项目和要求。
5.3 监检机构根据起重机械施工的实际情况和设备特点，现场监检发现监检方案的监检项目和要求不能满足要求，确定需要增加监检项目时，应按照《开展新检验项目管理程序》执行。
5.4 塔式起重机、施工升降机在安装监检结束后，塔式起重机的爬升和施工升降机的加节作业过程不实施安装监检，使用单位应当制定其作业的操作规程，保证作业安全和使用安全性能。
5.5 本细则监检项目中含吊具[注1]和轨道（轨道基础除外）的检验，不含索具[注2] 的检验。
起重机械上所附设的升降装置和用于安装修理等用途的起重设备，作为整机的附属装置随同整机一并检验，其检验项目可根据实际情况确定。
注1：起重机械吊具，是指用于将需要吊运的重物与起重机械承载钢丝绳（或者链条）联结起 来、以实现吊运目的的起重机械部件，属于起重机械本体的一部分，如起重机械吊钩、抓斗、电磁吸盘、集装箱专用吊具等。
注2：起重机械索具，是指吊具与吊运重物有效联结的辅助用具，如用于捆绑重物并且联结吊钩的绳索、吊带、链条等。
5.6 从事监检工作的检验人员（以下简称监检人员）对施工监检进行资料审查、现场监督、实物检查，在施工单位提供的设计文件、工作见证（检查报告、试验报告、记录表、卡等，下同）上签字确认。监检人员在工作见证资料上签字确认时，应当注明监检确认方式（资料审查、现场监督、实物检查）、具体内容和签字日期并且填写《起重机械安装改造重大修理监督检验见证资料确认清单》（附件8）。
5.7 监检人员应当根据各类起重机械项目记录（见7.1.1）中的项目和要求，从事施工监检工作，及时记录、填写起重机械安装改造重大修理监督检验项目表（见7.2.1），对施工单位提供的技术文件应当予以保密。
5.8 施工监检项目分类
A类监检项目，监检人员根据各类起重机械原始记录中相应的监督检验项目的要求，进行资料审查、现场监督、实物检查，并且进行确认，判断是否符合其相应要求，未经监检确认或者监检确认不合格，不得转入下道工序。
B类监检项目，监检人员根据各类起重机械原始记录中相应的监督检验项目的要求，进行资料审查、现场监督、实物检查（可抽查），并进行确认，判断是否符合要求。
6 监检中发现问题的处理
监检人员在施工监检过程中发现的一般问题由监检人员向施工单位发出《特种设备监督检验工作联络单》（附件4，以下简称工作联络单）。对发现的严重问题[注3]由检检机构向施工单位出具《特种设备监督检验工作意见通知书》（附件5，以下简称意见通知书）。施工单位应当与监检人员或者检验机构商定的期限内对监检联络单、监检意见书中提出的问题进行处理并书面回复。
监检意见书应当及时报送使用地特种设备安全监督管理部门。
注3：严重问题包括施工单位不再具备施工许可条件，在施工过程中违反施工许可有关规定，施工单位质量保证体系运转严重失控，监检项目不合格并且无法整改，施工单位对监检联络单提出的问题拒不改正或未在规定时限内完成整改，对起重机械安全性能有严重影响的情况等。
7 监检记录、项目表、报告及证书
7.1 监检记录
7.1.1 各类起重机械的监检原始记录内容和格式分别按照《桥(门)式起重机安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-01-2016F/1）、《塔式起重机安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-03-2016F/1）、《流动式起重机安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-05-2016F/1）、《门座式起重机安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-07-2016F/1）、《升降机安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-09-2016F/1）和《机械式停车设备安装改造重大修理监督检验项目记录》（HATJ/JL-QZ-11-2016F/1）执行。
7.1.2 监检人员应当按照本细则和制订的监检方案的要求实施监检，及时确认并且记录。监检原始记录包括资料审查、现场监督、实物检查的项目和监检结果，以及见证材料及其确认方式。监检原始记录与施工单位提供的的见证材料应当具有可追溯性。
监检人员对施工单位提供的工作见证有怀疑时，或者检查发现不符合要求时，施工单位应当重新核对并且进行处理，监检人员应当重新确认并且记录。
7.2 监检项目表
7.2.1各类起重机械的监检项目表的内容和格式分别按照《桥(门)式起重机安装改造重大修理监督检验项目表》（HATJ/JL-QZ-02-2016F/1）、《塔式起重机安装改造重大修理监督检验项目表》（HATJ/JL-QZ-04-2016F/1）、《流动式起重机安装改造重大修理监督检验项目表》（HATJ/JL-QZ-06-2016F/1）、《门座式起重机安装改造重大修理监督检验项目表》（HATJ/JL-QZ-08-2016F/1）、《升降机安装改造重大修理监督检验项目表》（HATJ/JL-QZ-10-2016F/1）和《机械式停车设备安装改造重大修理监督检验项目表》（HATJ/JL-QZ-12-2016F/1）执行。
7.2.2 监检项目表记载监检工作过程和结果。监检项目表中“监检结果”栏内填“合格”、“不合格”、“无此项”，并且在“工作见证”栏内填写监检人员签字的工作见证名称、编号或者监检工作记录的名称、编号。在监检中发现的问题、处理情况应当在记事栏中记述。在“检验结论”栏内填写“合格”、“不合格”。
7.3 监检报告及证书
7.3.1 检验结论判定原则如下：
（1）监检项目全部合格，判定为合格。
（2）未按照监检意见书中要求的期限进行整改或者整改后仍未达到要求，判定为不合格。
7.3.2 施工监检工作结束后，检验结论判定为合格的，检验机构应当在15个工作日内出具《起重机械安装改造重大修理监督检验报告》（以下简称监检报告）和《起重机械安装改造重大修理监督检验证书》（附件6，以下简称监检证书）。
检验结论判定为不合格的，检验机构应当在15个工作日内出具《起重机械安装改造重大修理监督检验不合格通知书》（附件7，以下简称不合格通知书）。监检证书、监检报告、不合格通知书应当经检验、审核、批准人员签字，加盖检验机构检验专用章。
监检证书、监检报告一式三份，一份送施工单位，一份由施工单位交使用单位，一份检验机构存档。
不合格通知书一式三份，一份施工单位，一份检验机构存档，一份由检验机构报送使用地特种设备安全监督管理部门。
7.3.3 各类起重机械的监检报告、监检证书的内容和格式分别按照《桥(门)式起重机安装改造重大修理监督检验报告》（HATJ/BG-QZ-01-2016F/1）、《塔式起重机安装改造重大修理监督检验报告》（HATJ/BG-QZ-02-2016F/1）、《流动式起重机安装改造重大修理监督检验报告》（HATJ/BG-QZ-03-2016F/1）、《门座式起重机安装改造重大修理监督检验报告》（HATJ/BG-QZ-04-2016F/1）、《升降机安装改造重大修理监督检验报告》（HATJ/BG-QZ-05-2016F/1）、《机械式停车设备安装改造重大修理监督检验报告》（HATJ/BG-QZ-06-2016F/1）和《起重机械安装改造重大修理监督检验证书》执行。
7.4 联络单、意见书、监检记录、项目表、监检报告、监检证书和监检不合格通知书等的填写按《起重机械作业文件填写细则》执行。
7.5 项目表、意见书、监检报告、监检证书和监检不合格通知书的审核与批准执行《检验报告和证书管理程序》。
8 资料归档
8.1 施工监检工作完成后，检验机构应当将以下资料汇总存档，长期保存：
（1） 产品设计文件（总图、主要受力结构件图、电气原理图、液压或者气动系统原理图等）、安装及使用维护保养说明；
（2） 产品质量合格证（含数据表）；
（3） 监检记录、监检项目表；
（4）监检证书和监检报告，或不合格通知书；
（5） A类监检项目的相关工作见证资料（产品技术文件等原始资料除外）；
（6） 监检联络单和监检意见书；
（7） 监检申请资料及其他与施工监检工作相关的资料。
8.2 归档执行《记录控制程序》和《档案管理制度》。
9 相关文件
9.1 《起重机械检验指南》
9.2 《特种设备目录》（质检总局关于修订《特种设备目录》的公告2014年第114号）
9.3 《安全管理程序》
9.4 《现场检验安全规定》
9.5 《开展新检验项目管理程序》
9.6 《起重机械作业文件填写细则》
9.7 《检验报告和证书管理程序》
9.8 《记录控制程序》
9.9 《档案管理制度》
10 附件
10.1 附件1：《起重机械监检业务流程图》
10.2 附件2：《起重机械安装改造重大修理监督检验申请表》
10.3 附件3：《起重机械安装改造重大修理监督检验申请反馈单》
10.4附件4：《特种设备监督检验联络单》
10.5附件5：《特种设备监督检验意见通知书》
10.6附件6：《起重机械安装改造重大修理监督检验证书》
10.7附件7：《起重机械安装改造重大修理监督检验不合格通知书》
10.8 附件8：《起重机械安装改造重大修理监督检验见证资料确认清单》
10.9 附件9：《起重机械监检流程图》

附件1
起重机械监检业务流程图

附件2
起重机械安装改造重大修理监督检验申请表
监检类别：□安装 □改造 □重大修理 编号：
申请单位名称

申请单位通讯地址

申请单位联系人电话

申请单位联系人手机

使用单位名称

使用单位地址

使用单位
统一社会信用代码

设备类别

设备品种(型式)

型号规格

设备代码

产品编号

使用登记证编号

单位内编号

制造许可证编号（型式试验合格证书编号）

使用单位
安全管理人员

提交的资料：
1.特种设备制造许可证、安装改造修理许可证或者许可受理决定书等许可证明；
2.安全保护装置和电动葫芦型式试验证明；
3.整机型式试验证明或者样机型式试验申请表；
4.特种设备安装改造修理告知书；
5.施工合同和施工方案；
6.起重机预期用途和使用环境证明、起重机安装基础与土建验收证明；
7.使用单位的统一社会信用代码证复印件或加按手印的个人（该起重设备产权人)的有效身份证复印件。
备注：
(申请单位公章)

申请单位联系人(签字)： 日期： 年 月 日
注：申报单可根据情况附页填写。
起重机械安装改造重大修理监督检验申请表附页
编号：
序号
设备类别
设备品种(型式)
型号规格
设备代码
产品编号
单位内编号
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

备注：
(申请单位公章)

申请单位联系人(签字)： 日期： 年 月 日

附件3
起重机械安装改造重大修理监督检验申请反馈单

编号：

：
经审查，你单位起重机械安装改造重大修理监督检验申请(申请表编号： )：
□接受申请，我单位将在5个工作日内派出检验人员实施监督检验。
□不接受申请，理由如下：

(检验机构检验专用章)
检验机构联系人： 日期： 年 月 日

申请单位联系人： 日期：

注：本反馈单一式两份，检验机构和申请单位各执一份。

附件4
特种设备监督检验联络单
编号：
(施工单位名称) ：
经监督检验，你单位在 (使用单位名称及设备品种) 的(施工类别)过程中，存在以下问题，请于 年 月 日前将处理结果报送监检组或者检验机构：
存在的问题：

监检人员签字： 日期：

施工单位代表签字： 日期：
施工单位处理结果：

(施工单位公章)
施工单位主管负责人签字：  日期： 年 月 日
注：(1)本联络单一式三份，一份检验机构存档，两份送施工单位(其中一份处理后返回检验机构)；
(2)受检单位代表拒绝签字时，本联络单仍有效。
附件5
特种设备监督检验意见通知书
编号：
( 施工单位名称 ) ：
经监督检验，你单位在 (使用单位名称及设备品种) 的(施工类别)过程中，存在以下问题，请于 年 月 日前将处理结果报送检验机构。
存在的问题：

监检人员签字： 日期：
审核人员签字： 日期：
检验机构技术负责人签字： 日期： (检验机构检验专用章)
年 月 日

施工单位代表签字： 日期：
施工单位处理结果:

施工单位主管负责人： 日期： (施工单位公章)
年 月 日
注：(1)本单一式四份，一份检验机构存档，一份报送特种设备安全监督管理部门，两份送施工单位(其中一份施工单位处理后返回检验机构)；
(2)受检单位代表拒绝签字时，本通知书仍有效。
附件6
起重机械安装改造重大修理监督检验证书
编号：
施工单位名称
：
安装改造修理许可证编号
：
使用单位名称
：
使用单位地址
：
制造单位名称
：
设备品种
：
型号规格
：
产品编号
：
设备代码
：
制造日期
：
额定起重量
(起重力矩)
：
跨 度
(工作幅度)
：
起升高度
：
起 升 速 度
：
工作级别
：
设备所在地点
：
施工类别
: (新装、移装、改造、重大修理)
监检开始日期
：
监检结束日期
：
该起重机械(新装、移装、改造、重大修理)经我机构依据《起重机械安装改造重大修理监督检验规则》(TSG Q7016-2016)的要求进行了监督检验，其安全性能符合要求，特发此证书。

监检人员： 日期：
审 核： 日期：
批 准： 日期：

检验机构： (检验机构检验专用章或者公章)

机构核准号： 年 月 日
注：本证书一式三份，施工单位一份，使用单位一份，检验机构存档一份。

附件7
起重机械安装改造重大修理监督检验不合格通知书
编号：
施工单位名称
：
安装改造修理许可证编号
：
使用单位名称
：
使用单位地址
：
制造单位名称
：
设备品种
：
型号规格
：
产品编号
：
设备代码
：
制造日期
：
额定起重量
(起重力矩)
：
跨 度
(工作幅度)
：
起升高度
：
起 升 速 度
：
工作级别
：
设备所在地点
：
施工类别
: (新装、移装、改造、重大修理)
监检开始日期
： 年 月 日
监检结束日期
： 年 月 日
该起重机 (新装/移装/改造/重大修理)经我机构依据《起重机械安装改造重大修理监督检验规则》(TSG Q7016—2016)的要求进行了监督检验，监检结论为不合格，具体见监督检验不合格项目表(附页)。

监检人员： 日期：
审 核： 日期：
批 准： 日期：

检验机构： (检验机构检验专用章或者公章)
年 月 日
机构核准号：
注：本通知书一式三份，施工单位一份，使用单位一份，检验机构存档一份。

起重机械安装改造重大修理监督检验不合格项目表
编号：
序号
项目及其内容
监检类别
不合格描述
备注

其他需要说明的事项：

监检： 日期：
审核： 日期：

附件8
起重机械安装改造重大修理监督检验见证资料确认清单
施工单位：（章）　　　　　　　　　　　　　　　　　 　　编号：
使用单位

产品编号

设备品种

型号规格

序 号
工作见证资料
编 号
确认方式
备注
1
□合同□技术协议

□Z □S □C

2
产品设计文件检验记录

□Z □S □C

3
产品质量合格证明、安装及使用维保说明

□Z □S □C

4
□整机型式试验证明
□样机型式试验申请表

□Z □S □C

5
安装改造维修：□许可证 □受理书

□Z □S □C

6
安装改造重大修理告知书

□Z □S □C

7
现场施工作业人员资格证件清单

□Z □S □C

8
主要受力结构件的现场分段组装(焊接)的焊接作业人员资格证件清单

□Z □S □C

9
施工作业（工艺）资料

□Z □S □C

10
安装基础、附属设施及安全距离检验记录

□Z □S □C

11
部件施工前检验记录

□Z □S □C

12
部件施工过程与施工后检验记录

□Z □S □C

13
电气与控制系统检验记录

□Z □S □C

14
安全报告和防护装置检验记录

□Z □S □C

15
大型起重机械安全监控管理系统试验记录

□Z □S □C

16
性能试验记录

□Z □S □C

17
质量保证体系运行情况抽查

□Z □S □C

18
主要结构件现场焊接无损检测报告

□Z □S □C

其它

施工方
签名

日　期
年 月 日
监检员

日　期
年 　 月　 日
注：1、确认方式：“Z”代表资料审查；“S”代表实物检查；“C”代表现场监督；
2、无此项打“／”。

附件9
起重机械监检流程图
