施工电梯方案2018.doc

施工方案
目 录
目 录1
一、编制依据1
二、工程概况1
三、施工电梯基础的设计2
六、施工电梯附墙的设计9
七、施工电梯的安装和拆卸9
八、安全文明施工及注意事项9

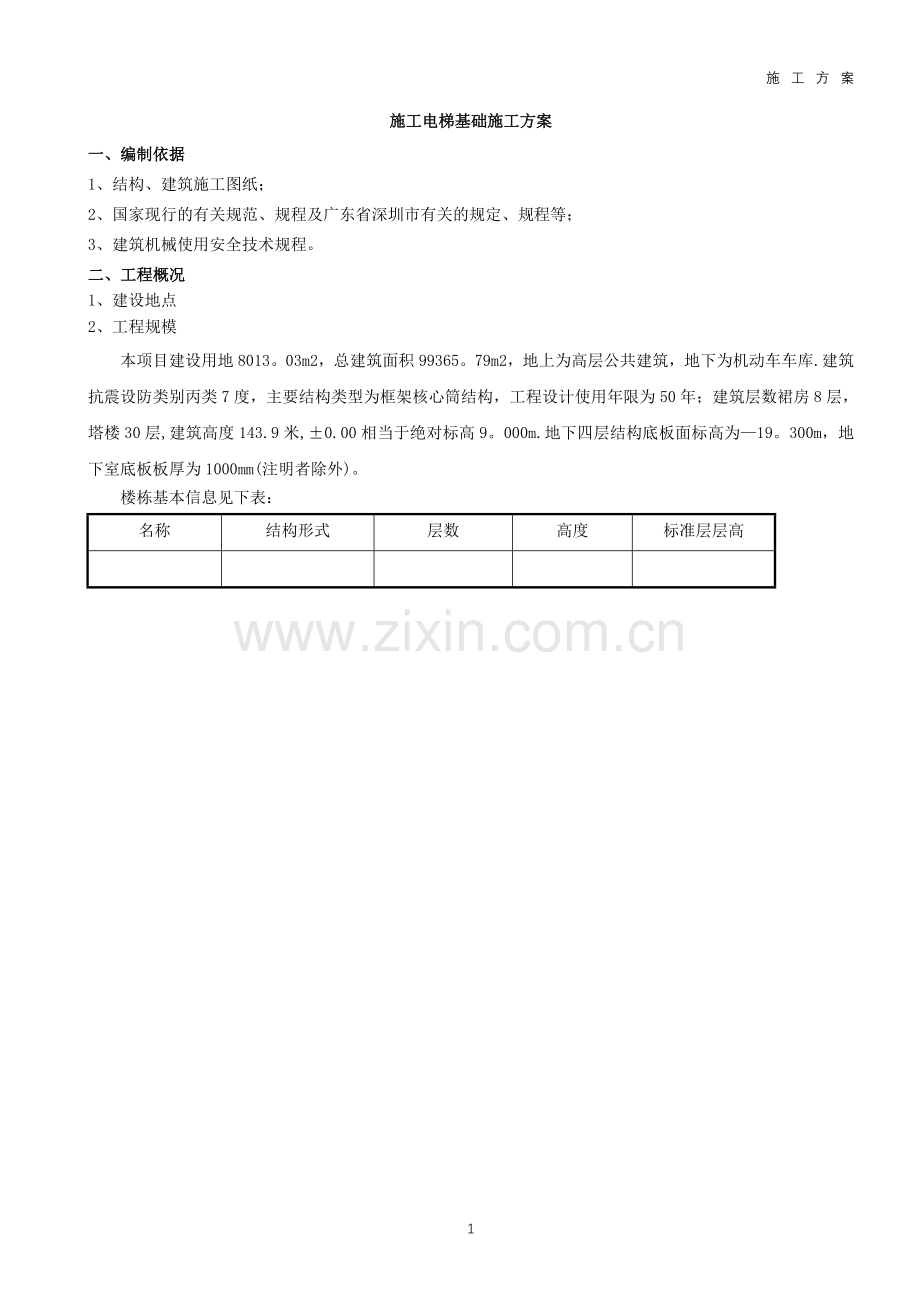

施工电梯基础施工方案
一、编制依据
1、结构、建筑施工图纸；
2、国家现行的有关规范、规程及广东省深圳市有关的规定、规程等；
3、建筑机械使用安全技术规程。
二、工程概况
1、建设地点
2、工程规模
本项目建设用地8013。03m2，总建筑面积99365。79m2，地上为高层公共建筑，地下为机动车车库.建筑抗震设防类别丙类7度，主要结构类型为框架核心筒结构，工程设计使用年限为50年；建筑层数裙房8层，塔楼30层,建筑高度143.9米,±0.00相当于绝对标高9。000m.地下四层结构底板面标高为—19。300m，地下室底板板厚为1000mm(注明者除外)。
楼栋基本信息见下表：
名称
结构形式
层数
高度
标准层层高

6

三、施工电梯基础的设计
1、设计依据
1.1、《建筑抗震设计规范》GB 50011-2010；
1。2、《建筑结构荷载规范》GB 50009—2012；
1.3、《混凝土结构设计规范》GB 50010—2010；
1。4、《建筑地基基础设计规范》GB50007—2011;
1.5、《施工现场设施安全设计计算手册》谢建民编著;
1.6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011；
1.7、《木结构设计规范》GB50005—2003；
1。8、《钢结构设计规范》GB50017-2003;
1.9、《砌体结构设计规范》GB50003—2011；
1。10、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010)；
1.11、《施工升降机》（GB/T 10054-2005）；
2、基础设置方案及选型
本工程拟选用两台施工电梯，所采用的双笼施工电梯型号为SC200/200TD，吊笼规格3200×1500,起升速度为36m/min。施工电梯基础边线紧挨结构墙柱边（附墙架采取Ⅱ型，具体长度根据所选的附墙架型定)梯笼边离结构边200公分，长×宽×厚=4400×3800×300mm，西面施工电梯为1#施工电梯，电梯基础在-1.85m地下室顶板上和南面施工电梯为2＃施工电梯,电梯基础在—1.45m地下室顶板上；
施工电梯基础直接在地下室顶板上浇筑，在地下室顶板浇筑前，预留1∅12避雷接地极与电梯基础钢筋相连，形成有效的避雷接地体；
施工电梯基础标准板厚300mm,配筋C14＠200双层双向，内设拉钩C8＠600x600，采用C35混凝土浇筑;
施工电梯具体定位见下图：
2、 施工电梯基础施工时间:
施工电梯基础施工时间计划在六月底（八层结构楼板浇筑完成），施工电梯拆除时间计划在3月30日（砌体结构收尾完成）,具体拆除时间可根据现场施工任务确定。 施工电梯详细情况详见西区使用电梯施工方案。
3、基础支撑面的加固
施工电梯基础所在的地下室顶板厚度为180㎜，为避免基础所在的地下室顶板出现裂缝和结构安全考虑，在施工电梯基础边向四周扩展1000㎜的范围内采用满堂钢管架回顶措施,架体顶部顶托将木方顶紧在上层楼板底，对上层楼板施加预应力，减小楼板受力变形,保证顶托传力均匀。
满堂钢管架布置如下:地下室顶板下负一层范围内设置纵横间距为600㎜,步距1500mm的钢管顶撑予以加固，负二层、负三层范围内设置纵横间距为1200㎜,步距1500mm的钢管顶撑予以加固竖向支撑的上下垫好木方，在纵横两个方向沿地下室层高均匀设置水平联系杆(设置顶部横杆步距不大于1.2m,顶部自由长度小于500mm）,支撑体外围挂密目安全网，平面布置见下图：
1＃、2#电梯基础钢管顶撑剖面见下图;
施工升降机计算书
计算依据:
1、《施工现场设施安全设计计算手册》谢建民编著
2、《建筑地基基础设计规范》GB50007-2011
3、《混凝土结构设计规范》GB50010-2010
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011
5、《木结构设计规范》GB50005-2003
6、《钢结构设计规范》GB50017—2003
7、《砌体结构设计规范》GB50003—2011
8、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215—2010）
9、《施工升降机》（GB/T 10054—2005）
一、参数信息
1。施工升降机基本参数
施工升降机型号
SC200/200TD
吊笼形式
双吊笼
架设总高度（m)
140。45
标准节长度（m）
1。5
底笼长（m）
3.2
底笼宽（m)
1.5
标准节重（kg)
170
对重重量（kg)
0
单个吊笼重(kg)
2200
吊笼载重（kg)
2000
外笼重（kg)
1480
其他配件总重量（kg）
0
2.楼板参数
基础混凝土强度等级
C35
楼板长（m)
8。4
楼板宽（m)
3.75
楼板厚（m)
0。18
楼板混凝土轴心抗压强度fc（N/mm2)
16。7
楼板混凝土轴心抗拉强度ft（N/mm2）
1.57
梁宽（m）
0.3
梁高（m）
0.8
板中底部短向配筋
HRB400 12@180
板边上部短向配筋
HRB400 14@100
梁截面底部纵筋
11×HRB400 25
梁中箍筋配置
HRB400 10@100
箍筋肢数
4
施工升降机基础长度l（m)
4。4
施工升降机基础宽度d（m）
3.8
施工升降机基础厚度h（m）
0。3
3。荷载参数:
施工荷载(kN/m2)
2
施工升降机动力系数n
1
二、基础承载计算
导轨架重（共需94节标准节，标准节重170kg)：170kg×94=15980kg,
施工升降机自重标准值:Pk=(（2200×2+1480+0×2+0+15980）+2000×2）×10/1000=258.6kN；
施工升降机自重:P=(1。2×(2200×2+1480+0×2+0+15980）+1.4×2000×2）×10/1000=318.32kN；
施工升降机基础自重：
Pj=1.2×l×d×h×25=1。2×4。4×3。8×0。3×25=150。48KN
P=n×(P+ Pj)=1×(318.32+150。48)=468。8kN
三、梁板下钢管结构验算
支撑类型
扣件式钢管支撑架
支撑高度h0(m）
7。2
支撑钢管类型
Ф48×3
立杆纵向间距la（m)
0。6
立杆纵向间距lb(m）
0。6
立杆水平杆步距h（m)，顶部段、非顶部段
1.2、1。5
剪刀撑设置类型
加强型
顶部立杆计算长度系数μ1
2
非顶部立杆计算长度系数μ2
2.1
可调托座承载力容许值［N］（kN)
30
立杆抗压强度设计值［f](N/mm2）
205
立杆伸出顶层水平杆中心线至支撑点的长度a（m)
0.2
立柱截面回转半径i（mm)
15.9
立柱截面面积A（mm2）
424
楼板均布荷载：q=P/（l ×d )=468。8/（4。4×3。8)=28.038kN/m2
设梁板下Ф48×3mm钢管＠0.6m×0。6m 支承上部施工升降机荷重，混凝土结构自重由结构自身承担,则：
N=（NGK+1.4×NQK)×la×lb=（28。038+1。4×2）×0。6×0。6=11。102kN
1、可调托座承载力验算
【N】=30 ≥N=11。102kN
满足要求！
2、立杆稳定性验算
顶部立杆段:λ=l0/i=kμ1（h+2a）/i= 1×2×（1。2+2×0。2）/0.0159 =201。258 ≤[λ］＝210
满足要求！
非顶部立杆段:λ=l0/i=kμ2h/i= 1×2。1×1。5/0.0159 =198.113 ≤［λ］＝210
满足要求！
顶部立杆段：λ1=l0/i=kμ1(h+2a）/i= 1.155×2×（1.2+2×0.2)/0。0159 =232.453
非顶部立杆段：λ2=l0/i=kμ2h/i= 1。155×2。1×1.5/0。0159 =228。821
取λ=232。453 ，查规范JGJ130-2011附表A。0.6，取φ=0。136
f＝ N/（φA)= 11102/(0。136×424）=192.529N/mm2≤ [f］＝205N/mm2
满足要求!
梁板下的钢管结构满足要求！
配筋如下图所示：
配筋示意图
支撑如下图所示：
支撑立面图
五、施工电梯的安全通道设计
1、施工电梯前安全通道防护棚的做法见下图:
六、施工电梯附墙的设计
6。1、施工电梯附墙支撑技术要求
6。2、上下附墙支撑间距不大于9米，即每3层设置一道。
6。3、施工电梯支架顶端的自由悬高小于等于7。5米.
6.4、施工电梯附墙支撑两连接点中心间距为1430mm。
6。5、施工电梯附墙由施工电梯安装单位根据要求，采用后置螺栓的方式进行连接.
七、施工电梯的安装和拆卸
施工电梯基础预留预埋由专业安装公司技术人员进行施工，详细的安装拆卸详后续施工方案。
八、安全文明施工及注意事项
8。1 施工前编制详细作业指导书，并对操作人员进行安全及技术交底，做到口令一致，行动听指挥；施工中认真做好安装施工记录；
8。2 施工现场以基础为中心20m以内不得有其他人员施工，谨防事故发生，安装时周围并标有醒目警示和专人看管；用警示带围起,
8。3 所有人员必须戴安全帽,高空作业人员必须带安全带，穿防滑鞋；
8.4 操作人员应身体健康并持证上岗,严禁患有高血压、心脏病、贫血等不适症状人员进入施工现场,禁止喝酒作业；
8。5 禁止高空乱丢工具,严禁操作不当造成工具或部件落下伤人；
8。6 如遇台风雷雨天气或六级以上大风,停止作业。
