交通安全设施工程检验标准.doc

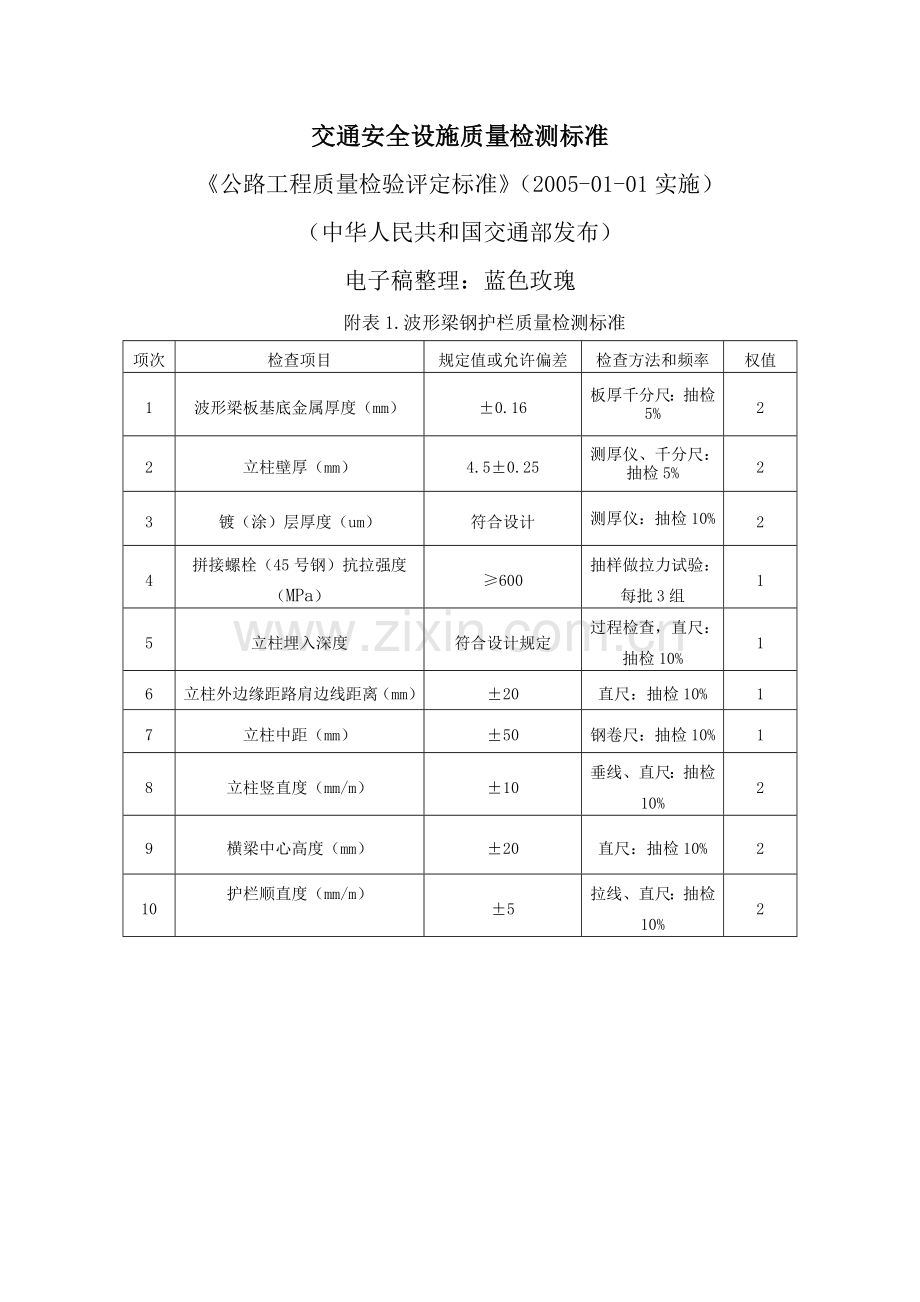

交通安全设施质量检测标准
《公路工程质量检验评定标准》（2005-01-01实施） （中华人民共和国交通部发布）
电子稿整理：蓝色玫瑰
附表1.波形梁钢护栏质量检测标准
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
波形梁板基底金属厚度（mm）
±0.16
板厚千分尺：抽检5%
2
2
立柱壁厚（mm）
4.5±0.25
测厚仪、千分尺：抽检5%
2
3
镀（涂）层厚度（um）
符合设计
测厚仪：抽检10%
2
4
拼接螺栓（45号钢）抗拉强度（MPa）
≥600
抽样做拉力试验：每批3组
1
5
立柱埋入深度
符合设计规定
过程检查，直尺：抽检10%
1
6
立柱外边缘距路肩边线距离（mm）
±20
直尺：抽检10%
1
7
立柱中距（mm）
±50
钢卷尺：抽检10%
1
8
立柱竖直度（mm/m）
±10
垂线、直尺：抽检10%
2
9
横梁中心高度（mm）
±20
直尺：抽检10%
2
10
护栏顺直度（mm/m）

±5
拉线、直尺：抽检10%
2

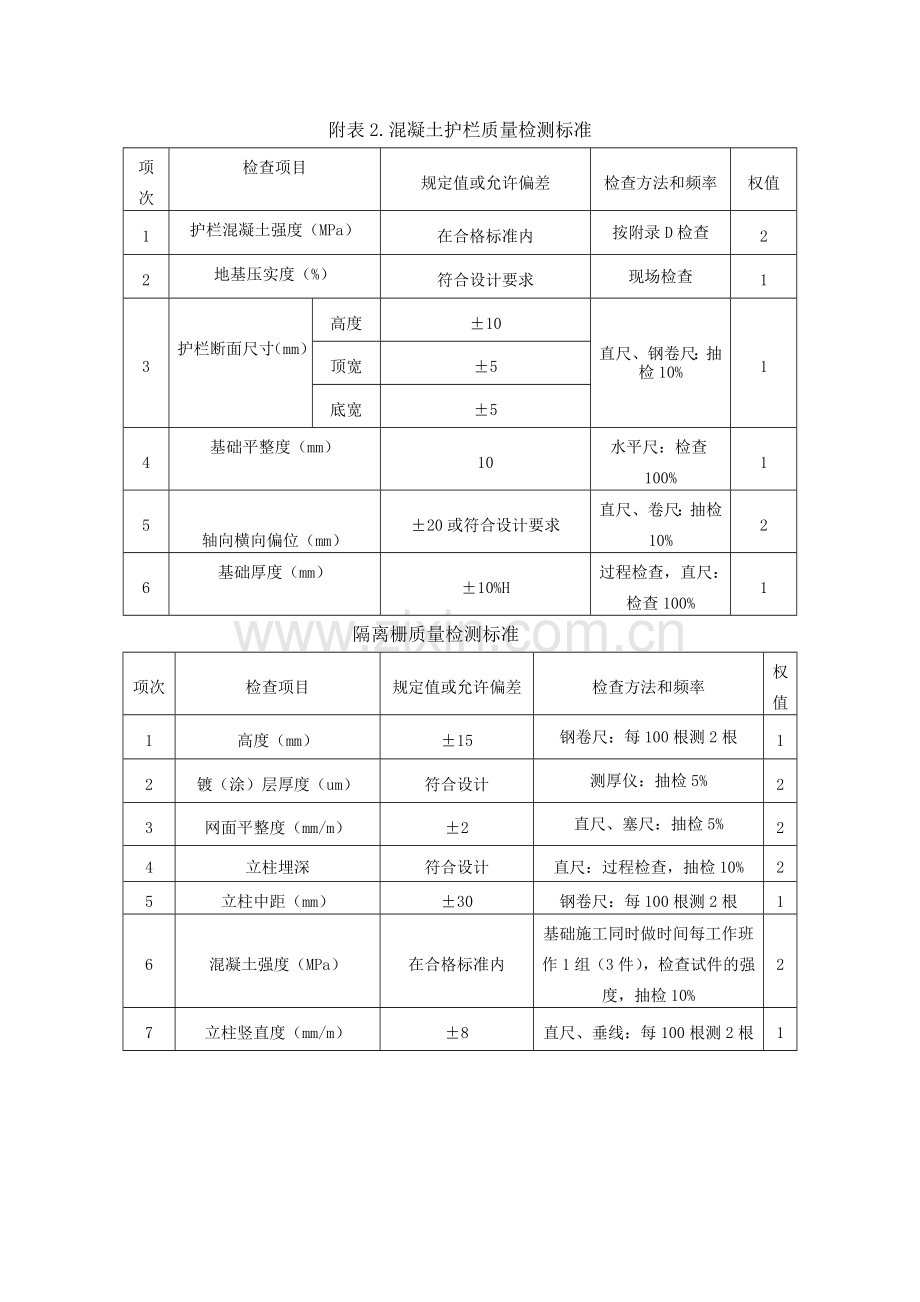

附表2.混凝土护栏质量检测标准
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
护栏混凝土强度（MPa）
在合格标准内
按附录D检查
2
2
地基压实度（%）
符合设计要求
现场检查
1
3
护栏断面尺寸（mm）
高度
±10
直尺、钢卷尺：抽检10%
1
顶宽
±5
底宽
±5
4
基础平整度（mm）
10
水平尺：检查100%
1
5
轴向横向偏位（mm）
±20或符合设计要求
直尺、卷尺：抽检10%
2
6
基础厚度（mm）
±10%H
过程检查，直尺：检查100%
1
隔离栅质量检测标准
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
高度（mm）
±15
钢卷尺：每100根测2根
1
2
镀（涂）层厚度（um）
符合设计
测厚仪：抽检5%
2
3
网面平整度（mm/m）
±2
直尺、塞尺：抽检5%
2
4
立柱埋深
符合设计
直尺：过程检查，抽检10%
2
5
立柱中距（mm）
±30
钢卷尺：每100根测2根
1
6
混凝土强度（MPa）
在合格标准内
基础施工同时做时间每工作班作1组（3件），检查试件的强度，抽检10%
2
7
立柱竖直度（mm/m）
±8
直尺、垂线：每100根测2根
1

附表3.交通标志质量检测标准
项次
检查项目
规定值或允许偏差
检查方法
权值
1
标志板外形尺寸（mm）
+5。当边长尺寸大于1.2m时允许偏差为边长的+0.5%；三角形内角应为60°±5°
钢卷尺、万能角尺、卡尺：检查100%
1
标志底板厚度（mm）
不小于设计
2
标志汉字、数字、拉丁字的字体及尺寸
应符合规定字体，基本字高不小于设计
字体与标准字体对照，字高用钢卷尺：检查10%
1
3
标志面反光模等级及逆反射系数（cd.lx-1.m-2）
反光膜等级符合设计。逆反射系数值不低于《公路交通标志板技术条件》（JT/T279）规定
反光膜等级用目测初定。便携式测定仪：检查100%
2
4
标志板下缘至路面净空高度计标志板内缘距路边缘距离（mm）
+100,0
用直尺、水平尺或经纬仪：抽检100%
1
5
立柱竖直度（mm/m）
±3
垂线、直尺：抽检100%
1
6
标志金属构件镀层厚度（um）
标志柱、横梁≥78，紧固件≥50
测厚仪：检查100%
2
7
标志基础尺寸（mm）
-50，+100
钢尺、直尺：检查100%
1
8
基础混凝土强度
在合格标准内
基础施工同时做试件每处1组（3件）：检查100%
1

附表4.标线质量检测标准
项次
检查项目
规定值或允许偏差
检查方法
权值
1
标线线段长度（mm）
6000
±50
钢卷尺；抽检10%
1
4000
±40
3000
±30
1000～2000
±20
2
标线宽度（mm）
400～450
+15，0
钢尺：抽检10%
1
150～200
+8，0
100
+5，0
3
标线厚度（mm）
常温型（0.12～0.2）
-0.03，+0.10
湿膜厚度计，干膜用水平尺、塞尺或用卡尺抽检10%
2
加热型（0.20～0.4）
-0.05，+0.15
热熔型（1.0～4.50）
-0.10，+0.50
4
标线横向偏位（mm）
±30
钢卷尺：抽检10%
1
5
标线纵向间距（mm）
9000
±45
钢卷尺：抽检10%
1
6000
±30
4000
±20
3000
±15
6
标线剥落面积
检查总面积的0～3%
4倍放大镜：目测检查
1
7
反光标线逆反射系数（cd.1x-1.M-2）
白色标线≥150
黄色标线≥100
反光标线逆反射系数测量仪:抽检10%
2

附表5.轮廓标质量检测标准
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
柱式轮廓标尺寸（mm）
三角形断面：底边允许偏差为±5，三角形高允许偏差为±5；柱式轮廓标总长允许偏差为±10
钢尺：抽检10%
1
2
安装角度（°）
0~5
花杆、十字架、卷尺、万能角尺：抽检10%
1
3
反射器中心高度（mm）
±20
直尺：抽检10%
1
4
反射器外形尺寸（mm）
±5
卡尺、直尺：抽检10%
2
5
光度性能
在合格标准内
检查检测报告
2

附表6.防眩设施质量检测标准
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
安装高度（mm）
±10
钢卷尺：抽检5%
2
2
镀（涂）层厚度
符合设计
涂层测厚仪：抽检5%
1
3
防眩板宽度（mm）
±5
直尺：抽检5%
1
4
防眩板设置间距（mm）
±10
钢卷尺：抽检10%
1
5
竖直度（mm）
±5
垂线、直尺：抽检10%
1
6
顺直度（mm/m）
±8
拉线、直尺：抽检10%
2
