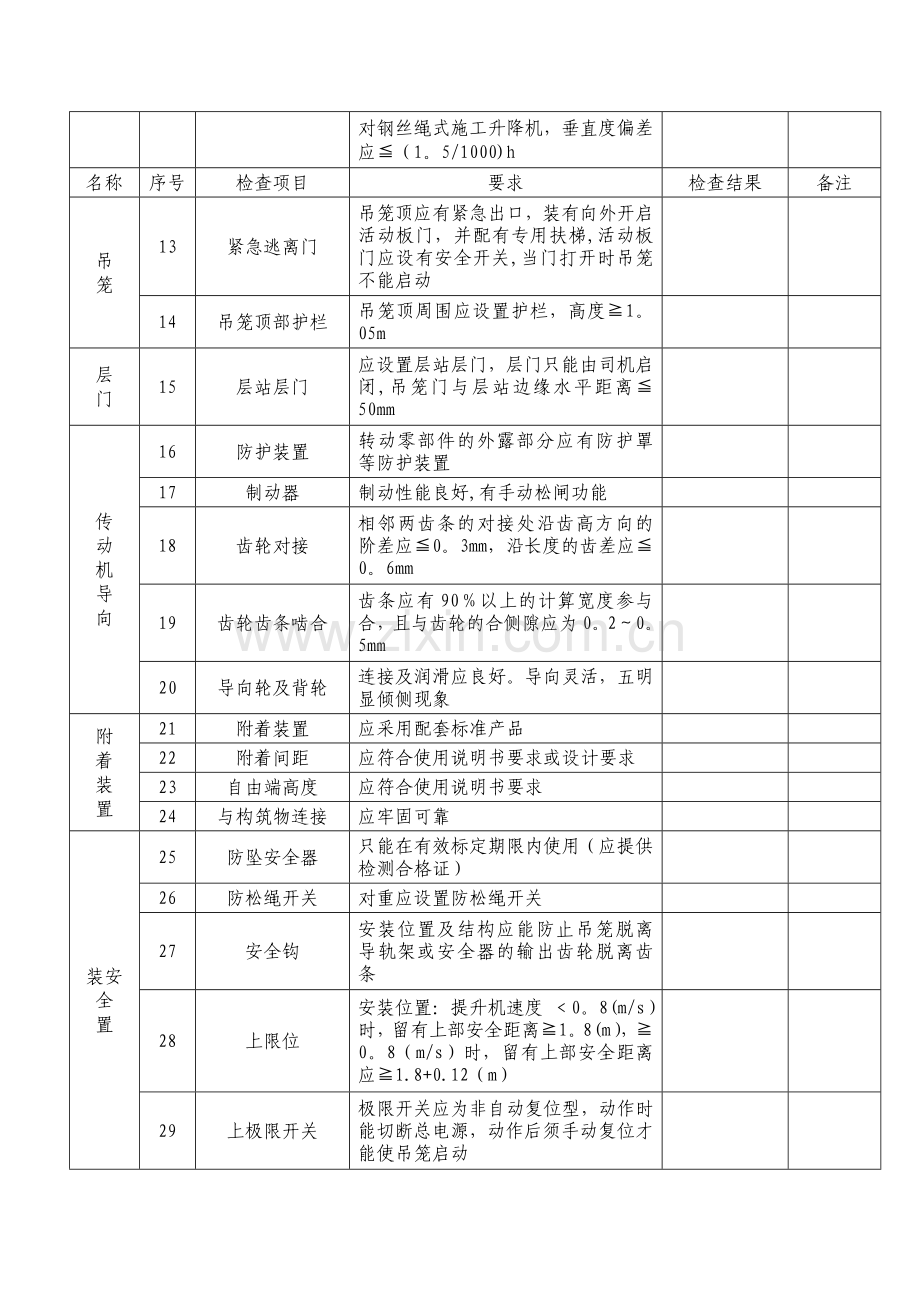

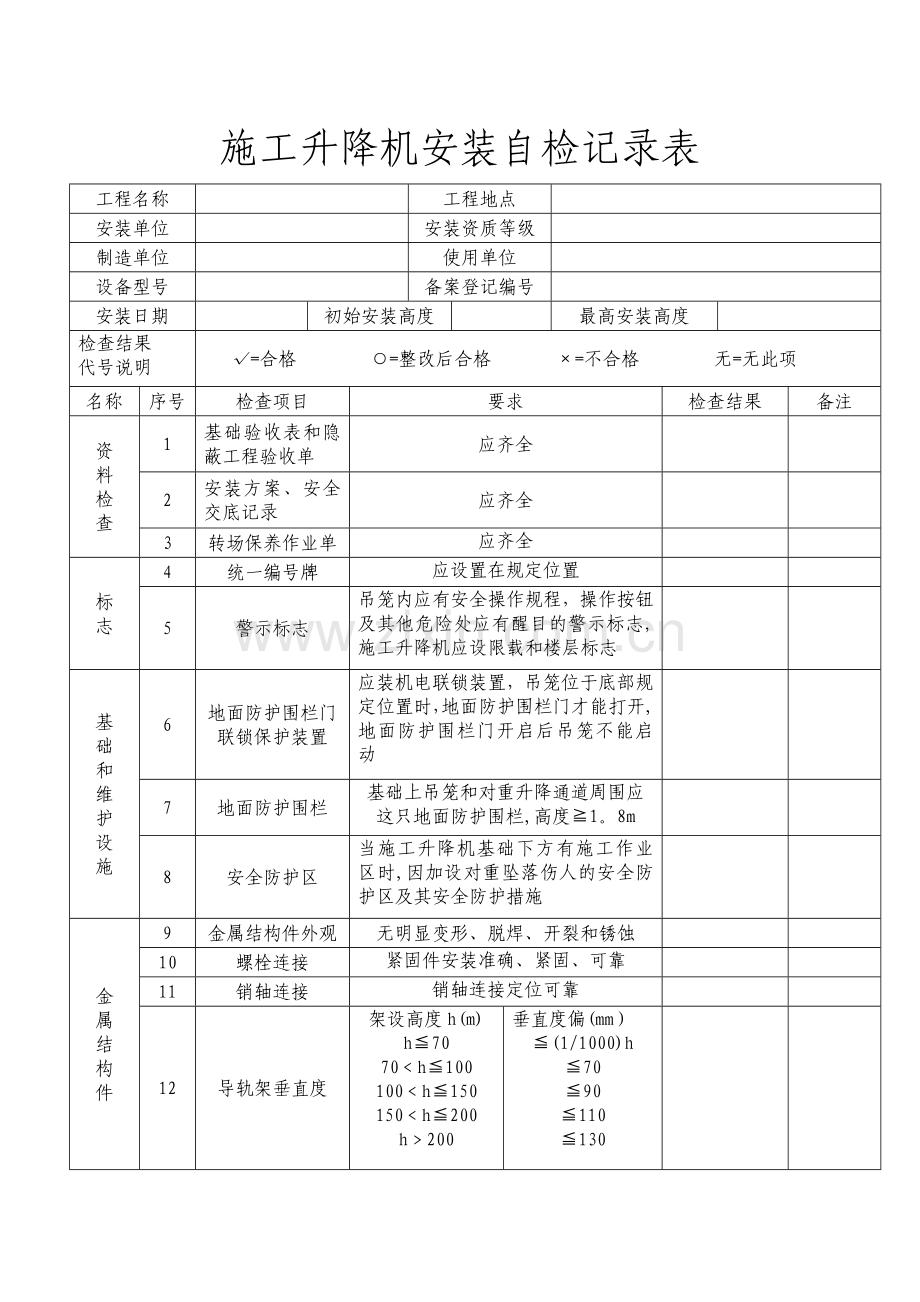

施工升降机安装自检记录表工程名称工程地点安装单位安装资质等级制造单位使用单位设备型号备案登记编号安装日期初始安装高度最高安装高度检查结果代号说明 √=合格 ○=整改后合格 ×=不合格无=无此项名称序号检查项目要求检查结果备注资料检查 1 基础验收表和隐蔽工程验收单应齐全 2 安装方案、安全交底记录应齐全 3 转场保养作业单应齐全标志 4 统一编号牌应设置在规定位置 5 警示标志吊笼内应有安全操作规程，操作按钮及其他危险处应有醒目的警示标志,施工升降机应设限载和楼层标志基础和维护设施 6 地面防护围栏门联锁保护装置应装机电联锁装置，吊笼位于底部规定位置时，地面防护围栏门才能打开,地面防护围栏门开启后吊笼不能启动 7 地面防护围栏基础上吊笼和对重升降通道周围应这只地面防护围栏,高度≧1。8m 8 安全防护区当施工升降机基础下方有施工作业区时,因加设对重坠落伤人的安全防护区及其安全防护措施金属结构件 9 金属结构件外观无明显变形、脱焊、开裂和锈蚀 10 螺栓连接紧固件安装准确、紧固、可靠 11 销轴连接销轴连接定位可靠 12 导轨架垂直度架设高度h(m) h≦70 70﹤h≦100 100﹤h≦150 150﹤h≦200 h﹥200 垂直度偏(mm） ≦(1/1000)h ≦70 ≦90 ≦110 ≦130 对钢丝绳式施工升降机，垂直度偏差应≦（1。5/1000)h 名称序号检查项目要求检查结果备注吊笼 13 紧急逃离门吊笼顶应有紧急出口，装有向外开启活动板门，并配有专用扶梯,活动板门应设有安全开关,当门打开时吊笼不能启动 14 吊笼顶部护栏吊笼顶周围应设置护栏，高度≧1。05m 层门 15 层站层门应设置层站层门，层门只能由司机启闭,吊笼门与层站边缘水平距离≦50mm 传动机导向 16 防护装置转动零部件的外露部分应有防护罩等防护装置 17 制动器制动性能良好,有手动松闸功能 18 齿轮对接相邻两齿条的对接处沿齿高方向的阶差应≦0。3mm，沿长度的齿差应≦0。6mm 19 齿轮齿条啮合齿条应有90％以上的计算宽度参与合，且与齿轮的合侧隙应为0。2～0。5mm 20 导向轮及背轮连接及润滑应良好。导向灵活，五明显倾侧现象附着装置 21 附着装置应采用配套标准产品 22 附着间距应符合使用说明书要求或设计要求 23 自由端高度应符合使用说明书要求 24 与构筑物连接应牢固可靠装安全置 25 防坠安全器只能在有效标定期限内使用（应提供检测合格证） 26 防松绳开关对重应设置防松绳开关 27 安全钩安装位置及结构应能防止吊笼脱离导轨架或安全器的输出齿轮脱离齿条 28 上限位安装位置：提升机速度 ﹤0。8(m/s）时，留有上部安全距离≧1。8(m），≧0。8（m/s）时，留有上部安全距离应≧1.8+0.12（m） 29 上极限开关极限开关应为非自动复位型，动作时能切断总电源，动作后须手动复位才能使吊笼启动 30 越程距离上限位和上极限开关之间的越程距离应≧0。15m 31 下限位安装位置:应在吊笼制停时，距下极限开关一定距离 32 下极限开关在正常工作状态下，吊笼碰到缓冲器之前，下极限开关应首先动作名称序号检查项目要求检查结果备注电气系统 33 急停开关应在便于操作处装设非自行复位的急停开关 34 绝缘电阻电动机及电器元件（电子元器件部分除外）的对地绝缘电阻应≧0。5MΩ;电气线路的对地绝缘电阻应≧1 MΩ 35 接地保护电动机和电气设备金属外壳均应接地，接地电阻为≦4Ω 36 失压、零位保护灵敏、正确 37 电气线路排列整齐、接地、零线分开 38 相序保护装置应设置 39 通信联络装置应设置 40 电缆与电缆导向电缆应完好无破损，电缆导向架按规定设置对重和钢丝绳 41 钢丝绳应规格正确，且未达到报废标准 42 对重安装应按使用说明书要求设置 43 对重导轨接缝平整、导向良好 44 钢丝绳端部固结应固结可靠，绳卡规格应与绳经匹配,其数量不得少于3个，间距不小于绳经的6倍,滑鞍应放在受力一侧自检结论: 检查人签字：检查日期：年月日
