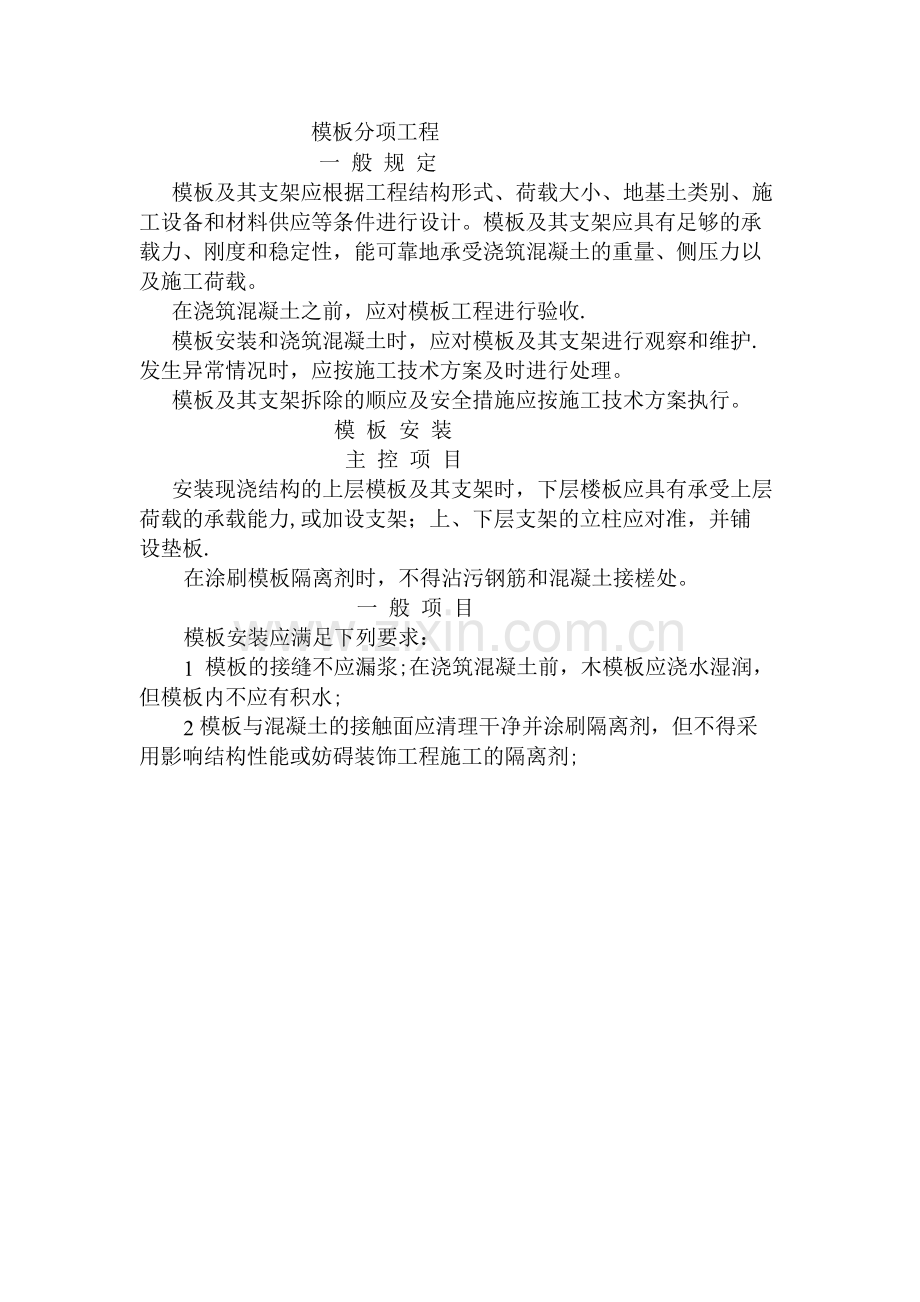

模板分项工程
一 般 规 定
模板及其支架应根据工程结构形式、荷载大小、地基土类别、施
工设备和材料供应等条件进行设计。模板及其支架应具有足够的承
载力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以
及施工荷载。
在浇筑混凝土之前，应对模板工程进行验收.
模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护.
发生异常情况时，应按施工技术方案及时进行处理。
模板及其支架拆除的顺应及安全措施应按施工技术方案执行。
模 板 安 装
主 控 项 目
安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层
荷载的承载能力,或加设支架；上、下层支架的立柱应对准，并铺
设垫板.
在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
一 般 项 目
模板安装应满足下列要求：
1 模板的接缝不应漏浆;在浇筑混凝土前，木模板应浇水湿润，
但模板内不应有积水;
2模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采
用影响结构性能或妨碍装饰工程施工的隔离剂;

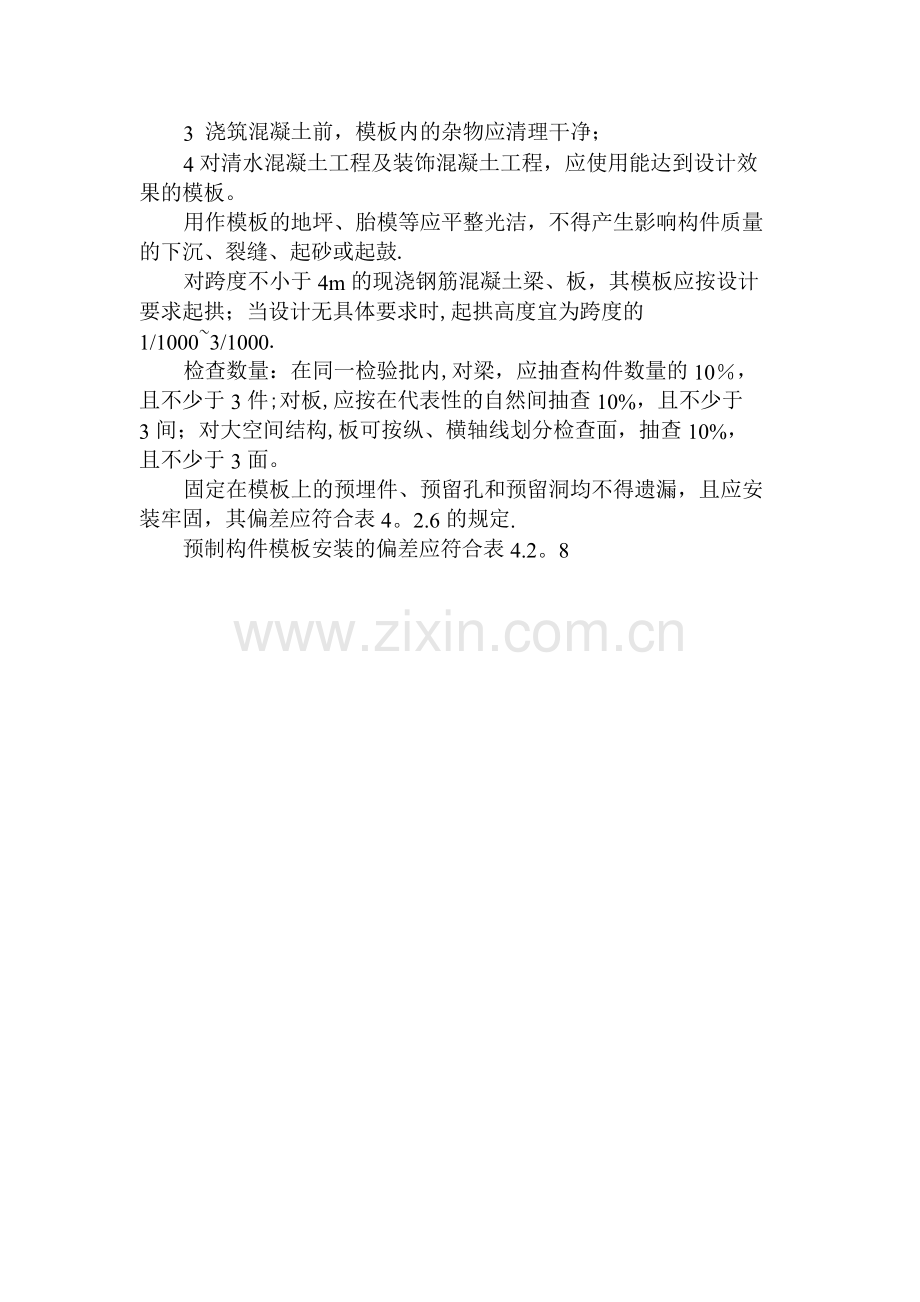

3 浇筑混凝土前，模板内的杂物应清理干净；
4对清水混凝土工程及装饰混凝土工程，应使用能达到设计效
果的模板。
用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量
的下沉、裂缝、起砂或起鼓.
对跨度不小于 4m 的现浇钢筋混凝土梁、板，其模板应按设计
要求起拱；当设计无具体要求时,起拱高度宜为跨度的
1/1000~3/1000.
检查数量：在同一检验批内,对梁，应抽查构件数量的 10％，
且不少于 3 件;对板,应按在代表性的自然间抽查 10%，且不少于
3 间；对大空间结构,板可按纵、横轴线划分检查面，抽查 10%，
且不少于 3 面。
固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安
装牢固，其偏差应符合表 4。2.6 的规定.
预制构件模板安装的偏差应符合表 4.2。8
项        目
允许偏差
（mm)
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
载面内
部尺寸
基      础
±10
钢尺检查
柱、墙、梁
±4，－5
钢尺检查
层高垂
直庋
不大于 5m
6
经纬仪或吊线、钢尺检查
大于 5m
8
经纬仪或吊线、钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2 m 靠尺和塞尺检查
项               目
允许偏差（mm）
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
插        筋
中心线位置
5
外露长度
+10，0
预埋螺栓
中心线位置
2
外露长度
+10，0
预留洞
中心线位置
10
尺    寸
+10，0
表 4.2.6                 预埋件和预留孔洞的允许偏差
表 4.2.7        现浇结构模板安装的允许偏差及检验方法

项          目
允许偏差
（mm)
检验方法
长    度
板、梁
±5
钢尺量两角边，
取其中较大值
薄腹梁、桁架
±10
柱
0，－10
墙      板
0，－5
宽    度
板、墙
0，－5
钢尺量一端及中
部,取其中较大
值
梁、薄腹梁、桁架、
柱
+2,－5
高（厚）
度
板
+2，－3
钢尺量一端及中
部,取其中较大
值
墙      板
0，－5
梁、薄腹梁、桁架、
柱
+2，－5
侧向弯曲
梁、板、柱
l/1000 且
≤15
拉线、钢尺量最
大弯曲处
梁、薄腹梁、桁架、
柱
l/1500 且
≤15
表 4。2。8预制构件模板安装的允许偏差及检验方法
板的表面平整度
3
2m 靠尺和塞尺
检查
相邻两板表面高低差
1
钢尺检查
对角线差
板
7
钢尺量两个对角
线
墙      板
5
翘    曲
板、墙板
l/1500
调平尺在两端量
测
设计起拱
薄腹梁、桁架、柱
±3
拉线、钢尺量跨
中

模板拆 除
主 控 项 目
底模及其支架拆除时的混凝土强度应符合设计要求；当设计无
具体要求时，混凝土强度应符合表 4。3.1 的规定.
对后张法预应力混凝土结构构件,侧模宜在预应力张拉前拆除;
底模权架的拆除应按施工技术方案执行，当无具体要求时，不应在
结构构件建立预应力前拆除.
后浇带模板的拆除和友顶支顶应按施工技术方案执行。

表 4.3。1底模板除时的混凝土强度要求
构件类型
构件跨度
（m）
达到设计的混凝土立方体抗
压强度标准值的百分率
（％)
板
≤2
≥50
＞2,≤8
≥75
＞8
≥100
梁、拱、壳
≤8
≥75
＞8
≥100
悬臂构件
－
≥100
一般项目
侧模拆除时的混凝土强度应能保证其表面及棱角不受损.
模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜
分散堆放并及时清运.
钢筋分项工程
一 般 规 定
当钢筋的品种、级别或规格需作变更时，应办理设计变更文件.
在浇筑混凝土之前,应进行钢筋隐蔽工程验收,其内容包括：
1 纵向受力钢筋的品种、规格、数量、位置等；
2 钢筋的连接方式、接头位置、接头数量、接头面积百分率;
3 箍筋、横向钢筋的品种、规格、数量、间距等;
4 预埋件的规格、数量、位置等。
原材料
主 控 项 目
钢筋进场时,应按现行国家标准《钢筋混凝土用热轧带肋钢筋》
GB1499 等的规定抽取试件作力学性能检验,其质量必须符合有关标
准的规定。
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足
设计要求；不设计无具体要求时，对一、二级震等级，检验所得的
强度实测值应符合下列规定:
1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于
1.25;
2 钢筋的屈服强度实测值与强度标准的比值不应大于 1。3。
当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象
时,应对该批钢筋进行化学成分检验或其他专项检验。
一般项目
钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状
老锈.
钢 筋 加 工
主 控 项 目
受力钢筋的弯钩和弯折应符合下列规定：
1HPB235 级钢筋示端应作 1800 弯钩，其弯弧内直径不应小于
钢筋直径的 2。5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的
3 倍；
2 当设计要求钢筋末端需作 1350 弯钩时,HRB335 级、HRB400
级钢筋的弯弧的弯后平直部分长度应符合设计要求;
3钢筋作不大于 900 的弯折时,弯折处的弯弧内直径不应小于
钢筋直径的 5 倍。
除焊接封闭环式箍筋外，箍筋的末端应作弯钩,弯钩形式应符
合设计要求；当设计无具体要求时，应符合下列规定:
1箍筋弯钩的弯弧内直径除应满足本规范，尚应不小于受力钢
筋直径；
2 箍筋弯钩的弯折角度:对一般结构，不应小于 900；对有抗震
等要求的结构，应为 1350；
3 箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的
5 倍；对有抗震等要求的结构，不应小于箍筋直径的 10 倍。
一般项目
钢筋调直宜采用机械方法，也可采用冷拉方法.当采用冷拉方
法调直钢筋时,HPB235 级钢筋的冷拉率不宜大于 4％，HRB335 级、
HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1％。
钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表 5。3。4
的规定。
项                 目
允许偏差(mm）
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5

表 5.3.4      钢筋加工的允许偏差
钢 筋 连 接
主 控 项 目
纵向受力钢筋的连接方式应符合设计要求.
在施工现场,应按国家现行标准《钢筋机械连接通用技术规
程》JGJ107、《钢筋焊接及验收规程》JGJ18 的规定抽取钢筋机械连
接接头、焊接接头试件作力学性能检验,其质量应符合有关规程的
规定。
一 般 项 目
钢筋的接头宜设置在受力较小处.同一纵向受力钢筋不宜设
置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢
筋直径的 10 倍。
在施工现场，应用国家现行标准《钢筋机械连接通用技术规
程》JGJ107、《钢筋焊接及验收规程》JGJ18 的规定对钢筋机械连接
接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。
当受力钢筋采用机械连接接头或焊接接头时，设置在同一构
件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为 35
倍 d(d 为纵向受力钢筋的较大直径）且不小于 500mm，凡接头中点位
于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，
纵向受力钢筋机械连接及焊接的接头面积百分率为该向受力钢筋载
面积的比值。
同一连接区段内，纵向受力钢筋的接头面积百分率应符合设
计要求；当设计无具体要求时，应符合下列规定：
1 在受拉区不宜大于 50%；
2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋
加密区；当无法避开时,对等强度高质量机械连接接头，不应大于
50％；
3直接承受动力荷载的结构构件中,不宜有采用焊接接头;
当采用机械连接接头时，不应大于 50％。
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于
25mm 。
钢筋绑扎搭接接头连接区段的长度为 1。3ll(ll 为搭接长度），凡
搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区
段。同一连接区段内，
