表B36-施工现场临时用电验收记录(新).doc

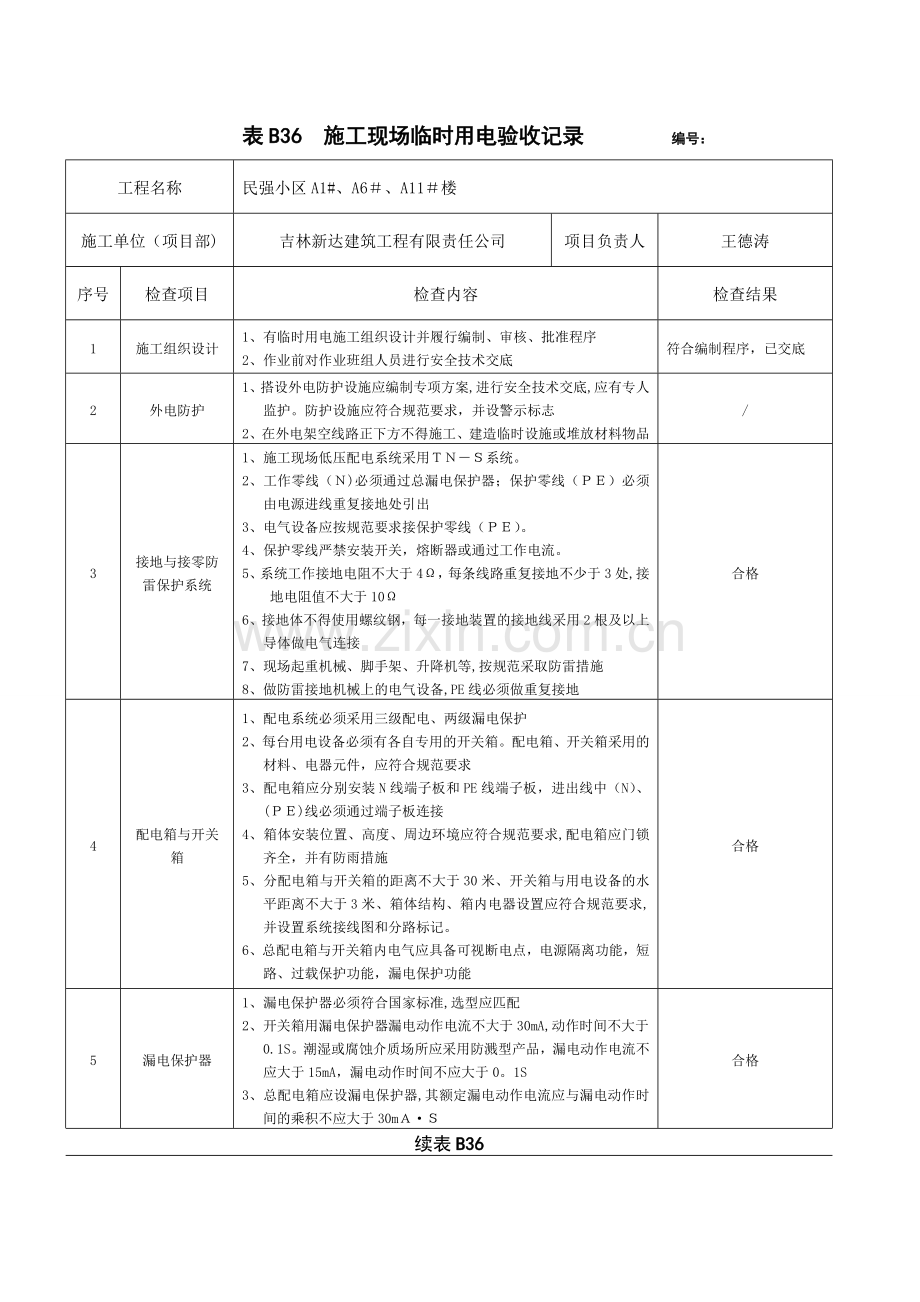

表B36 施工现场临时用电验收记录 编号：
工程名称
民强小区A1#、A6＃、A11＃楼
施工单位（项目部)
吉林新达建筑工程有限责任公司
项目负责人
王德涛
序号
检查项目
检查内容
检查结果
1
施工组织设计
1、有临时用电施工组织设计并履行编制、审核、批准程序
2、作业前对作业班组人员进行安全技术交底
符合编制程序，已交底
2
外电防护
1、搭设外电防护设施应编制专项方案,进行安全技术交底,应有专人监护。防护设施应符合规范要求，并设警示标志
2、在外电架空线路正下方不得施工、建造临时设施或堆放材料物品
/
3
接地与接零防
雷保护系统
1、施工现场低压配电系统采用ＴＮ－Ｓ系统。
2、工作零线（Ｎ)必须通过总漏电保护器；保护零线（ＰＥ）必须由电源进线重复接地处引出
3、电气设备应按规范要求接保护零线（ＰＥ）。
4、保护零线严禁安装开关，熔断器或通过工作电流。
5、系统工作接地电阻不大于4Ω，每条线路重复接地不少于3处,接地电阻值不大于10Ω
6、接地体不得使用螺纹钢，每一接地装置的接地线采用2根及以上导体做电气连接
7、现场起重机械、脚手架、升降机等,按规范采取防雷措施
8、做防雷接地机械上的电气设备,PE线必须做重复接地
合格
4
配电箱与开关箱
1、配电系统必须采用三级配电、两级漏电保护
2、每台用电设备必须有各自专用的开关箱。配电箱、开关箱采用的材料、电器元件，应符合规范要求
3、配电箱应分别安装N线端子板和PE线端子板，进出线中（N）、(ＰＥ)线必须通过端子板连接
4、箱体安装位置、高度、周边环境应符合规范要求,配电箱应门锁齐全，并有防雨措施
5、分配电箱与开关箱的距离不大于30米、开关箱与用电设备的水平距离不大于3米、箱体结构、箱内电器设置应符合规范要求,并设置系统接线图和分路标记。
6、总配电箱与开关箱内电气应具备可视断电点，电源隔离功能，短路、过载保护功能，漏电保护功能
合格
5
漏电保护器
1、漏电保护器必须符合国家标准,选型应匹配
2、开关箱用漏电保护器漏电动作电流不大于30mA,动作时间不大于0.1S。潮湿或腐蚀介质场所应采用防溅型产品，漏电动作电流不应大于15mA，漏电动作时间不应大于0。1S
3、总配电箱应设漏电保护器,其额定漏电动作电流应与漏电动作时间的乘积不应大于30mＡ·Ｓ
合格

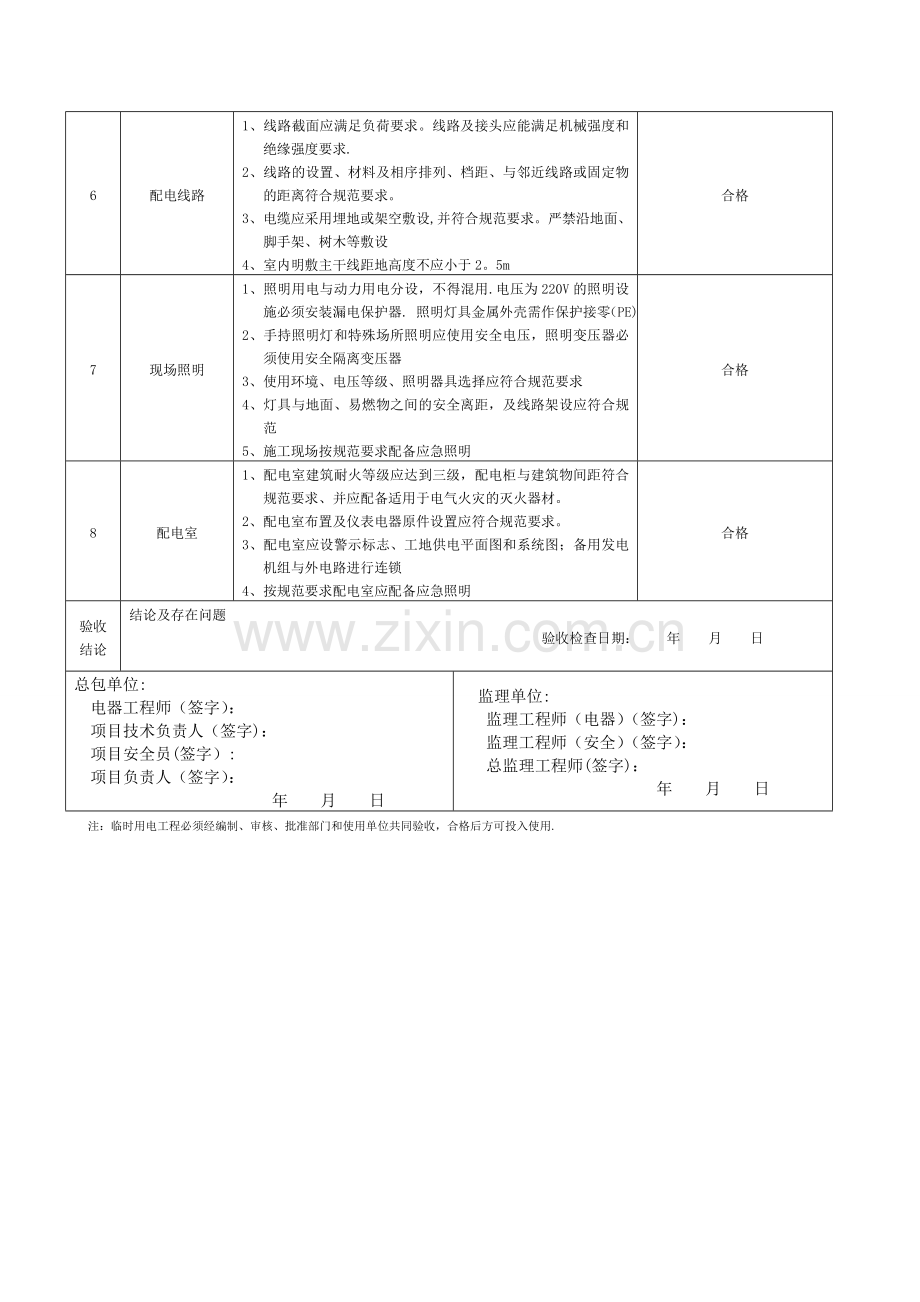

续表B36
6
配电线路
1、线路截面应满足负荷要求。线路及接头应能满足机械强度和绝缘强度要求.
2、线路的设置、材料及相序排列、档距、与邻近线路或固定物的距离符合规范要求。
3、电缆应采用埋地或架空敷设,并符合规范要求。严禁沿地面、脚手架、树木等敷设
4、室内明敷主干线距地高度不应小于2。5m
合格
7
现场照明
1、照明用电与动力用电分设，不得混用.电压为220V的照明设施必须安装漏电保护器. 照明灯具金属外壳需作保护接零（PE)
2、手持照明灯和特殊场所照明应使用安全电压，照明变压器必须使用安全隔离变压器
3、使用环境、电压等级、照明器具选择应符合规范要求
4、灯具与地面、易燃物之间的安全离距，及线路架设应符合规范
5、施工现场按规范要求配备应急照明
合格
8
配电室
1、配电室建筑耐火等级应达到三级，配电柜与建筑物间距符合规范要求、并应配备适用于电气火灾的灭火器材。
2、配电室布置及仪表电器原件设置应符合规范要求。
3、配电室应设警示标志、工地供电平面图和系统图；备用发电机组与外电路进行连锁
4、按规范要求配电室应配备应急照明
合格
验收
结论
结论及存在问题
验收检查日期： 年 月 日

总包单位:
电器工程师（签字）：
项目技术负责人（签字)：
项目安全员(签字）:
项目负责人（签字）：
年 月 日
监理单位:
监理工程师（电器）（签字)：
监理工程师（安全）（签字）：
总监理工程师(签字)：
年 月 日
注：临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用.
