景观施工图设计说明
        景观施工图设计说明，我们在做完一个园林景观施工图，需要辅助配备一些文字说明，那就是景观施工图设计说明书。主要分为以下一些内容.         1．设计依据
     （1） 经甲方(建设单位)审查确认并提供的现场资料，技术条件,物资参数,景观初、扩初设计方案。
       (2） 相关的国家设计规范和标准图集。
（3） 建筑设计单位提供的建筑施工图纸.
2．工程概况
        （1） 工程位置:不同的城市中心或各住宅小区，邻郊区域及开发地，有着不同的地理环境和技术条件要求，条件变化大，现场情况特殊，有着各种技术含量和物质文化要求及风格内含与体现。尽管如此，作为城市建设和宅地绿化在其不同的地域变化中是有其变化中见统一的技术指标和普遍性做法的。只是在风格形式上、经济物质上、环境变化上有一些合度的改观，增加其合理的环境因素，变不利为有利的条件，从而营造因势有利的环境氛围。
        (2） 设计范围：景观施工图设计中所包含的所有施工类别，详略划分.它包括用地红线以内的屋顶花园、公共住宅绿地、沿地沿街风景异观三部分。在这三部分之中又蕴含着每部分的所有道路、铺装、建筑物、台阶、绿化、小品、人工水景、景观照明、给排水、电气等.
3．设计内容
        (1） 集中介绍景观施工过程中的工程流程和一些图纸量，它包括各施工总图，各分区图,详略图,平、立、剖面图,大样图等。类别到各种风格和形式的各构筑物、小品、铺地、道路、广场、亭、廊、架、山、石、水、泉、岸、花、草、树、桌、椅、凳、桥、门、墙、台阶、平台、栽种、灯光、给排水、效果控制等。
        （2） 绿地,在景观设计和施工中是一个较大的范围，有平、卧、直立和起伏状，它的每一步都有特定的具体要求,并注入不同的情感思维和感觉需求，更是在益于身心调节气候方面有着不可低估的作用,因此,不管是从情与状、景与色方面都要作多方面考虑，并参考各种要求和经济技术指标.
        (3） 花园，是绿地的一部分,更具有机理与变化、芳香和姿彩,可作为点睛之笔,亮色之景,大有“呼之欲出、风情万种”的感受,不足的是生命和季相是有限的。
 （4） 屋顶花园虽然小，却带来的利益不少，不仅解决了屋顶抗寒防暑、面积空用的问题,为人们在空闲时问独上高楼对景望月，释放心怀开辟了空间,更是将其与地面景色互为对景，组成立体绿化。
4．道路交通
        消防车道沿建筑周边形成环路，是防火疏散的主通道，除面宽和基础设施按标准外，还要更方便、快捷。道路的技术和功能性比其他园路和入户要求更高.园路是带路人，它的宽、窄、曲、直都会影响到人深入到每一步景点.因此，它的实用和美观都得考虑.
 5．竖向设计
        主要解决气候、地形和给排水问题，保持空气流通，交通便捷，给排水顺畅是竖向的首要问题，做的好与坏都涉及将来。所以，竖向要做得合理。屋顶花园排水：屋面找坡层分水线为中心十字,坡度0。3％。
6．水系
        水是环境中的亮点，固、液、雾、柱、流回、静止，大湖面和小溪流都有特定要求和效果，水循环也是重点考虑，尽量考虑再次利用节约成本。         7．道路铺装颜色、样式

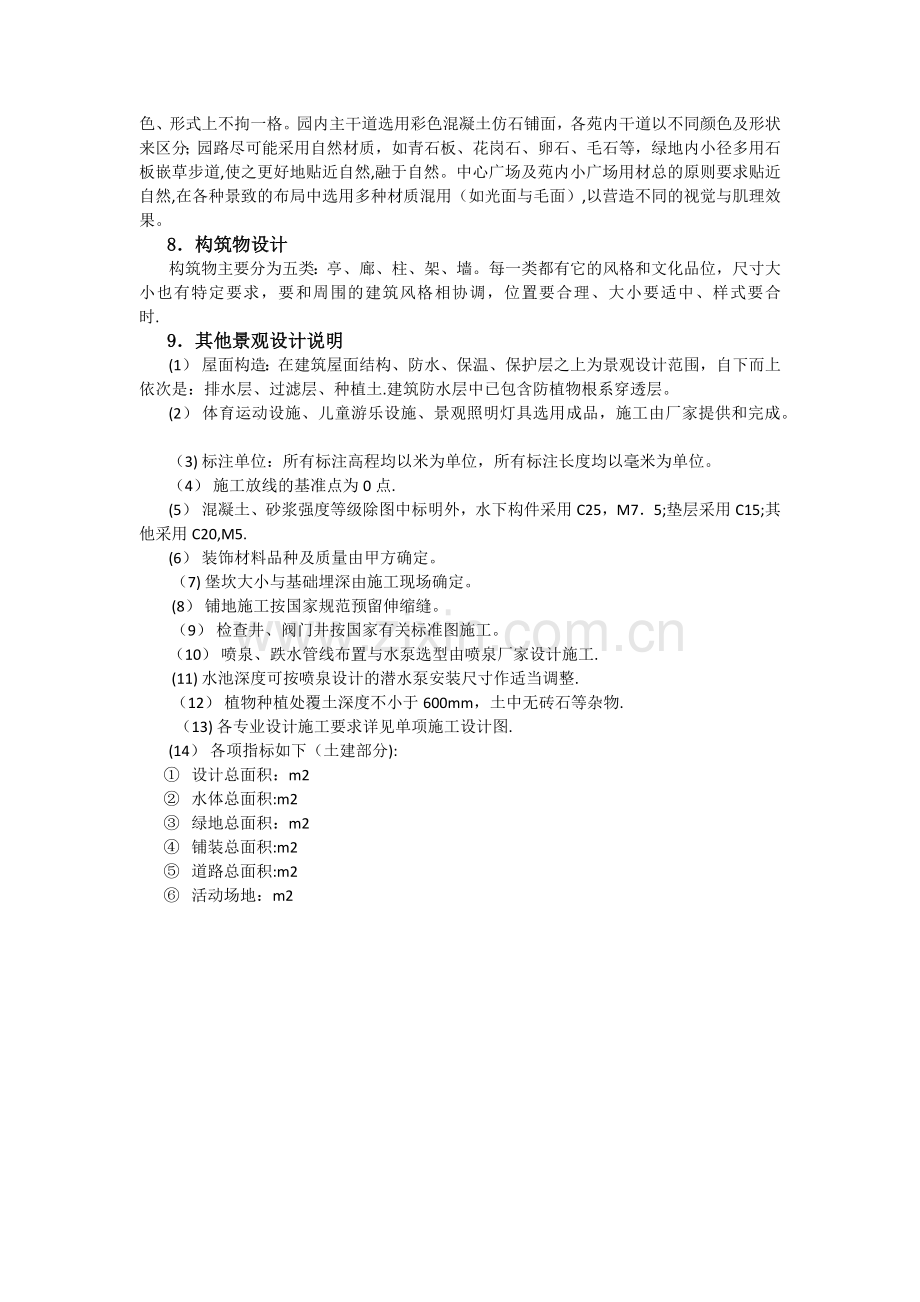

        不同的道路有不同的要求，人行道铺装讲求变化、新颖、灵便、趣味,材料、质地、颜色、形式上不拘一格。园内主干道选用彩色混凝土仿石铺面，各苑内干道以不同颜色及形状来区分；园路尽可能采用自然材质，如青石板、花岗石、卵石、毛石等，绿地内小径多用石板嵌草步道,使之更好地贴近自然,融于自然。中心广场及苑内小广场用材总的原则要求贴近自然,在各种景致的布局中选用多种材质混用（如光面与毛面）,以营造不同的视觉与肌理效果。
8．构筑物设计
        构筑物主要分为五类：亭、廊、柱、架、墙。每一类都有它的风格和文化品位，尺寸大小也有特定要求，要和周围的建筑风格相协调，位置要合理、大小要适中、样式要合时.
9．其他景观设计说明
        (1） 屋面构造：在建筑屋面结构、防水、保温、保护层之上为景观设计范围，自下而上依次是：排水层、过滤层、种植土.建筑防水层中已包含防植物根系穿透层。
        (2） 体育运动设施、儿童游乐设施、景观照明灯具选用成品，施工由厂家提供和完成。
        （3) 标注单位：所有标注高程均以米为单位，所有标注长度均以毫米为单位。
        （4） 施工放线的基准点为0点.
        (5） 混凝土、砂浆强度等级除图中标明外，水下构件采用C25，M7．5;垫层采用C15;其他采用C20,M5.
        (6） 装饰材料品种及质量由甲方确定。
（7) 堡坎大小与基础埋深由施工现场确定。
(8） 铺地施工按国家规范预留伸缩缝。
（9） 检查井、阀门井按国家有关标准图施工。
        （10） 喷泉、跌水管线布置与水泵选型由喷泉厂家设计施工.
(11) 水池深度可按喷泉设计的潜水泵安装尺寸作适当调整.
（12） 植物种植处覆土深度不小于600mm，土中无砖石等杂物.
 （13) 各专业设计施工要求详见单项施工设计图.
        (14） 各项指标如下（土建部分):
① 设计总面积：m2
② 水体总面积:m2
③ 绿地总面积：m2
④ 铺装总面积:m2
⑤ 道路总面积:m2
⑥ 活动场地：m2
