私有云建设方案v1.doc

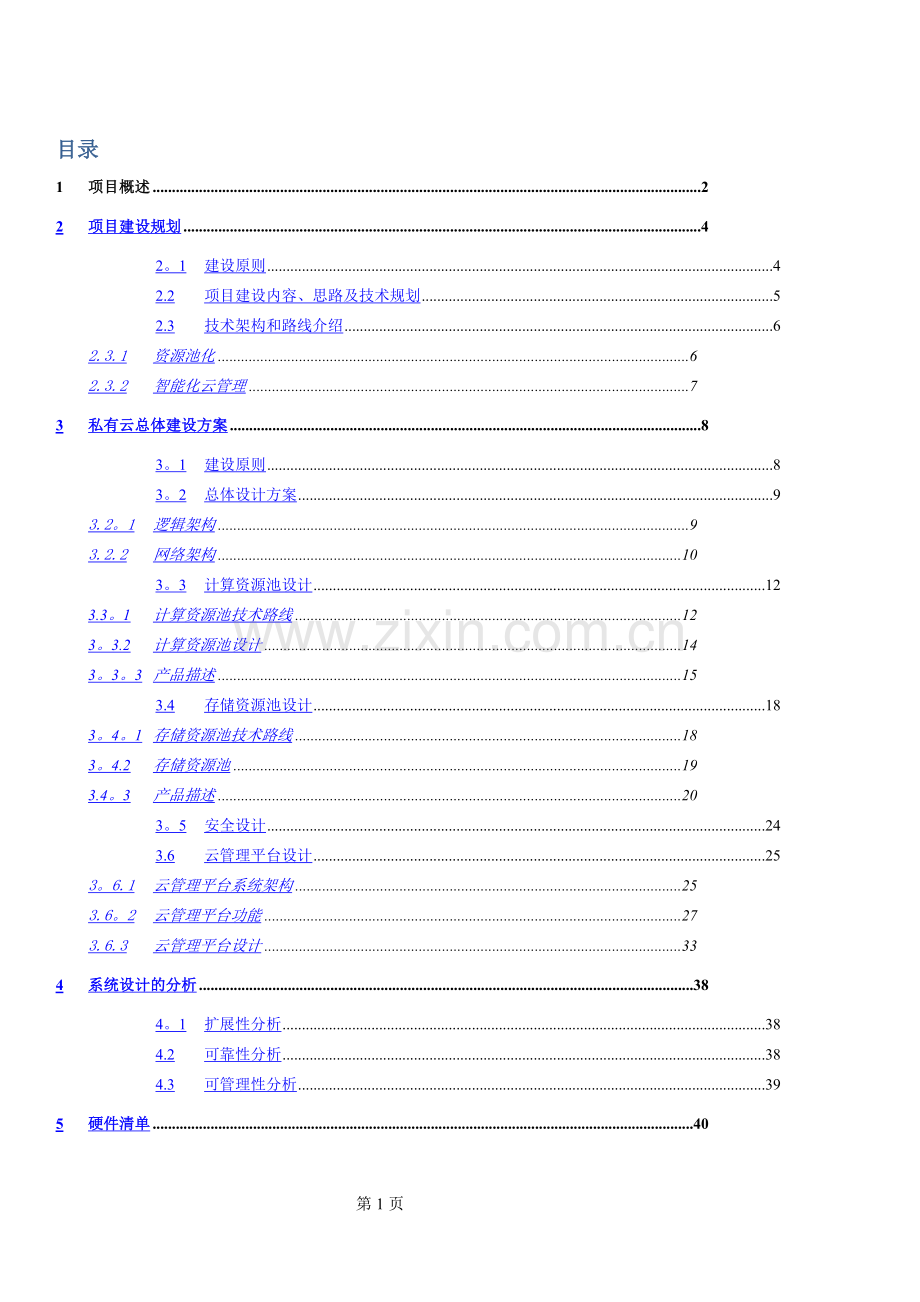

私有云建设解决方案2016年4月目录1项目概述22项目建设规划42。1建设原则42.2项目建设内容、思路及技术规划52.3技术架构和路线介绍62.3.1资源池化62.3.2智能化云管理73私有云总体建设方案83。1建设原则83。2总体设计方案93.2。1逻辑架构93.2.2网络架构103。3计算资源池设计123.3。1计算资源池技术路线123。3.2计算资源池设计143。3。3产品描述153.4存储资源池设计183。4。1存储资源池技术路线183。4.2存储资源池193.4。3产品描述203。5安全设计243.6云管理平台设计253。6.1云管理平台系统架构253.6。2云管理平台功能273.6.3云管理平台设计334系统设计的分析384。1扩展性分析384.2可靠性分析384.3可管理性分析395硬件清单401 项目概述 云计算是一种IT资源的交付和使用模式，指通过网络（包括互联网Internet和企业内部网Intranet)以按需、易扩展的方式获得所需的软件、应用平台、及基础设施等资源。云计算具有资源池化、弹性扩展、自助服务、按需付费、宽带接入等关键特征。从部署和应用模式来讲，云计算分为公有云、私有云和混合云等。云计算从服务模式上来讲主要包括基础设施即服务（IaaS）、平台即服务(PaaS）、软件即服务(SaaS）等内容.IaaS是Infrastructure-asa-Service(基础设施即服务）的建成，云计算中心可使用IaaS的模式将其资源提供给客户,通过虚拟化技术，虚拟数据中心可以将相应的物理资源虚拟为多个虚拟的数据中心,从而在用户一端看到一个个独立的，完整的数据中心（虚拟的），这些虚拟数据中心可以由用户发起申请和维护，同时,这些虚拟数据中心还具有不同的资源占用级别,从而保证不同的用户具有不一样的资源使用优先级。PaaS是Platform-asa-Service（平台即服务)的简称，PaaS能给客户带来更灵活、更个性化的服务,这包括但不仅限于中间件作为服务、消息传递作为服务、集成作为服务、信息作为服务、连接性作为服务等。此处的服务主要是为了支持应用程序。这些应用程序可以运行在云中，并且可以运行在更加传统的企业数据中心中。为了实现云内所需的可扩展性,此处提供的不同服务经常被虚拟化。PaaS厂商也吸引软件开发商在PaaS平台上开发、运行并销售在线软件.SaaS是Softwareas-a-Service(软件即服务）的简称,一种通过Internet提供软件的模式，厂商将应用软件统一部署在自己的服务器上，客户可以根据自己实际需求,通过互联网向厂商定购所需的应用软件服务，按定购的服务多少和时间长短向厂商支付费用，并通过互联网获得厂商提供的服务。本次项目为 的私有云项目，目标为搭建完成一个面向于 内部使用的私有云环境，将各应用系统移植到该私有云上，实现资源的有效利用、动态分配、灵活扩展和统一管理。本方案的写作目的为明确建设所需资源、实现步骤及最终呈现.本方案落地实施后，将完成以下几方面任务：（1） 打破IT资源孤立情况，提高资源利用率 各业务系统拥有独立的硬件设施被统一管理,形成大的资源池； 资源被统一调度，打破同一时段，某些业务系统较空闲造成资源闲置，另外一些系统因业务繁忙，设备超负荷工作的现状； 任何时候都可以及时满足各种变化的业务需求，实现按需服务。(2）使运维管理更加容易 随着系统数量的不断增长，运维管理的难度比传统模式简单,成本更低； 新平台使得对各种资源和系统的监控和管理更加有效； 维护人员工作负担减小，工作效率有效提高。（3）提升关键业务系统硬件处理能力 业务应用在遇到性能瓶颈时能动态调整； 核心业务系统建设较早的设备，在云计算支撑平台上能够得到充分利用，以满足迅速增长的业务需求2 项目建设规划2.1 建设原则项目建设遵循如下几个原则：（1） 自主可控原则本次的建设建议采用自主可控技术搭建私有云。在产品的选择上尽量选择国产品牌或者开源可控系统，保障私有云信息安全。（2） 开放原则云计算的优势是高性价比，其核心是遵循开放技术路线并大量采用通用技术替代专有技术如Unix,这一点Google、Amazon等云计算供应商已经证明。云计算建设应遵循开放技术路线，降低投入成本，避免形成对于供应商的锁定.（3） 循序渐进原则云计算的建设不是一蹴而就，应循序渐进.在本次建设中，应该本着符合使用来控制规模，如果后续仍然有业务系统需要迁移,可以利用云计算的课扩展性，逐步完成扩展。 （4） 统一规划和分布实施原则本项目的建设需要通过建设统一的顶层框架，统一规划、统一实施和统一管理，保证项目按照进度、按计划建设。（5） 先进性原则本项目的建设,要求技术具有先进性，并保证在未来一段时间内具有先进性和扩展性。2.2 项目建设内容、思路及技术规划云计算项目的建设是一个循序渐进的过程，需要按照步骤有组织有计划的推进，逐步实现建设目标.具体的建设内容包括:（1） 搭建私有云,满足基础设施支撑能力需求采用云计算的最新技术，包括虚拟化技术、设备资源池化技术、分布式并行存储技术、存储虚拟化技术、自动运维技术、安全技术，用软件整合、调度硬件资源，建设具有良好弹性、扩展性、安全性、高可靠、绿色节能、自主可控的私有云，满足业务系统整合、托管、迁移、运营和运维的需求。l 良好的伸缩性，支撑能力随业务变化便捷扩展云计算架构具有良好的伸缩性，系统的规划能够满足 近期业务和资源库快速增长的需要，同时云计算中心具备了良好的扩展性能，能够随着业务的快速增长而扩展，能够实现不停机的情况下,在线增加系统的存储、计算资源，改变基础设施支撑能力有限的局面，为业务的增长或变化提供快速响应，实现业务敏捷。l 运营的易管理和易操作性，降低运维压力通过云管理平台，能够对云计算中心的服务器设备、存储设备和网络设备以统一的视图进行管理。云管理平台支持基于策略管理手段，将固定的操作以系统运维策略的方式进行固化管理,一方面实现运维的规范化，降低人为操作错误的发生，另一方面降低运维的压力，使得更少的运维人员保障业务系统的持续运营.l 高可用性，故障不再影响业务的连续性云计算环境下，硬件故障将成为不可避免的现象。因而私有云的设计是基于不可靠硬件保障业务系统的连续性的理念进行设计,也即在硬件发生故障的情况下,也能保障业务系统的连续运转.n 服务器的高可用：虚拟化技术保证虚拟服务器之间的高可用,即使服务器发生故障,支撑业务系统运行的虚拟机能够快速迁移到运转良好的服务器上，保证业务系统不中断.n 存储的高可用：采用热备方式，即使在一个存储节点发生故障的情况下，保证业务系统的运行不受影响，同时也能够快速的重建故障节点。 l 业务连续性，保证任何时候业务系统的可用性业务系统迁移到私有云上，能够充分利用云基础架构的动态负载均衡及高可用特性保证业务的连续性.一方面保证业务系统的压力动态的分不到不同的支撑服务器上，另一方面，保障业务系统部分节点在出现故障的情况下，利用高可用特性保证业务的不中断。l 信息系统弹性，降低突发事件的影响由于突发事件的不确定性，进而会导致业务系统的访问量有突发性特征，这对基础设施的支撑能力提出了更高的要求，否则突发事件往往导致业务系统的瘫痪。将业务系统部署到私有云上，业务系统有突发的高并发访问时,云管理平台将会自动将闲置的计算资源调配给相关业务系统,从而大幅提升业务系统的支撑能力。l 安全性私有云系统不仅可以接管传统信息系统的一切安全设备和措施,而且可以通过云管理平台进行统一的管理。针对云计算中的虚拟化资源，云管理平台通过虚拟防火墙，VPN，VLAN,负载均衡等技术,有效的保障了虚拟化资源的安全性 2.3 技术架构和路线介绍在私有云建设中基本可以分为三大部分：资源池化、智能化云管理等。2.3.1 资源池化资源池化就是将计算资源、存储资源、网络资源通过虚拟化技术，将构成相应资源的众多物理设备组合成一个整体，形成相应的计算资源池、存储资源池、网络资源池，提供给上层应用软件。资源虚拟化是对上层应用屏蔽底层设备或架构的资源封装手段，是实现云计算资源池化的重要技术基础。虚拟化技术由来已久，所谓虚拟化是相对于物理实体而言的，即将真实存在的物理实体，通过切分或（和）聚合的封装手段形成新的表现形态.聚合封装是将多个物理实体通过技术手段封装为单一虚拟映像/实例,可用于完成某个业务。例如SMP、计算集群(Cluster）、负载均衡集群（Load Balance）、RAID技术、虚拟存储、端口汇聚（port trunk）、交换机堆叠（stack）等。切分封装是将单个物理实体通过技术手段封装为多个虚拟映像/实例，可用于执行不同业务。例如主机虚拟化、存储分区、虚拟局域网(VLAN）等。虚拟化技术的一个重要结果是降低IT架构中部件之间的依赖关系，以计算虚拟化为例,集群、主机虚拟化等计算虚拟化技术实现了应用软件与物理基础设施解耦。 最终的效果是分离了应用软件与物理基础设施，解除或弱化了它们之间的耦合,从而也就削弱了各自的技术发展所受到的相互限制，拓展了技术发展的空间和灵活性. 2.3.2 智能化云管理云计算架构具有IaaS、PaaS、SaaS等众多的服务模型,提供计算服务、存储服务、乃至整合各种资源的综合性服务，其资源的构成更加复杂、规模更加庞大.为了提高易用性和可维护性，各种资源构成之间的关系复杂。在本项目中，主要构建IaaS层。为了保证云计算中心的服务质量,对于众多用户资源配给的调整也要求更精准的、更及时。这些要求已经不是依靠运维人员的能力所能满足的，需要采用更加智能化的自适应运维管理。云计算中心运维管理要适应云服务对资源管理所提出的新需求,紧耦合的资源管理云计算中心采用资源综合管理，即将系统中的计算、存储、网络等资源视为整体系统，实施统一管理，这有利于优化整体性能、精确定位问题、是实现动态资源调度的重要因素。 多维度的资源管理云计算中心的资源具有多种视图，例如物理资源视图、虚拟资源视图、虚拟组织视图,因此，云管理也应该是多维的。 3 私有云总体建设方案3.1 建设原则 私有云的建设将遵循以下的建设原则：1) 标准化和开放性系统的标准化和规范化是信息系统建设基本而又关键的一步,要实现信息通讯与共享，必须规范信息技术标准。采用业务内标准的技术体系和设计方法,使系统最大程度地具备各种层次的平台无关性和兼容性。在使用新技术的同时充分考虑技术的国际标准化，严格按照国际国内相关标准设计实施。2) 先进性和超前性在实用可靠的前提下,尽可能跟踪国内外先进的计算机软硬件技术、信息技术及网络通信技术,使系统具有较高的性能价格比,同时建设方案以实际可接受能力为尺度,避免盲目追求新技术,造成不必要的浪费。技术上立足于长远发展,坚持选用开放性系统，使系统和将来的新技术能平滑过渡.采用先进的体系结构和技术发展的主流产品，保证整个系统高效运行.3) 实用性和方便性系统建设要以满足需求为首要目标,采用稳定可靠的成熟技术，保证系统长期安全运行.系统应用后，确实能为各级业务和管理节点提供一个智能化的网络信息环境，以提高管理水平和工作的效率。4) 安全性和保密性遵循有关信息安全标准，具有切实可行的安全保护和保密措施，确保数据永久安全。系统应提供多方式、多层次、多渠道的安全保密措施，防止各种形式与途径的非法侵入和机密信息的泄露，保证系统中数据的安全。5) 稳定性和可靠性系统建成并投入使用后，将成为支撑系统平稳运转的运行平台和开发新业务系统的基础平台，系统瘫痪的后果是难以想象的。因此系统必须在成本可以接受的条件下,从系统结构、设计方案、设备选型、厂商的技术服务与维护响应能力，备件供应能力等方面考虑，使得系统故障发生的可能性尽可能少，影响尽可能小，对各种可能出现的紧急情况有应急的工作方案和对策。6) 跨平台性和可移植性由于系统建设的复杂性要求,在设计时，要充分考虑系统的跨平台、跨系统、跨应用、跨地区性和在各种操作系统、不同的中间件平台上可移植。7) 可维护性和可扩展性要保证系统能在各种操作系统和不同的中间件平台上移植.系统设计做到信息内容统一，以便日后的系统维护。在私有云的设计过程中，充分考虑在未来若干年内的发展趋势，具有一定的前瞻性，并充分考虑了系统升级、扩容、扩充和维护的可行性. 3.2 总体设计方案 3.2.1 逻辑架构 私有云的系统部署逻辑架构如下图所示: 逻辑架构图用于对外提供各种服务的多种类型的虚拟主机节点的集合构成了计算“资源池”，其不仅实现了基于服务器的CPU、内存、磁盘、I/O等硬件的虚拟化实现动态管理的“资源池”,同时还可以在各类型虚拟主机所在的物理服务器之间进行动态的迁移和变更资源.为此要求将各种类型的物理服务器、存储、网络等设备统一为一个逻辑意义上的“计算资源池”，从而提高资源的利用率，简化系统管理，实现服务器整合,让IT对业务的变化更具适应力。 云管理平台为用户提供简单、统一的管理平台，内置丰富的资源管理与交付功能；云平台将原本静态分配的IT基础设施抽象为可管理、易于调度、按需分配的资源；使用云平台可以把资源的能力封装，对外提供按需灵活使用各类IT资源的服务，满足各种业务的运营。云管理平台主要进行系统资源的服务化、实现资源快速部署与按需分发 .借助于云管理平台,可以构建易于管理、动态高效、灵活扩展、稳定可靠、按需使用的私有云结构。3.2.2 网络架构（假设) 私有云网络架构如下图所示:管理服务器：用于云管理平台管理节点的安装，负责对 私有云的资源池进行管理、调度和监控。在本期建设中，可以考虑利旧或者是虚拟机来作为管理服务器节点。虚拟化服务器：该服务器为若干台服务器组成的集群，形成计算资源池。通过虚拟化软件将物理服务器安装需求,虚拟出若干台符合应用需求的应用虚拟机作为 私有云业务的应用负载服务器.各虚拟化资源通过云管理平台统一调度、按需分配.如果计算资源池的资源不够使用，可以直接添加服务器,或者采用利旧的方式，无缝扩展资源池。存储：该存储的主要用于虚拟机的数据存储、业务数据存储等。根据业务需要在本次私有云建设中，采用光纤存储进行通信.本期采用单存储的方式,做到满足数据和业务需求，后期可以考虑双存储以HA的方式互备，保障了整个私有云系统的数据安全.存储同样属于计算资源池的一部分，由云管理平台统一纳管。光纤交换机:光纤交换机为服务器与存储间的通信交换机，选择8Gb/s的交换模块,可以有效保障服务器与存储间的通信速率.本期采用两台24口8Gb/s光纤交换机（各激活8个口）,以主备方式提供光纤网络通信.接入交换机:根据现有 的网络环境和需求,接入交换机选择两个48口的千兆交换机进行通信。以主备的方式，保障网络安全。防火墙：接入交换机数据经过防火墙上联到核心交换机,接入 核心网络。3.3 云管理平台设计3.3.1 云管理平台系统架构云平台系统的整体架构如下图所示，系统分为物理资源层、虚拟资源层、云平台管理系统层和云计算服务层。系统架构图上文提到的服务器资源和存储资源、网络资源等构成了物理资源层，通过虚拟化软件形成统一的虚拟化资源，并通过云平台管理系统,将物理设备和系统资源整合为统一的计算资源池、存储资源池和网络资源池，在此基础上根据用户的需求,自动划分资源，在资源管理平台和业务服务管理平台的支持下，为用户提供丰富的云服务。云平台从运维、运营与用户三个层面对私有云进行资源管理和运营管理。云平台管理架构图云计算管理平台是一个用来创建云基础架构 (IaaS) 的平台。 云计算管理平台允许企业在公司内部设立一个服务于企业自身的私有云.当前VMWare， Citrix和Microsoft提供的虚拟化平台主要帮助企业的IT人员可以像以前管理物理机一样管理他们的虚拟机。而云计算管理平台是帮助非IT人员能够通过自服务的方式使用虚拟机服务。云计算管理平台包含管理服务器以及业界标准的虚拟化软件（如XenServer, Vsphere, KVM等）的扩展.管理服务器可以部署在一台服务器或一组服务器集群上。管理服务器对所有节点上的资源进行统一管理并提供web接口给管理员和用户,使他们可以对权限内的资源进行访问和操作.云管理平台统将要实现的目标包括：1. 对本项目建设物理资源、网络资源和虚拟资源，进行统一的管理;2. 由于不同的应用资源，处于不同的内网或外网条件下，建设的云管理平台可以跨网络管理;3. 纳管已有的物理资源和网络资源,本次实施以实验的方式，先纳管部分资源，根据使用情况,逐渐将所有物理资源和网络资源纳管进来;4. 实现对所有信息资源，包括物理计算资源,虚拟技计算资源,物理网络资源、虚拟网络资源的自动化管理;5. 云管理平台提供可视,可控，可管的运维系统. 3.3.2 云管理平台功能3.3.2.1 云平台服务云计算管理平台为用户创建虚拟机实例提供了多种选择:l 计算服务，由管理员定义,提供CPU速度和个数，内存大小和根卷大小等选择l 存储服务,由管理员定义，提供了数据卷大小的选择l 网络服务，由云计算管理平台定义,描述了用户通过虚拟路由器或者外部网络设备可以使用的功能。l 模板和镜像，模板是一个操作系统的镜像，用户可以从这个镜像创建新的虚拟机。所有通用的Linux和Windows系统都可以成为模板。管理员也可以向系统中导入新的模板。除以上选项之外，还有一种只对云计算管理平台管理员可见的服务类型,用于配置虚拟机路由器。3.3.2.2 帐户、用户和域云计算管理平台的用户通过分配的帐户登陆和使用资源.在云环境里，各帐户之间的环境是相互隔离的.一个域由一组帐户构成,一个域中的帐户一般有逻辑上的关联性,域可以有多个管理员帐户对域以及域包含的子域进行管理。一个账户可以对应多个用户,用户更像是账户的别名,同一账户的用户之间没有相互隔离，他们具有相同的权限,可见的资源也相同。在大多数情况下,一个账户对应一个用户即可满足需求。3.3.2.3 管理服务器云计算管理平台管理服务器运行于WEB容器（如Tomcat)并使用关系型数据库（如MySQL）存放数据，所使用数据库也可以安装在一台独立的物理机上，也就是数据库服务器，并可以根据需要配置备份服务器。 提供管理员和用户访问的web界面 提供云计算管理平台对外的API接口 管理每个资源节点上的虚拟机资源分配 管理每个帐户的公网和内网IP地址分配 管理虚拟硬盘镜像的存储空间分配 管理快照（snapshot)、模板、ISO镜像，并可以根据需要将它们跨数据中心备份。 整个云环境配置的中心3.3.2.4 资源服务器资源服务器是用来提供虚拟机资源的服务器。可以通过云管理平台自带的虚拟化软件进行虚拟化，也可以通过如VMWARE、Citrix XEN等相关软件或功能进行虚拟化。 提供虚拟机需要的所有CPU，内存,存储和网络资源 互相通过高速网络互联互通,并具备Internet连接 可以位于不同地理位置的不同数据中心 可以具有不同的规格(如不同的CPU速度，不同的内存大小等等） 是高性能通用x86兼容服务器，自身相对可靠,但规模较大时允许出现个别服务器故障3.3.2.5 网络功能和网络虚拟化云计算管理平台管理内网（private）、直连网络direct和公网（public） 的IP分配。管理员首先将可供分配的内网， 直连网络和公网IP输入系统.主要有两种网络模型可供创建：直连网络和虚拟网络。云计算管理平台 的资源域(Zone）也分为两类：基本网络资源域仅能创建直连无标记(untagged)网络。高级网络资源域除此之外还可以创建虚拟网络以及直连带标记（tagged)网络.直连网络在直连网络中,虚拟机被直接在本地子网中分配IP地址。这些虚拟机可以直接访问Internet，也没有任何NAT转换。它们的网络封包不经过任何虚拟路由器。因此，直连网络无法获得云计算管理平台中的软负载平衡、防火墙和端口转发等功能。直连网络的用户根据配置的不同,可以和别的直连网络用户相通或隔离。在直连带标记网络中，管理员对资源域内部的每位用户分配特定的VLAN标识和IP段。用户的虚拟机可以从虚拟路由器(相当于DHCP服务器)获得IP地址。直连带标记网络可以让用户的虚拟机方便的与外界网络互联互通，包括管理服务器。直连无标记网络则采用了类似于亚马逊的安全组概念对每位用户进行隔离,而不采用VLAN。所有用户不论账号如何都在同一个广播域内。直连无标记网络最常使用在私有云中.所有的Hypervisor类型都可以支持直连无标记网络，但只有XenServer和KVM的节点可以设置安全组.虚拟网络在虚拟网络中，用户的虚拟机部署于私有的虚拟网络中。每个用户的虚拟网络均通过VLAN与其他用户的虚拟网络隔离。每个用户的所有客户机也在自己的VLAN中被分配相应的网络接口。可以用两种方式建立虚拟网络：基于虚拟路由器和基于外部路由器。l 云计算管理平台在安装时就提供了一个虚拟路由器。这个虚拟路由器可以提供DNS， DHCP, gateway， NAT, 负载平衡和VPN服务。l 基于外部路由器的虚拟网络使用第三方厂家的路由器设备提供gateway和NAT服务,而DNS和DHCP依旧由虚拟路由器完成。虚拟网络的部署必须使用虚拟路由器或外部路由器。在虚拟网络中，同一个用户的不同虚拟机因为处于同一个VLAN，他们之间的网络通信不通过虚拟路由器.VLAN起到用户之间隔离的作用：不同帐户的用户使用不同的VLAN.在虚拟网络中，每一个用户会被分配一个外网IP地址。用户可以申请更多的外网IP地址。外网IP地址是指用户实际访问虚拟机的IP地址。通过虚拟路由器建立虚拟网络每个帐户都被分配一个虚拟路由器。所有此帐户拥有的外网IP地址也都分配给这个虚拟路由器。这个虚拟路由器是虚拟机和外网通信的管道，并且为虚拟机提供DNS和DHCP服务，以及NAT转换.虚拟路由器的存在使得云计算管理平台可以为用户提供很多网络功能,例如：将发送至某个外网IP的包转发至一个指定的虚拟机，或是在多个虚拟机之间做流量的负载平衡，使得通过有限的公网IP可以提供更可靠的服务.通过外部路由器建立虚拟网络每个帐户仍然被分配一个虚拟路由器。但所有此帐户拥有的外网IP被分配给外部路由设备.外部路由器成为虚拟机和外网通信的桥梁，并提供NAT转换.虚拟路由器仅提供DNS和DHCP功能。负载平衡可以由外部路由器或者虚拟路由器完成。一个帐户可能既拥有在虚拟网络的虚拟机也拥有在直连带标记网络的虚拟机。在这种情况下，这个帐户将拥有两台虚拟路由器，一台虚拟路由器负责资源域 VLAN的管理,一台虚拟路由器负责直连带标记VLAN的管理.在同一个资源域里基本网络不能与虚拟网络或直连带标记网络共存。一个云环境可能包含一个基本网络资源域,一个虚拟网络与直连带标记网络共存的资源域。3.3.2.6 存储功能和虚拟化虚拟机模板是用户第一次启动虚拟机时所使用的基本操作系统镜像。例如，有用户需要64位CentOS 5.3的操作系统镜像,就可以把它作为一个虚拟机模板。每个虚拟机模板都有相应的访问权限。访问权限包括: 公开权限。这个模板可以供所有用户访问。 私有权限。这个模板只能供创建它的用户,以及该用户指定的使用者访问.管理员和用户都可以将模板加入至系统。用户在访问模板的时候可以看见模板的所有者。云计算管理平台将提供给虚拟机使用的一块存储空间称为一个卷。卷既可以是系统盘也可以是数据盘.系统盘在文件系统中的路径为”/”或”C:，也通常作为引导盘使用。数据盘提供额外的存储空间(路径为”/opt”或”D:”).每个虚拟机都有一个系统盘和一个数据盘。用户可以将多个数据盘挂接在一个虚拟机上。这些数据盘可以从管理员提供的存储服务中获得.同时，用户还可以从卷中创建模板，这也是私有模板的标准创建方式。ISO镜像的存储和使用方式与模板类似。ISO镜像除了访问权限外，还可分为两种类型：可以引导系统的（bootable)和不能引导系统的。可以引导的ISO镜像一般包含操作系统镜像(如Ubuntu 10.4 安装CD）。MasterStack云计算管理平台允许用户从ISO镜像启动虚拟机。用户还可以将ISO镜像挂接到虚拟机上。例如，需要在Windows虚拟机上安装PV驱动程序时就可以挂接对应Hypervisor厂商的ISO镜像。云计算管理平台支持卷的快照，包括系统盘和数据盘。管理员可以为每个用户可以创建的快照数量设限。用户既可以通过快照来还原卷以恢复丢失的数据，也可以从快照来创建模板，以确保当卷无法还原时可以直接启动新的虚拟机以保证业务的连续性.可以将快照设置为定期任务。快照一般会在主存储设备上生成并备份至二级存储,直到被删除或被新的快照覆盖.云计算管理平台可以配置主存储和二级存储。主存储支持iSCSI, FC或NFS接口.主存储上存放虚拟机的磁盘镜像，一般和服务器物理位置接近。二级存储上存放模板，ISO镜像以及快照数据，通常一个二级存储可以对应几百台服务器。3.3.2.7 虚拟机分配策略云计算管理平台在创建虚拟机时会根据内置策略选择可用的物理机。被选择的物理机总是和虚拟机的镜像物理位置接近。分配策略包括“纵向优先”和“横向优先”.纵向优先是指先分配满一台物理机的负载，再分配第二台物理机。这样的好处是节能，未分配的物理机可以处于休眠模式。横向优先是指每台物理机平均分配负载。这样的好处是确保每台虚拟机的性能最优。云计算管理平台支持CPU 超配(over commit)，也就是允许管理员分配比实际CPU个数/能力更多的虚拟机给最终用户.3.3.2.8 虚拟机管理云计算管理平台为管理员和用户提供了丰富的虚拟机管理功能。虚拟机的基本操作包括启动，停止，重启，删除等等。虚拟机包含名称和组别.虚拟机的名称和组别对于云计算管理平台是不透明的，用户通过它们来组织和管理虚拟机.虚拟机可以配置HA.对于配置了HA的虚拟机,系统会监控它们的状态，并在发现出问题的时候试着在另一个物理机上重新启动该虚拟机。云计算管理平台无法区分一台虚拟机是正常关机还是异常关机.如果用户关掉了一台配置HA的虚拟机，云计算管理平台会重启它.因此，当用户真的需要关掉配置HA的虚拟机的话，需要先通过云计算管理平台界面或者API以禁用HA功能。3.3.2.9 其他管理功能系统还提供了警告和事件等管理功能.警告是发送给管理员的提示，通常用邮件发送，通知管理员系统出现错误。警告信息是可配置的.事件功能跟踪管理员和用户在云计算管理平台的所有操作.例如，每次虚拟机启动都对应一个事件。事件存放在管理服务器的数据库.云计算管理平台允许管理员将某台物理机设为维护模式。位于维护模式的物理机首先从资源池中移出,不再接收新的虚拟机分配请求。然后，这台物理机上的虚拟机会被无缝迁移至其他不在维护模式的物理机。由于这里采用的是在线迁移技术，客户的业务和应用不会受到影响。管理员和用户还可以监控物理机和虚拟机的性能.通过云计算管理平台的监控界面，用户可以了解机器各种资源的使用情况以决定是否要换用更高级的虚拟机或是更大的存储空间.3.3.2.10 API和扩展性云计算管理平台的管理员界面和用户界面是基于同一套标准的HTTP请求协议开发的。这一套协议确保界面和后端的松耦合,不论是改写用户界面还是开发命令行工具都很方便。云计算管理平台的可扩展分配策略架构允许接入新的分配策略来分配存储和物理机。3.3.2.11 弹性和可用性云计算管理平台的设计确保对多个数据中心，上千台服务器规模的支持。我们把一个机架(Pod)作为大规模部署下的一个单位.一般一个Pod对应一个物理机架。系统规模的扩展也就是增加新的机架以及在管理服务器中对新加的资源进行管理的流程。云计算管理平台也包含了一系列保证可用性的特性。首先，管理服务器可以是一组配置了负载平衡的服务器机群。其次,数据库可以配置自动备份以确保在出错时可以人工恢复.对于资源服务器，云计算管理平台支持网卡绑定，多网络存储以及iSCSI多路径。3.3.3 云管理平台设计3.3.3.1 资源管理系统设计资源整合和虚拟化将原本静态分配的IT资源池化，打破资源孤岛、形成逻辑的资源池，使上层的应用不再以竖井（Silo）和专用（Dedicated)的形式使用资源，而是多个应用共享资源池，既可以提高资源利用率,又可以通过快速部署、动态分配等应对应用对资源的突发需求.在 私有云建设中，当资源池就绪之后，通过云管理平台资源管理模块实现异构资源池的统一管理，动态分配和调度资源以满足多应用需求。已有设备和新购入设备均可以纳入云管理平台的管理中。设备管理：统一的设备资产管理，清晰、方便的维护和管理各类设备相关信息，如设备名称、编号、型号，所处的具体物理位置信息等，实现设备与资源的统一纳管和集中监控展示.网络拓扑：覆盖虚拟机层级的网络拓扑图、VLAN图，以及直观的机架图，从各个层面展示私有云的设备连接情况,准确了解虚拟机与物理机的依存关系。系统监控:图形化和列表的方式展示虚拟机、Hypervisor主机、物理机、存储、网络设备的启停状态、资源利用率等详细监控信息；并可通过仪表板的集中展现，全面直观的了解整个资源系统的概要信息。告警管理：告警规则配置与管理，告警事件统一展示，可及时了解资源池中的各种异常事件和告警信息。报表系统：丰富的报表统计功能,可统计分析各种资源的历史使用情况、利用率情况、可用性等信息，为资源的进一步优化利用提供决策信息。3.3.3.2 运营管理系统设计云管理平台除了改变传统信息系统的管理方式外，更体现了云计算中“服务”的概念。在 私有云建设中，通过云管理平台的运营管理系统，可以将资源服务化,更好的提供方便快捷的信息资源服务.在资源池之上，将资源封装为可度量的服务，并使最终用户以最便捷灵活的形式按需使用这些服务。提供了服务管理、订单管理、用户管理、计费管理等功能，以帮助信息管理人员完成日常运营工作,面向最终用户提供自助服务流程.实现“按需自助服务这一云计算最终目的。主要设计功能：资源封装，预置丰富的云服务针对 的实际应用或业务需求，配合信息管理人员,将资源池中的各种资源封装为适合不同应用使用的不同服务模板，并通过服务目录的形式在门户系统上展现，供用户浏览和选择所需服务。运营管理员也可以根据信息业务发展情况和用户反馈的意见，创建新服务模板并发布，以满足不同用户的需求.通过门户系统，管理员可以轻松的管理服务模板的创建、修改、发布、删除等整个生命周期过程.订单管理云管理平台提供“购物车”功能，用户通过自服务门户，可以像网上购物一样选择服务产品放入购物车并提交以生成订单，订单可管理、查看审批轨迹及删除。运营管理员则对所有用户提交的订单进行管理。使用者和运营管理者无需沟通交流即可申请信息资源的使用。大大化简了 信息资源的申请审批流程,方便了一线职工的使用,减少了信息管理人员的工作量。审批流程为了防止在审批流程中出现问题,审批可以是单层或层级审批，每一级审批可设置为自动或人工完成.对审批层级和自动/人工审批的配置均可以通过运营管理的管理员门户完成.可以根据订单的重要程度，设计不同的审批模式，有效的保障了信息资源使用的安全性和合理性。按需自助服务，完整的用户自服务流程云平台的自服务流程为用户提供了完整的按需自助式服务体验，整个自服务流程包括服务申请、订单审批与管理、服务交付、服务实例使用与回收等步骤与功能。如果订单通过审批，系统会自动根据订单为用户分配资源，生成相应的服务实例交付给用户,用户可通过各种方式登录和使用自己的资源,也可对服务实例进行更改、申请作废等操作。未通过审批的订单不会获得任何资源分配。服务控制台，提供服务实例的全生命周期管理服务实例全生命周期管理,是指用户的服务实例从创建到回收的整个过程的管理。包括对服务实例的自动部署，用户对服务实例的使用、更改、申请作废，系统对服务实例对应资源的释放和回收等。云平台自服务门户提供一个服务控制台,用户可对自己的服务实例进行查询、操作和管理，比如对虚拟机进行开机、重启、关机等操作,或者将一个块存储挂载给虚拟机。另外，云平台支持用户通过浏览器直接访问虚拟机,为用户提供了极大的便利。当用户不再需要所申请的资源时，可以对服务实例申请作废，云平台会回收并释放该用户申请的资源，服务订购关系终止。界面友好,基于角色的门户系统云平台对管理员和最终用户都提供了友好的门户系统，通过权限控制，云平台对不同角色的用户呈现不同功能的门户界面。日志审计云平台的日志系统可记录管理员和用户在云平台内的所有操作，如登录系统、资源操作等。可在界面显示所有日志及日志详情，也可以对日志进行查询，基于日志可实现对用户操作的审计。 3.3.3.3 云管理平台安全设计在云管理平台的设计中,特别突出安全性设计。多层面的安全隔离1、Zone和在Zone之间可能实现了某种形式的物理隔离和冗余2、不同帐户的用户使用不同的VLAN，VLAN起到用户之间隔离的作用;基于用户的虚拟机隔离:即管理员可以通过云平台将不同用户之间的虚拟机配置为无法建立2层链接，实现基于用户的虚拟机隔离。3、提供多种网络类型，一些是真实的,一些是虚拟的，虚拟网络通过VLAN隔离，物理网络通过不同的硬件和设备隔离等，比如通过公网IP、私网IP通过不同的网卡隔离流量.也通过不同的组网，如3个平面来隔离业务、管理、存储4、直连网络可以通过给用户分配VLAN来隔离，直连无标记网络则采用了类似于亚马逊的安全组概念对每位用户进行隔离，而不采用VLAN。所有的安全域都通过防火墙接入到网络中,各个安全域通过虚拟防火墙进行逻辑隔离，安全域之间不能直接访问，在虚拟防火墙上通过访问控制策略，对用户进行文件和数据操作权限的限制，防范用户的越权访问。全面的虚拟机安全机制1、同一物理服务器上的虚拟机隔离，同一物理机服务器上资源隔离，包括CPU、内存、内部网络隔离、磁盘I/O有效的隔离，不会因为某一个虚拟机被攻击而导致其他同一物理服务器上的虚拟机被影响。2、内部虚拟机访问隔离，提供虚拟防火墙，如安全组功能,确保不同租户的虚拟机之间的网络隔离（包括同一个物理主机内的不同虚拟机）。针对每个安全组可以定义ACL规则，如对外开放某个具体的服务或端口,允许外部某个IP地址访问虚拟机的某个端口,也可以在安全组之间相互授权访问。3、恶意VM预防,云平台要能防止同一个物理主机内VM能嗅探到其它VM的数据包。例如ARP防护，云平台防止恶意虚拟机的IP欺骗和ARP地址欺骗，限制虚拟机只能发送本机地址的报文。4、虚拟机操作日志审计，通过云平台记录对虚拟机进行VM操作，便于合规审计。访问控制1、对业务和应用中保存的帐号进行集中管理,包括帐号创建、变更和删除等。同时根据预定策略，修改帐号的口令.接入认证安全、传输安全；2、将人员和其在各个业务系统中承担角色关联,实现对维护人员和用户等的集中授权
