纪委高清数字谈话系统建设方案
纪委高清数字谈话系统
建设方案
苏州科达科技有限公司
2013年1月

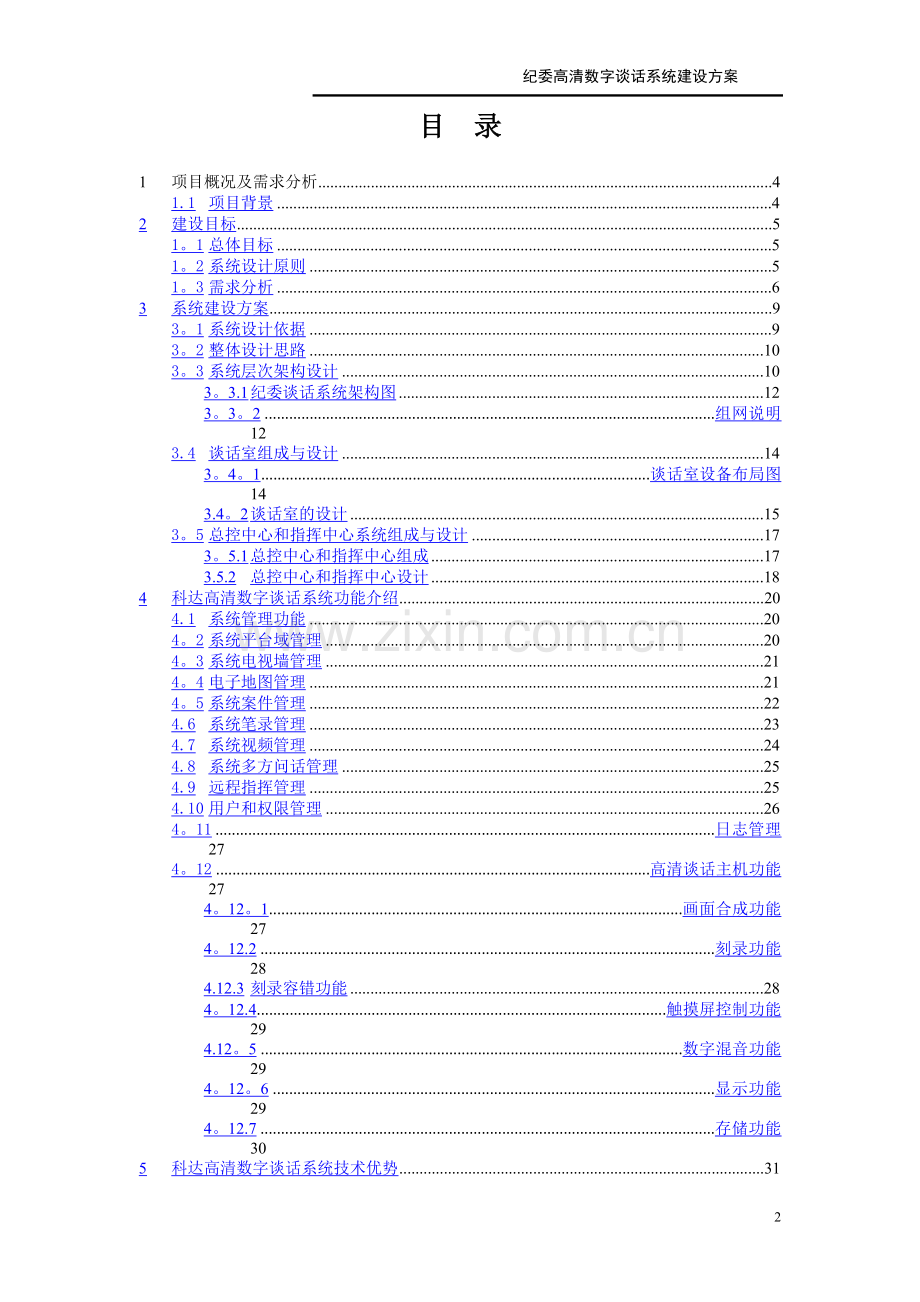

目 录
1 项目概况及需求分析 4
1.1 项目背景 4
2 建设目标 5
1。1 总体目标 5
1。2 系统设计原则 5
1。3 需求分析 6
3 系统建设方案 9
3。1 系统设计依据 9
3。2 整体设计思路 10
3。3 系统层次架构设计 10
3。3.1 纪委谈话系统架构图 12
3。3。2 组网说明 12
3.4 谈话室组成与设计 14
3。4。1 谈话室设备布局图 14
3.4。2 谈话室的设计 15
3。5 总控中心和指挥中心系统组成与设计 17
3。5.1 总控中心和指挥中心组成 17
3.5.2 总控中心和指挥中心设计 18
4 科达高清数字谈话系统功能介绍 20
4.1 系统管理功能 20
4。2 系统平台域管理 20
4。3 系统电视墙管理 21
4。4 电子地图管理 21
4。5 系统案件管理 22
4.6 系统笔录管理 23
4.7 系统视频管理 24
4.8 系统多方问话管理 25
4.9 远程指挥管理 25
4.10 用户和权限管理 26
4。11 日志管理 27
4。12 高清谈话主机功能 27
4。12。1 画面合成功能 27
4。12.2 刻录功能 28
4.12.3 刻录容错功能 28
4。12.4 触摸屏控制功能 29
4.12。5 数字混音功能 29
4。12。6 显示功能 29
4。12.7 存储功能 30
5 科达高清数字谈话系统技术优势 31
5.1 全网络化部署 31
5.2 全网高清图像解决方案 31
5。2.1 高清的谈话监控 31
5.2.2 高清电视墙指挥 32
5.2。3 高清谈话存储 32
5。2。4 高清双光盘同步刻录 33
5.3 系统级联部署 34
5.4 图像联网整合 35
6 科达产品介绍 36
6.1 SVR2810高清谈话主机 36
6。2 KDM2801H谈话监控管理平台 37
6.3 KDM201集中式多路视频编解码器 38
6.4 VS400 IP磁盘存储阵列 41
6.5 IPC212A高清防暴半球网络摄像机 42
6。6 IPC310高清室内型PTZ网络摄像机 43
6。7 ATBOX数字音频主机 44
6.8 KDM2510单路高清解码器 46
6。9 谈话业务管理系统软件 47
1 项目概况及需求分析
1.1 项目背景
十六大以来，我国更加重视反腐倡廉工作，并取得了新的成效。一批腐败高官受到惩处，损害群众利益的腐败行为和商业贿赂得到进一步治理，纪检监察体制改革和反腐国际合作取得突破性进展，科学的反腐败体系得以建立.这一切使中国从权力反腐向制度反腐转变，从以惩处为重点向以预防为重点转变，从经济、行政领域向政治领域拓展。
2007年，党的十七大上第一次把反腐倡廉建设同思想建设、组织建设、作风建设、制度建设一起确定为党的建设的基本任务，这是从提高党的执政能力、保持和发展党的先进性的全局高度作出的重大决策。胡锦涛同志在十七届中央纪委二次全会上的重要讲话，深刻阐明了反腐倡廉建设的重要性、紧迫性,明确提出了指导思想、基本要求、工作原则和主要任务，为着力加强以完善惩治和预防腐败体系为重点的反腐倡廉建设指明了方向。
　 纪委谈话系统的建设对反腐倡廉信息化系统的建设起到不可低估的作用。纪委谈话系统因其行业应用的特殊性,而与一般的保安监控存在很大不同,谈话系统一般是指通过对计算机技术、图像数字化技术和信息技术的应用，建设标准化谈话室，实现谈话过程的有效监督和管理,从而有效提高侦查办案、协查办案的效率， 加强办案、取证过程的真实性和有效性.
2 建设目标
1.1 总体目标
“远程办案监控、远程办案指挥、远程谈话、联合作战是新形势下对纪委工作的要求,也是纪委追求的目标.纪委工作信息化是实现这一目标的重要前提。
纪委谈话指挥系统是一个庞大的系统工程，它综合利用了通信技术、计算机技术、声像技术、多媒体技术，结合管理科学和行为科学。因此,本项目建设的总目标是：依托全省纪委专线网，建设全省纪委指挥中心，以提高全省纪委办案科技水平，增强远程办案与远程指挥的科技含量，实现全省各级纪委的谈话系统统一调度指挥,进一步促进全省纪委信息化建设和应用的水平，进一步提高纪委信息收集利用能力、指挥协调能力、快速反应能力、联合作战能力。
1.2 系统设计原则
1、先进性与适用性
采用科学的、主流的、符合发展方向的技术设备和理念，系统集成化、模块化程度高。设计合理，架构简洁、功能完备，切合实际，能有效控制和提高工作效率,满足动态谈话监控和谈话业务工作的实际需求。系统的技术性能和质量指标达到国际领先水平；同时,系统的安装调试、软件操作使用又应简便易行，容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。
2、经济性与实用性
在先进、可靠和充分满足系统功能的前提下，体现高性价比.采用经济实用的技术和设备，充分利用现有资源，综合考虑系统的设计、建设、升级和维护。充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求,经济实用。
3、可靠性与安全性
系统采用成熟的、稳定的、完善技术设备,系统具有一致性、升级能力，能够保证全天候长期稳定运行。在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能,同时系统具有一整套完整的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,可与视频会议系统无缝整合，无扩容瓶颈。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，系统规模和功能易于扩充,系统配套软件具有升级能力。同时，本方案在设计中留有冗余，以满足今后的发展要求.方案中设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用.
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价.
7、紧密结合性
同步录音录像系统与纪委谈话业务管理系统紧密相结合，通过谈话客户端和指挥客户端可以进行谈话室视频实时浏览、查看，指挥、刻录、笔录建立、案卷查询等操作。
1.3 需求分析
根据实际调研,现在了解到现代化纪委谈话系统建设需要满足如下需求:
1. 谈话系统应支持嵌入式系统架构,能够满足7×24小时连续不间断的稳定运行。
2. 系统应支持1080p全高清网络摄像机进行前端图像采集，满足现代化谈话系统建设要求，为远程谈话、远程指挥提供充分、必要条件。
3. 系统应支持云镜控制功能：支持在同步录音录像软件、谈话客户端、指挥客户端、远程指挥中心实现对云镜的控制。
4. 时间、温湿度叠加功能:系统应支持采集谈话室里的实时温度、湿度进行动态叠加，叠加的温、湿度信息可根据实际需求进行位置调节，并将温、湿度信息直接叠加到录像文件中进行刻录。
5. 片头叠加刻录功能：系统应支持采用视频叠加内嵌式文字预处理技术,可将案件编号、案件名称、谈话人员、谈话地点、谈话对象、真迹签名等有关的信息动态叠加到视频中，进行证据合成刻录,案件叠加信息时间和位置可根据实际需要进行动态调节。
6. 画面合成功能：系统应支持4路高清1080p网络摄像机接入，支持2、3路画面合成输出,支持合成画面自定义位置功能，小画面位置可调、大小可调；支持主画面和小画面快速切换，支持接入的任意摄像机的画面合成，合成画面支持720P或1080p、D1分辨率。
7. 刻录断电保护功能：系统应支持刻录过程中突然断电，保证同步录音录像资料不会丢失。
8. 合成画面的双光盘同步刻录：系统应支持合成画面的双光盘同步刻录,光盘中的刻录媒体图像，分辨率不低于1920×1080，谈话中途更换新光盘，可以识别上张光盘停止的时间点，在新光盘中继续刻录的功能；
9. 光盘刻录集成播放器功能：系统应支持光盘放入PC光驱中，能自动使用播放器播放录像。支持光盘录像播放、停止、暂停、快进、拖拽和慢进等功,在光盘录音录像资料的前30秒内(时间可调整）会显示案卷的相关信息,包括：案卷信息、谈话对像、谈话人、谈话的时间、第几张光盘等。光盘录像支持重点标记检索功能和时间进度显示功能.
10. 光盘刻录容错功能：系统应支持光盘刻录过程中的刻录容量、刻录情况等状态必须实时显示。光盘刻录完毕自动校验，以保证光盘的内容的完整性和准确性。光盘刻录出错后，放入新的光盘自动重刻。
11. 光盘刻录加密功能：为防止光盘随意外带，系统在刻录光盘的时候进行加密处理，在打开光盘的时候需要输入密码才能查看录音录像资料。
12. 数字水印加密:系统应支持数字水印技术,防止录像文件被非法篡改，在使用专用播放器进行播放时,有录像是否被篡改的提示；
13. 电子笔录功能：系统应支持创建笔录、笔录管理、打印功能,常用语维护、笔录模板、水印防修改、真迹签名叠加等并支持笔录导出等功能;
14. 文字图像联动：谈话所生成的电子笔录与同步录音录像生成的视听资料在时间轨迹上同步关联，支持问与答的录像关联和重点标记.
15. 远程指挥功能：系统应支持主要用于多谈话室同步或多个异地参与共同办案时的交流指挥。指挥中心和纪委领导可听到谈话人员和被谈话人之间的对话，也可直接与谈话人员对话，发出各种指令。领导之间也可实现网络对话，相互探讨，达到联合商讨和远程谈话目的。
16. 远程谈话和多方谈话功能:通过本系统实现多方案情商讨，向上级机关汇报谈话进展,同时实现多方讨论。在讨论过程，能够实现案件共享、电子笔录实时查阅。为了节省谈话过程的时间、提高纪委谈话效率， 系统支持异地对被谈话问人实现异地谈话，并支持同步刻录。
17. 案件文件管理功能:包括案件归档、案件查询、调阅等.
18. 谈话常用语、指挥常用语功能:用户可以将一些常用语放进短语库中，谈话时就不需要每次都输入重复句子,而直接从短语库中选择即可。用户可以增加、删除、修改常用短语。
19. 日志管理功能：系统应支持详细日志查询、包含设备、案卷、笔录、被谈话人员、谈话室、用户、案卷级别等.
3 系统建设方案
3.1 系统设计依据
系统建设涉及的所有要求、施工、设备、材料和工艺均应符合相关的国家标准和信息产业部的规定，同时必须满足纪委谈话系统的有关要求。因此，整个系统建设遵循以下标准和规范：
《中国共产党纪律检查机关案件检查工作条例》
《中国共产党纪律检查机关案件检查工作条例实施细则》
《中共中央纪委关于进一步加强和规范办案工作的意见》
《监察机关调查处理政纪案件办法》
《安全技术防范产品管理办法》(国务院第421号令）
《城市报警与监控系统建设方案设计要素》
《城市报警与监控系统建设指导性技术文件》
《城市监控报警联网系统通用技术要求》
《安全防范系统验收规则》
《安全防范系统通用图形符号》
《中华人民共和国道路交通安全法》
《防盗报警中心控制台》
《视频安防系统技术要求》
《用电通信网光纤数据传输系统工程施工及验收暂行技术规范》
《报警图像信号有线传输装置》
《公安交通指挥中心建设与发展的若干意见》
《公安计算机信息系统九五规划》
《交通管理信息系统建设框架》
《安全防范技术规范》GB50348-2004
《民用闭路电视系统工程技术规范》GB50198—94
《民用闭路监控电视系统工程技术规范》GB02198—94
《计算机软件开发规范》GB8566-88
《电子计算机机房设计规范》GB50174—93
《安全防范工程程序与要求》GA/T75-94
《中华人民共和国公共安全行业标准》GA38-92
《中国电气装置安装工程施工及验收规范》GBJ232-90。92
《建筑物防雷设计规范》GB50057—94
《以太网10BASE—T标准》IEEE802。3
《以太网100BASE-T标准》IEEE802.3U
3.2 整体设计思路
3.2.1 纪委谈话系统架构图
图3—2：谈话系统组网图
3.2.2 组网说明
如图3-2所示，科达高清数字谈话系统依托IP承载网络构建一个星型结构的数字化、网络化、智能化的高清IP谈话系统.
本高清数字化谈话系统符合纪委实际办案过程和谈话流程，实现纪委业务统一协调和管理。立足于先进的数字处理技术，并按适度超前的原则,参考国内外专业纪委系统的配置要求，达到纪委谈话系统数字化、高清化、信息化、专业化、规范化、网络化，充分利用网络系统实现远程指挥要求。整个系统有谈话室、总控中心和指挥中心组成，远程指挥中心可通过语音、文字对谈话室进行远程谈话指挥和远程问话。
整个系统由谈话室、指挥中心组成。谈话室把图像、声音、温湿度信息（可选）传到谈话刻录主机，谈话刻录主机对接入图像实现多画面合成、叠加温湿度时间信息、录音录像和双光盘同步刻录等，谈话室办案客户端供办案人员完成电子笔录、视频浏览、案件管理等功能操作。指挥中心通过指挥客户端可以对谈话室的办案过程进行语音、文字的远程指挥，通过谈话业务管理系统可以提供谈话办案的统一业务应用操作。视频监控平台统一接入管理所有谈话室谈话主机、高清解码器和高清IPC，实现集中存储,并具备多级级联应用，便于扩展联网化应用，从而实现案件信息资源的高度共享。存储系统实现谈话室同步录音录像过程的集中备份存储功能。
34

3.3 谈话室组成与设计
3.3.1 谈话室设备布局图
图3—3：谈话室布局
谈话室摄像机安装
安装2台1080P高清摄像机，每个摄像机预留两根网线,一根电源走线.
u 安装一台高清防爆网络摄像机吸顶安装，一般安装位置要求能够采集谈话室全景及液晶电视显示内容，采用广角镜头(2。8MM或2.2MM)为谈话室提供全景监控,保证谈话室监控无死角。
u 安装一台高清网络球机，一般安装于谈话人员背后墙上靠顶壁装，正对被谈话人员位置,用于某些细节特写；也可以安装于进门左侧墙上壁装，位于谈话人员和被谈话人员中间位置,用于反应被谈话人员侧面镜头和某些细节特写。
谈话室拾音器安装
安装3台高保真拾音器，拾音器嵌入到谈话桌前端顶部，墙壁安装或吸顶安装（预留接1个连接IPC的音频走线,和电源走线）。具体可以根据实际谈话室大小进行拾音器布置,才能达到最好的效果。
谈话室音频主机安装(可选，如有远程问话需求则必配)
配置1台ATBOX音频主机,用于消除远程问话过程的回声啸叫,还可以消除谈话室的噪声等功能。
3.3.2 谈话室的设计
谈话室一般设置在一楼或者负一楼，墙壁为隔音软包材料，地板使用毛毯铺盖
Ø 谈话室建设要求：谈话室的装饰体现简洁、文明、严肃的要求。如有窗户必须安装金属栅栏,室内不得有呈锐角的器物,谈话室内四壁表面处理建议全做软包；如果谈话室内的有窗户，建议用双层窗帘，双层的里层用不透光材质;电器设备和电源要有隐蔽的位置和应有的防护装置，谈话室要有良好的通风、除湿设施和隔音吸音功能，通风设备噪声要小于30Db， 谈话室区域与公共区域应有适当的隔离。
Ø 房间照明要求:各种照明灯开关位置一般要求放在进门口外墙高度1。5米处，各种灯分别控制。而且搁栅灯整流器要放在门外电源箱内，电源箱高度为离地1.8米，电源箱材料用1.5毫米厚铁板，并考虑到其箱体散热与安全。灯光照度取500～750 Lux之间作为室内照明。为防止人眼正视眩光和摄像机逆光,在选择合适照度摄像机的同时，室内照明必须采用棚格灯罩，而且必须是由顶棚向下照射。另外因为从窗户射入到室内的光（色温约5800K）比日光灯（3500K)或三基色灯(3200K）偏高,室内如果存在这两种以上的光源（自然光源与人工光源），会影响成像效果，造成明暗比差;另一方面，谈话时间是随机的，上午、中午、下午、阴天、晴天的自然光源照度与色温均不一样，落差较大。因此室内要避免采用自然光源,应采用人工光源。所以，室内窗户都应采用深色窗帘遮挡或进行装修封闭。为达到成像效果与谈话照明需要，应选择“三基色”荧光灯，将照度控制在750Lx左右，而且灯具选择、安装位置要合理，避免出现炫光和落差大的阴影区。
注：各种环境条件被照面的照度：
Ø 房间排风：要求各谈话室房间内单独做进、排风管道，房间要求安装二台进口低噪声排风机（房间小安装一台），排风机噪声要求控制到最小（以不高于30～35分贝为适)，排风主机放在室外，排除谈话室内烟雾，排风管道采用单独排风（集中排风会引起相互串音），各谈话室内要求做单独进风口（自然进风），管道要做到室外,让外面新鲜空气送到谈话室，保持室内空气流通，请装潢单位在做进、排风管道时要相互分开，考虑噪音技术处理（排风主机脚要做避震装置，加消音器处理等).
Ø 房间冷暖设备：本空调最好采用进口低噪声一拖一分体式空调,挂机放在房间内,主机放在房间外(根据用户费用而定),如新大楼内有中央空调,要考虑晚上办案大楼内中央空调是否关闭，否则影响办案一定要单独加空调处理，室内温度要求控制在22 ～24摄氏度左右,温度控制开关一定要放在门外.
Ø 门及门锁和窗：要求每间房间都安装带隔音的实木门,门锁及猫眼镜要反装,门外可以锁和观察，门里不可以。窗户要求封闭(也可改装为进排风口）.
Ø 监听探头设备：安装时也要考虑到位置隐蔽和受音效果（受音效果应达到噪声小、声音清晰），高度为1.2米左右，在1。2米处的墙面上要挖一个86型尺寸方孔，将铁的预埋盒放入，并要求与墙面放平或放正，在预埋盒方孔下壁放一块2公分厚的木块，木块要固定牢（不能摇动）。
Ø 房间管线:在做吊顶、墙面、地板前，预先做好监控、监听、空调、照明各种管子的预埋，在排管中碰到转弯，应放过渡分支盒，监控与监听管一定要采用铁管类，相互间要用电焊碰接（不能选用PVC管)，主要考虑到音/视与其它信号线相互之间干扰。
3.4 总控中心和指挥中心系统组成与设计
3.4.1 总控中心和指挥中心组成
指挥中心配置高清电视墙，配合高清解码单元完成对权限内所有谈话室采集到图像解码上墙的要求.同时,指挥中心配置远程指挥客户端，相关工作人员可通过该客户端采用文字或语音对讲的方式对指定谈话室实时指挥。配置麦克风和音响，用于指挥室与谈话室之间的语音对讲、对重大案件集中问话以及远程对被谈话人问话。
在指挥中心合理位置放置一个操作台，指挥电脑放在上面，通过指挥电脑可以切换所有谈话室、双规室的画面到任一台液晶监视器、电视机上，也可以把指挥电脑的屏幕切换到任一台监视器上.同时，通过软件可以对谈话室里摄像机的云台和镜头进行控制。
指挥电脑可以实时监听监看谈话室里的现场谈话情况和笔录,也可以对谈话室里的谈话人员进行指挥.
控制中心配置高清谈话刻录主机,以保证谈话过程的同步录音录像及双光盘同步刻录.
控制中心配置监控/监控管理平台，实现前端谈话主机和高清IPC的接入管理，以及与视频会议、可视指挥调度系统的对接和上下级平台的级联。
控制中心配置文件服务器，实现谈话安排、指挥管理、案件笔录管理等系统业务。配置IPSAN设备，用于备份录像资料。
3.4.2 总控中心和指挥中心设计
u 指挥中心的总体设计
Ø 逼真地反映现场人物和景物，使与会者有临场感，以达到视觉与语言信息交流的良好效果.
Ø 指挥室中传送的图像包括人物、景象、图表、文字等，应当清晰可辨。
Ø 指挥室内温度、湿度适宜，空气流通。
Ø 应有消防设备和紧急安全通道.
u 指挥室大小：
指挥室的面积根据各地指挥室的具体情况决定，建议按平均每人2。2平方米计算指挥室面积.
u 指挥室的环境：
指挥室应设置在远离外界嘈杂、喧哗的位置。从安全角度考虑，应有宽敞的入口与出口及紧急疏散通道，并应有配套的防火、防烟报警装置及消防器材。指挥室的设置应符合防止泄密，便于使用和尽量减少外来噪声干扰的要求。
指挥室内空调的噪声应该比较低，如室内空调噪声过大,就会大大影响该指挥室的音频效果.指挥室环境要求参数如下：
室内风速：0.1米/秒 室内温度：18—22摄氏度
室内相对湿度：60%——80％ 室内环境噪声：≤48dB
u 背景
为了防止颜色对人物摄像产生的“夺光”及“反光”效应,故背景墙应具有均匀的浅颜色，通常多采用米色或灰色,以使摄像机镜头光圈设置合适.而房间的其他三面墙壁、地板、天花板等均忌用黑或鲜艳色彩的饱和色,通常采用浅蓝色、浅灰色等.每面墙都不适宜用复杂的图案画或挂复杂的画幅，以免摄像机移动或变焦时图像产生模糊现象，并增加编码开销。总之，会场布置应庄重、朴素、大方。
u 指挥席
指挥席布置采用排式。为减少面部阴影，要求采用浅色桌面或桌布。另外，在麦克风和桌面之间最好加一层软性材料,以免敲击桌面时造成太大的响动。
u 椅子
应尽量采用舒适的椅子，同时椅子不装小脚轮，限制移动.
u 声响考虑
为了保证声绝缘，地上应铺上地毯,天花板应装消音板,四周墙壁应装隔音毯,窗子应安装双层玻璃,桌子铺上桌布。由于指挥室进行了隔音处理，房间中具有混响系数通常应在0.35-0。55之间。
u 指挥室的照度
指挥室的门窗需用深色窗帘遮挡。光源对人眼视觉无不良影响.选择三基色灯(色温3500K)较为适宜。照度要求规定如下：
为了确保正确的图像色调及摄像机的自平衡，规定照射在与会者脸部上的光是均匀的，照度应不低于500lux。监视器、投影电视附近的照度为50—80lux，应避免直射光。
u 供电系统
为保证指挥室供电系统安全可靠，减少经电源途径带来的串扰，应采用三套供电系统。
Ø 一套供电系统作为指挥室的照明供电。
Ø 第二套供电系统为空调等设备供电，空调供电应采用三相四线制。
Ø 第三套供电系统作为整个终端设备，控制室设备的供电，该套供电系统的供电能力应不小于10安培.若会场配备不间断电源（UPS)，每套终端设备须配备一台功率不小于1500W的UPS；控制中心设备需配备一台功率不小于2000W的UPS.供电系统输出交流电应满足以下条件：220V±5%，50Hz±5％。
Ø 指挥室、控制室需有若干AC220V/15A的电源插座，均匀分布在四周墙面。
Ø 指挥室、控制室需配有多用电源接线板。
Ø 接地是供电系统中比较重要的问题，应予以足够重视。接地方式分为联合接地方式和单独接地方式两种, 联合接地时电阻需求小于0.5欧姆，单独接地时电阻需求小于1欧姆。地线宜从控制室或机房设置的接地汇流排上引接，尽可能从传输机房拉到指挥室和控制室的供电设备使用。要求给指挥室和控制室供电的交流电源零线和地线的电压差≤1V。
4 科达高清数字谈话系统功能介绍
谈话系统是一个综合的案件信息管理与谈话实时指挥系统，本系统采用先进的B/S架构，人性化的管理、操作便捷、完全符合纪委的办案流程.谈话系统包括了对案件信息的管理和实时谈话的监控与管理,可统一接入和管理视频监控系统、谈话主机控制系统，并提供统一的管理界面；支持电子地图对谈话室的位置和状态信息进行形象展示,支持实时录像，录音,刻录等功能，支持多级级联方式统一管理。
4.5 系统管理功能
谈话系统能够实现监控系统、同步录音录像系统、业务系统的统一管理;系统管理模块为谈话业务功能模块,里面包括指挥业务基础信息，包括区域管理、电视墙管理、刻录管理、用户权限管理、案件管理等。
4.6 系统平台域管理
系统支持多级级联平台域的管理， 支持自定义区域名称,支持对级联平台内所有设备集中管理,支持对接视频会议系统。能够实现全市监控系统的网络化、统一化、智能化的集中管理。
4.7 系统电视墙管理
谈话系统支持多路前端设备解码上电视墙的功能,最大可以支持36路高清图像同时解码上墙的功能，可根据需要对电视墙设置预案功能，便于谈话图像快速浏览上墙的功能、便于远程指挥。
4.8 电子地图管理
Ø 支持JPEG格式的静态三维电子地图导入，支持基于多图层叠加的电子地图。
Ø 支持JEPG、BMP格式电子地图，能够方便地在地图上定义谈话室，便捷的谈话室定位方式；支持放大缩小地图；
Ø 可载入电子地图文件，载入时的显示比例可设置
Ø JPEG静态电子地图提供多层电子地图功能，并支持电子地图图层树，支持任意图层之间的跳转； JPEG静态电子地图支持缩略图显示，图元自定义;
Ø 可在电子地图中添加、删除和移动图元，支持鹰眼
Ø 支持图元名称、属性及对应前端编码设备的配置
Ø 可通过双击图元实现前端监控图像的实时浏览
Ø 可实现电子地图的全局或局部放大、缩小
4.9 系统案件管理
n 建立案件
系统支持用户进行案件的建立,建立案件时输入案件的相关参数信息：
Ø 案件名称；
Ø 被谈话人信息（姓名，出生年月，性别，户籍地址，居住地址，联系方式等)；
Ø 案件相关人员信息；
Ø 案件的时间、地点、具体描述等信息；
Ø 支持对案件多次谈话的功能。
n 案件信息浏览
Ø 案件的建立者、相关参与者、上级领导等具有权限的用户可以浏览案件的信息，并支持对案件临时授权功能.
n 案件资料维护
可以对已经建立的案件进行如下操作：
Ø 案件信息的修改；
Ø 被谈话人的添加、修改、删除；
Ø 案件相关人员的添加、修改、删除；
n 案件查询
支持根据案件的名称、时间范围、被谈话人信息等资料查询有权利浏览的案件信息.
4.10 系统笔录管理
SXMS谈话业务服务器软件系统提供功能强大的笔录管理功能，办案部门可通过智能化的笔录系统提高办案效率、节约办案时间，固定关键证据等。
n 模板管理
系统支持自定义笔录模板的功能，支持添加、删除、修改电子笔录模板的功能。办案部门可根据自己的办案风格、自定义谈话模板。在开始谈话之前直接调入事先定义的模板，加速办案前的准备时间。
n 笔录管理
Ø 谈话笔录问与答支持与同步录音录像实时关联的功能，每一对话都可查询相关的同步录音录像。
Ø 谈话笔录支持对某一对话重点标记的功能，通过重点标记可快速定位被谈话人所提供的供词。
Ø 谈话笔录支持在笔录中插入图片等附件内容。
Ø 谈话笔录支持word导出的功能。
Ø 谈话笔录支持无线电子签名的叠加功能，即被谈话人通过无线签名笔将自己的真迹直接叠加的电子笔录中保存.
4.11 系统视频管理
n 视频浏览
系统支持视频浏览管理,可对前端视频状况远程浏览和查看,可以选择需要的浏览的设备进行开始、停止浏览视频、前端录像，平台录像，全屏显示，云台控制等操作.
n 刻录管理
谈话过程需要同步录音录像和光盘刻录的需求,系统支持对谈话主机刻录管理功能，技术人员可以通过刻录管理即可切换到刻录机监控界面，可以看到当前刻录机的实时状态,可以控制刻录机的“开始刻录”，“停止刻录”，“开始录像"，“停止录像”，“重刻"等，通过系统可以查看当前光盘的质量和容量，并伴有报警消息提示的的功能。
4.12 系统多方问话管理
n 案件的多方问话
针对大案、要案，能够通过本系统实现多方案情商讨，向上级机关汇报案情，同时实现多方讨论。在讨论过程，能够实现案件共享、电子笔录实时查阅。
n 案件远程问话
为了节省谈话过程的时间、提高谈话效率， 系统支持异地对被谈话人实现异地问话，并支持同步刻录。
4.13 远程指挥管理
u 系统支持双向语音对讲和短消息交互功能。相关领导可根据需要直接与谈话人员对话，发出各种指令。在不方便时,也可通过短消息方式与前方谈话人员进行文字沟通
u 指挥客户端能够实时监看同步录音录像的效果，谈话室的全景及特写摄像机可进行画面全成并可根据需要调整大小画面显示内容.
u 远端电视墙浏览可将所需的谈话视音频信号解码后送至电视墙或投影机进行显示.
u 远程电子笔录实现查看可根据需要对谈话过程中的电子笔录进行远程实时查看。
4.14 用户和权限管理
n 用户管理
可以根据实际情况添加，删除，修改用户,可以对用户分组，支持用户类型的设置，类型包括：系统管理员和操作员，支持用户权限的设置,不同的用户类型拥有的用户权限不同.
n 权限管理
系统可以在登陆过程中对用户的类型及权限进行判断，并针对不同的权限开放相应的功能,具备usbkey和用户名、密码两种登陆方式。系统权限包括设备权限、案件权限、部门权限、笔录权限、谈话室权限、聊天组权限等,根据需要能够把设备分配给权限用户,支持用户添加,删除，修改设备的权限.
4.15 日志管理
系统支持详细日志管理功能，用户可按照权限查询日志，日志包括用户日志、案件创建人日志、设备操作日志、谈话室管理日志、笔录建立日志等，便于用户日后查询和管理。
4.16 高清谈话主机功能
4.16.1 画面合成功能
Ø 支持2、3路画面合成输出
Ø 支持合成画面自定义位置功能,小画面位置可调、大小可调；
Ø 支持接入的任意摄像机的合成，合成画面支持1080P、720P、D1分辨率
4.16.2 刻录功能
Ø 支持合成画面的双DVD光盘(或者蓝光DVD）同步刻录,谈话中途更换新光盘，可以识别上张光盘停止的时间点,在新光盘中继续刻录的功能;
Ø 支持对时间、温湿度信息叠加到视频文件同步刻录的功能,有力保证录音录像文件的有效性；
Ø 支持在硬盘中的录像手动重刻功能，为事后刻录提供保障；
Ø 支持光盘刻录集成播放器功能，光盘放入PC光驱中，能自动使用播放器播放录像;
Ø 支持光盘刻录笔录内容,光盘里的笔录在电脑中能够打开.
Ø 支持光盘录像播放、停止、暂停、快进、拖拽和慢进等功能；
Ø 支持片头字幕叠加功能,在光盘播放录音录像文件时前30秒（时间可调整）会显示案卷的相关信息，包括：案件信息、被谈话人、谈话人、谈话的时间、第几张光盘等;
Ø 系统在刻录光盘时支持对光盘进行加密处理,在播放光盘时需要输入密码才能查看光盘内的视听资料,防止不相干的人查看光盘资料；
Ø 光盘录像支持重点标记检索功能和时间进度显示功能。
4.16.3 刻录容错功能
Ø 光盘刻录过程中能够实时显示刻录容量、刻录情况、告警信息等实时状态；
Ø 光盘刻录完毕后能自动对光盘进行校验，以保证光盘内容的完整性和准确性；
Ø 光盘刻录出错后，放入新的光盘能自动重新刻录.
4.16.4 触摸屏控制功能
谈话主机具备七寸触摸屏显示、控制功能，能够显示合成画面、刻录状态、音频状态、告警状态,能够设置主机IP地址,调节画面合成位置，查看主机系统信息等便捷、直观的应用。
4.16.5 数字混音功能
谈话主机支持数字混音功能，从而在接两个拾音器的情况下不需通过调音台实现混音，方便日后远程问话和案件的集中问话.
4.16.6 显示功能
n 支持音频波形显示
在谈话客户端或GUI界面能够实时显示音频波形状态，而系统支持波形图和柱形图两种方式显示,当有音频输入时系统波形会显示波形状态，当没有声音输入时系统会有提示.
n 支持光盘容量显示
在谈话客户端或GUI界面上能够实时显示光盘的容量和剩余状态显示，能够实时提示用户当前光盘容量和剩余的刻录时间。
4.16.7 存储功能
n 支持现场录像存储
支持将音视频、温湿度信号合成后的图像在谈话主机存储功能。
n 支持集中录像存储
在监控管理平台中，通过磁盘冗余阵列可以长期保存合成图像或者单个图像。
n 支持专用文件格式
采用专用录像文件格式,通过专用播放器播放，安全可靠.
n 支持数字水印加密
支持对录音录像文件的数字水印加密处理，防止录音录像文件被篡改。
5 科达高清数字谈话系统技术优势
5.17 全网络化部署
科达高清数字谈话系统采用全网络化部署,能够充分保证谈话室监控系统的开放性、兼容性以及可管理性,也只有具备这些特性的谈话系统才能实现现代化谈话室建设的需求,并满足谈话系统未来的功能升级及扩容需求。
全网络化的系统便于全面实现在一个统一的监控中心，对各监控区域进行统一、高效的运营和管理.
本系统具有以下网络特性:
Ø 系统采用全网络化架构建设，能够方便地进行全网集中管理，远程调用，网络化的架构为整合其他监控资源提供了基础保证；
Ø 前端的视音频信号、告警信号等，可通过网络被分控室和监控中心远程查看、调用与集中管理；
Ø 系统支持LAN、WAN、ADSL(动态IP地址、PPPoE）、3G(EVDO、WCDMA)、车载GPS、WiFi、微波等多种网络接入方式；
Ø 支持穿越安全平台的组网应用,能够公网和私网的可靠对接；
Ø 前端设备支持NAT/防火墙穿越，支持Socks 5，能适应恶劣的网络环境，可在各类复杂网络环境下轻松实现部署；
Ø 系统可支持分布式部署、双链路设计，从而有效节约主干网络的传输带宽,保证了高效传输的流畅性和安全性。
5.18 全网高清图像解决方案
5。2。1 高清的谈话监控
高清数字化监控是现代化谈话室建设的必然需求,科达高清数字谈话系统采用分辨率达1080p的网络高清网络摄像机进行前端部署,从而摄像机能够清晰的观看被谈话人面部细微表情，为谈话刻录、指挥、浏览提供了充分必要条件。同时,谈话指挥专家也可以通过高清摄像机,查看被谈话人每个细微动作，快速了解被谈话人心里特征，使被谈话人在短时间内认罪伏法,以。提高了谈话效率，降低谈话难度.
5.2.2 高清电视墙指挥
科达高清数字谈话系统采用高清解码器将各个谈话室合成画面通过高清接口输出到指挥室大屏幕上，便于指挥人员对案件集中问话，并通过高清解码器输出的监控图像观看谈话室谈话情况，观看尤其是被谈话人的面部表情,以便于现场指挥。
5。2。3 高清谈话存储
科达高清数字谈话系统可根据纪委具体情况将同步录音录像资料分别作出永久、长期、短期保存的不同规定。科达系统对谈话过程的所有资料均支持网络化集中储存，将需要的谈话资料永久保存。科达网络存储设备是一款基于以太网的iSCSI/NAS海量存储设备，采用国际最先进的IP SAN技术，结合了SAN和NAS的优势，可提供大容量、高性能、高可靠的智能网络视频监控，集中存储、长久保存解决方案。
5.2.4 高清双光盘同步刻录
谈话系统的同步刻录工作依靠高清谈话主机来进行，因而谈话主机是纪委谈话室出示证据的重要设备，科达高清谈话主机采用嵌入式架构，能够长时间无故障的稳定工作，谈话人员能够专心与被谈话人问话，无需担心刻录故障等其他意外等情况发生。科达谈话主机以功能强大、工作稳定在市场上迅速占有主导地位.
u 自动化高清刻录
科达谈话主机采用高清刻录,刻录之前系统自动效验光盘质量和容量，及时提醒用户光盘当前的状况,谈话主机采用换盘自动记忆刻录点、坏盘重新刻录等强大的功能，为纪委提供清晰有效同步录音录像证据，以免因清晰度问题或刻录问题故障致使同步录音录像证据无效使整个谈话过程无功而返，后果不堪设想.
u 刻录方式灵活、可靠
科达谈话主机支持DVD或蓝光DVD刻录方式,根据谈话实际需求能够提供连续谈话12小时以上,无需更换光盘,有效保证谈话的顺利进行。
u 可自由调整的高清多画面
科达谈话主机采用高清画面合成，系统支持1大1小或1大两小画面合成，图像大小画面可根据需要进行调节，防止被谈话人因某些动作挡住摄像机，使同步录音录像达不到预期的效果.
u 高集成化网络部署
科达高清谈话系统将谈话室内温度、湿度、声音等信号信息通过科达高清IPC网络摄像机合成后通过进行网络传输，真正意义
