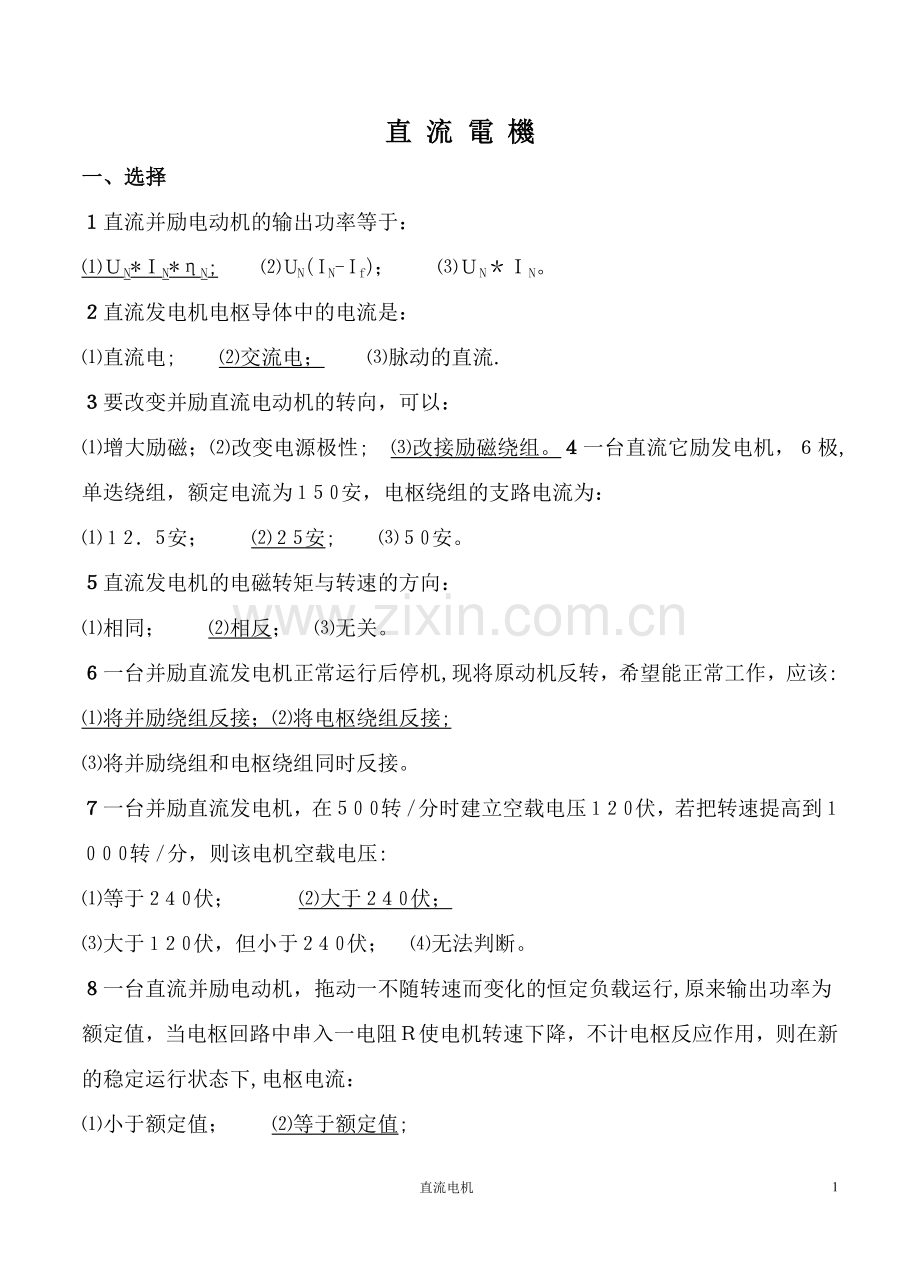

直 流 電 機
一、选择
１直流并励电动机的输出功率等于：
⑴ＵN*ＩN*ηN; ⑵ＵN(ＩN-Ｉf)； ⑶ＵN＊ＩN。
２直流发电机电枢导体中的电流是：
⑴直流电; ⑵交流电； ⑶脉动的直流.
３要改变并励直流电动机的转向，可以：
⑴增大励磁；⑵改变电源极性; ⑶改接励磁绕组。４一台直流它励发电机，６极,单迭绕组，额定电流为１５０安，电枢绕组的支路电流为：
⑴１２．５安； ⑵２５安; ⑶５０安。
５直流发电机的电磁转矩与转速的方向：
⑴相同； ⑵相反； ⑶无关。
６一台并励直流发电机正常运行后停机,现将原动机反转，希望能正常工作，应该:
⑴将并励绕组反接；⑵将电枢绕组反接;
⑶将并励绕组和电枢绕组同时反接。
７一台并励直流发电机，在５００转／分时建立空载电压１２０伏，若把转速提高到１０００转／分，则该电机空载电压:
⑴等于２４０伏； ⑵大于２４０伏；
⑶大于１２０伏，但小于２４０伏； ⑷无法判断。
８一台直流并励电动机，拖动一不随转速而变化的恒定负载运行,原来输出功率为额定值，当电枢回路中串入一电阻Ｒ使电机转速下降，不计电枢反应作用，则在新的稳定运行状态下,电枢电流：

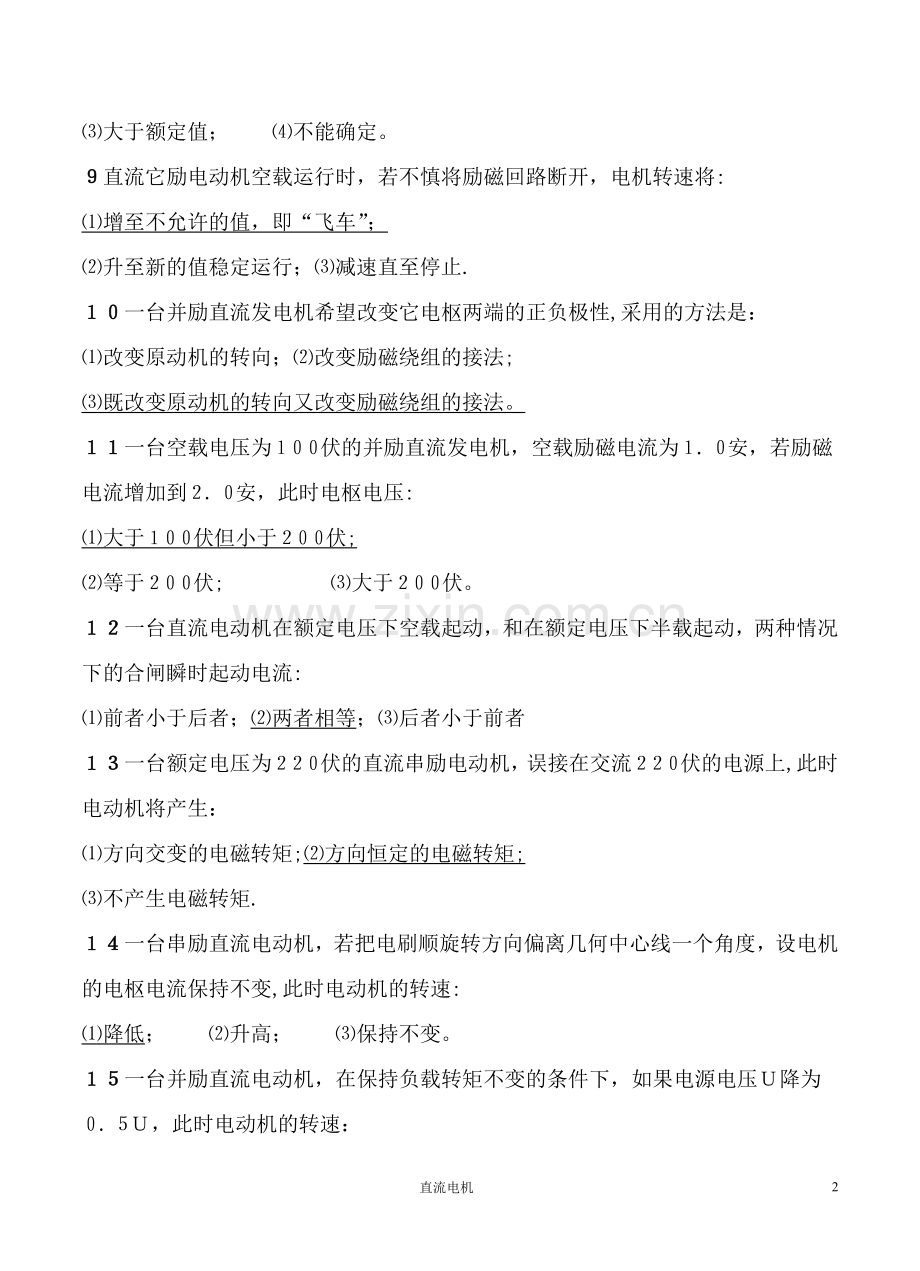

⑴小于额定值； ⑵等于额定值;
⑶大于额定值； ⑷不能确定。
９直流它励电动机空载运行时，若不慎将励磁回路断开，电机转速将:
⑴增至不允许的值，即“飞车”；
⑵升至新的值稳定运行；⑶减速直至停止.
１０一台并励直流发电机希望改变它电枢两端的正负极性,采用的方法是：
⑴改变原动机的转向；⑵改变励磁绕组的接法;
⑶既改变原动机的转向又改变励磁绕组的接法。
１１一台空载电压为１００伏的并励直流发电机，空载励磁电流为１．０安，若励磁电流增加到２．０安，此时电枢电压:
⑴大于１００伏但小于２００伏;
⑵等于２００伏; ⑶大于２００伏。
１２一台直流电动机在额定电压下空载起动，和在额定电压下半载起动，两种情况下的合闸瞬时起动电流:
⑴前者小于后者；⑵两者相等；⑶后者小于前者
１３一台额定电压为２２０伏的直流串励电动机，误接在交流２２０伏的电源上,此时电动机将产生：
⑴方向交变的电磁转矩;⑵方向恒定的电磁转矩;
⑶不产生电磁转矩.
１４一台串励直流电动机，若把电刷顺旋转方向偏离几何中心线一个角度，设电机的电枢电流保持不变,此时电动机的转速:
⑴降低； ⑵升高； ⑶保持不变。
１５一台并励直流电动机，在保持负载转矩不变的条件下，如果电源电压Ｕ降为０．５Ｕ，此时电动机的转速：
⑴不变； ⑵转速降低到原转速的１／２;
⑶转速略有下降。（分析时假定磁路不饱和）
１６一台串励直流电动机，运行时励磁绕组突然断开:
⑴电机转速升到危险的高速； ⑵保险丝熔断;
⑶上面两种情况均不会发生。
１７一台积复励直流电动机，由直流电网供电拖动一台三相同步发电机，向三相交流电网供电.现欲将同步发电机改作电动机运行（转向及接线均不变），由三相交流电网供电.直流电机作为积复励直流发电机运行(直流电网极性不变）,则需要采取的措施是:
⑴反接直流电机串励绕组；
⑵反接直流电机的电枢绕组；
⑶反接直流电机的并励绕组;
⑷直流电机的串、并励绕组同时反接；
⑸直流电机的所有绕组接法不变.
１８一台串励直流电动机拖动一恒定转矩的负载运行时，如果在励磁绕组两端并联一个适量的电阻，待稳定后，此时：
⑴电枢电流增大，转速上升；
⑵电枢电流增大,转速下降;
⑶电枢电流减少，转速上升；
⑷电枢电流减少,转速下降.
１９一台直流并励电动机，维修后做负载试验，发现电动机转速很高,电流超过正常值，其原因是:
⑴电刷与换向器接触不好；
⑵交轴电枢磁势的去磁作用；
⑶直流电动机的电刷不在几何中心线上。
２０直流电机交轴电枢磁势最大值的位置取决于:
⑴主磁极的轴线； ⑵电刷的位置；
⑶电枢的转动方向； ⑷换向极的极性。
２１一台积复励直流发电机与直流电网联接向电网供电,欲将它改为积复励直流电动机运行,若保持电机的原转向不变（设电网电压的极性不变）,需要采取的措施是:
⑴反接并励绕组; ⑵反接串励绕组；
⑶反接电枢绕组; ⑷所有绕组接法不变.
２２如果直流串励电动机接到额定电压电源上，没有接起动电阻作空载起动，由于：
⑴不会转动;⑵转速很高；⑶电流很大是不允许的。
２３直流电机电刷所接触的元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是;
⑴此处磁势虽大但磁阻更大；⑵此处磁势并不大；
⑶此处电枢磁势为磁极磁势所抵消；
⑷此处磁势为换向极磁势所抵消。
２４一台它励直流发电机，额定电压为１１０伏,４极,电枢为单迭绕组，额定支路电流为１００安培,它的额定功率为：
⑴４４千瓦；⑵２２千瓦；⑶１１千瓦；⑷８８千瓦.
２５设有一并励直流电动机，正常运行时的电枢电路电阻压降为外施电压的５%,现将励磁回路断开，剩磁为１０％每极磁通时，该机转速将：
⑴加速;⑵减速；⑶不变.
２６设有一并励直流电动机,正常运行时的电枢电路电阻压降为外施电压的５％，现将励磁回路断开,剩磁为１％每极磁通时，该机转速将:
⑴加速； ⑵减速； ⑶不变。
２７一台它励直流电动机，在稳态运行时,电枢反电势为Ｅa，如果负载转矩为常数,外加电压和电枢回路中的电阻均不变，减弱励磁使转速上升到新的稳态后,电枢反电势将:
⑴大于Ｅa； ⑵小于Ｅa； ⑶等于Ｅa。
２８今有一台四极单迭绕组的直流发电机，若拿去一个电刷,此时能供给的负载功率为:
⑴０．５ＰN; ⑵ＰN； ⑶０．２５ＰN； ⑷０．７５ＰN 。
２９今有一台四极单迭绕组的直流发电机,空载电压为Ｕ0，如果故意拿去一对正负电刷，其它条件未变，此时空载电压:
⑴等于Ｕ0； ⑵等于０．５Ｕ0; ⑶等于２Ｕ0。
３０若把直流发电机的转速升高２０%,它励方式运行时空载电压为Ｕ01，并励方式运行时空载电压为Ｕ02,此时：
⑴Ｕ01＝Ｕ02； ⑵Ｕ01＜Ｕ02； ⑶Ｕ01＞Ｕ02。
３１一台四极直流电动机，有两个极的励磁绕组极性接反，使主磁极的极性变为Ｎ－Ｎ－Ｓ－Ｓ，在这种情况下电机将:
①产生电磁转矩； ②不产生电磁转矩。
３２一台四极直流电动机,有两个极的励磁绕组极性接反,使主磁极的极性变为Ｎ－Ｎ－Ｓ－Ｓ，将两Ｎ极间和两Ｓ极间的电刷拿掉,另外两个电刷端加直流电压，在这种情况下,电机将:
①产生电磁转矩； ②不产生电磁转矩.
３３直流电机中，公式Ｅa＝ＣeΦｎ和Ｔ＝ＣTΦＩa中的Φ是:
①每极合成磁通；②所有磁极的总磁通；
③主磁极每极磁通.
３４一台并励直流电动机将其单迭绕组改接为单波绕组，保持其支路电流不变，电磁转矩将：
①变大; ②变小； ③保持不变.
３５一台直流电动机改成直流发电机运行时，换向极绕组:
①不需改接; ②需要改接。
３６一台四极单叠绕组的直流电机，若有一个元件断线，电机的电势将:
①保持不变； ②变大; ③变小.
３７一台直流发电机,由额定运行状态转速下降为原来的３０%,而励磁电流及电枢电流不变，则:
①Ｅa 下降３０%; ②Ｔ下降３０％;
③Ｅa 和Ｔ都下降３０%; ④端电压Ｕ下降３０%。
３８设直流电机的电枢导体数及其他条件都不变,将单波绕组改为单叠绕组时，该电机的容量将：
①保持不变; ②变大; ③变小.
３９直流电动机起动过程中，电枢电流：
①由大变小; ②由小变大； ③保持不变.
４０一台并励直流电动机拖动一台它励直流发电机。当电动机的外加电压、励磁回路电阻均不变时，增加发电机的负载，电动机的电枢电流Ｉa 和转速ｎ将:
①Ｉa 增大,ｎ降低； ②Ｉa 减小,ｎ增高；③Ｉa 增大，ｎ增高； ④Ｉa 减小,ｎ降低。
４１一台并励直流电动机拖动一台它励直流发电机。如果发电机的励磁电流和负载电阻均保持不变，而电动机的转速有所下降，发电机的输出功率将：
①增大； ②不变; ③减小。
４２一台并励直流电动机，如果电源电压Ｕ和励磁电流Ｉf 保持不变，加上恒定转矩Ｔz 的负载以后,发现电枢电流Ｉa 超过额定电流，有人企图在电枢回路中串接一电阻来限制电枢电流，串入电阻后电动机的电枢电流将：
①减小； ②增加； ③不变。
４３两台直流发电机,除它们的电枢铁芯槽口宽度不等以外，其余都相同，则:
①槽口宽的那台所需的空载磁势大；
②槽口窄的那台所需的空载磁势大；
③两台电机所需的空载磁势相等。
４４一台四极直流发电机,空载电压为４４０伏。电枢绕组修理后，保持原来的转速和励磁电流不变，发出的空载电压为２２０伏，修理前后该电枢绕组可能是：
①修理前是单波绕组,修理后为单叠绕组;
②修理前是单叠绕组，修理后是单波绕组.
４５关于直流电机负载时交轴电枢磁势的作用,正确的说法是：
①直流电机磁路处于饱和状态或非饱和状态时，交轴电枢磁势都起去磁作用；
②只有在磁路处于饱和状态时，交轴电枢磁势起去磁作用.
二、填空
１直流发电机的电磁转矩是________转矩,而直流电动机的电磁转矩是________转矩。①制动 ②拖动
２、并励直流发电机不能自励的可能原因是：
⑴_________________________________________;
⑵_________________________________________；⑶________________________________________。
①电机无剩磁；②励磁绕组和电枢绕组的接法不正确；③励磁回路电阻大于临界电阻
３电磁功率与输入功率之差，对于直流发电机包括____________________损耗，对于直流电动机是____________________损耗。①机械损耗和铁耗;②励磁损耗、电枢铜耗和电刷接触电阻损耗
４直流电动机调速时,在励磁回路中增加调节电阻,可使转速________，而在电枢回路中增加调节电阻,可使转速________.①升高 ②降低
５并励直流电动机的外加电压Ｕ恒定不变，当负载转矩减小，待稳定后则电磁转矩Ｔ、转速ｎ、输入功率Ｐ1的变化分别为_______________________。
Ｔ减小，ｎ升高，Ｐ1减小
６直流并励电动机改变转向的方法有______________________________________________________________________________________。
①改接电枢绕组 ②改接励磁绕组
７一台积复励直流发电机，没有改接绕组间的联线，将它作为电动机使用，这时它是________复励。差
８直流电机的磁路由______________________________ 等五个部分所组成,其中______________部分占磁势最大，____________________部分次之。①主磁极，定子轭，空气隙,电枢齿，电枢轭；②空气隙；③电枢齿
９直流电机里交轴电枢磁势对气隙磁场产生的影响是_______________________________________________________________________________________。
①气隙磁场发生畸变使片间电压升高，容易出现电位差火花；②在饱和情况下会使每极磁通减小。
１０直流电机在正常运行时，电机内产生的损耗有_______________________________________________________________________________________.励磁损耗，铁耗，机械损耗，电枢绕组铜耗，电刷和换向器接触电阻损耗,附加损耗
１１一台并励直流电动机拖动恒定的负载转矩，作额定运行时，如果将电源电压降低了２０％,则稳定后电动机的电流是________倍额定电流.（分析时假定磁路不饱和）１．２５
１２它励直流发电机的外特性比并励发电机的外特性硬，其原因是_______________________________________________________________________________________________________________________________________________________________________________.
它励直流发电机端电压下降仅因电枢反应的去磁作用和电枢回路电阻压降两个因素引起，而并励直流发电机除以上二个因素以外，还有一个原因：端电压下降引起励磁电流降低，从而使感应电势降低引起端电压下降。
１３有一台并励直流电动机，空载运行时励磁绕组突然断开，转速急剧上升,这是由于__________________________________________________________________________________________________________________________________。
∵空载时Ｕ≈Ｅa＝Ｃeφｎ，∴ｎ＝Ｕ／Ｃeφ，当励磁绕组突然断开时,励磁绕组产生的磁场为零,气隙仅有磁极微弱的剩磁，∴转速上升。
１４有一台它励直流电动机在额定状态下运行，电枢两端额定电压为２２０伏，额定电流为２０安，额定转速为３０００转／分，若它励绕组电压不变,负载转矩不变，把电枢两端电压提高１０％,则电枢电流为__________；电枢两端输入功率为______________。①２０安 ②４８４０瓦
１５一台并励直流电动机，起动以后，逐渐增加一定转矩的负载，发现转速逐步上升，最后达不到稳定运行，产生此种现象的可能原因是________________________________________。
①电刷的位置偏离几何中性线；②电枢反应去磁作用太强。
１６一台并励直流发电机正常运行后，停机片刻，随后使原动机反转，并达到额定转速，此时该发电机________建立电压。不能
１７一台正在运行的并励直流电动机，转速为１４５０转／分，现在将它停下来，用改变励磁绕组的接法改变转向(其它未变），当电枢电流的大小与正转时相同时,发现转速为１５００转／分，这可能是因为____________________________________。
电刷位置逆转向偏离几何中性线
１８一台串励直流电动机，电刷顺转向偏离几何中心线一个角度，如果保持电枢电流不变，直轴电枢磁势对主磁极磁场产生________作用。增磁
１９并励直流发电机稳态短路电流不大的原因是_______________________________________________________________________________________.
此时端电压为零，励磁绕组上所加电压也为零，感应电势仅为剩磁电压其值很小，所以短路电流也不大.
２０直流电机电刷放置的原则是___________________________________________.
电刷应和几何中性线上的导体相接触
２１它励、并励、积复励、平复励、差复励直流发电机，假如其空载特性和额定励磁电流ＩfN均相同，试比较各电机的负载电压_______________________________________________________________________________________.
负载电压从大到小排列顺序如下：积复励、平复励、它励、并励、差复励。
２２对任一直流发电机，在给定运行情况下，总可以利用电势平衡方程式得感应电势Ｅa=Ｕ＋ＩaＲa，为什么利用磁化曲线求出对应Ｅa的电流Ｉf并非该运行状态的实际励磁电流，其原因是__________________________________________________________________________________.
电势平衡方程式求得的Ｅa为气隙合成磁通产生,既有励磁磁势作用还有电枢反应磁势的作用，而利用磁化曲线求出对应于Ｅa的电流，没有考虑电枢反应磁势的作用。
２３直流电动机的电磁转矩是拖动性质的转矩，看来电磁转矩增大时转速应上升，但是从直流电动机的机械特性中却得到相反的结果，即电磁转矩增大时转速反而下降,其原因是___________________________________________________________________________________________________________________________________。
当电磁转矩增加时电枢电流将增大，由 ｎ＝Ｕ／(Ｃe。φ)－Ｒa·Ｉa／（Ｃeφ),知:电枢电阻压降的增大使转速ｎ反而下降。
２４直流电动机起动过程中，电枢电流由大变小，使电流下降的直接原因是____________________________________________________________________________________.
随着转速升高，直流电机反电势增加,由式Ｕ＝Ｅa＋ＩaＲa＋２△Ｕs知电流下降。
２５当并励直流电动机的电枢绕组内部发生短路时，电动机___________________________________________。
电枢绕组的短路部分有较大的环流使该部分绕组烧坏.
２６一台它励直流电动机，当它所拖动的负载转矩为常数时,电枢电压和电枢附加电阻的变化都不能改变其稳定运行下电枢电流的大小，这一现象的原因是____________________________________________________________________________________.
当负载转矩为常数时，电磁转矩也近似为常数，由Ｔ＝ＣTφＩa知φ为常数∴Ｉa 也为常数.
２７直流电机空载时气隙磁场是由______________建立，在负载时气隙磁场是由_____________________________________建立。
①主磁极磁势 ②主磁极磁势和电枢磁势
２８为了使联接在电网上的直流电动机逆变为发电机运行，可以__________________________________使Ｅa＞Ｕ。
增加直流电机原动机的输入功率并且增加励磁
２９一台串励直流电动机与一台并励直流电动机，都在满载下运行,它们的额定功率、额定电压和额定电流都相等，若它们的负载转矩同样都增加５０％,________电动机的转速下降得多，________电动机的电流增加得多。①串励 ②并励
３０如果把直流发电机的电刷顺电枢旋转方向移动一个角度，负载时电枢反应是________________磁性的，如果把电枢反方向旋转，负载时的电枢反应是_______________磁性的。①去磁 ②增磁
３１并励直流电动机的起动电流决定于________________________________________。
并励直流电动机正常工作时电枢电流决定于____________________________。外加电压Ｕ和电枢回路总电阻Ｒa;负载转矩的大小
３２电枢反应对并励直流电动机转速特性和转矩特性有一定影响，当电枢电流Ｉa 增加时,转速ｎ将__________________，转矩Ｔ将______________。
①呈上升的趋势 ②呈下降的趋势
３３直流电机电枢铁芯要用硅钢片叠成,而定子磁极却用整块的铸钢材料，其原因是___________________________________________________________________________________________________________________________________。
电枢铁芯和气隙磁场有相对运动，为了减少铁芯的涡流损耗而采用硅钢片叠成;定子磁极和主磁极磁场相对静止，因而可采用整块的铸钢材料。
３４并励直流发电机工作在磁化曲线的饱和部分时与工作在磁化曲线的直线部分时相比,其端电压____________________。要稳定的多
３５直流发电机一根导体所感应的电势的表达式为_________，电刷间的感应电势的表达式为_______。①ｅ(ｔ)＝Ｂxｌｖ ②Ｅa＝ＰＮ／（６０ａ）ｎΦ
３６直流电机若磁极固定，电刷与电枢同时旋转，电刷两端的电压是______电压。交变
３７直流电机若电枢固定，电刷与磁极同时旋转，电刷两端的电压是______电压.直流
３８直流电动机如果每极磁通减少为原来的５０％，而负载转矩不变，则电动机电枢电流______________________。（分析时忽略饱和影响）
上升为原来的两倍
３９直流电机电磁转矩的大小与______________________________________有关。
电枢电流及气隙每极合成磁通
４０直流电动机的调速方法有_______________________________________________________________________________________。
①在电枢回路中串电阻调速；②调节励磁回路电阻调速；③调节电源电压调速
４１直流电动机起动时，一方面要限制起动电流不要过大,另一方面又要注意不要把起动电流限制的过小,其原因是__________________________________________________________________________________。
使直流电动机在有足够大的起动转矩的条件下,有较小的起动电流
４２一台它励直流电动机，靠改变电枢电压的极性来实现正反转运行，运行中发现在电压大小相同、负载转矩相同的情况下，正转运行时的转速较反转运行时为高,其原因是____________________________________。
电刷位置不在电机磁场的几何中性线上
４３一台并励直流电动机，如果电源电压Ｕ和励磁电流Ｉf 保持不变，当加上一恒定转矩的负载以后，发现电枢电流Ｉa 超过额定电流,有人企图在电枢回路中串接一电阻来限制电枢电流，此方法是__________，串入电阻后,电动机的输入功率Ｐ1 将________，电枢电流Ｉa 将________，转速ｎ将__________。①是不行的②不变③不变④降低
４４并励直流电动机直接起动时，起动电流和起动转矩都________，而鼠笼式异步电动机直接起动时起动电流________，起动转矩________.①很大 ②很大 ③并不大
４５直流电机空载时损耗有___________________________________ ____,它们分别是由____________________________________________引起的。①机械损耗、铁芯损耗、励磁损耗；②机械摩擦,电枢铁芯相对磁场运动，励磁绕组铜耗
４６直流电机负载时损耗有_____________________________________；铁耗和机械损耗在________________可看成是不变损耗。
①电枢回路电阻上的损耗及电刷与换向器表面的接触电阻上的损耗 ②负载变化时
４７一台六极直流发电机。电枢绕组为双波绕组,如果已知每条支路的电流为１２０安,支路两端的空载电势为１１０伏，那么此发电机输出电流为__________安，空载电压为________伏。
①４８０ ②１１０
４８一台它励直流电动机拖动一台它励直流发电机在额定转速下运行，当发电机的电枢电流减小时，电动机的电枢电流将__________（填写：减小或增大或不变）。减小
４９在励磁电流相等、转速相同的情况下,一台直流发电机负载时电枢绕组的感应电势与空载时________(填写：相等或不相等）.不相等
５０直流电机绕组元件短距（或者长距）______削弱支路电势.（填写：会或不会）会
５１一它励直流发电机,电刷不在几何中性线上。在同样励磁电流和负载电流的条件下，电枢正反转时，电枢端电压____________。 不相等
５２磁通Φ0 减小１０％时它励直流发电机的空载电势____________________；转速ｎ增加１０%时它励直流发电机的空载电势________________;励磁电流Ｉf 增加１０％时它励直流发电机的空载电势____________________________。①减小１０％②增加１０%③上升,但上升幅度小于１０%
５３一台直流发电机的转速由额定下降为原来的５０％，而励磁电流Ｉf ，电枢电流Ｉa 不变，则感应电势__________，电磁转矩________________。
①下降５０％ ②保持不变
５４直流电机空载运行时，如果增加励磁电流，主磁通____________增加,漏磁通____________增加。
①非正比例 ②正比例
５５直流电机励磁磁势和_______________________________________有关。
励磁绕组匝数及励磁电流大小
５６直流发电机电磁转矩Ｔ与励磁电流Ｉf 及Ｉa 的关系是__________________________________________________________________________________。
Ｔ与Ｉa 成正比，Ｔ随着Ｉf 的增加而增加但非正比关系
三、作图
１试画出求取并励直流发电机外特性曲线的实验电路图,并简述实验方法。
２试画出并励直流电动机能耗制动电路图及此时的机械特性.
３一台四极的直流电机，在一次修理后，误将其一个励磁绕组接反,使四个主磁极的极性变成为Ｎ、Ｓ、Ｓ、Ｓ，试大致画出空载时四极下磁场的分布情况。
４试画出直流电机空载时气隙磁场分布曲线。
５并励直流电动机的转矩特性Ｔ=ｆ(Ｐ2），效率特性η=ｆ（Ｐ2)和转速特性ｎ=ｆ(Ｐ2)三条曲线,试画在同一座标平面，并注示。
６画出直流发电机负载运行时，当电刷顺转向和逆转向移动α电角度时,各自的空载气隙磁密分布，电枢反应磁势分布曲线（不考虑磁路的饱和现象)。
７如果磁路不饱和，并励直流发电机是否能自励,试作图说明.
８设有一复励直流发电机，它的并励绕组和串励绕组间的相对极性没有经过校验，如要在实验室中把该发电机接成积复励，画图说明怎样才能保证不致接错。
９试画图比较它励直流发电机、并励直流发电机、过复励直流发电机、平复励直流发电机和欠复励直流发电机的外特性。
１０画图说明并励直流发电机和并励直流电动机功率流通过程。
１１画出串励直流电动机稳态运行时的功率流程图.
１２试根据直流电机的内部关系,分析并励直流电动机和串励直流电动机的转速特性及机械特性,并画出机械特性曲线。
１３画图说明直流电动机采用移动电刷来改善换向时，电刷应向那个方向移.
１４如果某负载的机械特性是单调上升曲线，画图说明为什么用具有单调下降机械特性的串励电动机拖动能稳定运行。
１５某并励直流电动机,ＰN ＝２０千瓦,ＵN ＝２２０伏,ＩN ＝１１０安,ｎN ＝９８０转／分,电枢电阻Ｒa ＝０．１８欧，励磁回路电阻 Ｒf ＝４４欧。试画出该直流电动机的固有机械特性。
１６试画出测取并励直流电动机固有机械特性的实验线路图，并说明应测取那些数据.
１７试画出差复励直流发电机的外特性曲线，并说明它使用在什么场合。
１８用两种方法调节并励直流发电机的负载电流，使其达到某一大于短路电流Ｉk0的给定值。第一种方法是从空载开始把负载电流逐渐增加,第二种方法是从短路开始把负载电流逐渐增加.试画图并进行说明达到最后的结果时两种情况有什么不同.
１９试图示说明直流发电机和电动机两种运行情况下电枢反应对换向的影响,并得出其结果。
２０试画出直流电机负载时，电枢磁场在空间的分布曲线。
２１它励直流电动机铭牌数据：ＰN ＝１．７５千瓦,ＵN ＝１１０伏， ＩaN＝２０．１安,ｎN ＝１４５０转／分.试计算并画出其固有机械特性曲线。
２２它励直流电动机的铭牌数据:ＰN ＝１．７５千瓦,ＵN ＝１１０伏，ＩaN＝２０．１安,ｎN ＝１４５０转／分。试计算并画出当其磁通为８０％ΦN 及电枢电压为５０％ＵN 时机械特性曲线。
２３一积复励直流电动机改作积复励直流发电机,如原动机转向与原来电动机的相反，试接线。
A） 电动机 B)发电机
２４试诉并励直流发电机自励建压的条件；如果没有磁路的饱和现象，并励直流发电机能否自励,请作图说明.
２５它励直流电动机的机械特性及原工作点如图所示，现突然将电枢电压下降一半，同时在电枢回路串入一大小为5Ra的电阻。
１）画出新的机械特性并标出电压下降瞬时的工作点（１）；２）电机此时处于何种工作状态;３）如为恒转矩位能性负载，标出稳态后的工作点（２)，并说出电机此时处于何种工作状态;４)如为恒转矩反抗性负载,标出稳态后的工作点(３)，并说出电机此时处于何种工作状态。
四、计算
１并励直流电动机的数据如下：ＰN=１０千瓦，ＵN=２２０伏，ｎN=１０００转／分，ηN=８３%，Ｒa=０．２８３欧，ＩfN＝１．７安,电刷接触压降２△Ｕ＝２伏,设额定的负载转矩不变，在电枢回路中串入一电阻,使转速减到５００转／分，试求:⑴电枢电流；⑵串入电枢回路调速电阻。①Ｉa=53。06安 ②Ｒ=1。913欧
２一台并励直流电动机,ＰN=１０千瓦,ＵN=２２０伏,ＩfN＝１．１７安，ηN=８４．５％，ｎN=１５００转／分，电枢回路电阻（包括电刷接触电阻）Ｒa=０．３１６欧,电机拖动恒定不变的负载转矩且在额定运行情况下，调节励磁电阻使磁通减少１５％，试求:⑴磁通突然减少瞬间的电枢电流；⑵电动机进入新的稳定运行后的电枢电流和转速?①Ｉa=149.1安 ②Ｉa=61。91安，ｎ=1735转／分
３有一台额定功率为７．４６千瓦，额定电压为２３０伏的直流并励电动机，电枢回路总电阻Ｒa=０．３欧，并励绕组电阻Ｒf=１７０欧，当电压为额定电压时，空载转速ｎ0=１２００转／分，电枢电流Ｉa=２．７安；当电压为额定电压满载时，电动机的电流ＩN=３８．４安，由于电枢反应，满载时的每极磁通比空载时少３％，试求满载时的转速及电磁转矩。ｎ=1182转／分， Ｔ=65。54牛·米
４一台２５０伏,１００千瓦的并励直流发电机，每极并励绕组为１０００匝，在保持额定转速不变的情况下，空载时励磁电流为７安，产生端电压２５０伏,而在满载时则需９．４安,才能得到同样的端电压,今欲将电机改为平复励,求每极应加接的串励绕组为多少匝？Ｎ＝６匝
５一台串励直流电动机，在某一制动转矩时，ｎ＝１０００转／分,ＩN=４０安。如果制动转矩增加到４倍,则电流及转速应为多少?电机总电阻为０．１欧,电网电压为１１５伏。分析时假定磁路不饱和并忽略电枢反应的去磁作用。Ｉa=80安, ｎ=482转／分
６两台同样的串励直流电动机,电枢回路总电阻均为０．３欧,因空气隙大小有差别，故同样接到５５０伏电源，并同样流过１００安电流时，一台转速为６００转／分，另一台转速为５５０转／分。如果将两机转轴直接耦接，电枢回路串联接到５５０伏的电源，问：⑴当负载电流为１００安时，转速为若干；⑵此时,气隙较大的电机，端电压为若干。①ｎ=270转／分 ②Ｕ=264伏
７某一并励直流电动机：ＰN=５．５千瓦,ＵN=１１０伏，ＩN=５８安，ｎN=１４７０转／分。电枢回路总电阻Ｒa=０．１５欧,励磁回路总电阻Ｒf=１１０欧.在满载运行时，电网电压突然下降到１００伏，如总负载转矩保持不变，假定磁路不饱和,并忽略电路中的电感和电枢反应，求：⑴开始瞬间的电枢电流;⑵稳定后的电枢电流；⑶稳定后的转速。
①Ｉa=51.82安 ②Ｉa=62。7安 ③ｎ=1444转／分
８一台２２０伏的串励直流电动机,在额定电流２０安下运行,转速为７００转／分。电枢回路总电阻（包括电刷接触电阻和串励绕组电阻）为０．５欧。若磁路不饱和，求以下情况时电机转速：⑴当总制动转矩增加４４％时;⑵当负载电流为１０安时。
①ｎ=578转／分 ②ｎ=1433转／分
９某并励直流电动机：ＰN=９６千瓦，ＵN=４４０伏，ＩN=２５５安，ＩfN＝５安，ｎN=５００转／分,电枢回路总电阻（包括电刷接触电阻）Ｒa=０．０７８欧.试求:
⑴额定电流时的电磁转矩；⑵电机的理想空载转速（忽略电枢反应影响);⑶在总制动转矩不变的情况下，当电枢回路串入０．１欧电阻后的稳定转速.
①Ｔ=2007.74牛·米 ②ｎ=523转／分 ③ｎ=470转／分
１０两台完全相同的直流并励电动机(Ａ、Ｂ)，电枢回路总电阻（包括电刷接触电阻)Ｒa=０．１欧，在ｎ＝１０００转／分时的空载特性为（仅取两点)：Ｉf=１．３安时，Ｅ0=１８６．６伏;Ｉf=１．４安时，Ｅ0=１９５．８伏。两电机在机械上同轴相联，并联于ＵN=２３０伏的电网上，轴上不带其它负载。若Ａ机的励磁电流ＩfA＝１．４安，Ｂ机的励磁电流ＩfB＝１．３安，当转速为ｎ＝１２００转／分时（忽略电枢反应的影响，且磁路不饱和），试问:⑴哪一台是发电机运行?哪一台是电动机运行?⑵两机总的机械损耗和铁损耗是多少？⑶只调节励磁电流能否改变两机的运行状态（保持转速ｎ＝１２００转／分不变）?为什么？⑷是否可以在ｎ＝１２００转／分时，两台电机都从电网上吸收功率或都向电网送出功率？为什么？(附加损耗略去不计）①Ａ发电机，Ｂ电动机；②总机械损耗和铁耗为１９６０．３２瓦；③只调励磁可改变两机的运行状态；④两机可同为电动机从电网吸收功率,但不能同为发电机向电网送出功率
１１一直流电机并联于２２０伏直流电网运行,已知电机的支路对数ａ＝１,极对数Ｐ＝２,电枢总导体数Ｎ＝３７２，额定转速ｎN=１５００转／分,每极磁通φ＝０．０１１韦伯,电枢回路总电阻Ｒa=０．２欧（包括电刷接触电阻），铁损耗３６２瓦，机械损耗２０４瓦。试问：⑴此直流机是发电机还是电动机?
⑵电机的电磁转矩是多少？⑶输入功率和电机的效率.（附加损耗及励磁损耗略去不计)①Ｅa＝204。6伏，Ｕ=220伏，该机是电动机；②Ｔ=100。3牛·米；③Ｐ1＝16。94千
