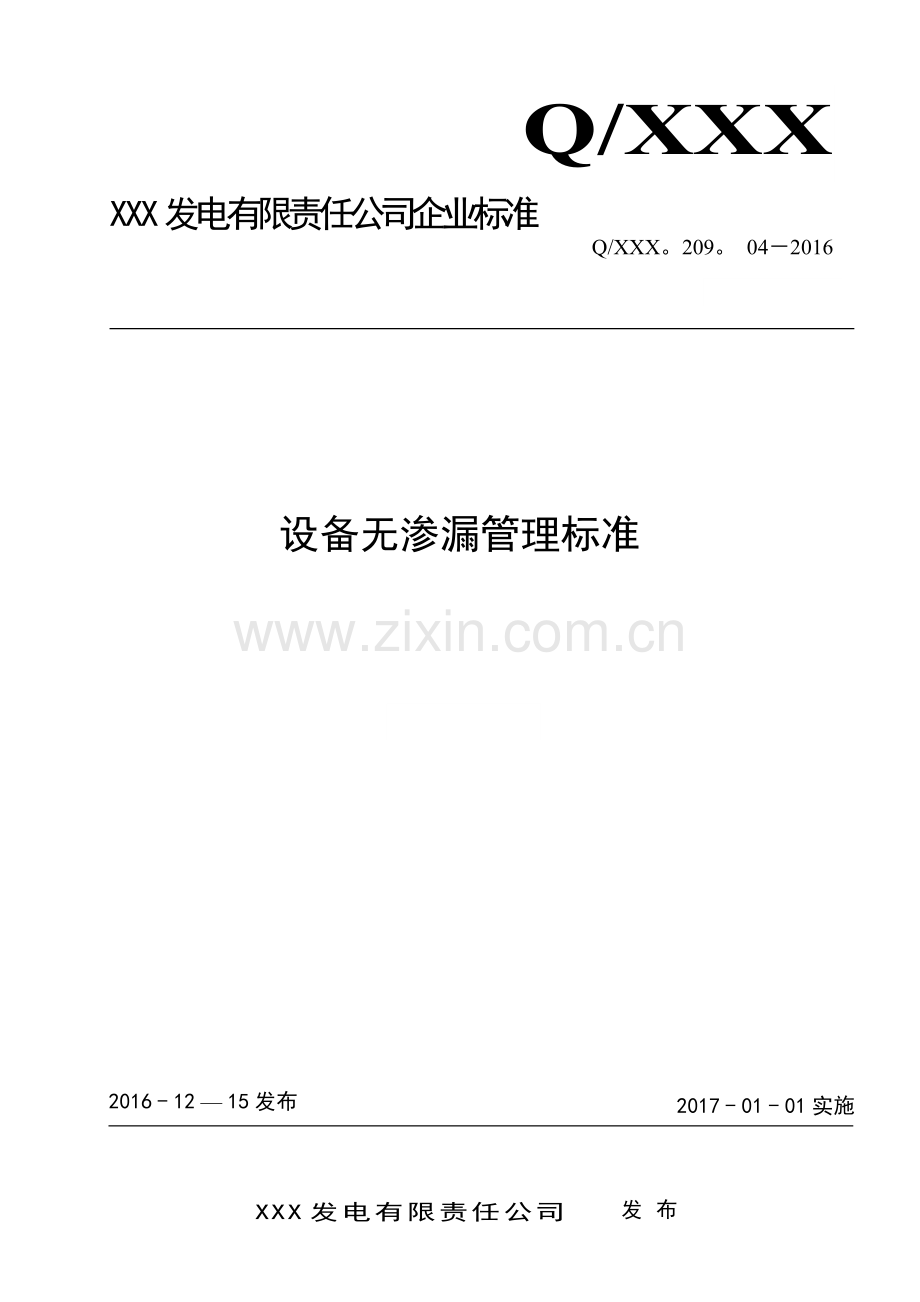

Q/XXX
XXX发电有限责任公司企业标准
Q/XXX。209。 04－2016

设备无渗漏管理标准

2016 - 12 — 15发布
2017 - 01 - 01实施
XXX发电有限责任公司 发布

Q/XXX.209.04－2016
目次
前  言 II
1　范围 1
2　规范性引用文件 1
3　术语与定义 1
4　职责 2
4.1　生产技术部职责 2
4。2　发电运行部、检修项目部职责 2
5　管理活动的内容与方法 2
5.1　设备渗漏点巡查 2
5.2　设备渗漏点的汇总分析 2
5.3　制定方案 2
5.4　渗漏治理 2
5.5　治理验收 3
5.6　资料归档 3
6　报告和记录 3
附录A(规范性附录）　流程图 4
附录B（规范性附录）　表格样式 5
前  言
本标准是按照Q/CPI 12─2014给出的规则起草。
本标准由XXX发电有限责任公司标准化委员会提出。
本标准由XXX发电有限责任公司生产技术部门负责起草。
本标准主要起草人：
本标准审核人
本标准审定人
本标准批准人：
本标准由XXX发电有限责任公司生产技术部门归口并负责解释。
版本：本标准2016年首次发布。
3
设备无渗漏管理标准
1　 范围
本标准规定了XXX发电有限责任公司设备无渗漏管理工作的职责、管理活动的内容与方法、报告与记录等要求.
本标准适用于XXX发电有限责任公司设备无渗漏管理.
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DT/T838—2003 发电企业设备检修导则
ZGDL-06-02—01 设备无渗漏工作管理标准
ZGDL—06-02-03 设备缺陷管理制度
3　 术语与定义
下列术语和定义适用于本标准。
3.1
密封点
各种介质可能向外渗漏的结合面，分为动密封点和静密封点两种。
3。2
动密封点
指设备转动或往复运动的每一处轴与端盖间的密封点。
3.3
内漏阀门
只统计安全门、疏放水门、主给水旁路及排污系统的阀门,其它阀门不统计漏点。
3.4
静密封点
指设备、容器、阀门、管道上法兰、门盖、端盖、盘根、丝堵、堵板、活接头等，每一个结合面为一个密封点。
3。5
渗点
密封点处有液体介质渗出即为渗点.
3.6
一般漏点
密封点处有液体介质滴漏即为一般漏点。
3.7
严重漏点
油每分钟一滴，水每10秒一滴为严重漏点。
4　 职责
4.1　 生产技术部职责
4.1.1　 监督、检查、指导和管理设备的无渗漏工作。
4.1.2　 建立设备无渗漏工作管理台帐，审批渗漏点治理计划.
4.1.3　 负责分析设备无渗漏原因和汇总治理情况.
4.1.4　 负责发布设备无渗漏工作检查和评价结果。
4.1.5　 了解设备渗漏发生的原因、发展及消除情况，组织分析设备渗漏发生的规律，建立消除设备渗漏的技术管理体系。
4.2　 发电运行部、检修项目部职责
4.2.1　 组织开展设备无渗漏工作自查。
4.2.2　 组织建立设备无渗漏工作管理台帐，汇总治理完成情况并进行上报。
5　 管理活动的内容与方法
5.1　 设备渗漏点巡查
5.1.1　 生产技术部负责所有设备的无渗漏工作管理，定期组织发电运行部和检修项目部对设备无渗漏工作进行现场检查。
5.1.2　 生产技术部每月对设备渗漏点的查找和记录情况进行检查，督促运行和检修人员按照本标准执行。
5.2　 设备渗漏点的汇总分析
5.2.1　 由发电部运行人员、点检员以及检修公司检修人员在正常巡检中查找,并及时汇总。
5.2.2　 生产技术部门各专业每月进行设备渗漏点产生的原因进行汇总分析。
5.3　 制定方案
生技部将所有渗漏点进行汇总分析后,制定相应的处理方案.
5.4　 渗漏治理
检修项目部根据渗漏点处理方案进行渗漏的治理工作。
5.5　 治理验收
由生技部牵头，发电部和检修项目部参与，对治理后的渗漏点进行联合验收.
5.6　 资料归档
设备无渗漏管理的资料由生产技术部负责，其他相关部门配合。
6　 报告和记录
表1给出了执行本流程形成的报告和记录。
表1 报告与记录
序号
编号
名称
填写部门
保存地点
保存期限
1
Q/XXX。209. 04－2016。JL01
月度无渗漏统计分析报告
生产技术部
档案室
3年
附　录　A
（规范性附录)
流程图
图A.1　 设备无渗漏管理流程图
附　录　B
（规范性附录)
表格样式
表B.1 月度无渗漏统计分析报告
专业名称
动密封点总数
静密封点总数
严重漏点
一般漏点
渗点
内漏总数
综合渗漏率％
实际值
达标值
实际值
达标值
实际值
达标值
汽机专业

锅炉专业

电气专业

热控专业

燃运专业

小计

本月重要渗漏点责任性质的原因分析，针对具体原因采取的措施：

下月治漏重点工作计划：

本月全厂补水率、汽水损失率完成情况分析：
本月全厂补水率为 X％，比上月补水率高 X%或低 X％，升高或降低的主要原因:

批准： 审核： 编制:
