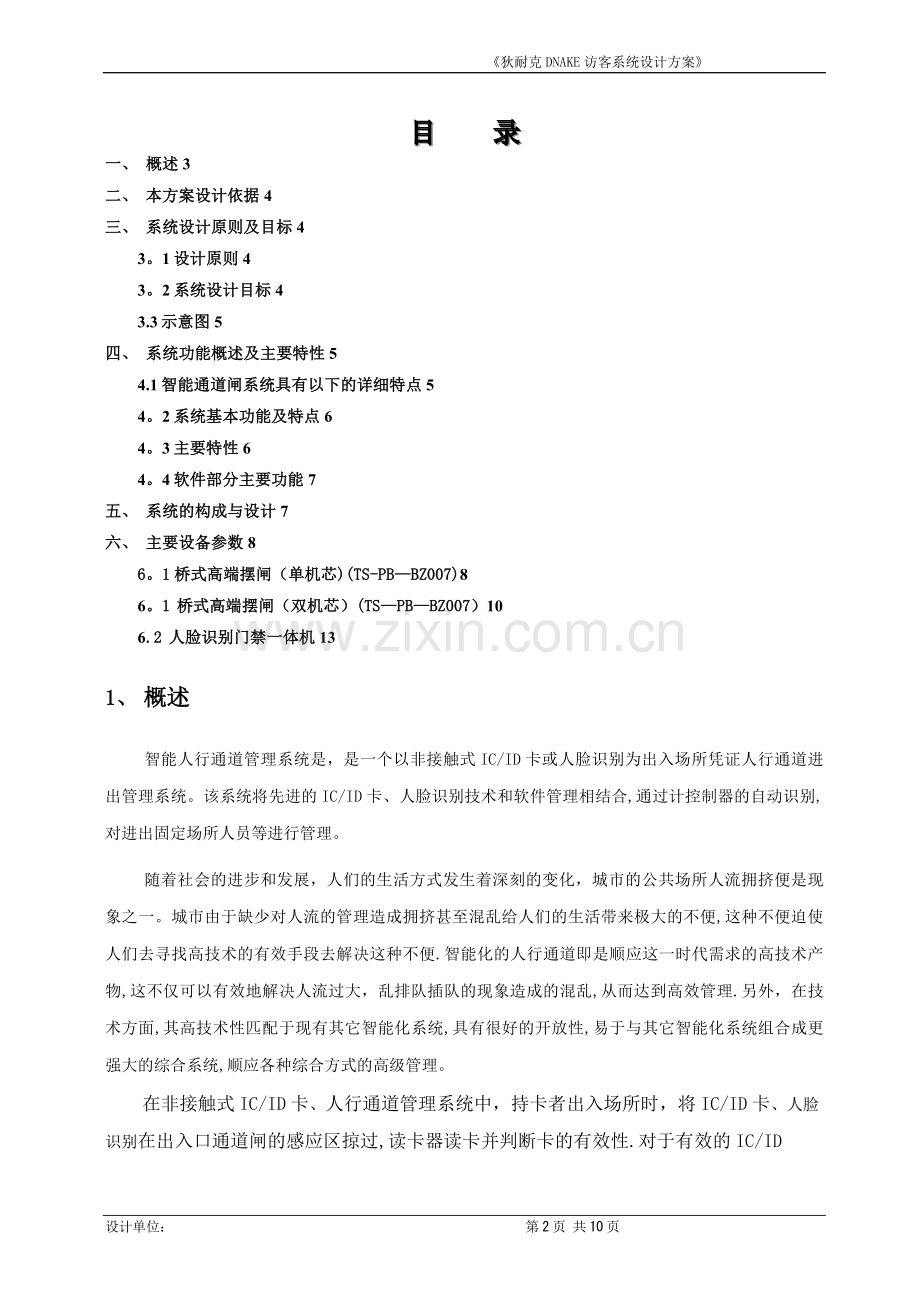

狄耐克DNAKE访客系统设计方案 狄耐克人行通道系统 设计方案 厦门狄耐克智能交通科技有限公司 二一六年三月目 录一、 概述3二、 本方案设计依据4三、 系统设计原则及目标43。1设计原则43。2系统设计目标43.3示意图5四、 系统功能概述及主要特性54.1智能通道闸系统具有以下的详细特点54。2系统基本功能及特点64。3主要特性64。4软件部分主要功能7五、 系统的构成与设计7六、 主要设备参数86。1桥式高端摆闸（单机芯)(TS-PBBZ007)86。1 桥式高端摆闸（双机芯）(TSPBBZ007）106.2 人脸识别门禁一体机131、 概述智能人行通道管理系统是，是一个以非接触式IC/ID卡或人脸识别为出入场所凭证人行通道进出管理系统。该系统将先进的IC/ID卡、人脸识别技术和软件管理相结合,通过计控制器的自动识别,对进出固定场所人员等进行管理。随着社会的进步和发展，人们的生活方式发生着深刻的变化，城市的公共场所人流拥挤便是现象之一。城市由于缺少对人流的管理造成拥挤甚至混乱给人们的生活带来极大的不便,这种不便迫使人们去寻找高技术的有效手段去解决这种不便.智能化的人行通道即是顺应这一时代需求的高技术产物,这不仅可以有效地解决人流过大，乱排队插队的现象造成的混乱,从而达到高效管理.另外，在技术方面,其高技术性匹配于现有其它智能化系统,具有很好的开放性,易于与其它智能化系统组合成更强大的综合系统,顺应各种综合方式的高级管理。 在非接触式IC/ID卡、人行通道管理系统中，持卡者出入场所时，将IC/ID卡、人脸识别在出入口通道闸的感应区掠过,读卡器读卡并判断卡的有效性.对于有效的IC/ID卡、，自动通道闸的闸门自行打开并将相应的数据存入数据库中。若为持无效的IC/ID卡进出场时,读卡无效,则不给予通行. 同时管理系统具有强大的数据处理功能,可以完成各种参数的设置、数据的收集和统计，可以对发卡系统发行的各种IC/ID卡进行管理,对丢失的卡挂失,并能够打印有效的统计报表。2、 本方案设计依据建筑智能化系统工程设计管理暂行规定建设部1997民用建筑电气设计规范（JGJT1692）建设部智能建筑设计标准（DBJ08495）上海市建委1996建筑和建筑群综合布线工程设计规范中国工程建设标准协会1997建筑和建筑群综合布线工程施工及验收规范中国工程建设标准协会1997大楼通信综合布线系统（UDT926）邮电部1997火灾自动报警系统设计规范国家计委19883、 系统设计原则及目标3.1设计原则根据我们对本项目需求的理解,本方案设计目标如下： 共2个人员进出通道，设计为摆闸系统，每个通道共需要2台单机芯摆闸和1台双机芯摆闸。 整个系统采取联网方式，各进出口联网，中心管理。 系统设计需考虑未来扩展成一卡通系统的可能性,如果采用一张统一的IC/ID卡就可以实现门禁、消费与停车场管理等。3。2系统设计目标（1） 系统设计符合国家及人员通行管理及安全标准。（2） 系统拓扑采用流行的人员进出管理模式。（3） 高安全性：区别于国外的设计，系统更多地考虑了我国的国情，着重加强了人员通过的安全性。（4） 采用计算机网络管理或脱机管理，网络扩展性强。（5） 采用标准的工业控制系统结构,可根据用户的不同要求组织不同系统的配置，方便灵活。（6） 智能通道闸打开或关闭带红绿灯提示。3.3示意图4、 系统功能概述及主要特性4。1智能通道闸系统具有以下的详细特点 使用方便快捷. 系统灵敏可靠。 设备安全耐用. 能准确地区分IC/ID卡的有效性。 准确记录IC/ID卡的进出情况. 中央管理，方便快捷. 自动化设计，人员出入快速，提高档次和效率. 节约管理人员的费用支出，提高工作效率和经济效益.4。2系统基本功能及特点 智能卡具有防水、防磁、防静电、无磨损、信息贮存量大、高保密度、一卡多用等特点. 制卡、发卡，及所有射频卡的制作、发放、挂失、补发、注销等。 进出管理以及进入信息的统计、分析、汇总、打印等，实现分级别、分区域、分时段管理。 智能卡操作刷卡无需接触,操作更为方便,全中文菜单式操作界面,操作简单、方便。 完善的管理功能，自动形成各种报表。 自动刷出卡，减少人员操作，自动化程度高. 人员入、出全智能逻辑自锁控制系统，严密控制持卡者进、出场的行为符合“一卡一人的要求。4.3主要特性选用中启莱智能人行通道管理系统主要优点为：4.1.1 树立全新的单位形象 现代化的高科技产品的使用，一定会使单位或园区形象与知名度得到很大的提高。采用自动控制管理系统，无论从产品的造型方面，还是自动控制所带来的先进性及管理的科学性，都将给单位或园区管理树立起良好的形象,使企业成为科学管理的楷模。4.1.2 安全管理 一卡一人，资料存档。采用自动控制管理系统后,用户均在电脑中记录了相应的资料，卡丢失后可及时补办.进出记录也可随时查询。4.1.3 防伪性高射频卡技术含量高，保密性极高,加密独特，不容易仿造。4.1.4 耐用可靠根据多年设计、安装人行通道管理系统的实际经验,我们设计的智能人行通道系统在设备选型上选用了适合各种场所人行管理的耐用可靠设备，在工程施工质量上做到严格施工要求；在软件和系统设计上提供了一套最严格、最先进、易用、便于维护和运行可靠的管理系统;既降低操作成本，提高经济效益和减轻劳动强度，又提高工作效率的现代化管理系统。4.4软件部分主要功能（1)查询、更改资料(2)资料打印(3）可选打印报表（4）任意级操作员制(5）卡片用户管理5、 系统的构成与设计系统拓扑结构图智能人行通道管理系统可以采用各种网络拓扑结构，服务器与管理工作站为局域网(LAN)形式联接，计算机对下位机以RS485总线型联接；简洁,投入使用快，系统稳定性好.投资回报率最高。其拓扑结构方框图如下所示：出入口通道闸门禁控制器无效卡禁止开闸有效卡开闸入口读卡器人行通道进出口无效卡禁止开闸有效卡开闸出口读卡器管理电脑【注：】管理控制中心的PC机的配置方法1、工作站建议配置:CD2。66G/512M/80G（最低配置：P41。0G/128M/10G）2、服务器建议配置:P43.0G/1G/120G6、 主要设备参数6。1桥式高端摆闸（单机芯）（TS-PBBZ007）中文语音播报功能自动复位功能：（1）合法通行信号给予后,在规定通行时间（可调）内无人通行，系统会自动将摆臂恢复拦阻原位,取消此次通行。（2）系统异常或非法通行，导致摆臂没有归于拦阻零位，超过设定时间(可调）后系统自动将摆臂恢复拦阻零位。断电开闸功能:断电时系统会自动打开摆臂成敞开状态,方便疏散人群，符合消防要求.防非法闯入功能:受控通行时没有给予合法通行信号或禁止通行时，强行进入通道将被视为非法闯入，系统会自动语音提示“非法闯入请刷卡”或报警（可选)并确保摆臂关闭.防反向闯入功能：某一方向的通行过程结束之前，行人从相反方向进入通道将被视为反向闯入，系统会自动语音提示或报警并关闭摆臂。防尾随通行功能：红外探测器检测行人通行状况，检测到尾随现象后系统会自动报警。上电自检功能:设备在上电或重启时，会自动检测功能是否正常，发现异常会报警提示。智能报警功能：包括非法闯入、反向闯入、尾随通行、上电自检等报警,可与其他报警监控设备联动.防夹防碰伤功能：（1）红外防夹：在靠近宝维摆臂活动的区域（防夹区域）安装红外探测器，一旦检测到防夹区域有人或物体，摆臂自动停止动作；直到人或物体离开防夹区域后,摆臂才继续动作。(2）机械防夹：摆臂在关闭过程中碰到阻碍，摆臂会停止、电机空转3秒检测物体是否离开，如还有物体电机停止运转；摆臂关闭过程中的冲撞力在安全范围内。防冲撞功能：采用宝维智能独创的业内领先的机械结构,摆臂在关闭状态下，无法用外力打开，并且可承受安全范围内的冲撞力.紧急逃生功能:配置断电自动开功能，使系统自动打开摆臂，方便疏散人群（可选远程控制).通行指示功能：箱体前端及顶部安装LED指示通行状态和通行方向。通行限止功能：可通过菜单设置进或出不允许通行,以满足特殊情况下的人员管理.兼容性:配置干接点信号输出接口和宽阈电平信号输入接口,兼容各类门禁控制器.【技术参数】序号项目名称技术参数1外形尺寸长宽高1400180990MM2电机单门单电机3外壳材质2mm厚304不锈钢4门页材料10mm厚防暴钢化玻璃5通道宽度600mm(标配）,880（宽通道）6工作电源220VAC20%，50Hz7功耗工作时约为120W，待机时约为60W8环境温度40609相对湿度2095（不结露）10机械旋转寿命500万次以上11人体检测红外对射管12信息提示指示灯13支持读卡器RFID卡（标配）、条码（选配）14接口方式TCP/IP(标配)、开关量6.1 桥式高端摆闸（双机芯）（TSPBBZ007）中文语音播报功能自动复位功能：（1）合法通行信号给予后,在规定通行时间（可调)内无人通行，系统会自动将摆臂恢复拦阻原位,取消此次通行.（2)系统异常或非法通行，导致摆臂没有归于拦阻零位,超过设定时间（可调）后系统自动将摆臂恢复拦阻零位.断电开闸功能：断电时系统会自动打开摆臂成敞开状态,方便疏散人群,符合消防要求.防非法闯入功能：受控通行时没有给予合法通行信号或禁止通行时，强行进入通道将被视为非法闯入，系统会自动语音提示“非法闯入请刷卡”或报警(可选）并确保摆臂关闭.防反向闯入功能：某一方向的通行过程结束之前,行人从相反方向进入通道将被视为反向闯入，系统会自动语音提示或报警并关闭摆臂。防尾随通行功能：红外探测器检测行人通行状况，检测到尾随现象后系统会自动报警.上电自检功能：设备在上电或重启时，会自动检测功能是否正常，发现异常会报警提示。智能报警功能：包括非法闯入、反向闯入、尾随通行、上电自检等报警，可与其他报警监控设备联动。防夹防碰伤功能：（1)红外防夹：在靠近宝维摆臂活动的区域(防夹区域）安装红外探测器，一旦检测到防夹区域有人或物体,摆臂自动停止动作；直到人或物体离开防夹区域后，摆臂才继续动作。（2）机械防夹:摆臂在关闭过程中碰到阻碍，摆臂会停止、电机空转3秒检测物体是否离开，如还有物体电机停止运转；摆臂关闭过程中的冲撞力在安全范围内。防冲撞功能：采用宝维智能独创的业内领先的机械结构，摆臂在关闭状态下，无法用外力打开，并且可承受安全范围内的冲撞力.紧急逃生功能：配置断电自动开功能,使系统自动打开摆臂，方便疏散人群（可选远程控制）。通行指示功能：箱体前端及顶部安装LED指示通行状态和通行方向。通行限止功能：可通过菜单设置进或出不允许通行,以满足特殊情况下的人员管理。兼容性：配置干接点信号输出接口和宽阈电平信号输入接口,兼容各类门禁控制器。【技术参数】序号项目名称技术参数1外形尺寸长宽高1400*280*990MM2电机双门双电机3外壳材质2mm厚304不锈钢4门页材料10mm厚防暴钢化玻璃5通道宽度600mm（标配)，880（宽通道）6工作电源220VAC20，50Hz7功耗工作时约为120W，待机时约为60W8环境温度40609相对湿度20%95(不结露）10机械旋转寿命500万次以上11人体检测红外对射管12信息提示指示灯13支持读卡器RFID卡(标配）、条码(选配)14接口方式TCP/IP（标配）、开关量6.2 人脸识别门禁一体机产品介绍: 此款人脸识别机是我司最新推出的一款全触摸2.5寸彩屏面部机，集考勤门禁于一体,支持多种验证方式，采用最新的ZEM810核心板最新人脸识别算法，容量大，识别速度快，集成高分辨率夜视红外和彩色双摄像头功能，适用范围广，不受外界光线的影响,无论是在强光下还是在黑暗中都能进行有效识别。适用于多领域的身份认证系统，及企事业单位考勤门禁管理。产品特点：高分辨率红外和彩色双摄像头;全彩触摸屏，操作方便，界面简洁时尚；红外光学系统,对环境使用能力强,室外(非太阳光直射）、夜间仍可识别;胡须、眼镜、刘海等覆盖物,自然表情、夸张表情均可识别；标配TCP/IP,支持跨网段跨网关连接；超薄机身，采用人体工程学设计，大幅提高识别舒适度；门禁功能，电锁、出门开关、报警、门磁、多种验证方式。产品规格:面部容量3000记录容量100000显示屏2.5寸高清彩屏摄像头高分辨率红外和彩色双摄像头通讯方式TCP/IP网络通讯U盘功能U盘下载考勤记录上传下载人员信息考勤功能T9输入法、9位码、记录查询、定时状态转换、喇叭响铃门禁功能电锁、出门开关、报警、门磁、多种验证方式选配功能Mifare卡使用湿度045使用温度2080电源规格DC12V联网方式TCP/IP产品尺寸105mm*160mm*36mm设计单位： 第10页 共10页
