网络广播系统设计方案.docx

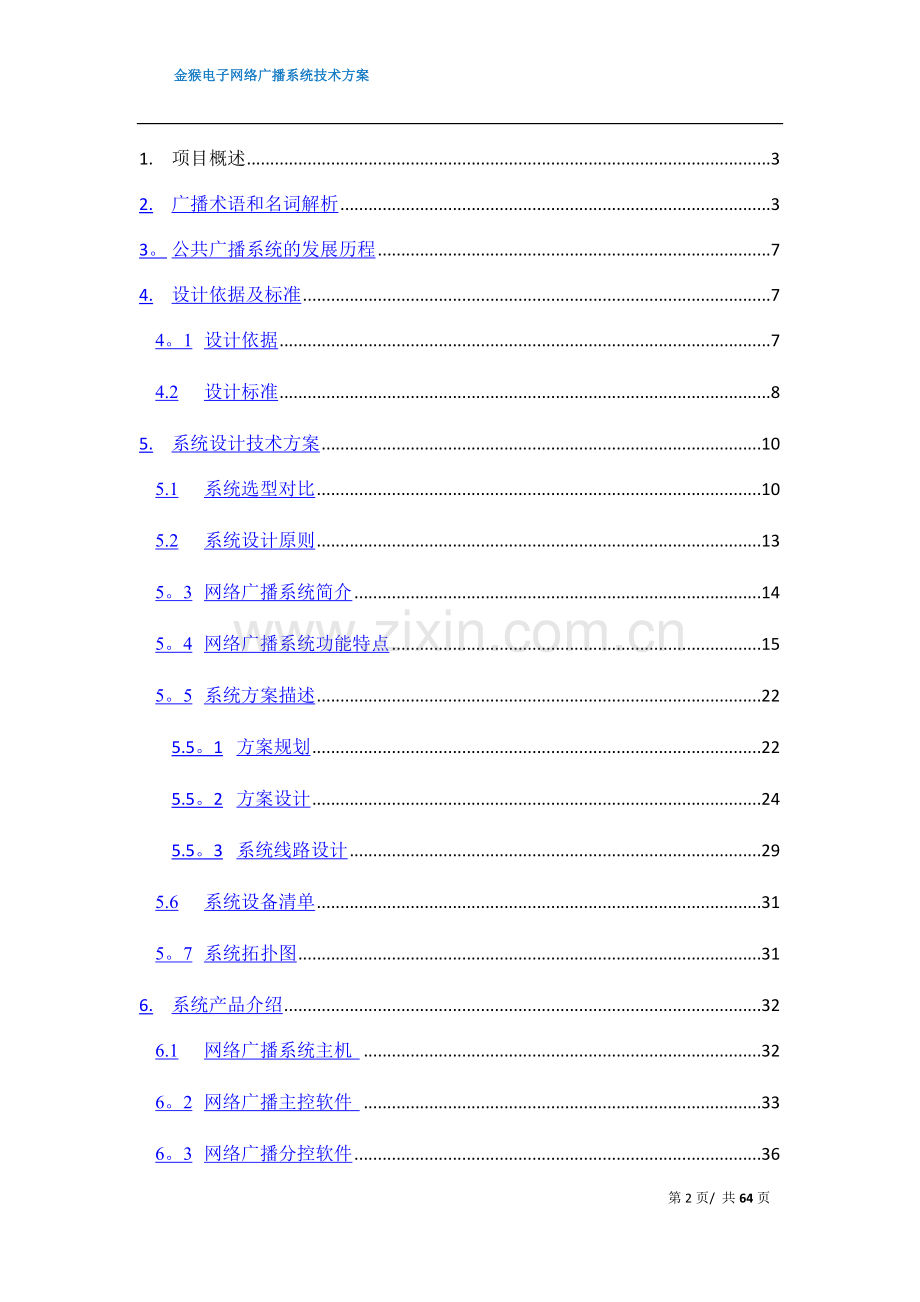

金猴电子网络广播系统技术方案 前 言公共广播public address （PA）：由使用单位自行管理的,在本单位范围内为公众服务的声音广播。用于进行业务广播、背景广播和紧急广播等。公共广播在我国音响行业的应用已超过50年的历史，特别是院校和部队运用比较多，因为这些单位的生活、工作、学习都有规律性。我们所熟悉的比如：升旗、喊操、通知、重大活动等日常活动都是通过广播来完成的.目前国内广播系统绝大多数都采用模拟技术，其优势在于技术成熟，结构简单，投资不大,但缺点也是显而易见的，主要表现为：音质不佳,功能单一, 传输距离短.从技术上分析，造成以上问题的主要原因是传统广播的传输方式,传统广播的传输方式为模拟信号传送方式，其缺点为：单向性和易受干扰性.受技术上的限制，传统广播在应对高清晰广播、互动性、多区联动广播、远程控制等方面的要求时力不从心，已不能满足用户的需要。因此对于广播系统要求稳定可靠，功能强大,音质清晰，操作方便,自动播放，分点、分区控制，分级控制，智能化程度高，用户希望根据其实际情况和具体要求量身定做，提供个性化设计服务等这些功能特点，网络广播系统都可以实现。目 录1.项目概述32.广播术语和名词解析33。公共广播系统的发展历程74.设计依据及标准74。1设计依据74.2设计标准85.系统设计技术方案105.1系统选型对比105.2系统设计原则135。3网络广播系统简介145。4网络广播系统功能特点155。5系统方案描述225.5。1方案规划225.5。2方案设计245.5。3系统线路设计295.6系统设备清单315。7系统拓扑图316.系统产品介绍326.1网络广播系统主机 326。2网络广播主控软件 336。3网络广播分控软件366.4室内终端解码器 366。5室外终端解码器 376.6网络寻呼话筒 396。7网络报警器 406。8多功能广播音箱 416。9副音箱426.10数字IP网络解码音箱436.11数字IP网络音箱副箱446.12高考听力保障系统应急备机456.13前后级IP定压功率放大器 466。14纯后级IP定压功率放大器 497。施工组织计划527。1项目实施时间进度表527。2施工保障措施527.3施工方案557.4施工注意事项647.5系统调试、试运行651. 项目概述根据六里学校的广播系统的使用性上,公司建议学校安装网络数字化广播，现在是网络时代，传统广播，实现不了更多的功能,数字广播可以实现，定时打铃，区域划分,铃声数字化、个性化，724全天侯无人值守自动播放，准时方便快捷，实现自动化、现代化播音，并具有高度灵活性的智能广播管理系统.2. 广播术语和名词解析公共广播public address (PA)由使用单位自行管理的，在本单位范围内为公众服务的声音广播。用于进行业务广播、背景广播和紧急广播等。公共广播系统public address system为公共广播覆盖区服务的所有公共广播设备、设施及公共广播覆盖区的声学环境所形成的一个有机整体。公共广播设备 public address equipment组成公共广播系统的全部设备的总称。主要是广播扬声器、功率放大器、传输线路及其它传输设备、管理/控制设备（含硬件和软件）、寻呼设备、传声器和其它信号源设备。突发公共事件 public emergency突然发生，造成或者可能造成重大人员伤亡、财产损失、生态环境破坏和严重社会危害，危及公共安全的紧急事件。包括自然灾害、事故灾难、公共卫生事件及社会安全事件，如火警、地震、重大疫情传播和恐怖袭击等。紧急广播 emergency broadcast为应对突发公共事件而发布的广播。业务广播 business announcement公共广播系统向其服务区播送的、需要被全部或部分听众认知的日常广播，包括发布通知、新闻、信息、语声文件、寻呼、报时等。背景广播 background broadcast公共广播系统向其服务区播送的、旨在渲染环境气氛的广播，包括背景音乐和各种场合的背景音响(包括环境模拟声）等。广播扬声器布点 speakers distribution把广播扬声器配置到公共广播服务区现场各个地点上.传输线路 transmission line把公共广播信号从信号处理设备(含放大器）或机房，传输到广播服务区现场广播扬声器的线路，包括各种导电线缆、光纤网络等。传输距离 transmission distance由公共广播传输线路输入端到负载端的线路长度。额定传输电压 rated transmission voltage传输线路始端的额定电压，也即是传输线路配接的广播扬声器（或其它终端器件)的标称输入电压。应备功能 ensured function各种公共广播系统应该具备的最低限度的功能。广播优先级 airing priority广播信号源播出的优先等级。当有多个信号源拟对相同的广播分区进行广播时,优先级别高的信号能自动覆盖优先级别低的信号.传声器优先 microphone priority有一个或一个以上的传声器具有最高的广播优先级.语声文件 voice file预先录制的语声广播词.热备用 dual function system专指紧急广播系统的一种待机方式。系统平时作为业务广播系统或背景广播系统运行，在突发公共事件警报信号触发下，自动转换为紧急广播系统。一键到位 one touch ready只需操作一个键（或一个按钮、或一个开关)，就能进入指定工作状态（如紧急广播状态）.寻呼 paging寻人、寻物或寻求帮助的广播；或根据现场需要临时向指定的广播区发布的广播。寻呼台站 call station独立于广播主机以外的，可以进行分区寻呼操作的设备。强插 override强行用某些广播内容覆盖正在广播的其它信号；或强行唤醒处于休眠状态的公共广播系统，发布紧急广播。分区管理 zone management把公共广播服务区分割成若干个广播分区。各个广播分区可分别选通、关闭或全部选通、关闭。矩阵分区 zoning with matrix mode一种以矩阵方式管理的分区方法。各个广播分区不仅可以分别选通或关闭,而且可以同时在两个或多个分区播放不同的信号。分区强插 zoning override有选择地向某个或多个广播分区进行强插而不影响其它广播分区的运行状态.远程监控 remote control and monitor在公共广播机房（或公共广播系统本身的控制中心）以外，监控公共广播系统运行。应备声压级 ensured sound level公共广播系统在广播服务区内，应能达到的稳态有效值广播声压级的平均值。声场不均匀度 sound field irregularity公共广播服务区内各测量点测得的声压级的最大差值（dB)。漏出声衰减 leak out acoustic attenuation公共广播系统的应备声压级与服务区边界外30m处的声压级之差。系统设备信噪比 signal-to-noise ratio of system从公共广播系统设备声频信号输入端，到广播扬声器声频信号激励端的信号噪声比。扩声系统语言传输指数 speech transmission index of public address STIPA语言传输指数（speech transmission index - STI）的一种简化形式，在公共广播系统中用于客观评价系统语言传输质量。STIPA取值由0.001.00,其值越大，表示系统的语言可懂度越高.传输频率特性 transmission frequency respond公共广播系统在正常工作状态下,服务区内各测量点稳态声压级相对于公共广播设备信号输入电平的幅频响应特性.无源终端/有源终端 passive terminal / active terminal公共广播传输线路的负载称为终端。这些终端包括广播扬声器和包含广播扬声器的组件。不需要电源供给的终端称为“无源终端”；需要电源供给的终端称为“有源终端。3. 公共广播系统的发展历程4. 设计依据及标准4.1 设计依据1、由用户提供的图纸和双方协商事议2、根据用户的需求提供相应设计3、由国家和其他有关部委及自治区有关部门颁发的设计规范,规程和细则4、火灾自动报警系统设计规范 GB50116-985、火灾自动警系统施工及验收 GBJ50166-926、厅堂扩音系统的声学特性指标要求 JG GTJ1257、智能建筑设计标准 GB/T50314-20068、综合布线系统工程设计规范 GB 50311-20079、安全防范工程技术规范 GB50348-200410、公共广播系统工程技术规范 GB50526-201011、公共建筑节能设计标准 GB5018920054.2 设计标准本项目网络广播系统的声学特性指标按GB50526-2010公共广播系统工程技术规范 关于公共广播系统声学特性指标-业务广播一级标准建设。（各工程根据实际的需求和应用选择适合的指标）公共广播系统声学特性指标性能指标分类应备声压级声场不均匀度（室内）漏出声衰减系统设备信噪比扩声系统语言传输指数传输频率特性(室内)一级业务广播系统83dB10dB15dB70dB0.55图4.2.1二级业务广播系统12dB12dB65dB0.45图4。2.2三级业务广播系统-0。40图4.2.3一级背景广播系统80dB10dB15dB70dB图4。2.1二级背景广播系统12dB12dB65dB图4.2。2三级背景广播系统-一级紧急广播系统86dB15dB70dB0。55二级紧急广播系统-12dB65dB0。45三级紧急广播系统-0.40* ：紧急广播的应备声压级应符合以现场噪声为准，紧急广播的声压级应等于或大于12dB。图4。2。1 一级业务广播、一级背景广播 室内传输频率特性容差域图4.2.2 二级业务广播、二级背景广播 室内传输频率特性容差域图4.2.3 三级业务广播 室内传输频率特性容差域业务广播一级标准：应备声压级:83dB；声场不均匀度（室内）:10dB；漏出声衰减：15dB；系统设备信噪比：70dB；扩声系统语言传递指数：0。55传输频率特性（室内）满足图4。2。1 一级业务广播、一级背景广播 室内传输频率特性容差域。5. 系统设计技术方案5.1 系统选型对比系统选型应从实际出发,综合六里小学建设规划情况，结合六里小学对广播系统的投资,按照六里小学对广播系统使用功能的需求，针对数字IP网络广播及传统广播进行选型分析。传统手动广播系统机房有个简单的扩音设备，终端用筒式大扬声器，线路采用拉音频线方式.音质一般，实现的功能单一，一般在较小的范围内还有用到。智能定压广播系统机房引入广播控制系统，音频处理仍采用定压功放、调音台等设备，室内终端用壁挂式音箱，室外用室外音柱，草坪音箱等,线路采用音频线方式.音质一般，布线繁琐，区域既定更改麻烦，分区或寻址控制需要单独再布控制线。智能调频广播系统采用多媒体微机为主控，匹配多频广播主机和自动播放系统软件,将中心机房的多套广播节目混合共缆传输到各个广播终端，可实现机房对各广播点节目的任意选播及音量调整，达到对各音箱的点对点控制及编程自动广播等综合功能.缺点是按频率传输节目，音质差，不稳定。无线寻址广播系统机房用无线调频发射机，终端用无线调频接收机，采用无线发射方式。功率超出一定的范围，要考虑向无委会批准,每年交一定费用，易受外界干扰.数控网络广播系统数控网络广播的功能相似于IP数字网络广播，前者要实现后者相应的功能（如：远程控制、电源管理等）需另布线，因其采用数控专用网络，通讯协议为RS422或其它协议，因不同厂家的产品而异且不能兼容(并非目前流行且已成熟的TCP/IP网络),不能利用学校已有的校园网，需重新布两组网线，控制网线和音频网线；采用总线制结构，同时传输的节目数被限制在很窄的范围，而且其中一个终端出故障,其后的终端便无法使用；系统扩展升级时需布专门的线材及专用设备，造成重复投资。网络音频广播系统是基于IP数据网络的教学广播系统,它以网络平台为基础,匹配网络广播软件和数字网络广播终端,可实现多路实时广播、领导网上讲话、远程网络教学及自动音乐打铃等先进功能，是真正意义上的远程网络音频教学广播系统。简述网络音频广播系统和传统寻址公共广播系统（统称上述前五种广播为传统寻址公共广播系统）对比表:常见功能数字网络广播系统传统寻址公共广播系统传输方式数字信号模拟功率信号布线方式利用网络线布线复杂（音频线、控制线、电源线)需步三种线操作方式即可采用电脑软件控制，又可网络点播，任意一个终端出故障不会影响到其它终端可采用电脑软件控制，但须叠加许多硬件设备，某个硬件出错系统瘫痪，操作复杂独立广播有有分区广播真正的任意分区，可任意（重复）组合，任意增减终端的数量(终端没有限制），随时变更，可通过电脑独立控制各分区和单点广播，同时对多个区（点）进行广播需使用总线制的布线方式,使用单独的线路，需重新布线，否则无法实现分区功能，且各分区受该区主机房功率限制,不能轻易增减终端的数量定时广播不分时段，最少可以同时播出99种不同的音乐；可对各区进行定时,可同时对多区或单点多点及全体定时广播可编程广播,受播出不同音乐的控制;可对各区进行定时,可同时对多点广播，但受控终端有限制远程广播可通过话筒和手机实现局域或广域独立、分区、全体广播可通过话筒实现独立、分区、全体广播，在区域外不能广播功率无功率限制受功率主机的限制稳定可靠性抗干扰性强、损耗小,局部线路断路或短路均不会损坏主机抗干扰性强、但线路损耗大，局部线路断路、短路均会造成主机无法工作，极易损坏主机系统增容系统最多支持10000个终端甚至更多，增容只需增加终端，无需更改或增加前端设备，极为方便增容难度极大，播放多套节目，既要增加终端,又要增改前端设备,但还是受主机寻址点的控制,不能任意无限增加终端控制PC控制；系统定时音乐源由计算机提供，可方便实现按天、星期或年来进行系统定时，真正做到一年365天,每天n次播放不同时长不同音乐的定时音乐;每次定时可播放n种不同曲目。利用计算机时间作为系统标准时间,可方便实现与作息时间同步,由电脑自动控制，从而避免出现作息的混乱；极其方便地通过电脑接口实现多音源多区域广播；无需专人值守,完全做到全自动化的控制；软件控制操作简单清楚。采用WINDOWS接口，系统的工作状态显示直观明了PC控制；系统定时音乐源由计算机提供，可方便实现按星期来进行系统定时，每天n次播放不同时长不同音乐的定时音乐；每次定时可播放最多6种不同曲目.利用计算机时间作为系统标准时间，可方便实现与作息时间同步 兼容传统广播将独立现有的定压广播系统嵌入数字网络广播系统内,扩展了系统，完善整个公共广播系统的功能满足了各种不同的需求可以有机结合，但有某些局限分布式控制将几个或几十个数码广播系统做为一个子系统合并成一个大型的广播系统,使系统之间既可独立的控制完成各项功能，又互相不干扰，同时系统之间又可通过电脑控制系统在局域网上相互联系交换控制,并由另外一台电脑的总控制台电脑系统进行协调总控制。并可通过远程电脑控制系统将控制端延伸到网络的任何地方。使控制端不再受地域限制，更为灵活，方便不能几个或几十个数码广播系统做为一个子系统合并成一个大型的广播系统,系统可独立控制完成各项功能，但互相会有若干干扰，可通过电脑控制系统区域内联系，分控只能采用手动式分控，与总控制室协调容易冲突。控制端受地域限制，不灵活，不方便工程造价系统越大造价相对越低系统造价与工程量成正比，工程越大造价越大综上所述,本次工程方案采用数字IP网络广播系统进行设计，在日后广播使用中具有传统广播系统无可比拟的功能优势和施工优势。5.2 系统设计原则公共广播系统的管理复杂,对系统的功能及可靠性等要求较高，本系统主要以作习打铃、广播以及各种背景音乐的播放功能为主可以覆盖整个服务区域。音源使用广播一体机声卡、CD播放器、调谐器、广播话筒等。本方案以用户至上为原则，在符合国家规范的前提下，最大限度地满足用户的需求。技术先进、高效便利、投资合理的精神，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：先进性本系统选用先进、实用的技术和功能完善的产品，一流的设备，在技术上适度超前，整个系统体现当今广播技术的发展水平，符合今后的发展趋势.在今后相当长的一段时间内可保持其技术的领先地位。成熟性与实用性各子系统应采用先进的，已使用过的成熟的可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。本系统可充分满足操作方便,维护简单，便于管理的要求.灵活性和开放性在满足用户当前要求的基础上，面向21世纪，系统应具有开放性和兼容性，可以与未来扩展的设备具有互联性与互操作性。集成性和扩展性系统设计中充分考虑广播系统与其它消防系统的集成性，确保系统总体结构的先进性、合理性、可扩展性和兼容性，使用先进成熟可靠的产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。标准化和模块化严格按照国家和地区的有关标准进行系统设计和设备配置,并根据系统总体结构的要求，将系统进行结构化和标准化，综合体现当今世界的先进技术。经济合理性设备选型和系统设计要确保满足用户的需求,具有技术上的先进性、可行性和实用性，丢掉附在其上的“泡沫,并达到功能与经济相统一的优化设计.安全性与可靠性公共广播系统的建设，直接影响着用户的使用效果、外部形象，因此系统设计必须安全、可靠，本方案已充分考虑在设备选型和系统的设计中尽量减少故障的发生,并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必须满足可靠性的要求。尤为重要的一点是本方案选用的全数字广播系统所涉及的主要关键设备均为大量生产的成熟产品，且具有自主的知识产权,承诺在设备的提供、技术支援及售后服务等方面给予全力支持.结合以上原则并充分满足六里小学广播系统的要求，本系统采用网络广播系统，以确保性能优异，质量可靠，从而满足六里小学业务广播/紧急广播所有要求。5.3 网络广播系统简介网络广播系统是一套基于网络的纯数字化音频广播系统。区别于传统的模拟音频广播,网络广播系统在物理结构上与局域网络、广域网络完全融合，不仅实现数字化音频的广播、直播、点播，并借助局域网络的优势,突破了传统模拟广播系统的内容局限、空间局限和功能局限。网络广播系统不仅能够完全取代传统的模拟音频广播系统，更为音频广播的应用提供了更广阔的空间。在传播内容方面，模拟音频广播系统只能使用和传送由卡座、CD机、麦克风等设备输出的模拟信号，对于大量的、以数字格式存储于网络服务器和各种载体上的音频资源无法直接应用.网络音频广播系统支持各种模拟音源的数字化转换，同时作为数字化的音频广播系统,直接应用数字格式的音频资源。当今社会正是以数字化的方向快速发展，越来越多的媒体资源以数字格式存在，数字化网络音频广播系统是必然的发展方向.在应用空间方面，模拟音频广播系统从节目源到发声单元,都需要专用的音频线路连接，受功率和线路的限制,传送距离、发声单元数量都受到很大局限,难以扩展.网络音频广播系统融合于局域网络，无需另行布线，嵌入式的硬件终端设置独立地址，可跨网关连接，使发声单元的使用空间随着局域网络的延伸而无限延伸。在系统功能方面，模拟音频广播系统的运行平台是一套硬件设备，决定了系统的应用功能和管理功能都是固化的、有限的，诸如点播、任意点对点、任意/无限分区、多任务预设等功能，模拟音频广播系统是无法实现的。网络广播系统的运行平台是系统软件，通过控制网络上的音频流信号，轻松实现任意路径、同时间多任务的传送，因此应用功能和管理功能是开放的、灵活的，随时按需要进行设置，真正满足实际应用,并能不断扩展。 可见，网络广播系统在各个方面均具有明显优势,势必取代模拟音频广播系统，在学校、部队、机关、企业、工厂和公共场所等领域获得广泛应用。5.4 网络广播系统功能特点云平台管控，实时监察、管理通过数字网络化的传输实现平台层对下属单位的播控管理，可进行平常的日常广播通知，紧急播音，可以对各个单位的播音状态进行实时监控，另外每个单位的广播系统是独立体，单位可根据自身的要求,自定义管理广播系统。数字化、个性化定时播音，724小时全自动播放 定时打铃，铃声数字化、个性化，724全天侯无人值守自动播放，准时方便快捷，实现自动化、现代化播音，并具有高度灵活性的智能广播管理系统。自定义分区、分组管理，点对点控制、播音功能通过控制软件的设定，对任意一个终端或多个终端进行自由的区域划分和任意组合，同时各区域可以实现自动播放不同的内容，互不干扰.多路节目源传输、可实现不同终端同一时间播放不同的节目源系统能够将来自其他音源的节目实时采集压缩存储到服务器，并同时转播到指定的接收区域。远程寻呼、对讲，双向对讲，多方通话利用网络寻呼话筒实现，不仅可以双向对讲还可多方通话，并可做分控用，支持各级领导网上讲话,领导无需到专门的广播中心，便可对系统全区或知道需要讲话。电话、短信广播直接接入电话程控系统和移动短信系统，通过市话、手机短信、手机键盘操作可实现分区或者点对点、点对多点广播，方便领导出差时通知紧急任务，并且可通过管理中心软件来电识别和密码识别实现寻呼优先,自动强行广播，并自动调整音量。手机APP广播Android系统的app，是对IP广播系统的扩展应用软件，有WiFi的地方就可以接入广播系统，进行广播，喊话，终端管理，相比红外遥控，电脑客户端，摆脱了方向,地域和空间的限制。插播功能系统可自行设置手动、自动两种广播模式，临时广播可随时结束自动状态。终端实时监控系统提供实时监测、监控终端的功能,系统管理人员可以随时查看系统的工作情况。消防联动功能系统应预留消防报警联动紧急广播接口,可以与消防设备结合，实现N1NX邻层报警、紧急广播、紧急疏散的广播.终端本地扩声功能终端具备本地扩声接口，可实现本地扩声功能。多媒体蓝牙本地教学扩声与网络广播系统结合指定终端带蓝牙接收模块，教师配搭蓝牙话筒可实现本地多媒体教学，蓝牙话筒的优势在于无干扰、无串频。听力考场建设音质IP网络广播不仅能够在不同的班级或年级实时播放不同的语音听力考试的内容,而且由于使用数字编码技术令音质能达到CD音质,学生听起来会远比传统调频广播和寻址公共广播的模拟技术的音质要清晰悦耳许多,考试时自然更准确和轻松，令学校在听力考试管理更加轻松简单。听力考场建设多重保障(1)网络广播系统和有线音频传输保障系统:网络和有线音频传输保障双重保障，故障自动检测,双系统自动切换实现音频无缝衔接功能，不丢失播音内容。（2）网络广播系统和有线定压传输保障系统：网络和有线定压传输保障双重保障,故障自动检测，双系统自动切换实现音频无缝衔接功能，终端断电情况下任可播音，不丢失播音内容。(3）网络广播系统、有线传输保障系统和有线定压传输保障系统：三重保障系统,三级优先，故障自动检测，三系统自动切换实现音频无缝衔接功能，终端断电情况下任可播音，不丢失播音内容。综上所述：网络广播系统的主要特点和优势是： 系统直接嵌入局域网络，无需模拟广播系统的大量布线 任意/无限分区，同一时间不同区域可播放不同内容 多任务预设管理模式,实现全天候无人值守 支持跨网关远程传输和集中控制 支持7X24小时连续工作（待机功耗1W），随时进行应急广播 功能强大的管理软件，满足全功能的实时广播控制和系统管理 远程通过手机或座机直接进行电话、短信广播寻呼 分控无设备，只需在分控电脑上加分控软件，简单且无需布线， 对讲功能仅需加网络对讲终端便可任意广播。 系统可设立多种优先级：紧急广播、网络广播、本地广播5.5 系统方案描述5.5.1 方案规划在此项目中，我公司汇集具有丰富的专业知识及网络广播施工经验的技术人员与相关工作人员进行了详细沟通与深层探讨，经过反复的考察和认证后设计本方案，并将全程参与校园数字化网络音频广播系统的建设。我公司综合考虑校园现场的调研结果，并在对目前几种主流广播系统的深入了解分析的基础上，我们提出校园网络广播系统解决方案的主要设计思路如下:广播主干采用网络来传输考虑到学校地域分散，我们设计网络传输.可以基于贵校已有的校园网，将校园广播、网络语音教学系统融为一体，提供符合其行业特点的整体解决方案,为贵校建立一个充分体现数据共享和信息交流的数字化网络语音平台，为学校的校内教学和校园文化建设及学校和外界的交流提供广阔的应用空间；也可以独立建立一套网络广播主干网，彻底解决网络广播与数据网共网时存在的数据流量太大对广播系统造成的影响，彻底隔离病毒或网速对广播系统的影响、营造稳定高速通畅的广播主干网络.我们强烈推荐校方以广播机房为中心，敷射机房到各功能区的光纤作为广播主干网络，同时也可作为校园数据网络的一种线路冗余备份.按各建筑物功能划分区域现代化校园范围内，各种不同的建筑物设计为不同的功能服务，相应的广播系统也必须适应该功能区的广播性质，我们拟定按不同的功能将建筑物划分为若干区域，以满足不同需要的广播需求,如教学建筑物自成一区，可实现基本公共广播、音乐打铃、事物性通知等;运动场所设计高分贝广播背景音乐系统，满足各种大型运动、集会、会议、演出等活动的需要;生活区以轻柔的背景音乐为主,兼具事物性通知及作息管理的要求;休闲场所以流行音乐为主等，因此划分不同的区域实现不同的广播需求是进行广播系统设计的主要思路之一。功能区域常用功能通用功能教学楼(教室）独立清晰音频（英语听力）课程、测验、考试；教师教学扩音;上下课自动打铃;自动播放眼保健操；播放事务性通知、寻人广播、消防报警、安全警报广播、优美的背景音乐学生宿舍自动播放起床号,晚间关灯睡眠提醒、休闲的背景音乐(流行音乐）综合办公楼轻柔的背景音乐教师公寓休闲的背景音乐（流行音乐）公共食堂休闲的背景音乐(流行音乐）体育馆高分贝广播背景音乐、集会和比赛广播升旗台高分贝广播背景音乐、播放国歌、集会广播运动场高分贝广播背景音乐系统、广播体操、集会和比赛广播绿化草坪区轻柔的背景音乐校长(主任)室全校或区域定点广播、会议广播门卫寻人广播、安全警示广播各功能区支路多采用定压传输综合校园广播的实际功能需求，结合成本考虑的原则，广播信号经光缆主干到达各功能区后,我们将大多数功能区设计为传统的定压传输,即完成网络广播向定压广播的转换，主控室也可方便的对单个分区进行控制，定压传输具有近距离传输稳定可靠的特性，完全可以满足生活区、休闲区等场所的广播需求,而且可以独立自成子系统，独立播放各区自己的广播内容。分期设计、预留接口及扩容考虑到学校广播系统在已建成的建筑物立即投入使用和后期优化，因此在本期广播工程具体施工时必须充分考虑预留后期的接口，为后期广播工程留下扩容量，防止后期施工的重复工作量，实现前后期工程施工的完美结合,这就需要在一期设计中考虑主机房的容量设计,线路的容量设计、线路的备份接口等各种要素。5.5.2 方案设计公司综合考虑到学校对校园广播系统的实际要求和特点，从设备的先进性、可靠性、经济性考虑，选用HUSHAN网络音频广播系统，根据学校不同的区域，不同的广播功能要求，设计不同的广播实现方式,最后广播总控制室通过IP数据网络平台，根据学校各个区域,各个时段的不同广播需求，对整个校园广播系统进行控制和广播。系统在充分满足学校语音教学、听力训练、听力考试的同时，还可满足校园的各种广播要求.根据校方要求高、初、小全部教学楼；实验楼1栋；行政楼及图书馆1栋; 室外主要有2000米长的环形草坪绿化区，有400米的标准环形运动场。教学楼教室需要做到点对点寻址广播，为解决日常教学需要及英语考试时的英语听力，每间教室要独立播放；其他则根据各楼办公室分区；此设计充分体现了我们确实切身考虑了校方的经济性，同时也展现了我们产品的优势！主要包括教室区（教学楼的教室及功能室)共有48间教室,每间教室要求独立控制功能,48间教室就可以划分6个分区.行政楼的办公室、实验楼及男女宿舍、室外运动场和篮球场则按每栋楼划分功能分区,每栋楼可以独立播放,则可以分为6个分区。 各区域的主要设备分配：主机房采用IP网络广播服务器（NPC200）+软件(SM28100)+外部音源+网络监听（SM28108）+音源电源管理（PC16）+应急保障主机YJ502+主备定压功放+主备切换器ZB404。听力考场建设(三系统备份）三系统:主系统：是网络广播， 备系统：高考听力保障系统（定压传输）；+高考听力保障系统（超距线传输）音箱三信号接收:网络信号、定压功率放大器发出的备份信号和听力保障主机发出的备份信号;考场建设:每个考场安装一只多功能有源扬声器，配备1个网络模块、1个定压保障模块、1个音频保障模块。实现网络和定压听力保障系统、音频保障系统三系统功能.另外再加一只无源扬声器，保障一个考场两只喇叭，对喇叭单元进行一个保障。系统原理第一级：数字化IP网络系统音源设备网络广播主机-（网络传输）-网络解码音箱第二级：有线定压传输保障系统音源设备（同时输出）-听力保障系统主机-主功率放大器（音频和定压输出） 主备切换器 备用功率放大器（音频和定压输出) 主备切换器（定压输出） -网络解码音箱第三级：有线音频传输保障系统：音源设备（同时输出）听力保障系统主机（超距信号线)-网络解码音箱开始考试时，IP播音系统进入考试模式，期间出现以下任意情况时，高考听力保障系统都会实现无缝对接。应用一、电脑主机故障电脑出现故障整个播音系统面临瘫痪。以往出现这种状况老师只有找录音机或者采用高音喇叭播放，前者我想一个学校不可能有很多录音机那么老师只能一间一间的播放浪费了大量时间还不能将所有的教室全部放完；后者有的学校可能会有以前的高音喇叭用高音喇叭播放听力它的清晰度极差,传播方向、距离受限考生不能听到、或者听不清.应用二、网络故障网络故障的主要原因：1、网络交换机出现问题。2、网线故障。这两种问题都将影响所在的区域数据的传输造成系统不能正常播音。出现这两种情况都很难在短时间内发现问题，只有找专业人员查看。应用三、信号不稳定、丢包信号不稳定、丢包就是数据在传输的过程中受损不能全部传输，部分数据丢失。数据丢失会造成正在播放的音乐听不清、断断续续的情况。应用四、终端断电故障终端网络有源扬声器出现断电故障，出现故障后,有源扬声器的功放电路不工作，扬声器不响，只能等待电路恢复后才能使用。考试发生以上状况时,多功能广播音箱终端自动检测并切换到高考听力保障系统主机的同步播放信号，通过定压传输的方式,到每个多功能广播音箱,该系统信号输入具有延迟的同步音源，从而弥补终端切换时丢失的时间,达到无缝对接，不丢失考试内容，不耽误考试时间，不影响考生情绪，不打乱考试环境.综上所述,我们可以发现高考听力保障系统专业解决方案是在对中国广播行业进行深入细致分析的基础上，以前瞻的设计、先进的技术、简易的操作、超常的稳定性和扩展性重新诠释了广播信息化的概念，从应用的角度为中国的公共广播提供了量身定做的专业解决方案。关注应用，关注发展,高考听力保障系统将引领校园广播建设的新趋势。行政楼办公室、实验楼采用室外网络终端（SM21206)+功放+音柱的形式；食堂及室外采用室外网络终端（SM21206）+前级放大器+后级功放+室外号角和原有设备的形式；这些场所是经常需要播放独立的音乐，并便于在现场外接CDDVDMP3机等外部音源设备。另外IP网络终端还能外接麦克风进行事务性通知，如餐饮吧内进行实时寻人通知等等。根据各个区域的实际情况则选用不同型号的IP数字音频终端+背景音乐功放+扬声器的方式。这样的配置能将各个区域分为独立区域,不同时段分别播放不同的广播内容，而且声音比较清晰。同时选择IP网络功放时充分考虑日后的增容空间，以便在日后增加音箱时不需要增加额外的设备。校园区为了实现在校园不同的区域进行独立节目广播和事务性呼叫,还考虑一方面可以将校园分成不同的区域进行广播,另一方面可以与视频监控系统整合，当校内视频监控发现某区域有特殊情况时，可以通过网络麦克风进行通知或喝止,最大限度提高广播系统的实用性。校长室、门卫室、主任室等可以安装一个网络寻呼话筒（NXH213），校长可以通过广播它进行广播，如校长本人可以针对全校或不同的区域组合进行事务性广播,同时校长可以主任或门卫进行单个对讲，并有权对指定的区域进行事务性广播。扬声器方面，由于考虑到环境因素，所以1)室内全部用壁挂音箱(10W）;2)室外全部采用全天候防水音柱扬声器（30W120W）;3)足球场选用户外采用全天候防水号角扬声器（3501500W）4）运动场户外选用高质室外大功率音柱（80W）5)公寓楼或食堂采用原有（20/30W）广播主控机房可采用选用硬件方式，IP网络广播主机方便用户进行即时操作,同时带USB插口，可省缺前端音源设备（如：卡座、DVD等）以节省成本，同时可在网络上下载任意风格种类的音乐存于U盘，用户可将已存储在U盘的播放文件直接插入即可播放，同时利用系统管理软件可进行设定操作，设置完毕便可关闭电脑以节省用电,定时操作不会受关机影响，且设备连接方式灵活：当学校没有网络,可把IP网络广播主机和IP网络终端统一放置机柜中,只需布好定压功放至音箱的音频线；也可利用已有网络把IP网络终端解码器和定压功放置于每层以节省布
