机电预留预埋方案.doc

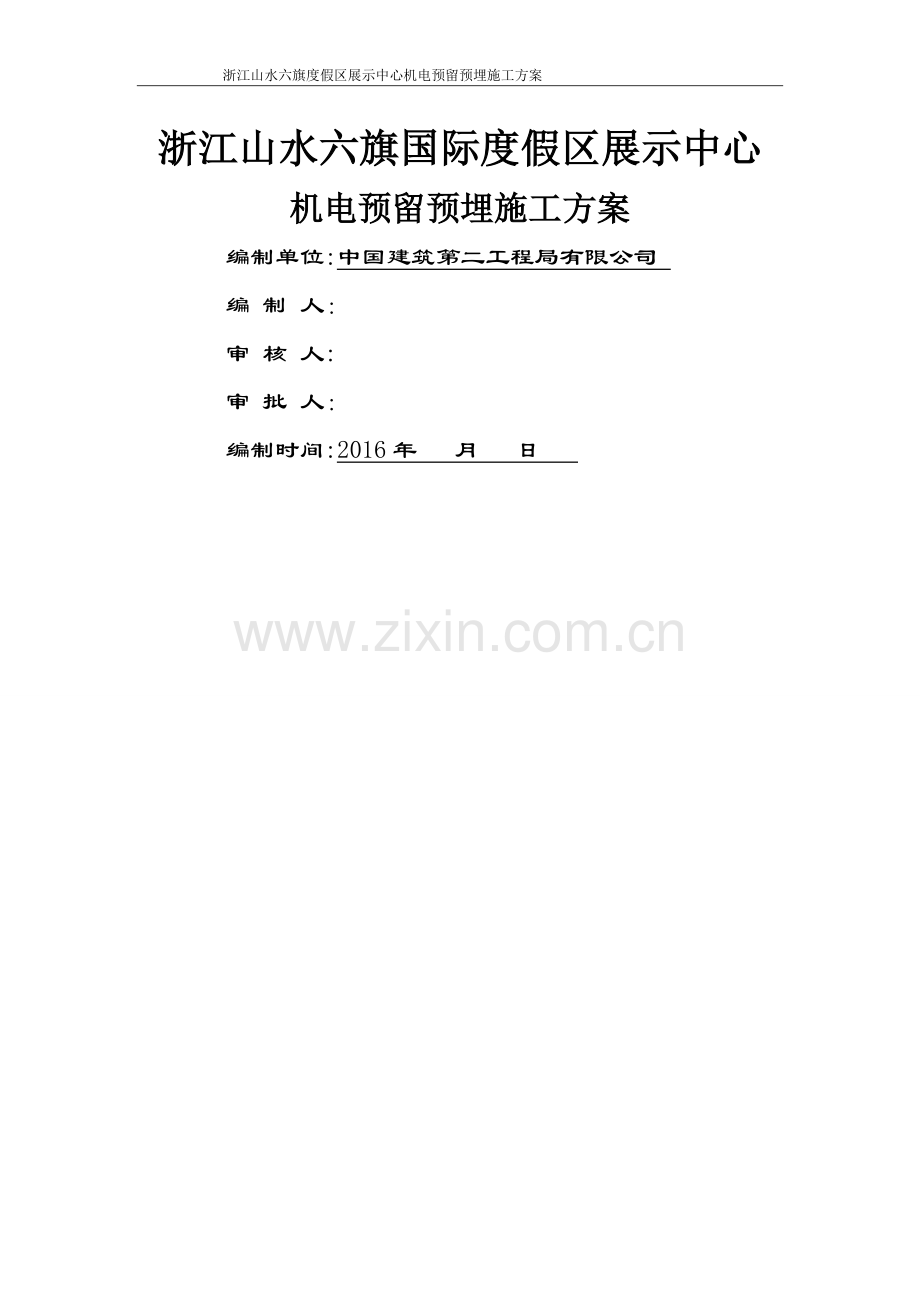

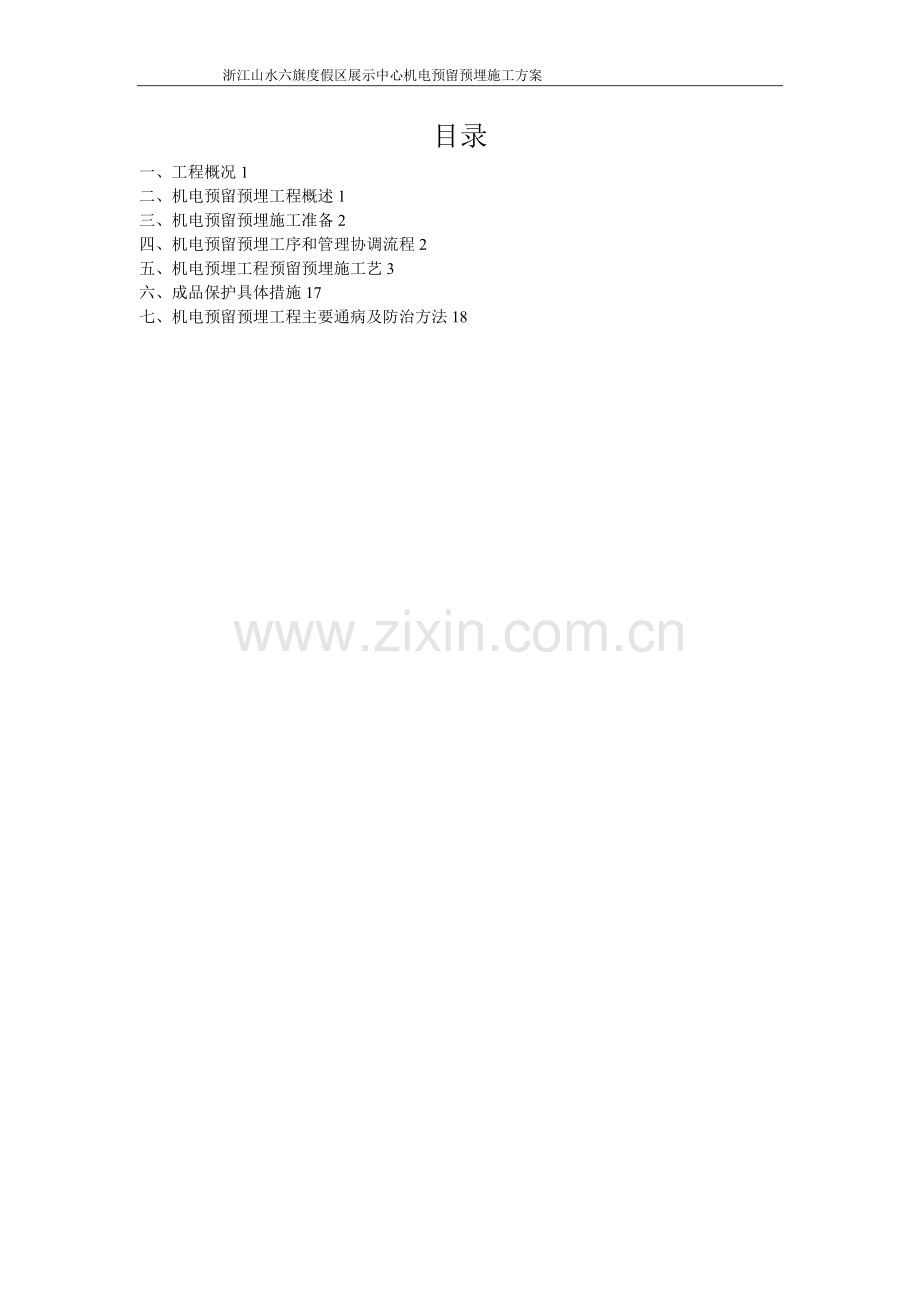

浙江山水六旗度假区展示中心机电预留预埋施工方案浙江山水六旗国际度假区展示中心机电预留预埋施工方案编制单位:中国建筑第二工程局有限公司 编 制 人：审 核 人:审 批 人：编制时间:2016年 月 日 目录一、工程概况1二、机电预留预埋工程概述1三、机电预留预埋施工准备2四、机电预留预埋工序和管理协调流程2五、机电预埋工程预留预埋施工艺3六、成品保护具体措施17七、机电预留预埋工程主要通病及防治方法18一、工程概况工程名称：浙江山水六旗国际度假区展示中心 工程地址： 浙江省嘉兴市海盐县，武原街道滨海新城围垦区内建设单位： 浙江山水六旗文化旅游投资有限公司勘察单位： 浙江省钱塘江管理局勘测设计院设计单位: 浙江省建筑设计研究院监理单位： 浙江嘉宇工程管理有限公司总包单位: 中国建筑第二工程局有限公司浙江山水六旗国际度假区位于海盐县翁金公路(老沪杭公路)东侧，海盐东段围垦区内。该项目以六旗主题乐园为核心，虹吸世界顶级品牌,发展多种复合娱乐群落，引导多元消费体验,强大磁吸效应带动区域强力发展,构建海陆两栖的亚洲六旗第一站。以滨海度假、游艇高端休闲为特色，与哈佛医学院、世界抗衰老协会等合作,打造集中医药康复疗养、养生保健、抗衰医疗于一体的健康旅游度假地。引入世界顶级度假酒店品牌，打造高端滨海度假酒店、滨海度假商街等项目，融合亲子娱乐、商务会议等多种功能于一体，满足不同客群的度假需求。度假区将倾力打造绵延4公里的海上新舞台，以游艇、水上飞机为亮点，构建环长三角海上娱乐体验新动线,成为引领中国滨海高端度假全民的国际滨海休闲长廊.其中展示中心地上建筑面积8091.30平方米，地上三层，建筑高度23。5m，室内外高差为0。15米。设计使用年限50年,耐火等级为一级，建筑结构安全等级为二级。本工程采用钢筋混凝土框架结构，结构设防抗震类别:丙类,抗震设防烈度为6度，结构抗震等级为四级。二、机电预留预埋工程概述 总包负责建筑结构图纸上清楚显示的预留洞口及预埋套管的提供及预埋，地下部分及地上埋于混凝土结构内的机电、消防、弱电之套管、线管、线槽、底盒提供、预埋及孔洞预留；全部防雷接地工程。系统工作内容主要材料给排水外墙、水池刚性防水套管与柔性防水套管防水套管其它穿剪力墙、穿梁及楼板一般套管一般套管电气电缆入户套管防水套管强弱电电线导管、接线盒、开关盒预留预埋，电线导管有镀锌电线管,阻燃PVC管镀锌电线管、PVC管防雷接地焊接施工及接地点、等电位点、测试点预留镀锌圆钢、预埋钢板空调通风预留穿剪力墙孔洞结构预留大型机电设备吊装孔洞预留设备层等位置大型变机电设备吊装孔洞预留结构预留三、 机电预留预埋施工准备项目施工准备技术准备深化设计部按深化设计计划，综合各专业图纸绘制综合预埋图并报审确认。水、电、通三个专业组在施工前做好图纸研读、工艺方法和技术措施的准备工作。劳动力安排电气组负责强电管线预留预埋；弱电管线预留预埋工作；防雷接地焊接工作及预留套管制作安装.给排水及暖通预留预埋安排一个班组，工作为外墙、水池等防水套管制作安装，给排水、消防及暖通预留孔洞.机具工具准备电动套丝机、电焊机、等离子弧割机、电锤、电钻、切割机、气焊工具、液压弯管机、接地电阻测试仪，外线定位仪等机具；状态良好,符合安全要求。施工材料准备符合合同要求的电线管、钢管、防水套管、镀锌圆钢等材料，按材料计划准时进场，进场前先按规范程序做好材料报验送检工作。仓库、加工场机电仓库和加工场地按总平面规划已搭建，内部规划布局合理,搭设好材料货架、材料堆场已规划落实妥当,材料进场堆码整齐，做好分类标识。四、机电预留预埋工序和管理协调流程五、机电预埋工程预留预埋施工艺 5.1水暖工程预留预埋施工工艺 5.1.1工艺流程图、施工要点:5。1。2防水套管 施工前应仔细对照专业图纸和建筑结构图纸,对将要预留的孔洞尺寸、标高、轴 线位置一一确定，对于建筑结构图纸中未标出的孔洞应对应专业图纸孔洞给出的位置在结构图中逐一标出。预留套管的，套管内径尺寸应比过管外径至少大2号；有保温要求的管道，预留的套管内径应保证保温过管完全穿过.工程给水、中水、消防、污水、废水、雨水管道穿外墙以及给水、排水、消防管道穿钢筋混凝土水池壁处,预埋刚性防水套管，所有在外墙上的套管于外墙侧需超出外墙150mm以利于套管与保温层及防水层的工序搭接.见下图:刚性穿墙防水套管安装图 5.1。3普通套管管道穿一般墙壁或楼板，应先预留孔洞。管道安装时设置一般填料套管.根据所 穿部位的厚度及管径尺寸确定套管规格、长度(套管规格应比所穿管道规格大两号）。安装在楼板内的套管，其顶部应高出地面20mm，底部应与饰面相平；套管与管道之间用非燃性保温材料填实；穿过卫生间地面的套管应高出地面50 mm，底面与楼板底面平齐。见下图：普通套管预留预埋做法图5.1。4通风工程预留预埋当风管穿越密闭隔墙时，必须预埋带有翼环的密闭穿墙短管,密闭穿墙短管应采用3mm的钢板焊接制作，密闭翼环采用厚度大于5mm的钢板制作，翼高宜为50mm,安装防爆阀门的穿墙短管应采用热镀锌钢管，焊接均匀、饱满、严密；密闭翼环应位于墙体厚度的中间，并与周围结构钢筋焊牢,密闭穿墙短管的轴线应与所在墙面垂直,管端应平整；密闭穿墙短管两端伸出墙面应大于100mm.通风工程预埋的重点部位：楼梯间正压送风口预留孔洞,正压送风口（多叶排烟口)预留时应与土建提前核对图纸,如图纸未注明应在执行机构的一边洞口增加250mm.施工时往往忽视这一点.A型密闭短管做法示意图B型密闭短管做法示意图5。2电气工程施工工艺5.2。1建筑物防雷、接地1)防雷、接地要求:序号防雷、接地要求1建筑的防雷装置应满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。2接闪器：在屋顶采用10镀锌圆钢作避雷带,屋顶避雷连接网络不大于10m x10m或12mx8m，并与其内部钢筋混凝土柱子内两根16以上主筋可靠焊接.3引下线:利用建筑物钢筋混凝土柱子柱子内两根16以上主筋通长焊接作为引下线,间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接.4为防止侧向雷击,外墙上的所有金属窗、构件、引下线连接;玻璃幕墙或外挂材料的预埋件及龙骨的上下端均应与防雷引下线焊接.5接地极：接地极为建筑物桩基、基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网并连接室外人工接地装置组成。6与建筑物四角的外墙引下线在距室外地面上0.5m处设测试卡子。7凡突出屋面的所有金属构件，如卫星天线基座(电视天线金属杆）、金属通风管、屋顶风机、金属屋面、金属屋架等均应与避雷带可靠焊接。8室外接地凡焊接处均应刷沥青防腐。2）工艺流程:3）主要施工方法、技术措施：自然接地体安装(1）锯桩时配合土建施工,将引下线部位桩基内两条大于16主筋(若小于16时可采用4条钢筋)预留100150，再用同等规格钢筋双面焊接后引出（焊缝长度大于6D)，并与承台及地梁主筋焊通形成可靠的电气通路.引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注。（2）利用底板桩基及基础梁2根钢筋作防雷接地体:按设计图尺寸位置要求，标好位置,将底板基础梁钢筋中两根主筋（底板钢筋十字交接处应可靠焊接）各自搭接焊好贯通,再利用圆钢将基础底梁上下两层钢筋主筋搭接焊形成一个完整的电气闭合回路，见下图:防雷接地体安装利用柱内钢筋作防雷接地体与作为防雷引下线的柱钢筋焊接接地电阻测试点100*100*8热镀锌扁钢柱内对角纵向钢筋（做防雷引下线）基础梁低筋2根做防雷接地体基础梁基础梁(3)将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记,色标颜色在同一单位工程中应一致，并与土建工程上用的颜色区分开.（4）接地体的连接采用焊接。焊接处焊缝饱满并有足够的机械强度,无夹渣、咬肉、裂纹、虚焊、气孔等现象，焊接处药皮敲干净.(5)利用结构钢筋作防雷接地导体时，其接头处要用镀锌圆钢焊跨.见下图：4)防雷引下线：（1）利用主筋作引下线，按设计要求找出主筋位置（如没有16钢筋，可用四根14的钢筋），随钢筋逐层串联焊接至顶层，逐层用色漆做好标记,并用镀锌圆钢焊接出屋面，准备与避雷网连接。见下图：防雷引下线(2)在每层引下线外墙处预留100X100X8钢板，供玻璃幕墙或外挂石材的预埋件联接。5）接闪器安装(1)工程防直击雷接闪器采用沿屋角、建筑物屋顶外檐装设避雷带,并在屋面装设不大于10米x10米或12米x8米的网格，突出屋面的物体：凸起的金属构筑物或管道、风机、冷却塔、太阳能板支架、卫星天线支架等设备均与避雷带可靠连接。见下图:接闪器安装（2）避雷网采用10镀锌圆钢。上人屋面的避雷网在屋面做法内暗敷。(3）避雷带圆钢支架剖面详见图36,支架总长度为190mm，混凝土暗埋部分为90mm，混凝土外支架为100mm。接闪器安装（4）避雷带连接不同标高屋面的地方，可尽量采用明敷的方式。（5）避雷线要随结构施工预埋支架或铁件，避雷圆钢应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差 31000，全长不得超过10mm。见下图:6)接地电阻测试：接地装置全部敷设、连通完毕后应测试接地装置的接地电阻值，要求接地电阻值不大于1M.不符合要求利用环建筑物四周预留的40x4镀锌扁钢引至护坡桩，且与护坡桩内部钢筋可靠连接，完善后再进行测试，流程如下：7）施工焊接要求：施工过程中，凡能双面施焊部位宜优先采用双面搭接焊，焊缝长度不得小于所用钢筋直径的5倍；若因特殊原因确实无法实施双面焊接时，经监理单位同意后方可进行单面搭接焊,焊缝长度必须为所用钢筋直径的10倍。扁钢与扁钢搭接时搭接长度为扁钢宽度的2倍,同时不少于三面施焊；圆钢与圆钢搭接时搭接长度为圆钢直径的5倍，双面施焊,特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的10倍；圆钢与扁钢搭接时搭接长度为圆钢直径的5倍，双面施焊；扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面，上下两侧施焊；除埋在混凝土里的焊接接头外,其它部位的焊接点须采取可靠的防腐措施。5。2。2电气管路安装电气配管主要采用暗埋镀锌钢管及JDG电线管，预埋电气线盒采用86型镀锌接线盒和八角灯头盒，弱电预埋施工方法同强电预埋施工方法。1)镀锌钢管暗埋敷设(1)材料要求：序号要求内容1镀锌钢管（或电线管)壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凹扁现象。除镀锌钢管外其他管材的内外壁需预先除锈防腐处理,埋入混凝土内可不刷防锈漆，但应进行除锈处理。镀锌钢管或刷过防腐漆的钢管表层完整，无剥落现象.2管箍丝扣要求是通丝,丝扣清晰,无乱扣现象，镀锌层完整无剥落,无劈裂，两端光滑无毛刺。锁紧螺母（根母）外形完好无损,丝扣清晰。3铁制灯头盒、开关盒、接线盒等，盒壁厚度应不小于1.2mm，镀锌层无剥落，无变形开焊,敲落孔完整无缺，面板安装孔与地线连接孔齐全。4对埋入结构内暗装系统须使用深型盒,而对明装系统则须采用浅型盒。(2) 预埋控制要点序号预埋控制要点示意图1预埋高度在土建建筑标高基础上根据电气要求的标高增加5mm,这样可以保证安装面板后距地面的标高能满足设计和规范要求。2预埋深度问询土建剪力墙距合模模板尺寸,要求盒子出剪力墙3mm，这样合模时盒子紧贴模板，保证了盒子与墙面水平。3预埋位置既要依据图纸，又要符合现场实际,强、弱电接线盒间距要保持在50cm。4剪力墙内线盒用直径6mm2圆钢采用“井字在盒子后面点焊，且点焊固定在墙筋上，这样保证了盒子固定牢固可靠；剪力墙内盒子加锯末填塞满后加铁盖板保护，防止线盒受损，影响工程质量。5成排设备管路，一定要先放线再配管,保证管路成排敷设整齐美观。6配管穿过变形缝，应在变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上,另一侧接线箱底部的垂直方向开长孔，其孔径长宽度尺寸不小于被接入管直径的2倍.两侧连接好补偿跨接地线。7钢管出地面，未进箱盒之前，管口应做保护,以保证管路不被堵塞.8埋地的电气管路不宜穿过设备基础，在穿过建筑基础时，应加保护管。穿越外墙的钢管必须焊接止水环，埋入土层的钢管用沥清油着防腐处理.电缆进户穿墙套管预留在结构外墙上的套管做法。(3）作业条件序号作业条件1现浇混凝土板内配管，配合模板安装，先按图纸放位,固定灯头盒,在底层钢筋绑扎完后，上层钢筋未绑之前根据施工图尺寸位置配合土建施工;2随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管.（4）暗配管路的敷设:序号具体内容1根据设计图纸，加工好各种管弯。管煨弯采用冷煨，管子切割采用钢锯或砂轮据进行切割,管口刮光滑，无毛刺，管内铁屑除净.2暗配管当配管长度超过以下长度时要加接线盒，无弯时20m，有一个弯时14m，有两个弯时8m，有三个弯时5m，不允许有四个弯.3配管要固定牢固，混凝土中每隔1米用铅丝与钢筋绑扎，接线盒旁15cm以内必须用铅丝与钢筋绑扎,减少浇捣混凝土时的冲击。禁止在管子与管子、管子与钢筋间用电焊固定.4埋入墙或地面的管子应尽量减少重叠高度，管子应至少有15mm保护层，对于与消防有关的管路,其至少应有30mm保护层。管与管间应至少有25mm间隙以免混凝土浇注时混凝土不能渗入，造成空裂。5管路的敷设和连接：镀锌钢导管必须采用BV4mm2塑铜线涮锡后用专用接地卡子卡接可靠；管口锉光滑平整，接头应牢固紧密。6安装预留预埋工程的相关允许偏差和检验方法见下表.序号允许偏差项目允许偏差值检验方法1开关盒、插座盒的垂直度0。5mm尺量检查2开关盒、插座盒的并列高度差0。5mm尺量检查3开关盒、插座盒的同场所高度差5mm尺量检查4灯位盒中心线偏移5mm尺量检查5开关盒、插座盒的位置偏差5mm尺量检查（5）管入箱盒连接序号具体操作示意图1开孔应整齐并与管径一致，要求一管一孔，不得开长孔,如开孔面积大于管子面积，要用砂浆或石膏补齐，不得漏洞；2导管的端部与盒(箱)的连接处，一般应弯曲成90曲弯或鸭脖弯。导管端部的90曲弯用于盒后面入盒，用于墙体厚度大于240mm处,管端部不应过长，以保证管盒连接后管子在墙体中间位置上。鸭脖弯用在管入灯头盒，或钢筋保护层比较厚,以保证管盒连接后接线盒埋深满足要求。铁制箱盒严禁用电气焊开孔,进箱盒的钢管用锁紧螺母内外锁紧,管口露出螺母23扣;管进盒及管与线盒连接详见右图。3对配电盘、箱的开孔还得注意与二次板的间距，应考虑开在靠配电箱后部；成排镀锌钢管暗配进出明箱，应在明箱后靠近箱下部安装接线盒，暗管进接线盒，管间做接地跨接，与接线盒内固定接地螺栓用BVR6mm2软线可靠连接，并同时接至明装配电箱接地排上。成排焊接钢管进箱做法详见右图。4进入灯头盒、开关盒的线管数量不宜超过4根，否则应选用大型盒；两根以上配管并排进入箱盒,要间距均匀，排列整齐一致;进入落地式配电箱柜的管线,排列应整齐，管口宜高出基础地面5080mm.5对墙面的插座甩出管、顶板的开关甩出管,应特别注意保证位置准确,高度适当，避免出现管路在隔墙外现象。地下室内泵类电机进线管暗配管做法与明配管做法的接口部位要考虑将来的观感,电机进线管高度应比电机接线盒高0.5m，管口要套丝,根据管径装好防水弯头，用包塑金属软管与电机接线盒连接，接口采用专用锁母。(6)预留、预埋的要求：序号防雷、接地要求1配合施工中，电气专业人员必须随工程进度密切配合土建工程做好预埋或预留孔洞，桥架的通过处，电箱的位置处,都应与土建配合预留好,根据设计图要求和现场实际情况，确定盒、箱轴线位置，以结构弹出的水平线为基准，挂线找平，线坠找正,标出盒、箱实际的尺寸位置；了解各部位构造,留出余量,使箱、盒的外盖、底边和最终地面距离符合规范要求，使成排的箱盒成一条直线,同时力求保证便于操作和检修.2对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。对管径在32mm至80mm的钢管一般使用液压弯管器，注意选取与钢管规格相对应的弯管模具，模具放好后，压动拉杆或开动电动弯管器的液压泵，注意观察钢管的弯曲情况，达到所需要的弯曲后，及时停止液压动作。对管径在80mm以上的镀锌钢管，如需弯管，可采用通常的热煨法.3暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或混凝土内的管子，离表面的净距不应小于15mm,对于与消防有关的管路，离表面的净距不应小于30mm保护层4在模板上开孔配管时,应用开孔器钻孔，孔径以刚能过管为宜。(7）箱盒的定位方法及防止堵塞的保护措施：序号主要内容定位方法及防止堵塞1测定箱盒的位置根据设计图要求确定箱盒轴线位置,以土建弹出的水平线为基准挂线找平(也可用塑料管灌水的方法找平），线坠找正，标出箱盒的实际尺寸位置.2盒子的保护为了防止接线盒和管内被水泥堵塞的现象，在管口上一定要盖管堵;接线盒内用塑料布包好锯末堵实,以防止进水泥的现象；在现浇混泥土板上的接线盒要用铁定固定在模板上;在现浇混凝土墙上的接线盒要用钢筋做支撑固定牢固；(8)消防探测器盒口的安装位置应注意:序号注意问题1在宽度小于3m的走道顶棚上的探测器，宜居中布置，感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m,探测器距墙的距离，不应大于探测器安装间距的一半；2探测器至空调送风口边的水平距离不应小于1。5m,并宜接近回风口安装；3在楼梯间、走廊等处安装感烟探测器时，应选在不直接受外部风吹的位置；4在与开水间、浴室等房间连接的走廊安装探测器时，应距其入口边缘1。5m安装。5安装在顶棚上的探测器边缘与下列设施边缘水平距离。探头与器具间距（单位：m）见下表：器具灯具高温光源电风扇扬声器送风口喷洒头防火卷帘距离0.20。51。50.30。50.5126质量标准见下表：材料要求所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要；本工程JDG管管壁厚不得小于1。5mm。灯头盒、接线盒、开关盒、插座盒、通丝管箍、螺纹管接头、护口、接地卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。镀锌钢管具备有效的产品合格证，原材合格证,镀锌管外表层完整、无剥落现象。2）JDG薄壁钢管暗敷设(1）作业条件：序号作业条件具体内容1暗管敷设各层水平线和墙厚度线弹好,配合土建施工;现浇楼板内配管,底层钢筋绑扎完毕，上层钢筋未绑扎前;现浇墙体内配管，土建钢筋已绑扎完毕,按墙体线施工；砌体内配管随土建施工进行配管；2主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具. (2）工艺流程 (3）暗管敷设序号基本要求1暗配管路宜沿最近路线敷设,并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm,消防管路不小于30mm。2敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理.3落地式配电箱(柜）内的管路(指下方)，排列整齐，管口应高出基础面50 mm-80mm。4管路的弯曲半径至少在6D 以上，弯扁度在0.1D 以下。 （4）管路敷设及连接序号管路敷设及连接1JDG管管路连接：连接时，管箍采用与JDG镀锌钢管相适配,钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严。2JDG管管路连接：套接紧定式钢导管管路连接的紧定螺钉应采用专用工具操作不应敲打切断折断螺帽，严禁熔焊连接；套接紧定式钢导管管路连接处紧定螺钉应处于可视部位；套接紧定式钢导管管路当管径为32mm及以上时连接套管每端的紧定螺钉不应少于2个；以达到导电接地的要求。3管路超过一定长度需加装接线盒,其位置便于穿线，见下表.序号需加接线盒的情况1无弯曲,管路长度超过30m2有一个弯曲，管路长度超过20m3有二个弯曲，管路长度超过15m4有三个弯曲,管路长度超过8m4管进盒箱：盒箱开孔整齐、与管径相适配，要求一管一孔,不得开长孔；两根以上管入盒箱时，进入盒箱长度要一致，间距均匀,排列整齐有序。5管入箱、盒应采用爪型螺纹管接头.使用专用搬子锁紧，爪型根母护口要良好,使金属箱、盒达到导电接地的要求。箱、盒开孔应整齐，应与管径相吻合，要求一管一孔，不得开长孔.铁制箱、盒严禁用电气焊开孔.两根以上管入箱、盒，要长短一致,间距均匀，排列整齐.六、成品保护具体措施序号具体措施1严禁随意割断钢筋。当预埋套管必须切断钢筋时，按设计要求设置加强钢筋。2绑扎钢筋及合模时禁止碰砸预埋好的套管及预留洞模盒。3安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。如有相碰,则与土建技术人员现场协商解决.4在支好的顶板上焊接钢筋（固定线盒）时,必须在模板上加垫铁皮或其它阻燃材料，以及在顶板上进行预埋管打弯走线时不得直接以模板为支点,须用木方作垫进行。5水电材料进场时间必须配合使用时间，防止进场太早在现场闲置时间过长,增加材料保护成本和看护难度。6交叉作业看护:安装班组在进行预留预埋施工时，如需要碰动其它专业(如已钢绑扎好的钢筋及支好的模板）的成品时，必须以书面形式上报项目经理部,项目经理部经与其他专业分包协调后，其他专业派人协助分包单位施工,待施工完成后,其他人员恢复其成品.7预留预埋完成后除采取“护、包、盖、封的保护措施外还应在土建砼浇注时派专人进行看护.保护措施出砼的电气配管保护墙体预埋套管口保护顶板内电气配管及盒保护七、机电预留预埋工程主要通病及防治方法7.1防水套管止水翼环焊接质量问题。1）组织具有相应技术水平的作业人员进行施焊。2)严格实行样板制规定,批量加工按照样板进行.7。2套管安装坐标、标高偏差及歪斜。序号内容1坐标需要从四个方向利用轴线作为参照线进行复核,不得就近利用模板、梁、柱等物作为参照线确定和复核坐标尺寸,标高线不能仅就近引用结构50线,需要全场选定一个固定标高点作为复核参考点,经复核结构50线无误后方可引用作为参考线.2墙上套管安装需在墙体两面均做标高控制线以控制套管水平度。3成排成列套管严格执行放线制施工,确保同一直线段套管偏差不超出允许偏差范围。7。3防雷接地引下线漏焊及上下层焊接钢筋不一致。1）责任落实到人,指定专人跟踪土建结构施工.2)整个工程选定同一个方向作为引下线钢筋位置的定位标准.3）严格执行防雷引下线必须做标识的做法，结构柱钢筋施工完毕先做标记再进行焊接施工，以防上下层焊接钢筋错位。7.4电气管道煨弯处出现凹瘪或弯曲半径不够。1）使用手扳弯管器煨弯操作时，移动弯管器要适度，用力不要过猛.2)使用液压弯管器或电动弯管机时,模具要配套,管子的焊缝应在正反面，不可置于侧面。7.5电气管路敷设转弯过多。1)施工前充分熟悉图纸，优化管路走向.2）当班作业前仔细进行交底,作业过程中管理人员应随时检查，发现问题及时更正.7.6电气管盒接地线焊接时出现焊穿、焊接不牢及其它焊接质量问题.1）严格执行奖惩规定，加强操作人员责任心。2)配备具有相应焊接作业水平的作业人员进行施焊。13
