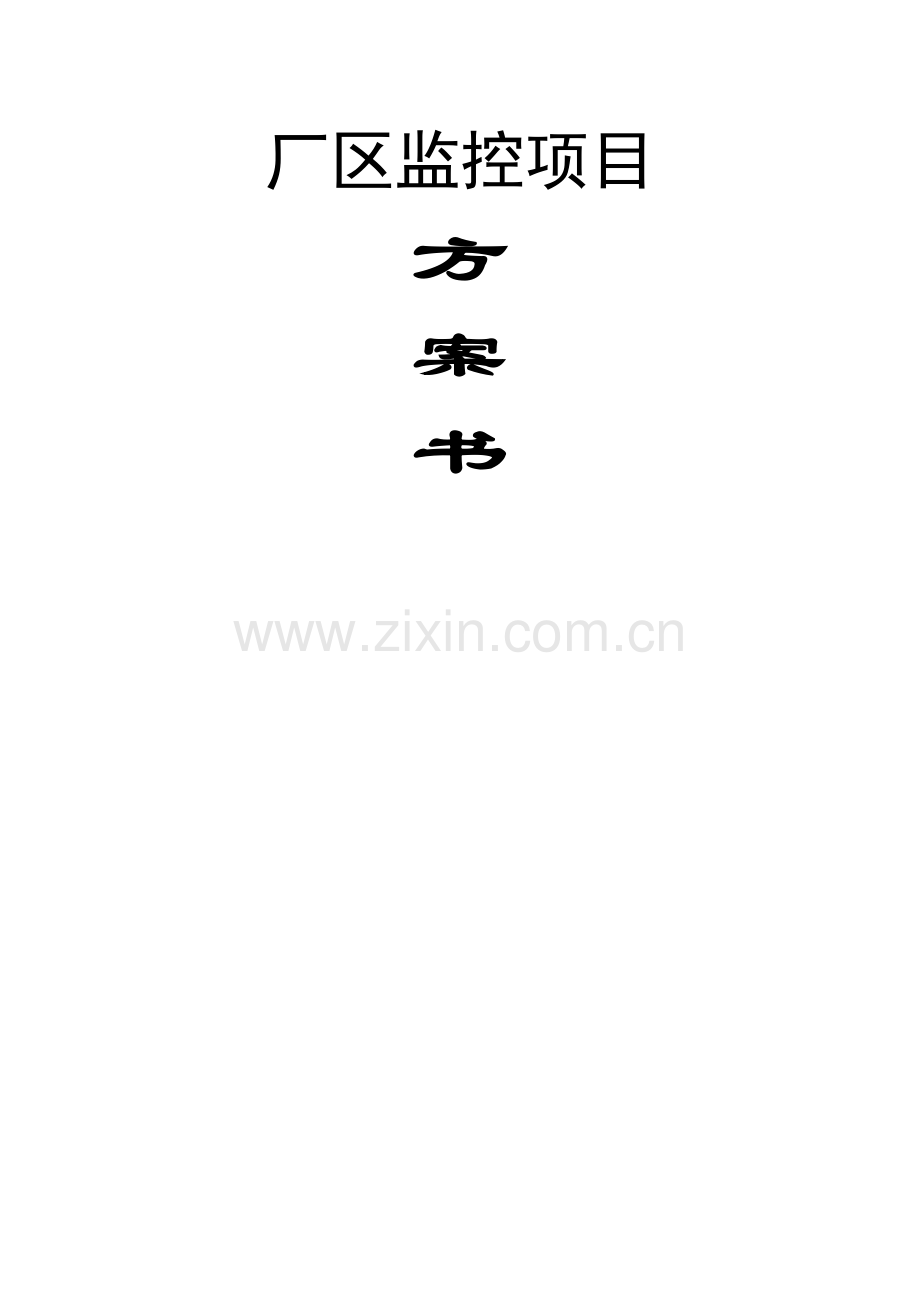

监控设计方案书.doc_第1页
第1页 / 共11页

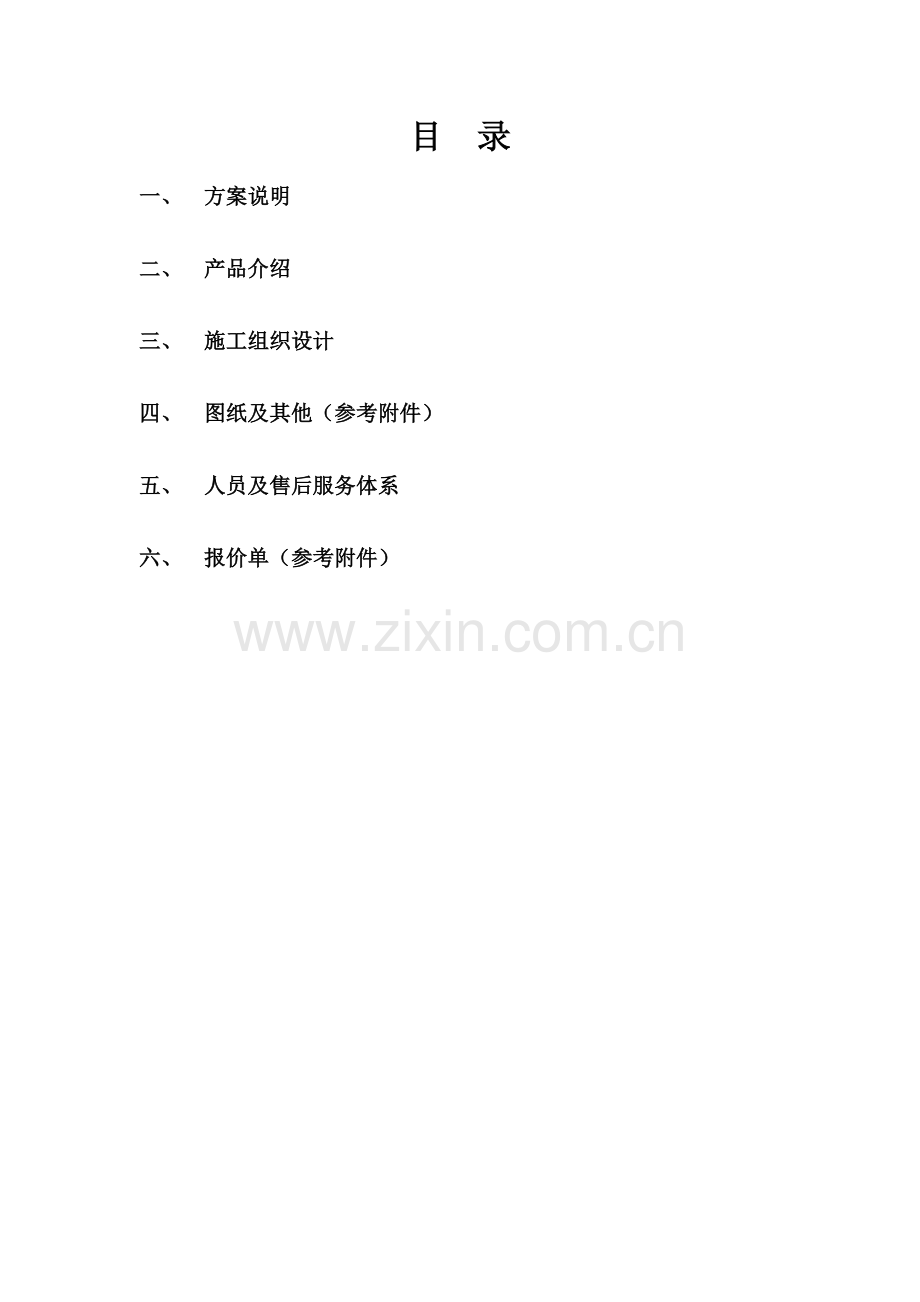

监控设计方案书.doc_第2页
第2页 / 共11页
监控设计方案书.doc_第3页
第3页 / 共11页
监控设计方案书.doc_第4页
第4页 / 共11页
监控设计方案书.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、厂区监控项目方案书目 录一、 方案说明二、 产品介绍三、 施工组织设计四、 图纸及其他(参考附件)五、 人员及售后服务体系六、 报价单(参考附件)银川某厂区监控设计方案书 编 制:王某 审 核:王某 校 对:王某浙江大华技术股份有限公司二零一五年十月一、方案说明1.方案总体设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。2。方案设计思想本方案的监控系统主要由数字硬盘录像机和视频距阵组成,具体要求如下:1 可将任意

2、摄像机的视频信号切换到显示器上显示。2 监视系统状态事件功能,系统的报警、功能切换、顺序事件、键盘活动、视频信号丢失信息可以被实时地显示在电脑屏幕上,并可存入硬盘。3 图像存储时间要求在30天以上.4 电视监控模块化结构设计和现场编程功能使系统配置灵活多变。5 可实现云台转动、镜头变焦及报警布、撤防等功能操作,报警屏幕菜单和报警器提示,实时存储报警事件、种类、发生时间,按日、月查询、布、撤防、报警等记录。6 接警地图定位指示:支持报警触发后的地图定位显示。3。方案设计依据(国标)治安动态监控系统设计标准及依据: 安全防范工程程序与要求(GA/T7594) 安全防范系统验收规则(GA308-20

3、01) 安全防范系统通用图形符号(GA/T74-2000) 民用闭路电视监控系统工程技术规范(GB5019894) 防盗报警中心控制台(GB/TI6572-1996)视频安防系统技术要求 (GB/T367-2001) 报警图像信号有线传输装置 (GB/T66771996) 工业电视系统工程设计规范 (GBJ115-87) 智能建筑设计标准 (GB/T 503142000) 通信系统机房设计 (GBKJ90) 安全防范系统(浙江省地方标准) (DB33/T334-2001) 银行营业场所安全防范工程设计规范 (GB/TI6677-1996) 4。系统简述1组网方式视频采集、编码压缩、网络传输是通

4、过硬盘录像机完成的.“前端监控点”摄像机采集的视频信号,经过硬盘录像机进行编码压缩处理后,通过网络传到“监控中心”。在帧速率可达25帧/秒的条件下,每路视频数据上传占用带宽约300Kbps(MPEG4压缩方式,如果采用H.264压缩方式的设备,带宽占用在150200Kbps).硬盘录像机是标准IP设备。支持各种方式接入网络.支持固定公网IP,也支持DHCP自动获取IP,也支持PPPoE动态拨号.充分利用用户本地的网络环境,在网络连通到的场所,都可以随时随地、远程观看控制本系统的每个视频监控点。2前端监测点组成:摄像机、云台设备、硬盘录像机。摄像头的视频通视频线接入硬盘录像机;硬盘录像机就近接入

5、生活区的本地网络;视频数据通过网络传输到监控中心,完成统一管理、用户设置、权限分配、图像存储、联动报警等等功能。网络中的用户,通过网络连接到硬盘录像机,通过硬盘录像机控制云台解码器,进而实现控制镜头转动和拉伸的动作。3监控中心1. 设备:中心服务器,存储服务器,监视器。(三者都是分别安装了不同软件的PC机)2. 监视器:安装了“监视器”软件的PC机。可以查看、配置、修改系统的工作参数。实时观看网络中的所有视频监控点图像。3. 存储服务器:安装了“存储服务器软件的PC机。用来存储网络中传输过来的视频数据。存储路径、存储名称、录像文件时间长短,录像文件保存周期等等,都在存储服务起中完成.存储必须配

6、合中心服务器一起工作.4. 中心服务器:安装了“中心服务器”软件的PC机。是整个系统的软件支持核心,负责系统的工作参数设置、动态IP地址解析、用户权限分配、录像计划制定,报警信息处理、联动等等工作。用户观看视频也是通过中心服务器统一获取。4系统设计 1.闭路电视监控系统简介 摄象前端装置,包括各类摄像机、定焦或变焦变倍镜头、高清晰摄像一体机,实现摄像机上下左右运动及旋转扫描的云台、保护摄像机与镜头的防护罩、接收并执行命令的解码器等. 2。传输部分 视频图像向主机的传输有同轴电缆、光缆或网络线等有线传输方式以及由发射机、接收机组成的无线传输通道。 3.控制部分 闭路电视监控系统主机也称为硬盘录相

7、机,除接收传输来的多路视频图像并按需要切换到指定的各个监视器上供观看外,还能对前端装置执行云台上下仰视、左右旋转运动;对镜头光圈、聚焦和变倍进行调节控制;对云台运动和镜头设置进行按预置位快速定位;执行摄像机定日期或定时间巡回扫描等控制操作动作;启动时滞式或实时对视频图像进行录象记录;调阅录象资料;将系统所有发生的操作动作记录和打印归档;在接收到由视频移动探测或常规传感器产生的报警信号后,自动将显示图像切换为产生报警区域的影象,并予以记录存储.这些功能构成闭路电视监控主机的千差万别和不同功能等级,也成为评价相应产品功能的主要标准,是组成闭路电视监控系统的核心。 4.显示与记录 后端设备为成像装置

8、,包括视频监视器、数字硬盘录象机和有关控制设备。 5。防盗报警系统简介 6.信号源 对于防盗报警系统而言,合理布局探测传感器于各监视部位是关键之一,通常采用红外、微波、超声波、静电感应、光遮断、玻璃破碎的声音与频率、振动、视频图像灰度变化等各种物理方法,是产生报警的信号源。 7.传输系统 传输途径包括各探测器向报警主机传输方式,各探测器作地址编码后共用两条总线向主机传输并在主机译码方式,或采用无线远距离传输信息等不同渠道. 8.报警主机的处警对策 在收到报警信号后,将以防区分割的形式和显示报警位置,调出相应防区部位的电子地图,以提示对该防区采取警发措施,包括监视该防区的摄像机图像、通过监听该防

9、区的声音信息对报警信号的正确性进行复核,必要时还需将复核后的报警信号通过电话、传真、局域网向区域性警报监视网络上传。二、产品介绍(含附件)1监控产品(1)摄像机办公区内部选用DH-IPC-HDB5100R采用星光级130万(1280960) CMOS图像传感器,低照度效果好,图像清晰度高支持130万(1280960)25fps实时监控支持H.264 High profile、H。264 Main profile、H。264 Baseline、MJPEG多种编码格式,可三码流同时输出,灵活运用各种场景感兴趣区域(ROI)编码,保证有用图像质量,节省存储空间支持可伸缩视频编码(SVC)技术,可根据

10、网络环境,自适应传输码率ACF(活动帧率控制),支持手机监控支持走廊模式、人脸检测,应用更灵活支持宽动态,3D降噪、强光抑制、背光补偿,适用不同监控环境采用2.1mm镜头,超广角视频支持DC12V25宽压供电,抗电源波动能力强支持网络断开、IP冲突、移动检测、视频遮挡、跨界入侵、区域入侵、场景变更、物品遗留智能报警符合IP67防尘防水国际标准、满足IK10防暴标准支持三轴调节功能,实现无死角监控,方便施工安装可扩展报警、音频输入输出、SD卡功能,SD卡支持128G厂房区(围墙侧)选用DH-IPC-HFW4221(6)D(-AS)采用高性能200万像素 CMOS图像传感器,低照度效果好,图像清晰

11、度高支持ICR自动切换功能,实现昼夜监控支持200万(19201080)30fps实时监控支持三码流,感兴趣ROI编码和可伸缩视频编码SVC技术支持ACF(活动帧率控制),支持手机监控支持数字水印加密,防止数据被篡支持数字宽动态,3D降噪,强光抑制,背光补偿和走廊模式支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能最大红外监控距离80米采用一体化结构设计,方便安装符合6KV高等级防雷防浪涌设计符合IP67级防水设计支持DC12V25%宽压供电,抗电源波动能力强厂区内部DH-SD6A1230HNIF产品特点:支持30倍光学变倍支持自动跟踪和手动跟踪支持单场景跟踪及多

12、场景巡航跟踪支持绊线入侵、区域入侵、穿越围栏、徘徊检测、物品遗留、物品搬移、快速移动等多种行为检测创新的跟踪算法,自动锁定目标,并自动调整云台焦距,以获得最佳监控图像MAC白名单、多级用户管理,人性化的监控保密和权限管理功能低码流传输,资源更节省(25帧1080P码流4M,25帧720P码流2M)支持GB/T 28181、ONVIF、CGI等各种网络协议,组网更方便采用1/2。8英寸 CMOS高性能图像传感器,低照度环境的完美展现超级宽动态效果,加上图像降噪功能,完美的白天/夜晚图像展现电子图像防抖动功能,适应多种使用环境快装结构,防掉落设计,安装更方便中英文OSD菜单及操作提示功能,用户界面

13、更友好,功能更强大独特的FD三维定位功能,捕捉目标更方便、精准、快捷多种网络监控方式相结合(手机、WEB、客户端),使用更方便灵活的网络扩展能力,适应各种网络平台监控系统SD卡本地存储,解决网络异常状态的监控存储问题,支持 FTP 存储录像,录像可断网续传内置180米红外灯补光,采用倍率与红外灯功率匹配算法,补光效果更均匀选用高性能红外灯,保证长时间稳定使用应用场合:可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 并对于图像质量具有较高要求,希望看清目标物的各种细节,如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所(2)电源12V2A

14、24V5A(3)硬盘录像机DH-NVR6000最大支持4K解码支持4K显示支持H。265解码采用X86架构系统,高性能64位处理器,8GB缓存,嵌入式Linux系统,稳定可靠.可接驳第三方(SAMSUNG、Panasonic、SONY、Bosch、Arecont、AXIS、Honeywell、LG、Vivotek、SANYO、景阳等)网络摄像机.支持128路高清接入。便捷前面板LCD,便于操作和监控支持16个SATA接口。可配置成单盘,支持RAID 0、RAID 1、RAID 10、RAID 5、RAID6等各种数据保护模式支持独立的eSATA扩展板板之间采用高速总线连接,无线缆设计.支持硬盘

15、、风扇、冗余电源热插拔。支持主板可插拔强大的接入和转发能力,并支持多用户网络监视。可作为小型平台使用。兼容大华SDK,无缝接入其他平台.支持最新的ONVIF协议2。4支持50多家IPC的接入支持N+M集群管理,支持云存储模式,支持存储设备间的负载均衡、失败接管;支持远程零通道预览;支持网络检测(网络流量监控、网络抓包、网络通畅)功能;支持对前端报警设备(如三鉴探测器、紧急报警按钮)通过IP网络摄像机接入的管理,提供编辑和报警监控、报警管理工具,二次开发,无缝接入安防智能管理平台;支持前端设备存储规则的定义与管理,可以实现不同摄像机配置不同的存储时间、存储码流及定时存储等功能,满足系统对不同摄像

16、机不同存储时间的配置和管理需求;支持双副本或集群存储灾备功能,当前端NVCR集群存储故障时,视频数据可自动转存到后端灾备存储中;最大支持256台存储节点管理,无限制客户端访问;支持Smart IPC场景变更检测,绊线检测,区域入侵检测,物品看护,音频异常检测,虚焦检测,人脸检测等多种智能侦测接入与联动支持非Smart IPC场景变更检测,绊线检测,区域入侵检测,物品看护,虚焦检测,人脸检测,视频质量分析等多种智能侦测与联动2门禁产品(1)门禁发卡器DHASM100 (2)两门门禁控制器DH-ASC1202C (3)门禁读卡器DHASR1101A (4)开门按钮86型(5)双门磁力锁(6)闭门器

17、(选配)FS-078(7)通讯线RVV4*0。753周界防护(1)红外对射探测器HIBS2110当4束脉冲红外射束同时被遮挡时才会报警,大大减少因鸟或者其他小动物引起的误报。防潜行功能,当下光束被连续阻断4秒钟时,即启动报警功能,报警响应时间可控制,在特定应用环境中设置最佳报警响应时间,射束强度控制器,可在探测范围内选择最合适的射束强度,避免附近墙面反射及对其他探测器造成影响。出色的抗干扰电路能识别由于环境的改变(如下雨,浓雾,下雪)等导致接受信号减弱的状况或收到人为的红外源的干扰。高灵敏度、高抗干扰、全天候的探测器,适用于高安全需求的客户。(2)报警器报警器采用声光报警器HC103,ABS外壳,具有一定阻燃性能,多种安装方式可选,灵活方便,超大报警音量,威慑力强。4监视器32寸液晶监视器 DHL32三、施工组织设计(1)。组织结构图(2)施工步骤(3)质保措施七、 人员及售后服务体系售前服务首中服务售后服务
